Programación
I
7
Representación y control gráficos
0 0
Relleno
analógico
164
NOTA
Puede confirmarse una alarma en el indicador de alarma seleccionando en la ficha
[Acceso] la casilla de verificación [Habilitar confirmación].
El color de primer plano para el texto de la alarma se establecerá mediante definición
de grupo de alarmas.
Otras fichas
Las funciones de las fichas [Aspecto], [Fuente], [Acceso] y [Dinámico] se describen en
el capítulo "Parámetros generales", en la página 135.
Véase también el capítulo "Gestión de alarmas" en la página 201.

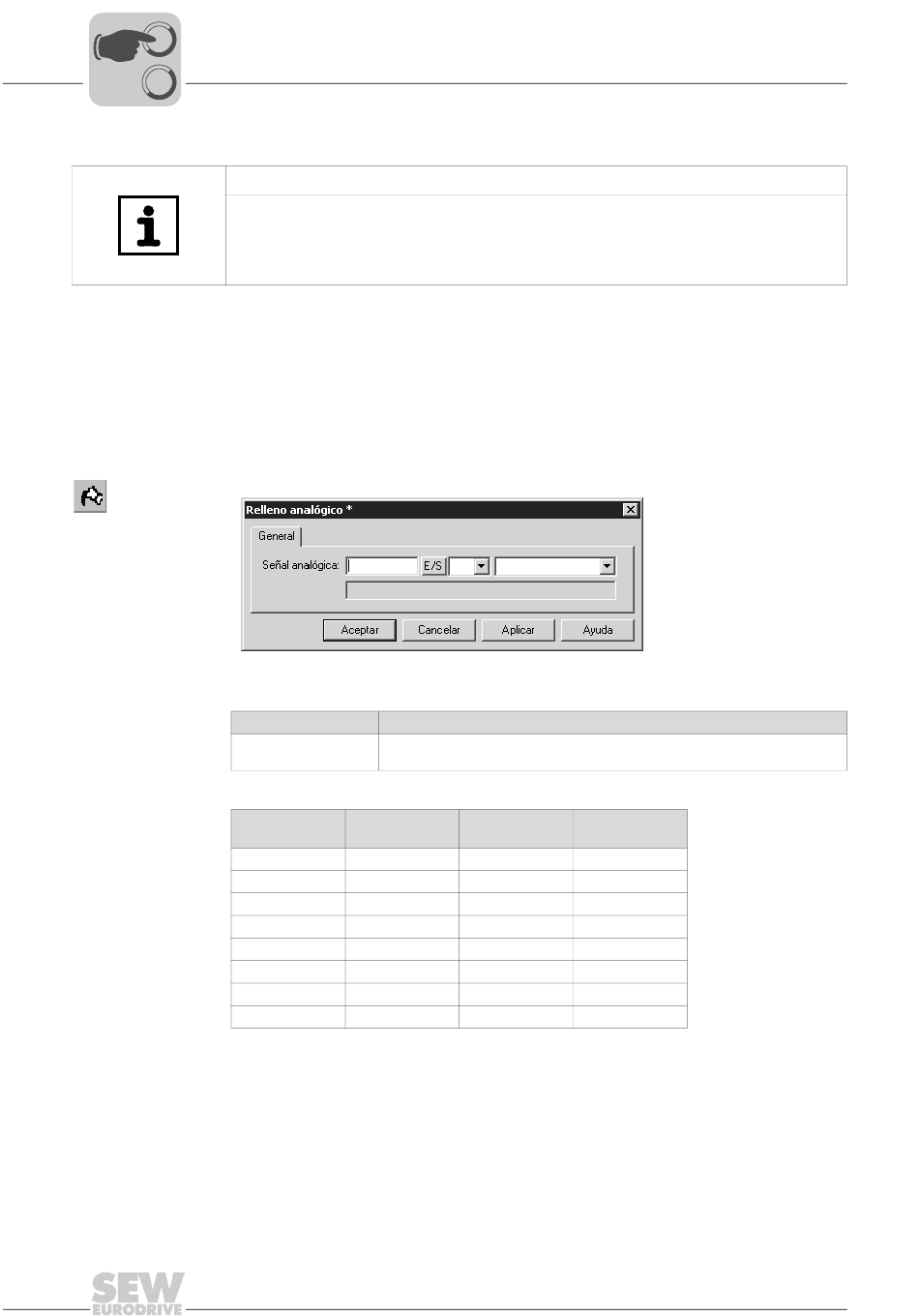

El objeto relleno analógico rellena un borde con color. El color depende de un valor de
registro (véase la tabla siguiente).
Parámetro Descripción
Señal analógica Aquí se indica el registro de datos cuyo valor controla el color del objeto. Véase
la siguiente tabla.
Contenido del Color
registro
0 Negro
1 Azul
2 Verde
3 Cian
4 Rojo
5 Fucsia
6 Amarillo
7 Gris claro
Puede consultar las limitaciones e información sobre el posicionamiento de los objetos
en el apartado "Relleno digital" 149.
11546AES
Contenido del Color
registro
8 Gris
9 Azul claro
10 Verde claro
11 Cian claro
12 Rojo claro
13 Fucsia claro
14 Amarillo claro
15 Blanco
Manual de sistema – Terminales de usuario DOP11B
