2.1.1 Identificación del convertidor de frecuencia

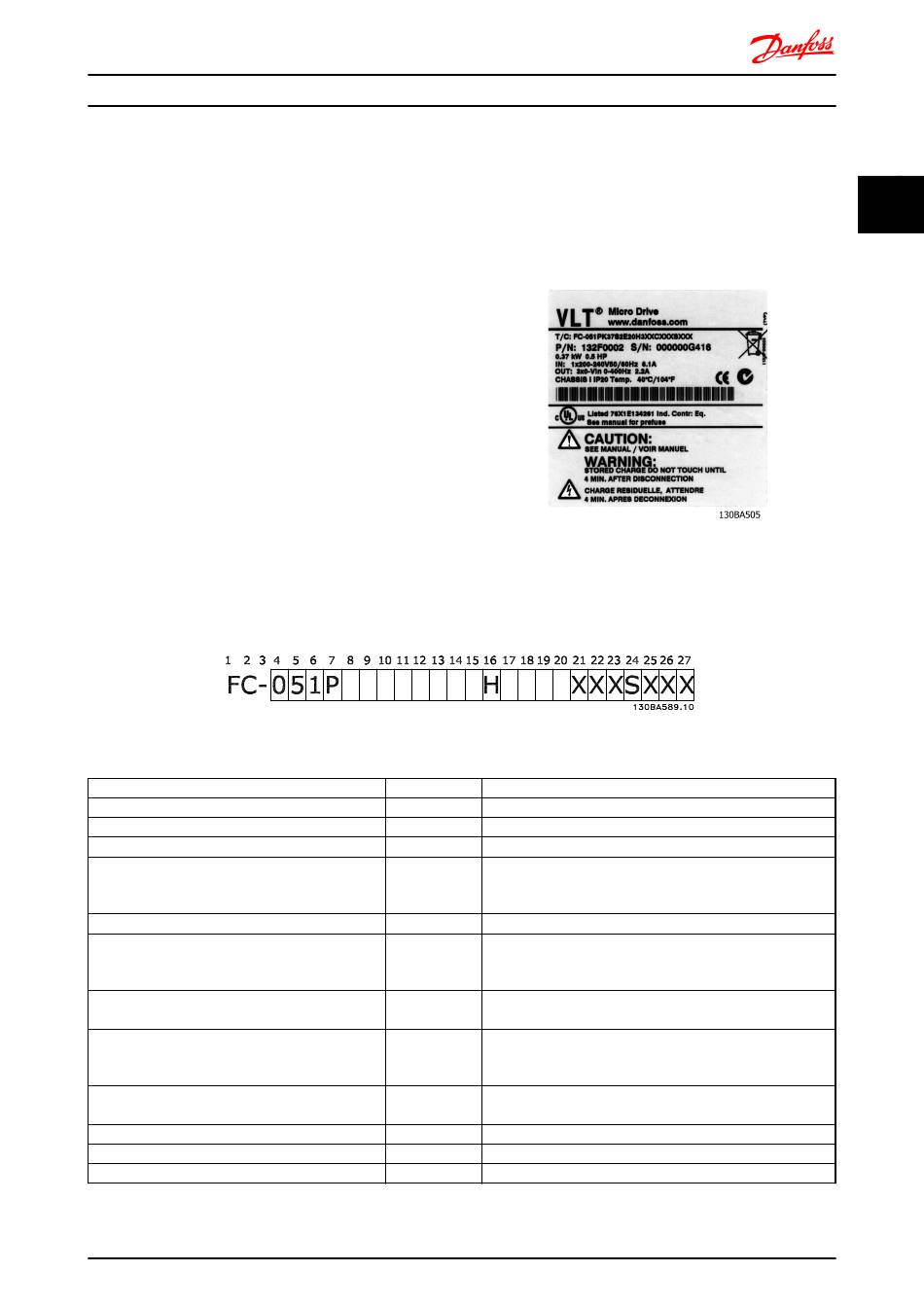

La placa de características adhesiva está situada en la parte
superior de cada convertidor de frecuencia y muestra las
clasificaciones, el número de serie, el número de catálogo
de advertencias y otros datos relevantes de la unidad.
Consulte en Tabla 2.1 la información sobre la forma de leer
el código descriptivo.
2.1.2 Código descriptivo
Ilustración 2.2
Descripción
Grupo de productos
Serie y tipo de producto
Potencia
Tensión de red
Protección
Filtro RFI
de elevación
Display
PCB barnizado
Opción de red
Adaptación A
Adaptación B
Guía de programación del VLT
Ilustración 2.1 Ejemplo de placa de características adhesiva.
Pos. Elección posible
1-3 Convertidores de frecuencia
4-6 Micro Drive
7-10 0,18-7,5 kW
11-12 S2: Monofásica 200-240 V CA
T 2: Trifásica 200-240 V CA
T 4: Trifásica 380-480 V CA
13-15 IP20 / Chasis
16-17 HX: sin filtro RFI
H1: filtro RFI clase A1/B
H3: filtro RF A1/B (longitud de cable reducida*)
18 B: chopper de frenado incluido (desde 1,5 kW y superiores)
X: sin chopper de frenado
19 X: sin panel de control local
N: panel numérico de control local (LCP)
P: Panel numérico de control local (LCP) con potenciómetro
20 C: PCB barnizado
X: PCB no barnizado
21 X: Sin opción de red
22 X: Sin adaptación
23 X: Sin adaptación
®
