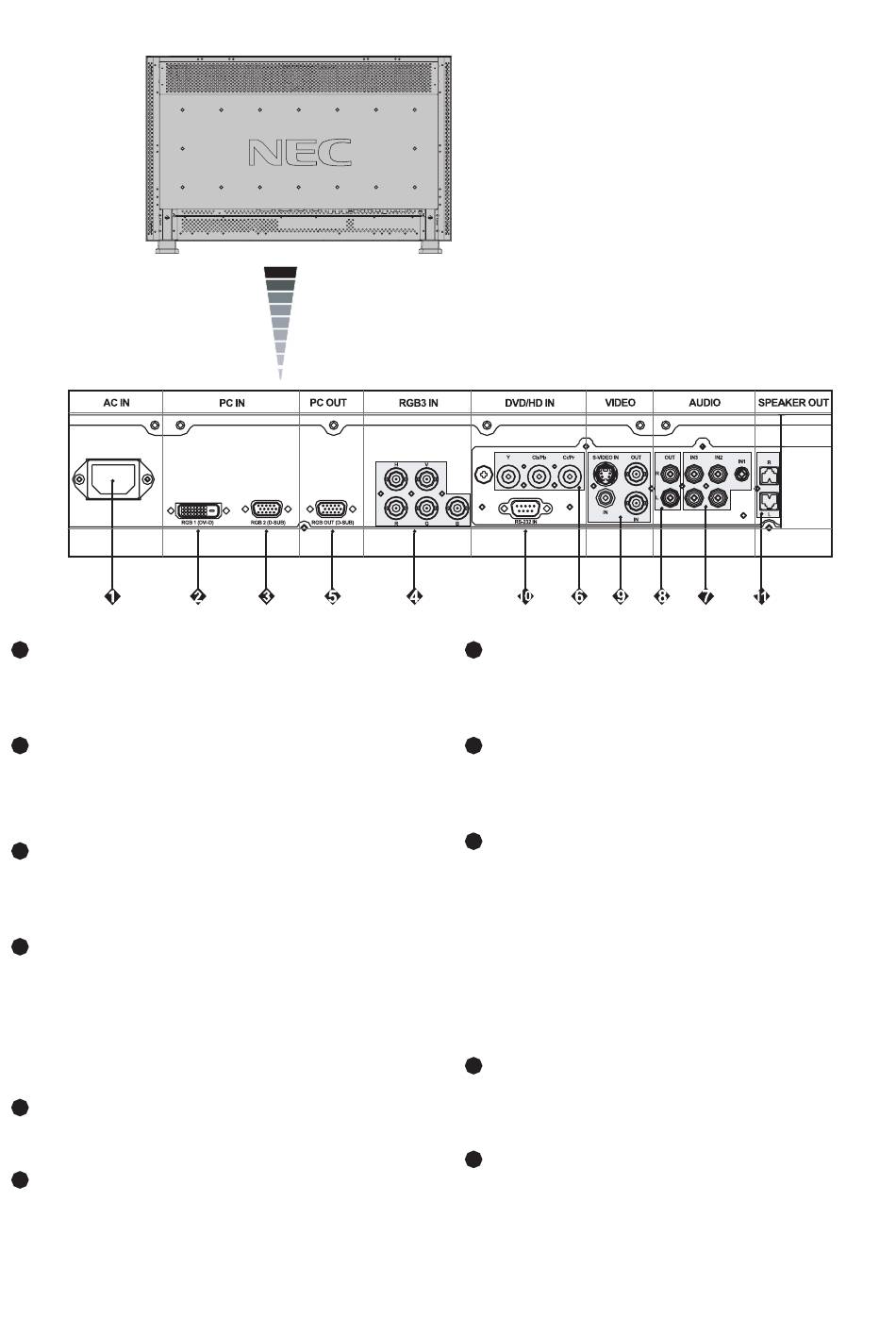

Panel del terminal
1
Conector de entrada CA
Conecta el cable de alimentación que se suministra con
el producto.
2
RGB 1 IN (DVI-D)
Para introducir señales RGB digitales desde un ordenador.
* Este conector no es compatible con la entrada analógica.
3
RGB 2 IN (mini D-Sub de 15 clavijas)
Para introducir señales analógicas RGB desde un
ordenador personal u otro equipo de RGB.
4
RGB 3 IN [R, G, B, H, V] (BNC)
Para introducir señales RGB analógicas desde un
ordenador u otro equipo de RGB.
También permite conectar equipos como un reproductor de
DVD y un reproductor de discos láser HDTV. Una señal sinc.
en verde puede estar conectada al conector G.
5
RGB OUT (mini D-Sub de 15 clavijas)
Para la salida de la señal RGB 2 o 3.
6
DVD/HD IN (BNC)
Conexión de equipos como un reproductor de DVD, un
dispositivo HDTV o un reproductor de discos láser.
7
AUDIO IN 1, 2, 3
Para introducir señales de audio desde un equipo externo,
como un ordenador, un VCR o un reproductor de DVD.
8
AUDIO OUT
Para dar salida a la señal de audio desde el conector
hembra AUDIO IN 1, 2 y 3.
9
VIDEO IN/OUT
Conector VIDEO IN (BNC y RCA): para introducir una
señal de vídeo compuesta. Los conectores BNC y RCA
no pueden utilizarse a la vez. (Utilice exclusivamente una
entrada).
Conector VIDEO OUT (BNC): para que salga la señal de
vídeo compuesta desde el conector VIDEO IN.
Conector S-VIDEO IN (DIN de 4 clavijas): para introducir
S-vídeo (señal separada Y/C). Véase la página 26,
CONFIGURACIÓN DEL MODO S-VÍDEO.
10
CONTROL EXTERNO (mini D-Sub de 9 clavijas)
Se utiliza cuando se maneja el monitor LCD desde un
equipo de RGB, como, por ejemplo, un ordenador.
11
TERMINAL DE ALTAVOZ EXTERNO
Para dar salida a la señal de audio desde el conector
hembra AUDIO 1, 2 o 3.
Español-6
