Descripción de las funciones
10.7 EtherNet/IP
10.7.3.2 Lectura y escritura de parámetros con Class 4xx
Como se describe en el capítulo "Class 0x401 - 0x43E Escritura y lectura de parámetros
(Página 532)", es posible leer y escribir diferentes parámetros del accionamiento.

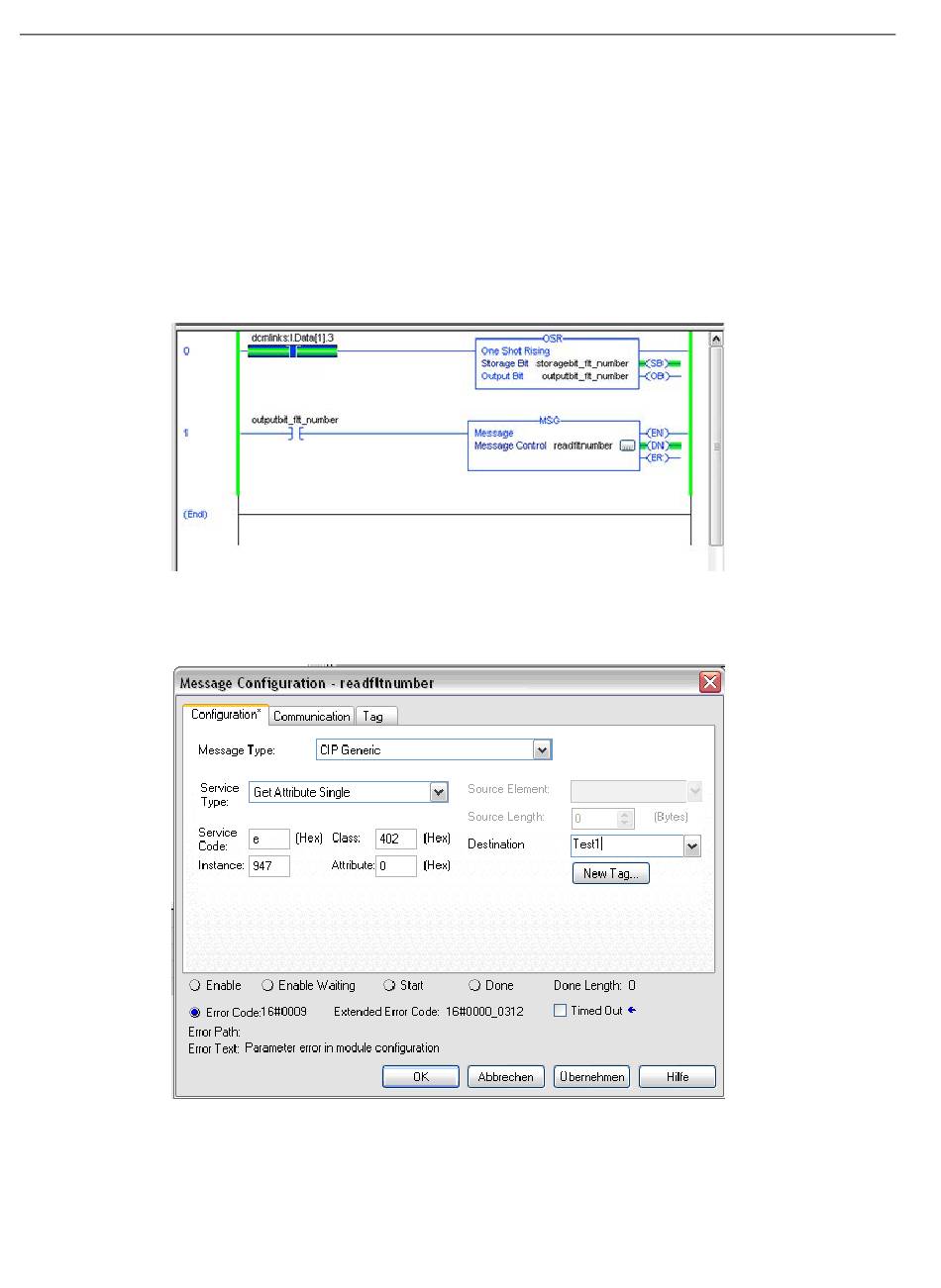

Para utilizar esta función, debe insertarse un bloque de mensaje "MSG" en el programa
(figura siguiente). Es necesario declarar una etiqueta del tipo "MESSAG" y asignarla al
bloque de mensaje para guardar la configuración e información de estado.
En el siguiente paso se asigna la información de clase al bloque. Para ello deberá abrirse el
cuadro de diálogo de configuración haciendo clic en (1).
Figura 10-53
Se abre el cuadro de diálogo de configuración mostrado en la siguiente imagen:
Figura 10-54
536
Insertar MSG
Cuadro de diálogo de configuración
