4. Instrucciones de manejo

Una vez instalado el medidor de caudal Vortex, ya está listo para comenzar a funcionar. En este
capítulo se explican los comandos de pantalla/teclado, la puesta en marcha del medidor y su
programación. El medidor está listo para funcionar al poner en marcha sin ninguna programación
especial.
Para introducir los parámetros y los ajustes del sistema exclusivos para su operación, consultar
las siguientes páginas para obtener instrucciones sobre el uso de los menús de configuración.

4.1 Pantalla/teclado del medidor de caudal

La electrónica digital del medidor de caudal le permite introducir, ajustar y supervisar los
parámetros y el rendimiento del sistema. A través de la pantalla/teclado se dispone de una gama
completa de comandos. La pantalla LCD proporciona 2 x 16 caracteres para el monitoreo de
caudal y para programación.

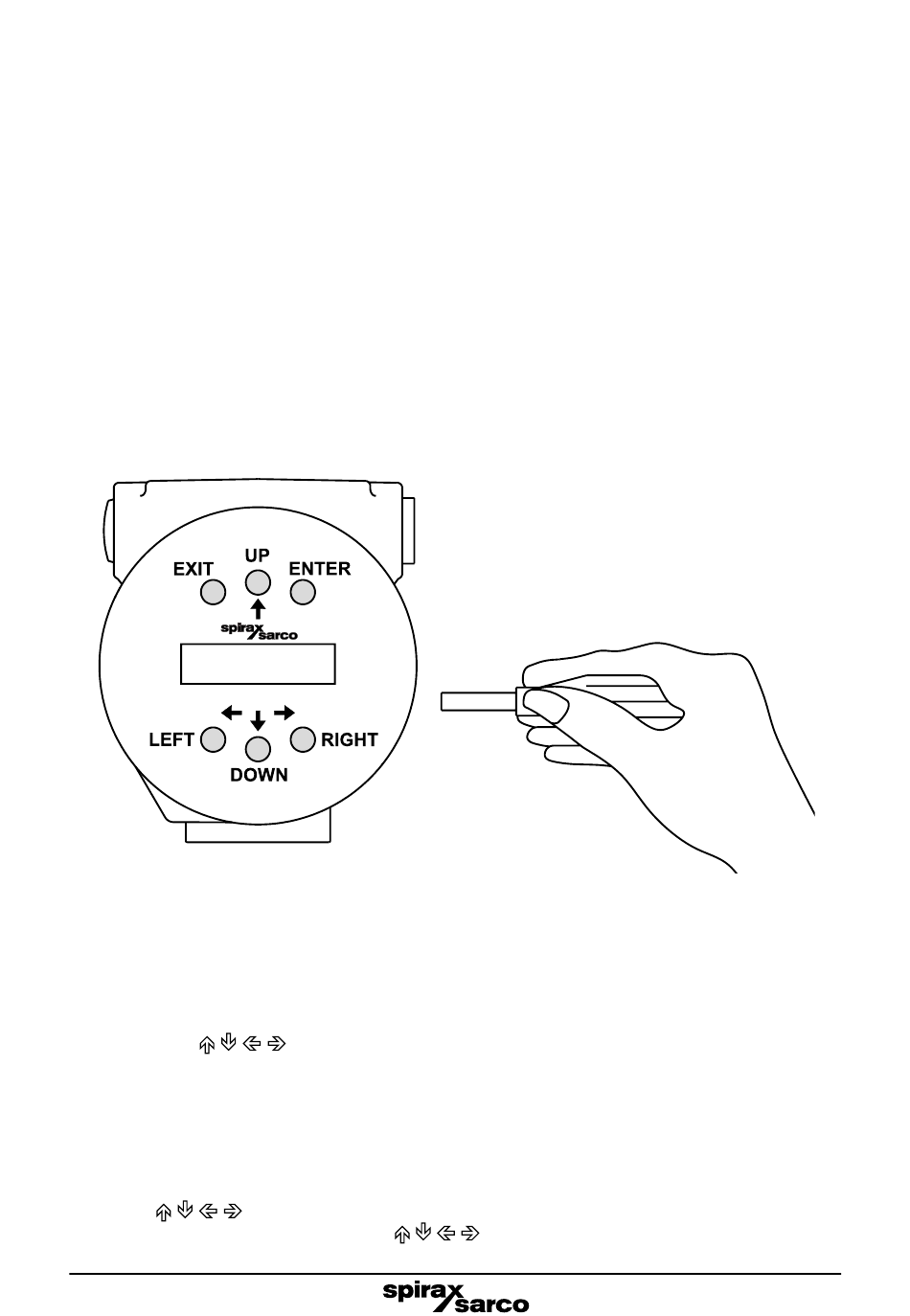

Se pueden accionar los seis pulsadores al retirar la tapa de la caja. En las versiones a prueba
de explosión la tapa puede permanecer en su lugar y el teclado se puede accionar mediante
una varilla magnética que se encuentra en el lateral de la caja como se muestra en la ilustración
a la izquierda.
VIM20
Desde el Modo trabajo, la tecla ENTER permite acceder a los menús de configuración (a través
de una pantalla de contraseña). Dentro de los menús de configuración, al presionar ENTER se
activa el campo actual.
Para introducir nuevos parámetros, pulsar la tecla ENTER
hasta que aparezca un cursor.
Usar las teclas
Pulsar ENTER para continuar. (Si no se permite realizar el cambio, ENTER no tendría efecto).
Todas las salidas se desactivan cuando se utilizan los menús de configuración.
La tecla EXIT se activa dentro de los menús de configuración.
Cuando utiliza un menú de configuración, EXIT le llevará de nuevo al modo de trabajo. Si está
cambiando un parámetro y comete un error, EXIT le permite comenzar de nuevo.
Las teclas
parámetro del sistema, todas las teclas
parámetros.
