ninguna tecla.
Pulsando la tecla
4�4�3�- ÁREA CENTRAL
Desde el área central se accede a los diferentes menús de visualización y configuración del
equipo.
También se visualizan todos los parámetros instantáneos, incrementales y de demanda en
diferentes formatos:
 Representación numérica de uno, tres y hasta cuatro parámetros a la vez.
 Representación analógica.
 Representación gráfica.
 Representación a través de una barra gráfica.
Para los parámetros instantáneos y de demanda, se visualiza una barra gráfica,
nos muestra el valor instantáneo actual, los valores máximos y mínimos y las zonas de pre
alarma y alarma que hemos programado.
Si al parámetro no se le ha programado una alarma las zonas de Pre alarma y Alarma que se
muestran en la barra gráfica están calculadas.
Las fórmulas de cálculo son:
 Tensión fase-Neutro y Tensión de neutro
L = Tensión nominal de primario *0.9
Min = L * 0.8
P = L + (( H - L) * 0.1)
L
32
, vuelve a aparecer.

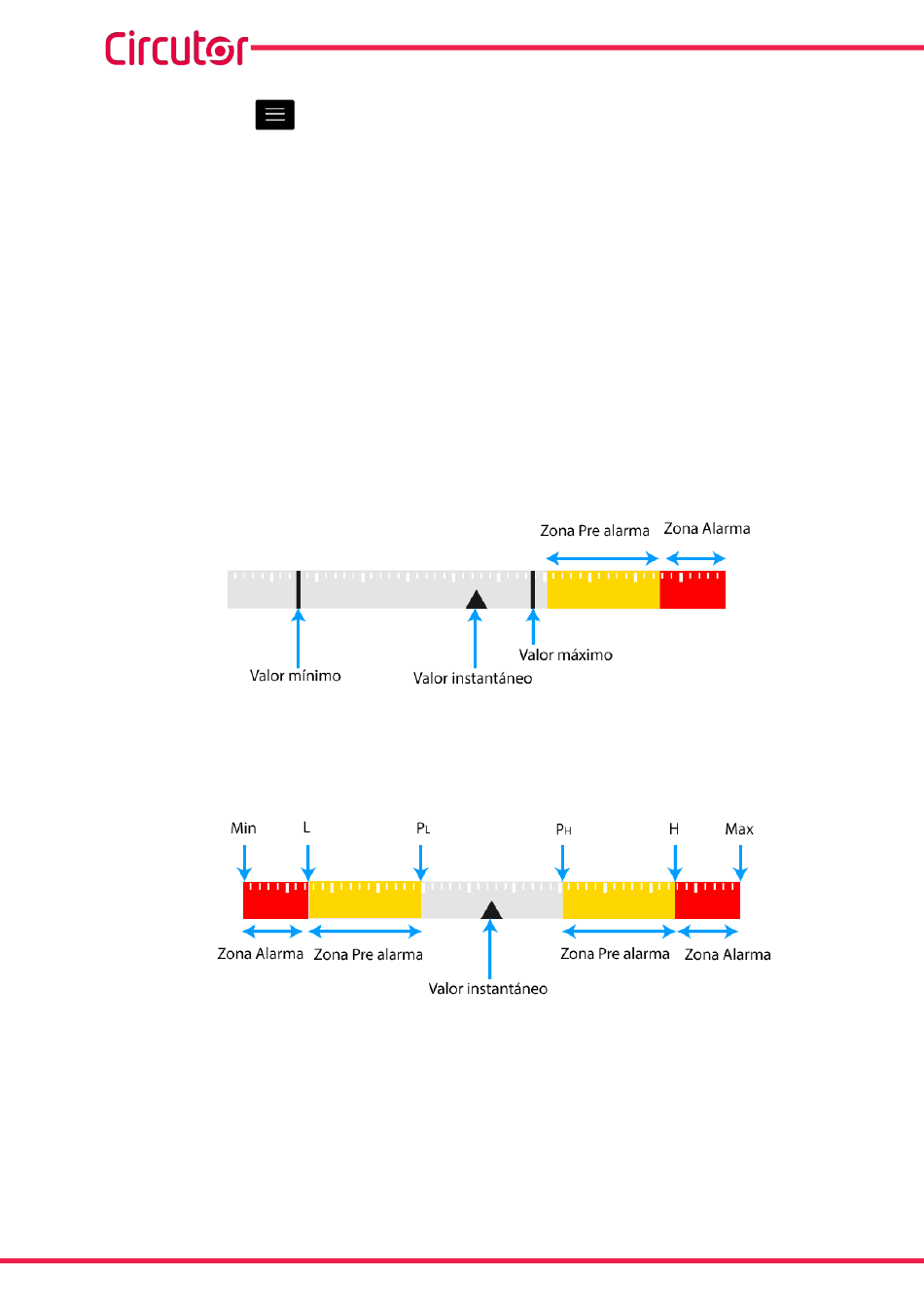

Figura 25: Descripción de la barra gráfica.
Figura 26: Calculo de la barra gráfica.
H = Tensión nominal de primario * 1.1
Max = H * 1.2
P = H - (( H - L) * 0.1)
H
Manual de Instrucciones
CVM-B150-ITF-HF
, que
Figura 25
