Partes del Alimmentador Automático de Documento (ADF)

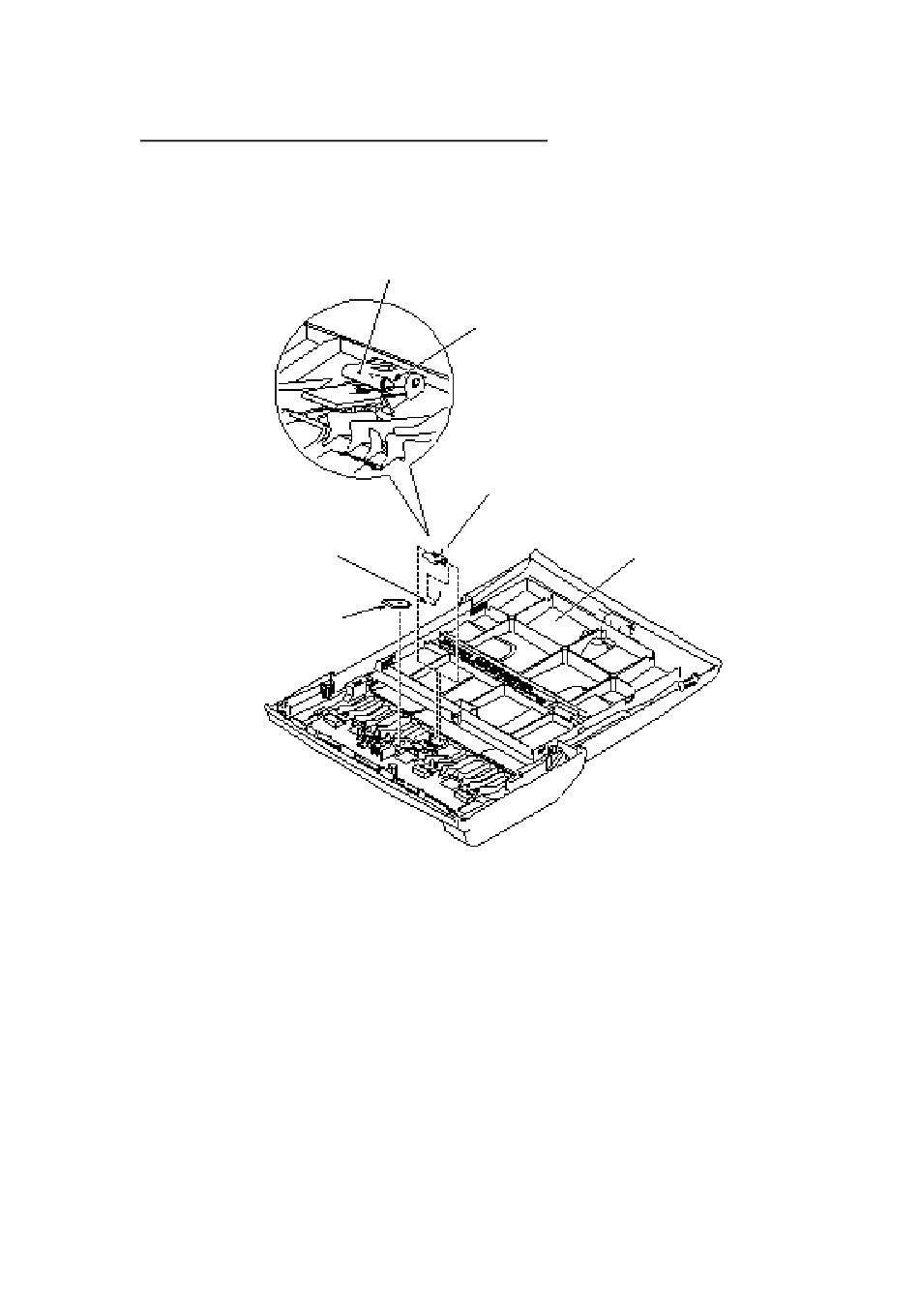

(21) Coloque la cubierta del documento (document cover) al revés.
(22) Remueva de la cubierta del documento (document cover) la pieza que hala hacia
adentro el ADF (ADF pull-in piece) y su resorte (spring).
(23) Remueva la almohadilla separadora (separation pad) de la cubierta del documento
(document cover).
ADF pull-in spring
„ Notas de Rearme
•
Al montar la pieza que hala hacia adentro el ADF (ADF pull-in piece) en la cubierta del documento (document cover),
asegúrese de fijar el resorte de entrada del ADF, según se muestra arriba.
•
Antes de montar el roller holder sobre la unidad del ADF (ADF unit) (ver
especificado en los puntos especificados (ver
•
Al asegurar el motor del ADF (ADF motor) a la unidad del ADF (ADF unit) con dos tornillos, asegure el cable a tierra
(grounding wire) con un tornillo (ver
ADF pull-in piece ADF pull-in spring
Separation pad
página 6-17).
ADF pull-in piece
Sección 6.2.).
6-20
Document cover
(colocado hacia abajo)
(Vista
trasera)
(6_22)
página 6-19), aplique el lubricante
