Pos
Símbolo Descripción
1
digital
2
analog
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
099-000167-EW504
27.01.2016

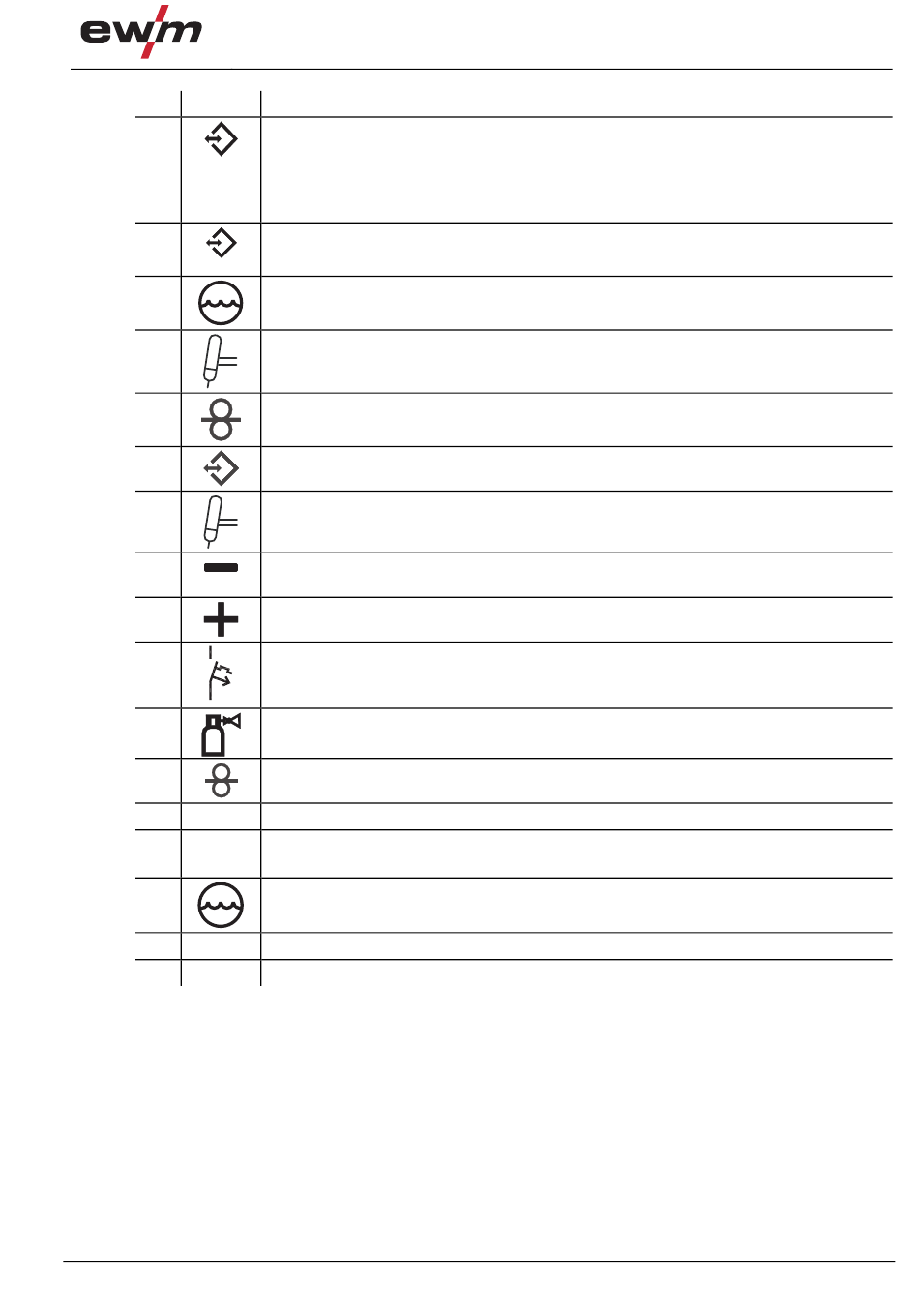

Descripción del aparato - Breve vista general
0
Interfaces
Interfaz opcional en la carcasa adicional para montar en la fuente de
alimentación
•
Interfaz robotizada RINTX11
•
Interfaz de bus industrial BUSINTX11
Interfaz de automatización de 19 polos (analógico)
- Véase el capítulo 5.14.5, Interfaz automático
Base de conexión de 8 polos
Cable de control, unidad de refrigeración
Zócalo de conexión de 19 polos (analógico)
Conexión de sopletes automáticos
Zócalo de conexión de 12 polos (analógico)
Conexión del alimentador de hilo
Zócalo de conexión de 7 polos (digital)
Para la conexión de componentes digitales adicionales
Rosca de conexión G¼", conexión de gas de protección, salida
Zócalo de conexión, corriente de soldadura -
Conexión de sopletes
Toma de conexión, intensidad de soldadura "+"
Conexión pieza de trabajo
Botón, desconexión automática
Fusible de tensión de suministro motor alimentación alambre
pulsar para rearmar un fusible que ha saltado
Rosca de conexión G¼", conexión de gas de protección, entrada
Toma de conexión de 7 polos (digital)
Conexión alimentador de alambre
Salida aire de refrigeración
Cable de conexión a red
- Véase el capítulo 5.6, Conexión a la red
Zócalo de conexión de 5 polos
Fuente de alimentación de aparato de refrigeración
Protección contra los tirones de la alargadera
Patas de máquina
Vista posterior
