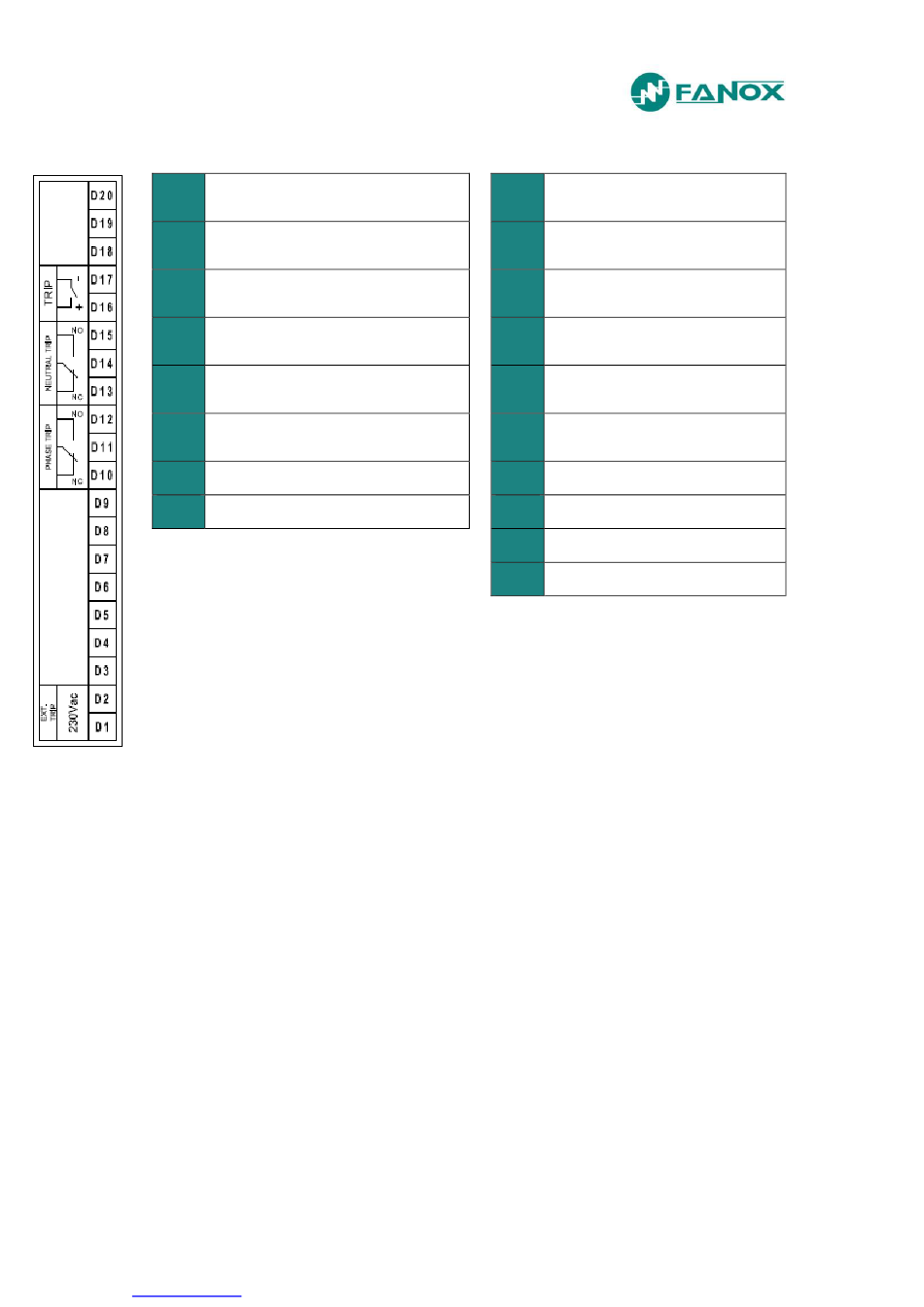

Modelo con "2 salidas de señalización" y "disparo externo adaptado a 230 Vca"
Entrada corriente fase A para medida y
A1
autoalimentación
Salida corriente fase A para medida y
A2
autoalimentación
Entrada corriente fase B para medida y
A3
autoalimentación
Salida corriente fase B para medida y
A4
autoalimentación
Entrada corriente fase C para medida y
A5
autoalimentación
Salida corriente fase C para medida y
A6
autoalimentación
A7 Entrada corriente neutro para medida
A8 Salida corriente neutro para medida
www.fanox.com
Disparo externo (230 Vca)
D1-D2
Salida digital 1 NC
D10
Común salida digital 1
D11
Salida digital 1 NA
D12
Salida digital 2 NC
D13
Común salida digital 2
D14
D15 Salida digital 2 NA
D16 Positivo salida de disparo
D17 Negativo salida de disparo
╧
Tornillo de puesta a tierra
