2-4 Montaje

2-4-1 Instalación de los soportes de montaje
● Los soportes de montaje no se suministran junto con las barreras puesto que dependen del
entorno de instalación. Pedir por separado los soportes necesarios que se adapten a la instala-
ción.
● No tirar ni doblar los cables de la barrera aplicando una fuerza excesiva, ya que se podrían rom-
per.
● El mínimo radio de curvatura de los cables es de 6mm. Durante la instalación, tener en cuenta
que se debe mantener siempre el mínimo radio de curvatura de los cables.

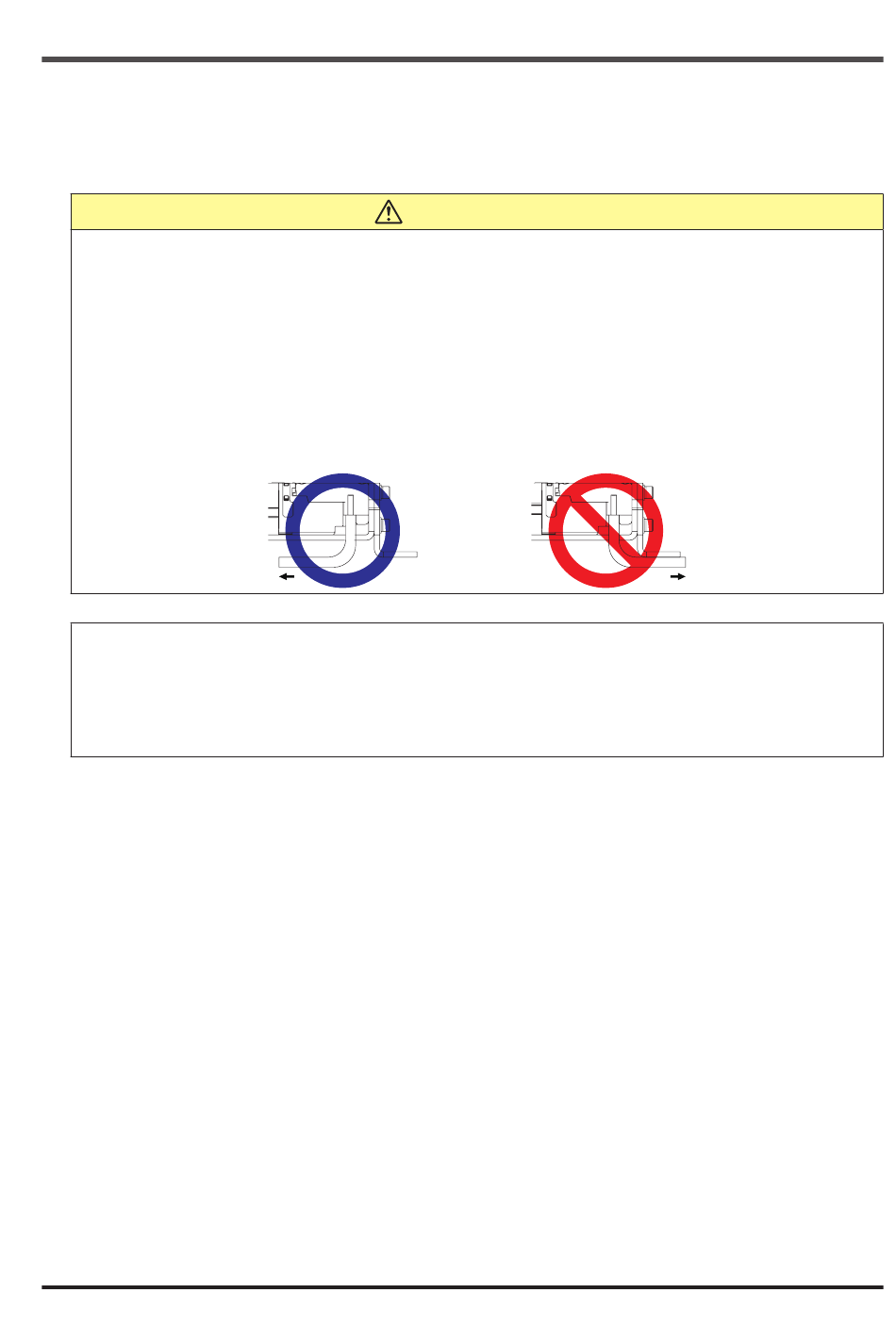

● No doblar bruscamente, ni tirar con fuerza directamente de la unión del cable al sensor.
● Si se instalan los soportes de montaje después de conectar el cable con conector y el cable
para la conexión en serie, asegurarse de colocar el cable de forma que este no quede presio-
nado por los tornillos.
Nota
● Montar el emisor y el receptor al mismo nivel y enfrentados uno con el otro. El ángulo de aper-
tura efectivo de esta barrera es de ±2,5° o menor para una distancia de detección mayor a 3m.
● A no ser que se especifique lo contrario, el procedimiento de montaje es común para el emisor
y para el receptor. Antes de realizar la instalación, preparar los agujeros en la superficie de
montaje como se describe en "6-3 Dimensiones".
