5. Módulo multi I/O (12I/8O)
5.3.2 Conexión del módulo multi I/O
1
LED verde (estados de las
2
entradas IN 0 ... IN 11)
LED amarillo (estados de las
3
salidas OUT 0 ... OUT 7)
4
Conector 25-pin sub-D (clavija)
LED rojo (mensaje común V
baja tensión en alimentación de
5
salidas en pin 22 ó pin 23)
LED rojo (mensaje común OUT;
cortocircuito/sobrecarga, por lo
menos en una salida)

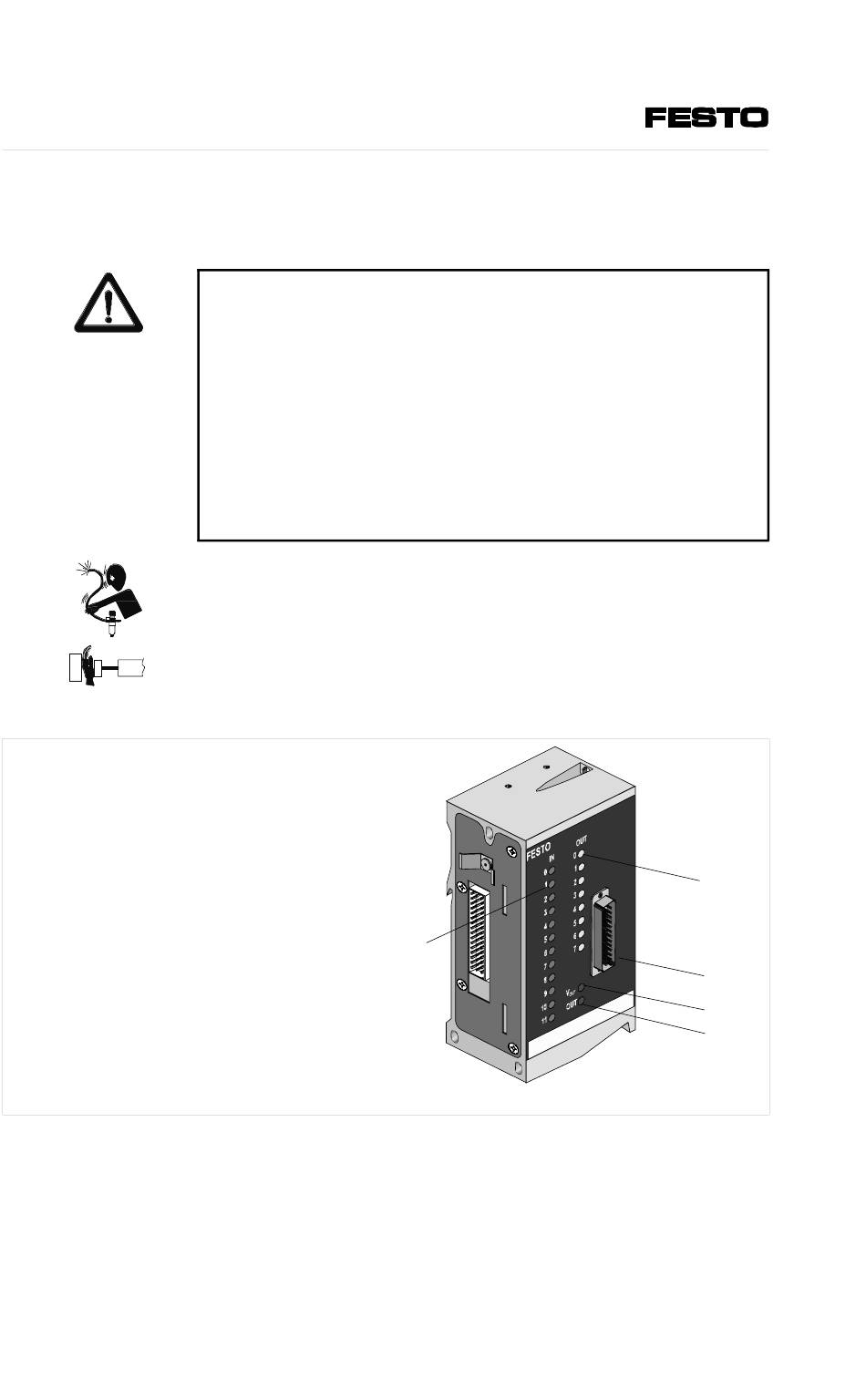

Fig. 5/2: Módulo multi I/O sub-D 12I/8O
5-6
PRECAUCIÓN:
Antes de realizar trabajos de instalación y/o manteni-
miento, desconectar lo siguiente:
– la alimentación del aire comprimido
– la tensión de funcionamiento en el nodo del
terminal (pin 1, componentes electrónicos y pin 2,
salidas/válvulas)
– si es necesario, la alimentación adicional
de 24V/25 A.
Con ello se evitan:
– movimientos no deseados de los actuadores conec-
tados,
– estados indefinidos de componentes electrónicos.
;
OUT
1
2
3
4
5
VIEA-03...05 9809c
