IntesisBox
KNX - Daikin A.A. (Gama SKY & VRV)
2. Conexión
Conexión de DK-RC-KNX-1 a la unidad de Aire Acondicionado:
2.1 DK-RC-KNX-1 sin Control Remoto DAIKIN
El DK-RC-KNX-1 se puede conectar directamente al bus P1/P2 de la unidad interior (no es
necesario un Control Remoto de Daikin –RC de aquí en adelante- también conectado en el
bus P1/P2). En este caso, el DK-RC-KNX-1 debe ser configurado como máster (utilizando el
software ETS). Ver el diagrama de conexión en la siguiente página.
2.2 DK-RC-KNX-1 con Control Remoto DAIKIN
Si hay un Control Remoto de Daikin (RC) conectado al bus P1/P2, habrá dos posibles
opciones de configuración:
•
Si se quiere utilizar el RC como máster, el selector situado en su PCB debe situarse
en la posición "M" y el DK-RC-KNX-1 debe configurarse como esclavo.
•
Si se quiere utilizar el RC como esclavo, el selector situado en su PCB debe situarse
en la posición "S" y el DK-RC-KNX-1 debe configurarse como máster.
Comprobar los Controles Remotos de Daikin compatibles en el link situado en la sección 6.

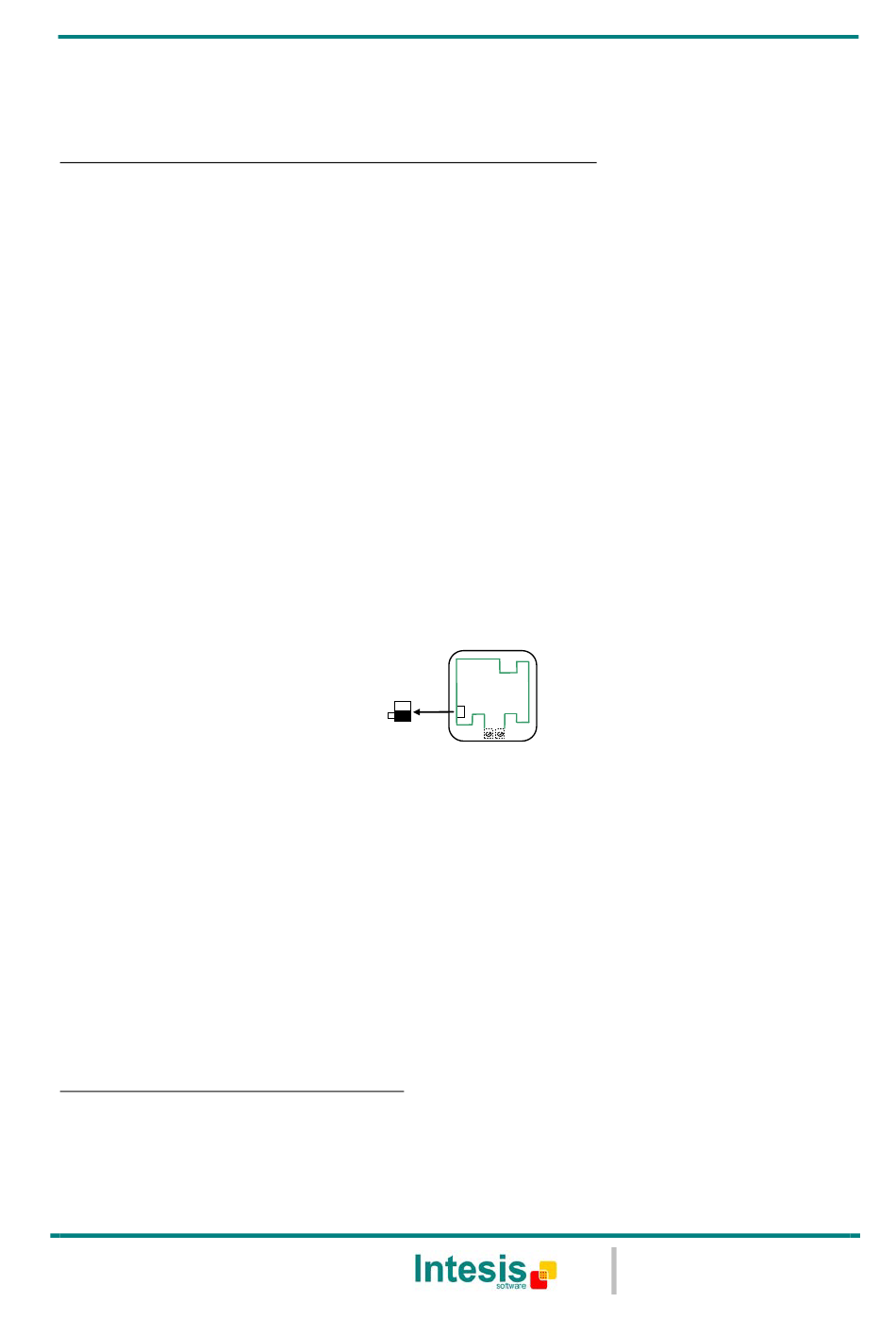

Figure 2.1 Parte de atrás de la PCB del Daikin RC, selector MAIN/SUB
Se tiene que hacer una mención especial en cuanto al uso de controles remotos IR de
Daikin ya que, si se da el caso, el control remoto IR debe ser esclavo y el DK-RC-KNX-1
máster, de otra forma no todas las funcionalidades estarían disponibles desde KNX.
Desconecte la unidad de Aire Acondicionado de la corriente eléctrica, y utilice un cable de
dos hilos, con un diámetro entre 0.75mm
control remoto de Daikin y su correspondiente unidad de AC. Retire la cubierta de los
extremos del cable y fíjelos a los correspondientes terminales P1/P2 de cada dispositivo, tal
como se muestra en la Figura 2.2.
La máxima longitud del bus P1/P2 es de 500 metros; el bus no tiene polaridad.
Conexión del DK-RC-KNX-1 al bus KNX:
Desconecte la alimentación del bus KNX. Conecte DK-RC-KNX-1 al bus KNX TP-1 (EIB)
usando el conector estándar KNX (rojo/gris) del dispositivo, respete la polaridad.
Vuelva a conectar la alimentación del bus KNX.
© Intesis Software S.L. – Todos los derechos reservados
La información de este documento está sujeta a cambios sin previo aviso
®
IntesisBox
es una marca registrada de Intesis Software SL
S
M
2
2
y 1.25mm
para la conexión del DK-RC-KNX-1, el
Manual de usuario r8.1 esp
URL
http://www.intesis.com
Email
info@intesis.com
tel
+34 938047134
7 / 56
