Generalidades y arquitectura del producto

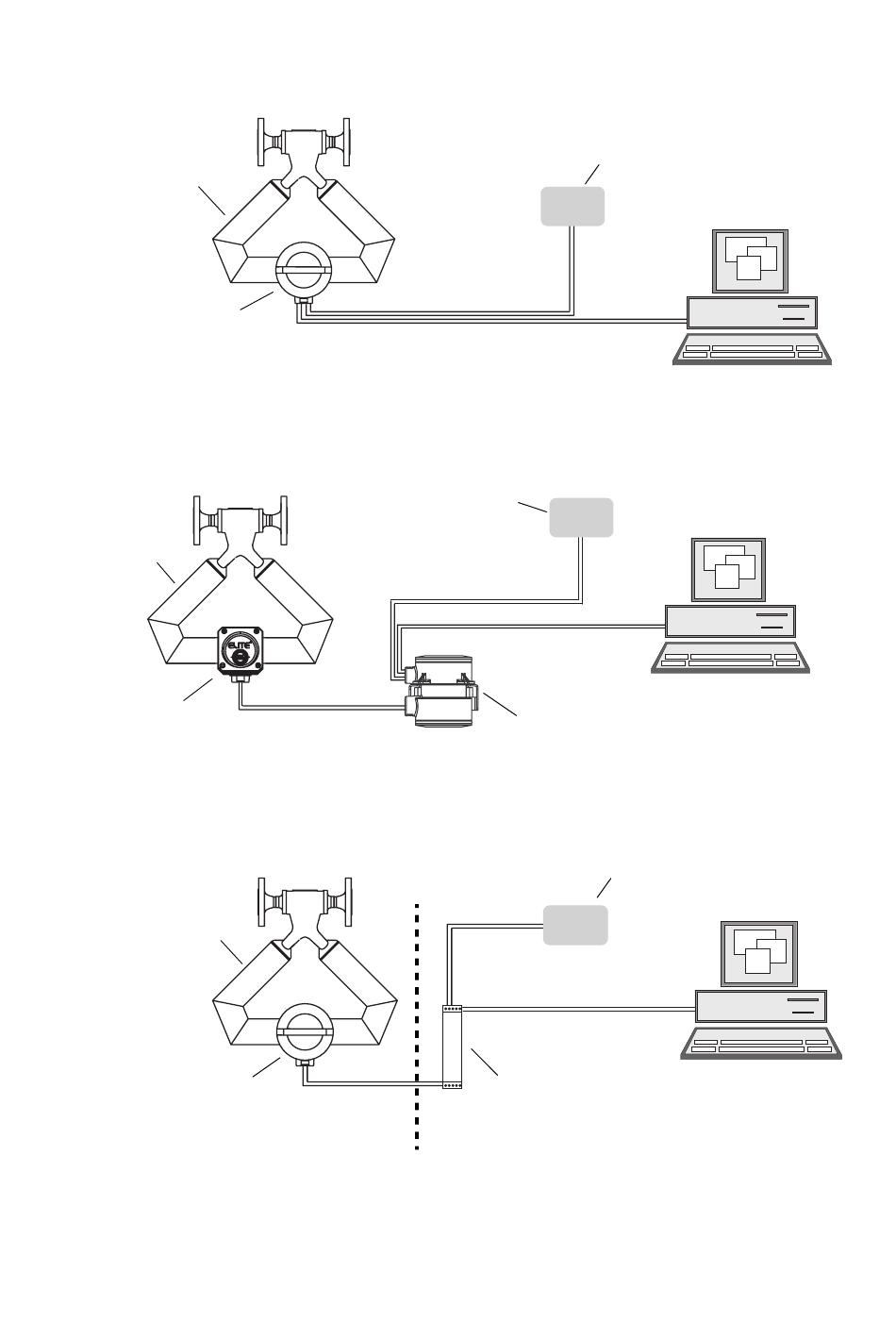

Figura 1 Instalaciones MVD Direct Connect – Procesador central integrado, sin barrera I.S.
Sensor
Procesador central
Figura 2 Instalaciones MVD Direct Connect – Procesador central remoto, sin barrera I.S.
Sensor
Caja de conexiones
Figura 3 Instalaciones MVD Direct Connect – Procesador central integrado, barrera I.S.
Sensor
Procesador central
4
Cable de alimentación
suministrado por el usuario
Cable RS-485 suministrado por el usuario
Fuente de alimentación de CC
Cable de alimentación
suministrado por el usuario
Cable de 9 hilos
de Micro Motion
Cable de 4 hilos
Área peligrosa Área segura
Fuente de alimentación de CC
Cable RS-485 suministrado
por el usuario
Procesador central
Fuente de alimentación de CC
Cable de alimentación
suministrado por el usuario
Cable RS-485 suministrado
por el usuario
Barrera
Medidores MVD Direct Connect de Micro Motion
Host remoto
Host remoto
Host remoto
