GEA OSE 5-91-037 Manual De Instrucciones página 144

144

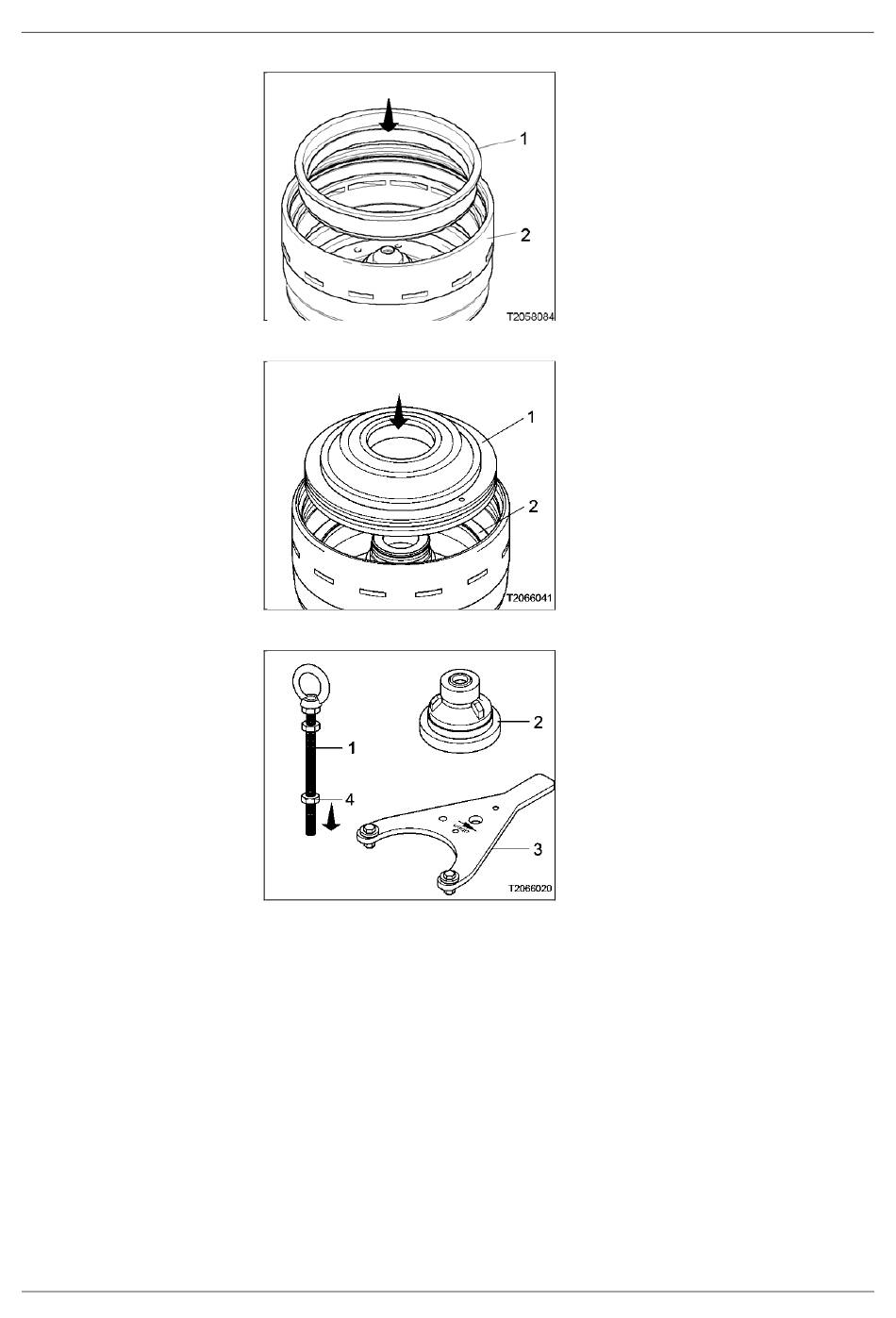

Fig. 168
Fig. 169
Fig. 170
• Insertar el émbolo anular 1 en la
parte inferior del tambor 2.
• Girar el distribuidor cilíndrico 1 en
180
taje).
• Colocar el distribuidor cilíndrico en
el émbolo anular 2.
Herramientas especiales requeridas
– Perno de argolla 1
– Campana 2
– Llave poligonal 3
• Desenroscar la tuerca hexagonal 4.
GEA Mechanical Equipment /
2066-9005-200 / 0410
o
(respecto a la posición de mon-
GEA Westfalia Separator
