Backyard Discovery Tanglewood Manual Del Usuario página 91

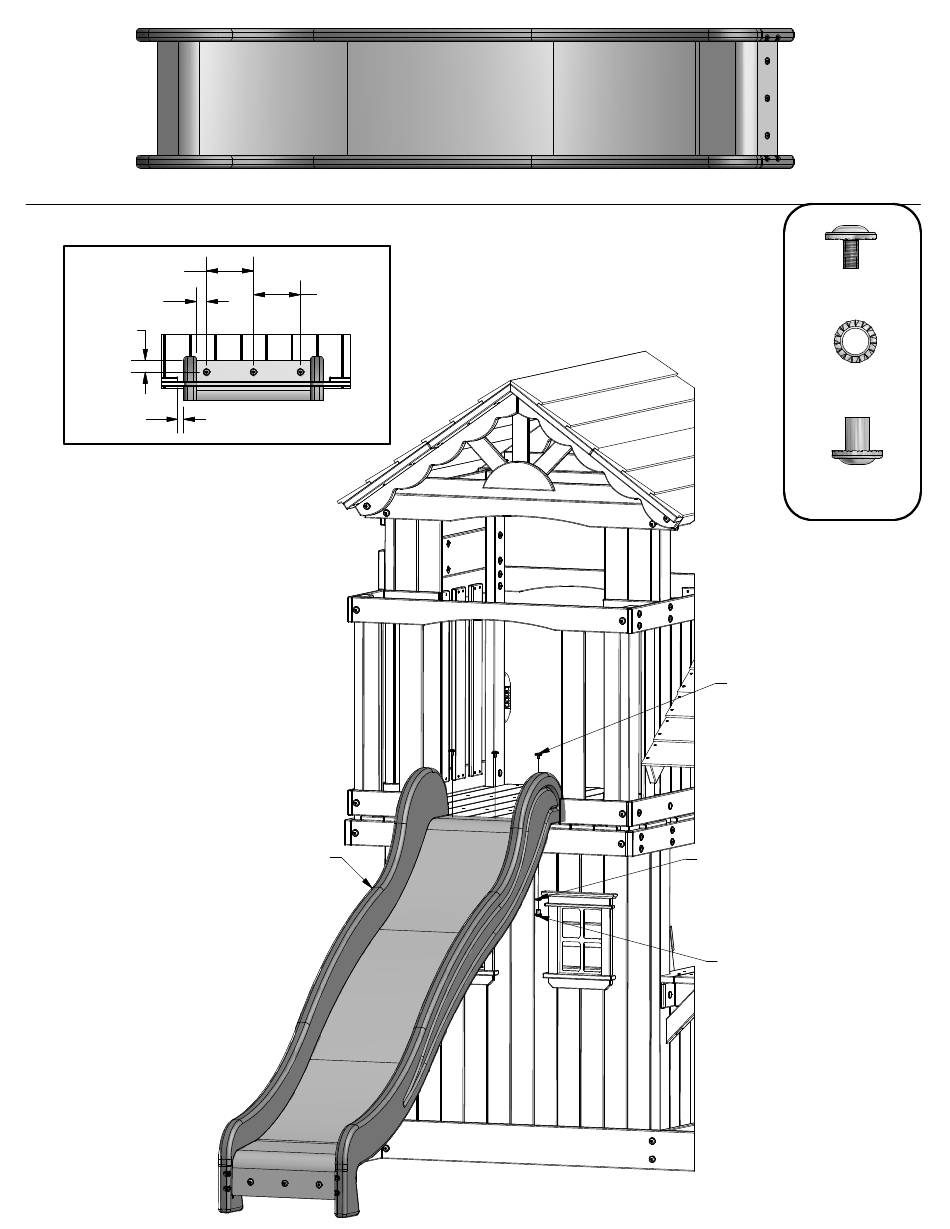

PASO 59
6 5/16"
1 5/16"
1 9/16"
13/16"
PATRÓN DE PERFORACIÓN
ENSAMBLAJE DEL TOBOGÁN
DE 8 PIES (2.4 m)
(1) ENSAMBLAJE DEL TOBOGÁN DE 8 PIES (2.4 m)
6 5/16"
PERNO WH
(3)
5/16x1/2
ARANDELA
(3) DE BLOQUEO
EXT 12x19
TUERCA
(3) CILÍNDRICA
WH 5/16 x 5/8"
PERNO WH 5/16x1/2
(3 PLCS)
ARANDELA DE BLOQUEO
(3 PLCS)
12x19
TUERCA CILÍNDRICA WH
(3 PLCS)
5/16 x 5/8
