Montaje

Antes de montar / desmontar el sensor, asegúrese de que en la instala-
ción no esté aplicada la presión.
Para fijar el sensor de presión, utilice una conexión de proceso G¼
(véase etiqueta "Port Size").
Conexión eléctrica
El dispositivo sólo puede ser instalado por técnicos electricistas.
Se deben cumplir los reglamentos tanto nacionales como internacionales
para el establecimiento de instalaciones electrotécnicas.
Suministro de tensión según EN50178, MBTS y MBTP.

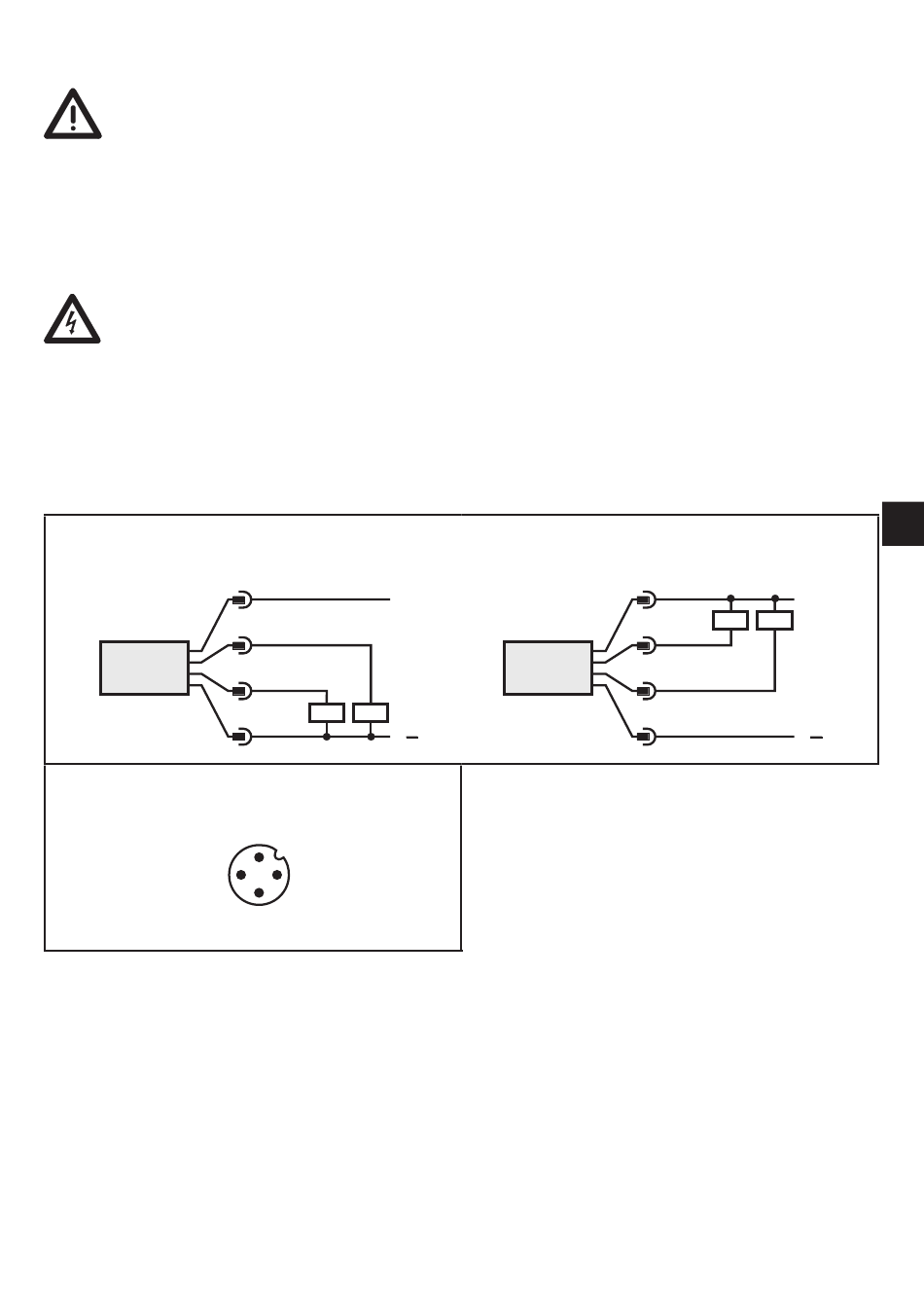

Desconecte la tensión de alimentación y conecte el dispositivo de la siguiente
manera:
2 x conmutación positiva
4: OUT1
2: OUT2
Vista del conector (en el dispositivo)
3
Colores de los hilos para los conectores hembra de ifm:
1 = BN (marrón), 2 = WH (blanco), 3 = BU (azul), 4 = BK (negro)
Pin 4 (OUT1) = salida de conmutación
Pin 2 (OUT2) = salida de conmutación cuando OU2 = Hno, Hnc, Fno, Fnc
Pin 2 (OUT2) = salida de diagnóstico cuando OU2 = dESI
1
BN
L +
2
WH
4
BK
3
BU
L
2
1
4
2 x conmutación negativa
1
BN
2
WH
4
BK
4: OUT1
3
BU
2: OUT2
ES
L +
L
