SICC 216P Manual De Instrucciones página 11

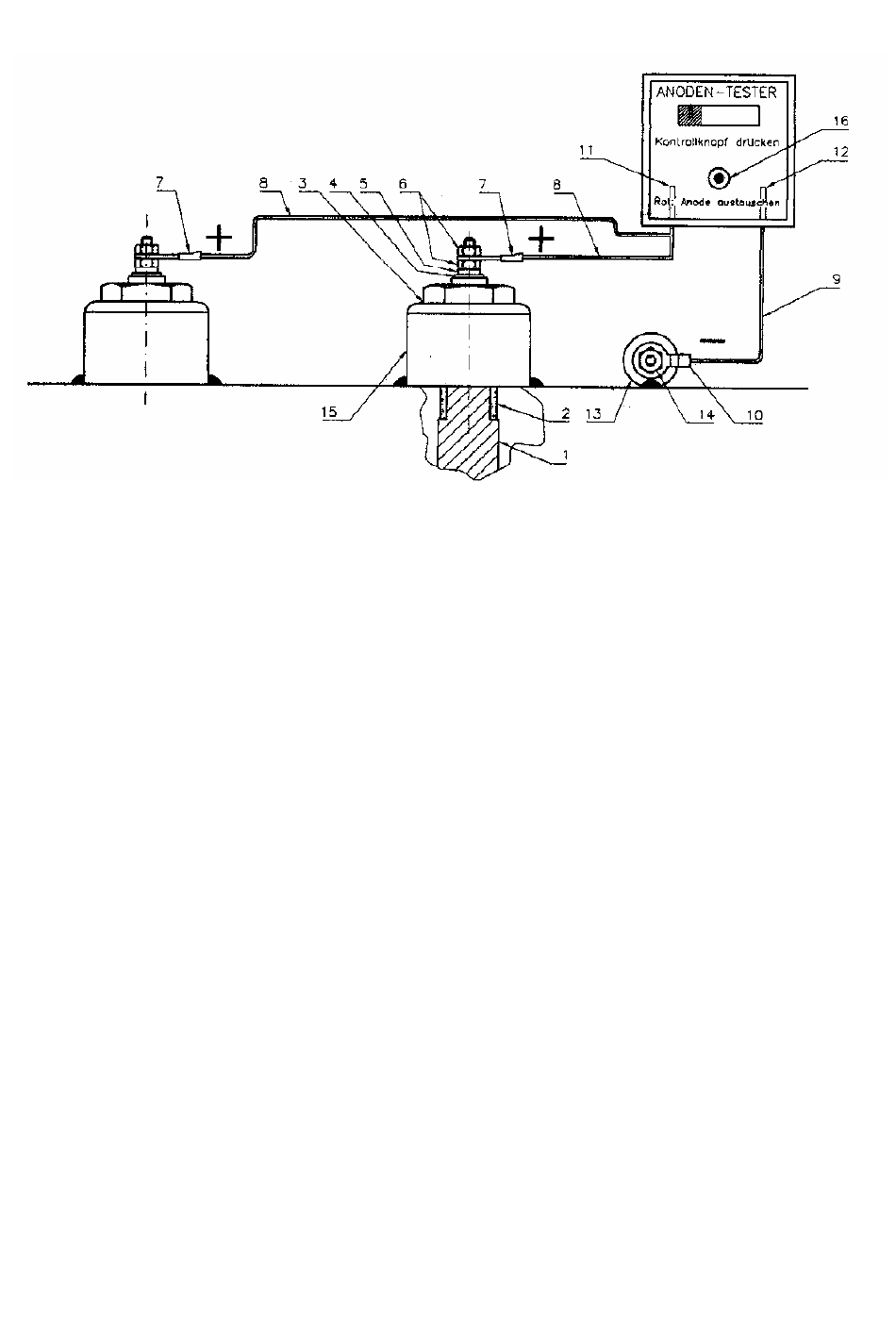

8. ESQUEMA TESTER ÁNODO
Leyenda
1 ánodo de magensio
2 Aislante eléctrico
3 Tapón galvanizado
4 Arandela plana
5 Arandela dentada externa
6 Arandela
7 Terminal fastom
8 Cable conexión ánodo
9 Cable cortocircuitación
10 Terminal fastom
11 Fastom hembra aislado
12 Fastom hembra aislado
13 Arandela
14 Bulón
15 Medio manguito
16 Pulsador control ánodo
P.D.: Está previsto un solo ánodo para los
acumuladores hasta 800 litros.
