Salida Control Doble Acción Relé (Triac) / Relé (Triac); Salida Control Doble Acción Relé (Triac) / Digital; Fsalida Control Doble Acción Digital / Relé (Triac) - Ascon Tecnologic X3 Serie Manual De Instrucciones

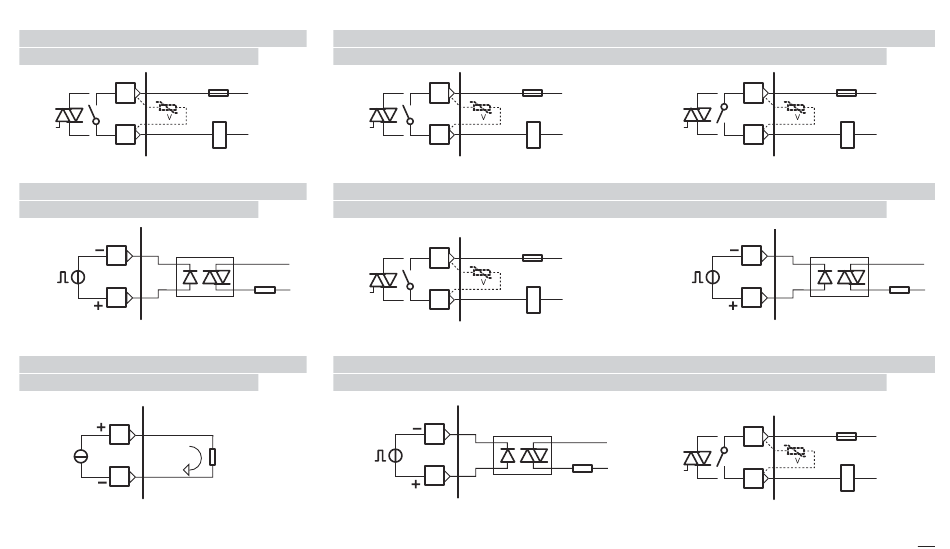

2.3.5-A SALIDA CONTROL SIMPLE
ACCIÓN A RELÉ (TRIAC)
Fusible
31
OP1
[1]
32
Bobina contactor
carga calor
2.3.5- B SALIDA CONTROL SIMPLE
ACCIÓN DIGITAL
Relé
estático
34
OP4
[2]
35
2.3.5- C SALIDA CONTROL SIMPLE
ACCIÓN CONTINUA
19
mA OP5
20
2.3.5-D
B
2.3.5-E
B
Carga
2.3.5-F
B
Carga
[2]
SALIDA CONTROL DOBLE ACCIÓN
RELÉ (TRIAC) / RELÉ (TRIAC)
Fusible
31
OP1
[1]
32
Bobina contactor
carga calor
SALIDA CONTROL DOBLE ACCIÓN
RELÉ (TRIAC) / DIGITAL
Fusible
31
OP1
[1]
32
Bobina contactor
carga calor
SALIDA CONTROL DOBLE ACCIÓN
DIGITAL / RELÉ (TRIAC)
Relé
estático
34
OP4
35
Carga
calor
2 - Conexiones eléctricas
Fusible
32
OP2
[1]
33
Bobina contactor
carga frío
Relé
estático
34
[2]
OP4
35
Fusible
32
OP2
[1]
33
Bobina contactor
carga frío
B
B
Carga
frío
B
