de nuevo con la tecla de confirmación (3-4) se formateará la tarjeta de memoria.
Atención: Al formatear se borran de forma irreversible todos los datos almacenados en la tarjeta de
memoria.
8 Fuente de alimentación
El equipo puede funcionar a pilas y también con una fuente de alimentación de 9V DC. Para ello,
utilice la entrada de 9 V (3-12). Cuando el equipo funciona con la fuente de alimentación, permanece
encendido de forma continua, por lo que en este caso la tecla Power (3-2) carece de función.
9 Cambio de pilas
Cuando aparezca el símbolo de batería en la esquina izquierda de la pantalla, deberá cambiar las
pilas (véase el apartado 14 "Eliminación de residuos").
1. Afloje los tornillos (3-14) de la tapa del compartimento de las pilas (3-13) situado en la parte
trasera del equipo.
2. Retire las pilas e introduzca 6 pilas nuevas del tipo AA. Asegúrese de que las coloca con la
polaridad correcta.
3. Cierre la tapa de la cubierta para pilas (3-13) y fíjela con los tornillos (3-14).
10 Reinicio del sistema
Si tiene algún problema para controlar el equipo (cuando, por ejemplo, el equipo no reaccione al
pulsar una tecla), puede reiniciarlo de modo que vuelva al estado original. Esto se realiza de la
siguiente manera:
Mientras el equipo esté encendido, pulse suavemente la tecla RESET (3-11) con un objeto afilado.
Hecho esto, el equipo habrá vuelto al estado original.

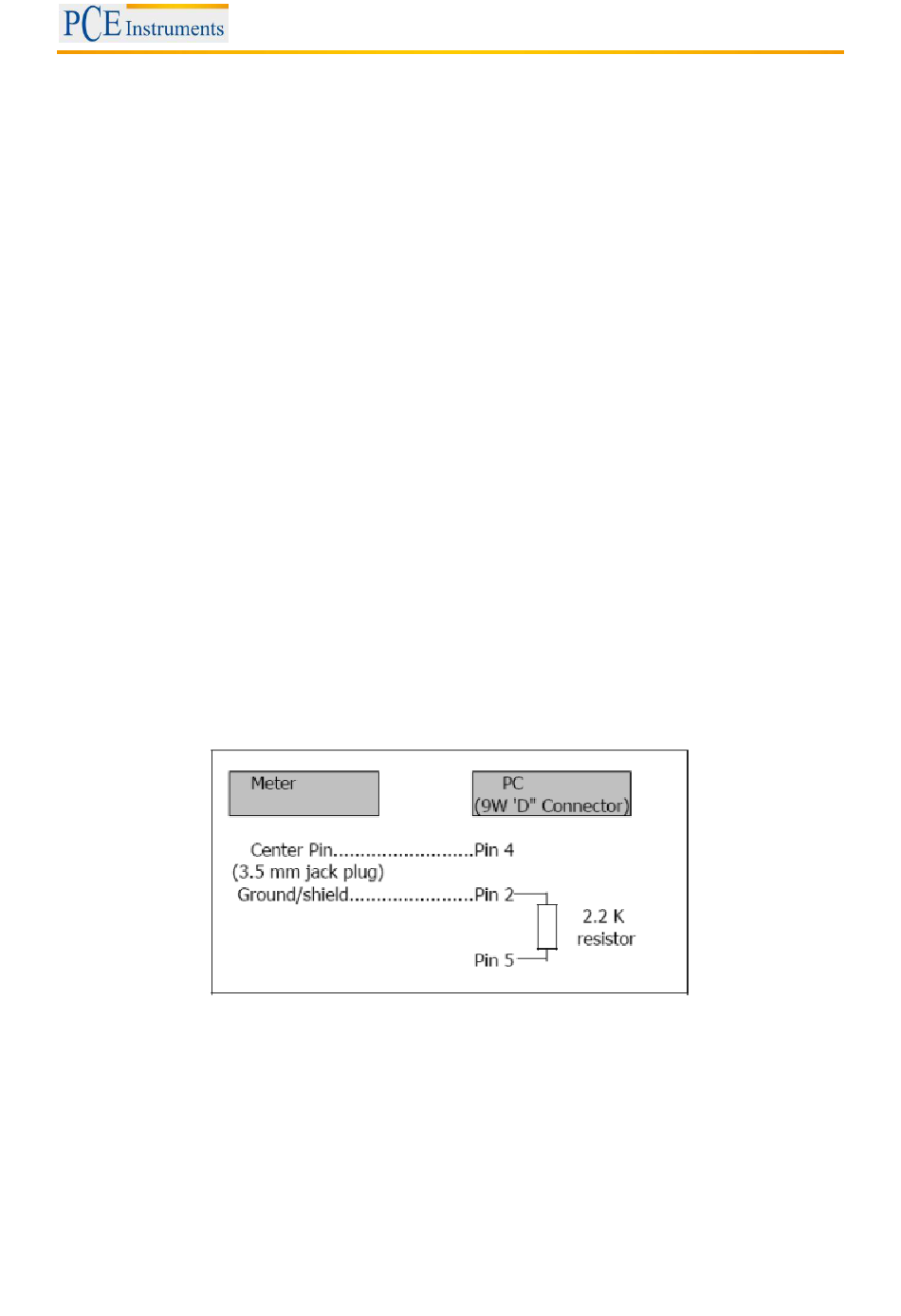

11 Conexión RS-232
El equipo dispone de conexión RS-232 mediante un conector tipo TRS de 3,5 mm (3-10). Los datos
se transmiten en una cadena de datos de 16 bits, que puede leerse y procesarse según las
necesidades del usuario. El esquema de conexión de la interfaz es el siguiente:
Los datos se codifican en un tren de datos de 16 elementos.
D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0
INSTRUCCIONES DE USO
12
