2.
USO
Los paneles de control FastMig MR 200 y MR 300 están diseñados para ser usados únicamente
con fuentes de potencia sinérgicas FastMig M 320, 420 o 520. El panel MR 200 puede montarse
en un alimentador de alambre MXF 63 (carretes de alambre de 200 mm) y el panel MS 300, a
alimentadores de alambre MXF 65 y 67 (carretes de alambre de 300 mm).
2.1

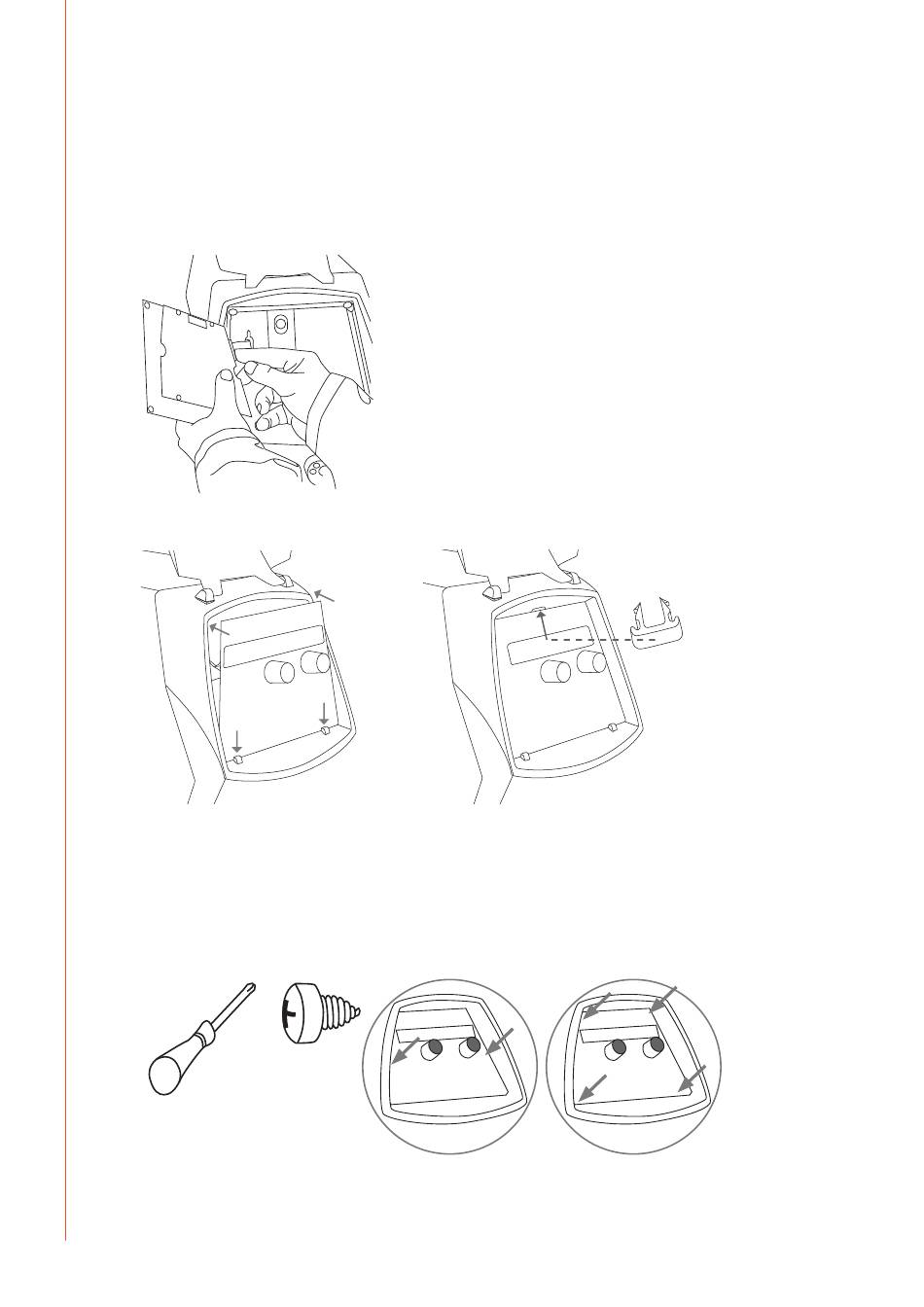

Conexión y montaje de los paneles
Asegure el conector del cable plano del alimentador MXF al panel de funciones.
MXF 65
ES
1.
Coloque el borde inferior del panel detrás de las abrazaderas de sujeción de la máquina.
Retire el pasador de fijación del borde superior con un destornillador o elemento similar.
Luego empuje suavemente la parte superior del panel para colocarla en posición. Asegúrese
de no dañar los cables y continúe empujando la parte superior del panel hasta que quede
firme en su lugar.
2.
Por último, asegure el panel en su sitio con la abrazadera plástica de color negro provista
como complemento (solo en MXF 65). Verifique que la abrazadera esté posicionada
correctamente. Notará que la abrazadera no se ajusta correctamente si se coloca al revés.
MXF 63 + MXF 67
4
FastMig MR 200, MR 300
1.
+
MXF 63
2.
MXF 67
