Parámetros de ciclo

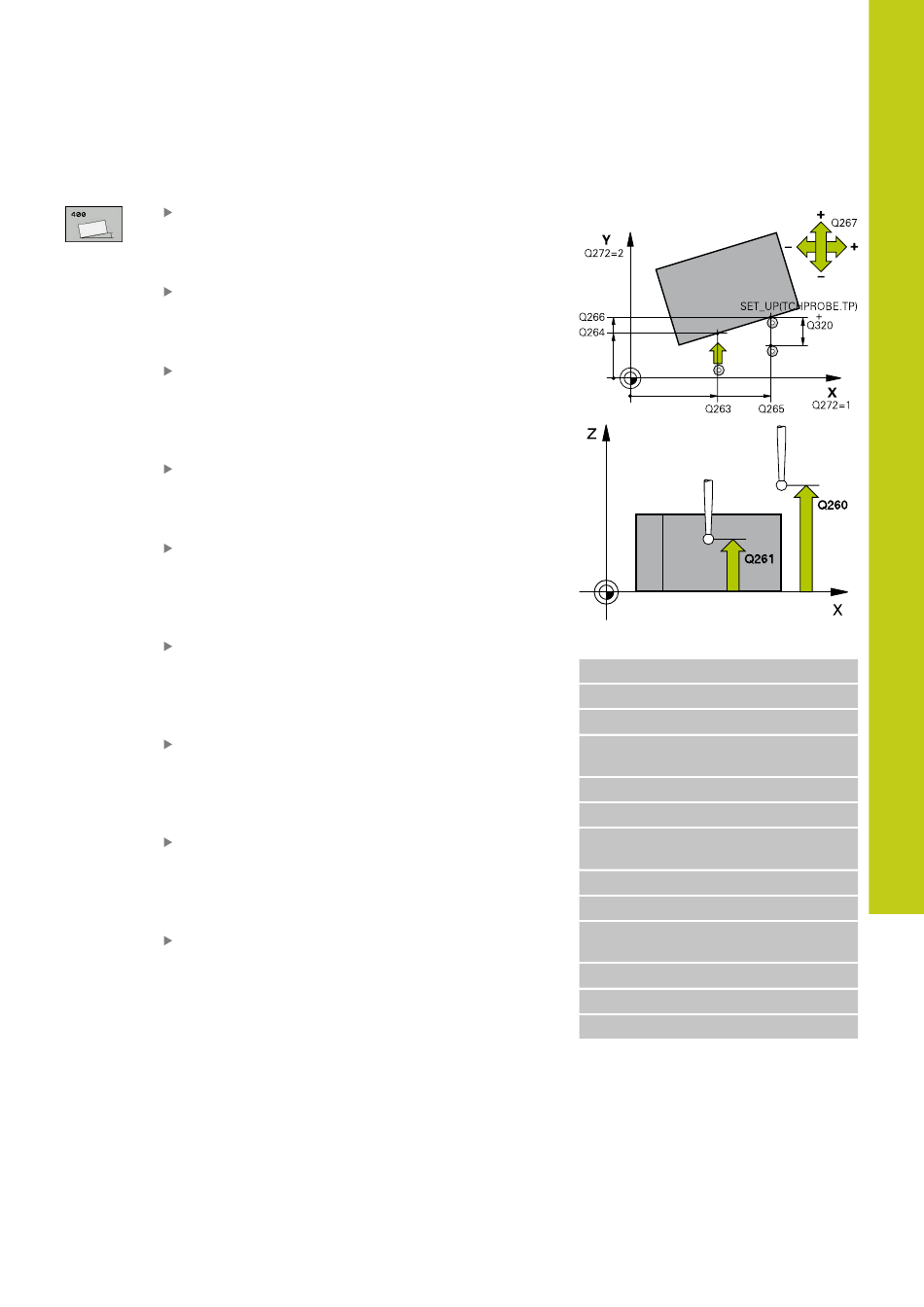

Q263 ¿1er punto de medición en eje 1? (valor
absoluto): coordenada del 1er punto de palpación en
el eje principal del plano de mecanizado. Campo de
introducción -99999,9999 a 99999,9999
Q264 ¿1er punto de medición en eje 2? (valor
absoluto): Coordenada del 1er punto de palpación
en el eje auxiliar del plano de mecanizado. Campo
de introducción -99999,9999 a 99999,9999
Q265 ¿2do punto de medición en eje 1?
(valor absoluto): coordenada del segundo punto
de palpación en el eje principal del plano de
mecanizado. Campo de introducción -99999,9999 a
99999,9999
Q266 ¿2do punto de medición en eje 2? (valor
absoluto): coordenada del segundo punto de
palpación en el eje auxiliar del plano de mecanizado.
Campo de introducción -99999,9999 a 99999,9999
Q272 ¿Eje medición (1=1er / 2=2do)?: Eje del
plano de mecanizado en el que debe tener lugar la
medición:
1: Eje principal = Eje de medición
2: Eje secundario = Eje de medición
Q267 ¿Direcc desplaz 1 (+1=+ / -1=-)?: Dirección
en la cual debe desplazarse el palpador digital hacia
la pieza::
-1: Dirección de desplazamiento negativa
+1: Dirección de desplazamiento positiva
Q261 ¿Altura medida eje de palpador? (valor
absoluto): coordenada del centro de la bola (=punto
de contacto) en el eje de palpación, desde la cual se
quiere realizar la medición. Campo de introducción
-99999,9999 a 99999,9999
Q320 Distancia de seguridad? (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma a SET_UP (tabla
del sistema de palpación). Campo de introducción 0
a 99999,9999
Q260 Altura de seguridad? (valor absoluto):
coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador
y la pieza. Campo de introducción -99999,9999 a
99999,9999
HEIDENHAIN | TNC 320 | Manual de usuario Programación de ciclos | 9/2016
GIRO BÁSICO (Ciclo 400, DIN/ISO: G400) 13.2
Frases NC
5 TCH PROBE 400 GIRO BASICO
Q263=+10 ;1ER PUNTO EN EJE 1
Q264=+3,5 ;1ER PUNTO EN EJE 2
Q265=+25 ;SEGUNDO PTO. 1ER
EJE
Q266=+2 ;2. PUNTO 2. EJE
Q272=2 ;EJE DE MEDICION
Q267=+1 ;DIREC
DESPLAZAMIENTO
Q261=-5 ;ALTURA MEDIDA
Q320=0 ;DISTANCIA SEGURIDAD
Q260=+20 ;ALTURA DE
SEGURIDAD
Q301=0 ;IR ALTURA SEGURIDAD
Q307=0 ;PREAJUSTE ANG. ROT.
Q305=0 ;NUMERO EN TABLA
