8.4 Prueba de Uc

1. Encienda el instrumento y sitúe el selector de funciones en posición "Uc".

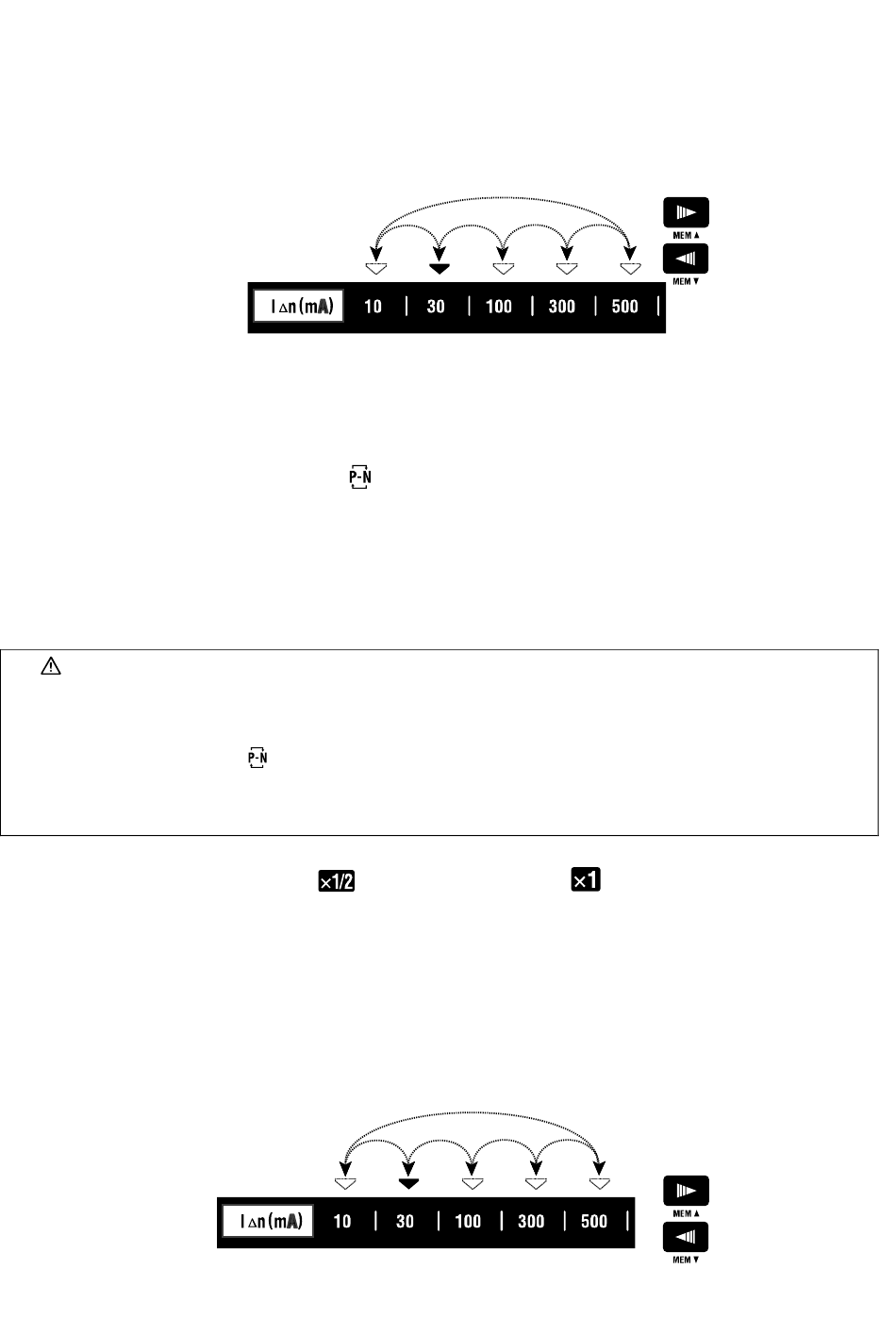

2. Seleccione la I∆N del diferencial a comprobar presionando los pulsadores MEM
según se muestra a continuación.
4. Conecte el instrumento al diferencial a comprobar, bien a través del cable con
clavija (vea la Fig 11) o usando los cables de prueba Modelo 7133 (OMA DIEC,
vea la Fig 12).
5. Asegúrese de que los LEDs de comprobación del conexionado F-T y F-N están
encendidos, y de que el LED
instrumento del circuito y revise el conexionado.
6. Si todos los LEDs aparecen como se indica en el apartado anterior, pulse el
botón de prueba.

8.5 Prueba de Diferenciales

ADVERTENCIA
NO REALICE ESTA PRUEBA A MENOS QUE LOS LEDs F-T Y F-N LEDs
ESTÉN ILUMINADOS CONFIRMANDO QUE EL CONEXIONADO ES
CORRECTO. El LED
conexionado para detectar posibles fallos.
8.5.1 Pruebas "Sin Disparo
1. Encienda el instrumento y sitúe el selector de funciones en la posición "X1/2"
para iniciar la prueba "Sin Disparo", la cual comprueba que el diferencial
funciona dentro de sus especificaciones y no es demasiado sensible.
2. Seleccione la I∆N del diferencial a comprobar presionando los pulsadores MEM
según se muestra a continuación.
(El valor inicial es 30mA)
está apagado. Si no fuera así, desconecte el
debe estar apagado. De no ser así, inspeccione el
" y "Con Disparo
