5.8 Prueba del terminal PE (conexión a tierra)
Puede suceder que se aplique tensión peligrosa al cable de PE o a otras partes de metal
accesibles. Esta es una situación muy peligrosa dado que el cable de PE y MPEs se
consideran conectados a tierra. Un motivo habitual para este defecto es un cableado incorrecto
(vea los ejemplos a continuación).
Cuando toque el botón TEST en todas las funciones que requieran alimentación de red, el
usuario realiza automáticamente esta prueba.
Ejemplos para la aplicación del terminal PE

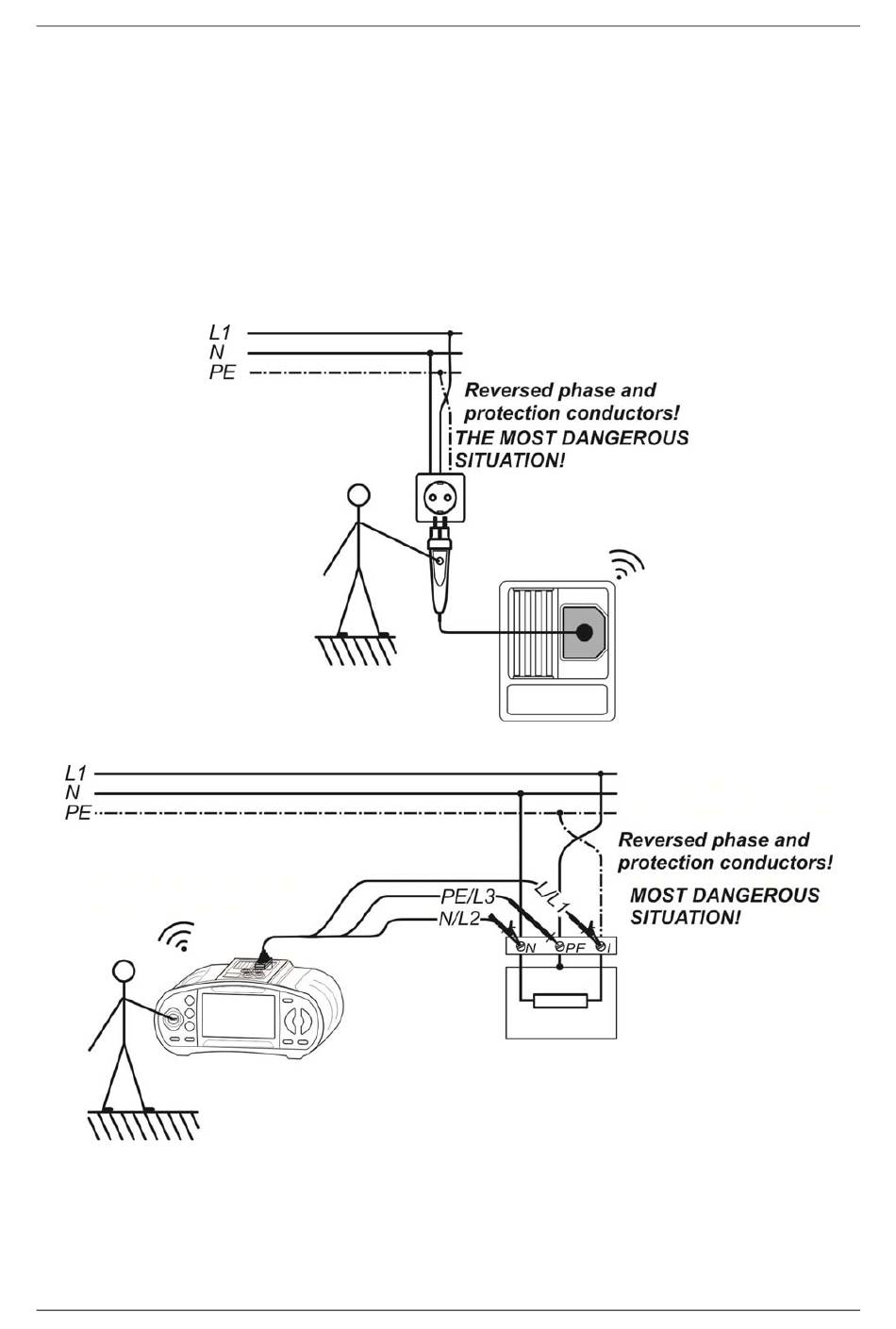

Figura 5.36: Conductores L y PE invertidos (schuko commander)
Figura 5.37: Conductores L y PE invertidos (aplicación de la punta de prueba con tres cables)
