Manual de AIRPULSE SW8

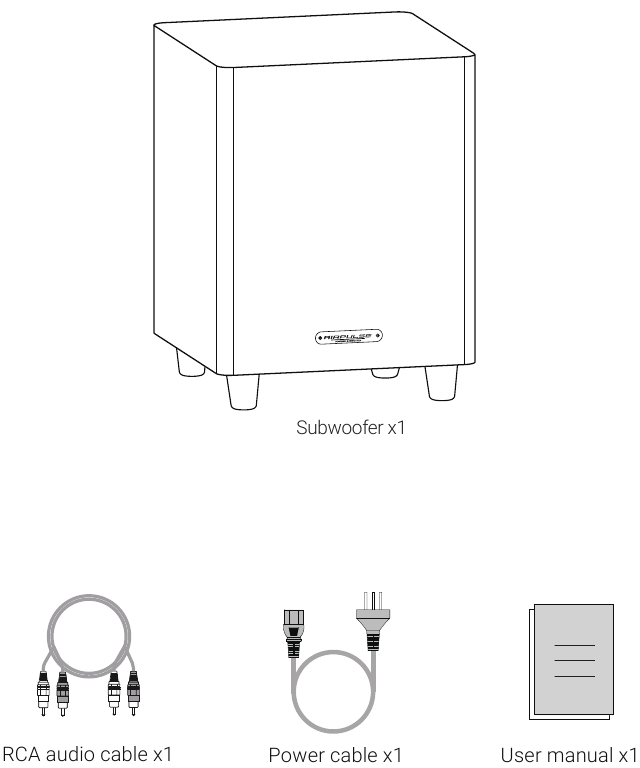

Contenido de la caja

Después de abrir la caja, verá el siguiente producto y accesorios.
Póngase en contacto con el servicio de atención al cliente si hay alguna discrepancia.

Nota: Las imágenes son solo para fines ilustrativos y pueden diferir del producto real.

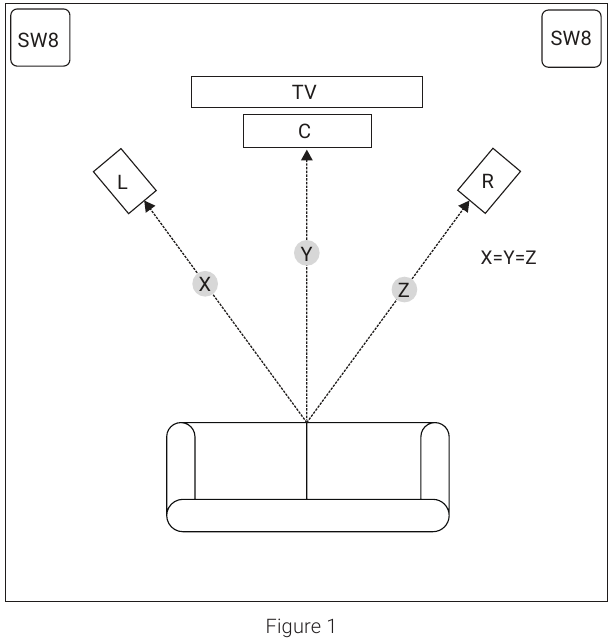

Colocación de la unidad

Consulte la figura 1

1. El subwoofer AIRPULSE está diseñado para ofrecer unos graves contundentes y brindarle una experiencia de audio impresionante para todas sus películas y música.
2. Para un rendimiento óptimo, coloque el subwoofer en una esquina de la misma pared que el altavoz frontal para mejorar la salida de graves; de lo contrario, la salida de graves se debilitará si el subwoofer se coloca en el medio de una pared o fuera de la habitación.
3. Puede probar con una variedad de ubicaciones y configuraciones de control para encontrar sus preferidas.

Nota: Cuando configure el subwoofer, conecte su amplificador incorporado a una toma de corriente de CA.

Conexión

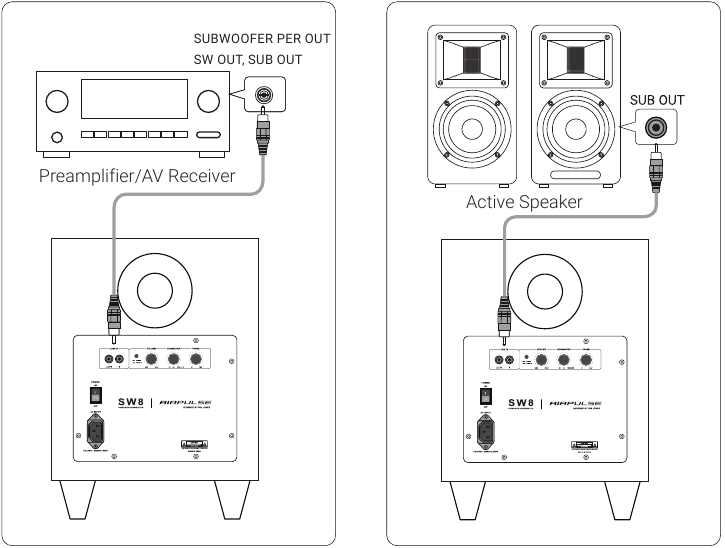

Método A
Conecte el puerto "SUBWOOFER PRE OUT", "SW OUT" o "SUB OUT" en el preamplificador/receptor AV/altavoz activo al puerto "LINE IN" en SW8 utilizando el cable de audio RCA. Antes de la conexión, asegúrese de que el SW8 esté conectado a una fuente de alimentación y que la perilla "VOLUME" esté girada a "MIN".

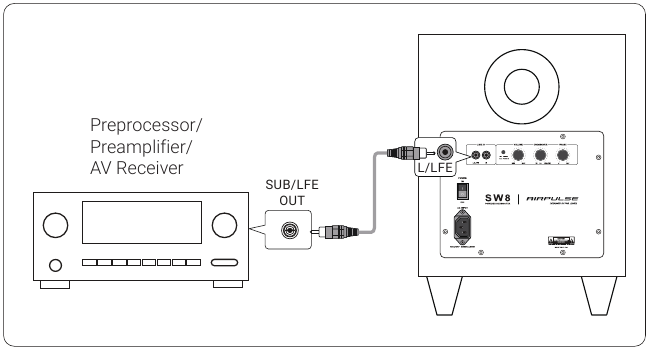

Método B
Si el preamplificador, el receptor AV, etc. tiene un puerto de salida "LFE", conéctelo al puerto de entrada "L/LFE" en SW8 y configure la perilla "CROSSOVER" en SW8 en "LFE".

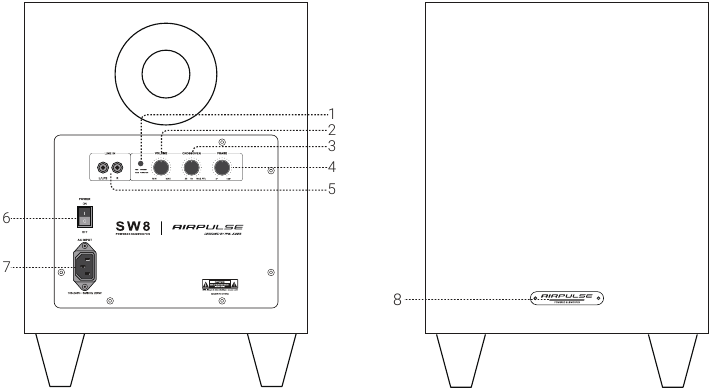

Ilustración del producto

1. STANDBY
   • Luz azul encendida: modo de trabajo
   • Luz roja encendida: modo de espera. Cuando se enciende, el SW8 entrará automáticamente en modo de espera si no se recibe ninguna señal de entrada durante 20 minutos. La luz indicadora se pone roja. En el modo de espera, el SW8 entrará automáticamente en el modo de trabajo cuando se ingrese una señal. La luz indicadora se pone azul.
2. VOLUME
   Gire hacia "MIN" para disminuir el volumen; gire hacia "MAX" para aumentar el volumen. Para conectar el subwoofer al puerto "SUB OUT" en un receptor AV, primero configure el control de volumen del subwoofer en este amplificador en "HALF" o "0 dB", luego aumente el volumen del subwoofer para que coincida con el volumen de salida del altavoz principal. Una vez configurado, el control de volumen del amplificador principal o el control de volumen del preamplificador de su sistema de audio puede sincronizarse con el control de volumen del subwoofer y otros altavoces.
3. CROSSOVER
   El punto de cruce seleccionado determina el punto de corte de los graves. Al configurar el punto de cruce en un receptor AV, gire la perilla "CROSSOVER" en el subwoofer al valor máximo derecho (160 Hz) y configure el punto de cruce según el tamaño de los altavoces principales izquierdo/derecho.
   Para los altavoces de suelo más grandes, generalmente establezca el punto de cruce entre 50 Hz y 90 Hz. Para los altavoces de estantería pequeños o los altavoces satélite, establezca el punto de cruce entre 90 Hz y 150 Hz. Cuanto más pequeño sea el altavoz, mayor será la frecuencia de cruce. Puede intentar ajustar el punto de cruce hasta que funcione bien con otros altavoces.
4. PHASE
   Haga coincidir acústicamente la salida del subwoofer con la salida del altavoz principal.
   Seleccione la fase "0°" o "180°" para verificar qué fase producirá la mayor salida de graves en su posición de escucha.
5. LINE IN (L/LFE & R)
   Conéctelo al puerto "SUBWOOFER PRE OUT", "SW OUT" o "SUB OUT" en el preamplificador/receptor AV/altavoz activo.
   Si el preprocesador, el preamplificador, el receptor AV, etc. tiene un puerto de salida "LFE", conéctelo al puerto de entrada "L/LFE" en SW8. Después de conectarse a "LFE", gire la perilla "CROSSOVER" en SW8 al valor máximo (160 Hz).
6. POWER ON/OFF
   Encienda/apague la alimentación del altavoz.
7. AC INPUT
   Conéctelo al enchufe del cable de alimentación.
8. Power indicator
   Encienda el altavoz y la luz indicadora estará encendida.

Especificaciones/declaración

Sistema de amplificador: Amplificador de clase D
Potencia de salida: 160 W (RMS), 320 W (pico)
Controlador de altavoz: Potente transductor de alta excursión de 8 pulgadas con disparo descendente y bobina sobresaliente
Rango de frecuencia: 25 Hz~160 Hz
Control de cruce: Punto de cruce continuamente ajustable (30 Hz~160 Hz)
Control de fase: 0°-180°
Modo de entrada: Entrada de línea RCA (L/LFE, R)
Entrada de voltaje: CA 100-240 V~ 50/60 Hz
Tipo de recinto: Producto Bass Reflex
Dimensión (Ancho x Alto x Profundidad): 278 x 377 x 295 mm
Peso neto: 9,8 kg

AVISO: Debido a la necesidad de mejoras técnicas y actualizaciones del sistema, la información contenida en este documento puede estar sujeta a cambios de vez en cuando sin previo aviso.

Resolución de problemas

Cuando el altavoz no funcione correctamente, siga las instrucciones a continuación para realizar una verificación inicial.

1. Compruebe que el cable de alimentación esté conectado correctamente y que el interruptor de alimentación esté encendido.
2. Compruebe que la fuente de audio y los cables de conexión sean normales.
3. Aumente el volumen de este altavoz y de su dispositivo.
4. Compruebe que su dispositivo de reproducción funciona correctamente.
5. Compruebe que su medio de audio no esté dañado o falte.

Si las comprobaciones anteriores no resuelven el problema, puede que haya algún problema con el producto, apague el altavoz, desenchufe el cable de alimentación y póngase en contacto con el servicio de atención al cliente.

Instrucciones de seguridad importantes

Lea atentamente los siguientes contenidos antes de encender su equipo; y siga las instrucciones a continuación.
Guarde esta información para futuras consultas.

1. Lea atentamente las instrucciones. Guárdelo en un lugar seguro para futuras consultas.
2. Preste atención a todas las advertencias.
3. Siga todas las instrucciones.
4. No lo instale cerca de fuentes de calor como radiadores, rejillas de calefacción, estufas u otros aparatos (incluidos los amplificadores) que produzcan calor.
5. No anule el propósito de seguridad del enchufe polarizado o con conexión a tierra. Un enchufe polarizado tiene dos láminas, una más ancha que la otra. Un enchufe con conexión a tierra tiene dos láminas y una tercera clavija de conexión a tierra. La lámina ancha o la tercera clavija se proporcionan para su seguridad. Si el enchufe provisto no encaja en su toma de corriente, consulte a un electricista para que reemplace la toma de corriente obsoleta.
6. Proteja el cable de alimentación para que no se pise ni se pellizque, especialmente en los enchufes, los receptáculos de conveniencia y el punto donde salen del altavoz.
7. Utilice únicamente los accesorios/complementos especificados por el fabricante.
8. Desenchufe este altavoz durante las tormentas eléctricas o cuando no se utilice durante largos periodos de tiempo.
9. Antes de conectar los altavoces a la fuente de alimentación, apague el interruptor de alimentación y asegúrese de que el volumen esté configurado al nivel mínimo.
10. No coloque el cable de alimentación y el cable de señal cerca de una fuente de calor (como un calentador eléctrico y un radiador). No deje los cables donde puedan pisarse o comprimirse fácilmente.
11. Utilice tomas de corriente que permitan sacar fácilmente el cable de alimentación. Cuando los altavoces no se utilicen durante un período prolongado, apague el interruptor de alimentación y desconecte el enchufe de alimentación.
12. Para evitar daños por truenos y relámpagos, apague el interruptor de alimentación y desconecte el altavoz de la fuente de alimentación durante una tormenta.
13. No arrastre el cable de alimentación al desconectarlo de la toma de pared. Sujete firmemente el cable de alimentación en la parte superior para desenchufarlo de la toma de pared.
14. Utilice los altavoces solo dentro de las especificaciones de voltaje. El uso de los altavoces con un voltaje superior al especificado es peligroso y puede causar daños al equipo, daños por incendio o lesiones corporales.
15. Estos altavoces no incluyen ninguna pieza de auto reparación. No intente abrir el altavoz para desinstalar ninguna pieza o realizar ningún tipo de modificación. Si se producen problemas durante el uso, póngase en contacto con técnicos profesionales únicamente para su reparación.
16. Consulte la sección de resolución de problemas en el manual del propietario para conocer los errores de funcionamiento comunes y determinar posibles fallos de funcionamiento.
17.
    No coloque los altavoces en lugares donde puedan ser golpeados fácilmente por objetos que caigan o que goteen y salpiquen líquido. No coloque ningún fuego encendido (como una vela) encima del altavoz, ya que esto puede provocar un peligro de incendio. No coloque ningún recipiente con líquido encima del altavoz, ya que esto puede caer sobre los altavoces y provocar descargas eléctricas y daños al altavoz.
18. Coloque los altavoces en una posición estable para que no se caigan fácilmente y causen daños y lesiones.
19. Coloque los altavoces en un lugar bien ventilado y seco, lejos de la luz solar directa, fuentes de calor, vibraciones, polvo, humedad o condiciones extremadamente frías. Para un rendimiento óptimo, deje al menos 20 cm de espacio alrededor del altavoz.
20. No utilice el altavoz al máximo volumen durante un período prolongado de tiempo. Esto puede causar daños a su audición.
21. Antes de mover los altavoces, apague primero el interruptor de alimentación y desconéctelos de la fuente de alimentación.
22. Cuando se produzcan los siguientes síntomas, apague el interruptor de alimentación y desconéctelo de la fuente de alimentación:
    • El cable de alimentación o el enchufe están desgastados o dañados.
    • Se detecta un olor o humo anormal.
    • Pequeños objetos que caen dentro del altavoz.
    • Interrupción repentina durante la reproducción de música.

Consulte a un técnico de reparación profesional para que diagnostique y repare el altavoz.

23. No utilice disolventes químicos para limpiar la superficie del altavoz. Para evitar daños en la superficie, utilice únicamente un paño limpio y suave.
24. No utilice los altavoces a una distancia inferior a 22 cm de personas que lleven un marcapasos o desfibrilador cardíaco.

La música excesivamente alta puede provocar la pérdida de audición. Mantenga el volumen en un rango seguro.

Utilice solo con el carro, soporte, trípode, soporte o mesa especificados por el fabricante, o vendidos con los altavoces. Cuando se utiliza un carro, tenga cuidado al mover la combinación de carro/altavoces para evitar lesiones por vuelco.

Advertencia de alimentación:

1. Coloque el producto cerca de la toma de corriente para facilitar su uso.
2. Antes de usarlo, asegúrese de que el voltaje de funcionamiento sea el mismo que el de su fuente de alimentación local. El voltaje de funcionamiento correcto se puede encontrar en la placa del producto.
3. Por motivos de seguridad, desenchufe el producto durante las tormentas eléctricas o cuando no se utilice durante períodos prolongados de tiempo.
4. En condiciones normales, la fuente de alimentación puede calentarse. Mantenga una buena ventilación en la zona y tenga precaución.
5. Etiquetas de advertencia de seguridad en la carcasa o en la parte inferior del producto o del adaptador de corriente.

Este símbolo tiene como objetivo alertar al usuario de la presencia de voltaje peligroso no aislado dentro de la carcasa del producto que puede ser de suficiente magnitud como para constituir un riesgo de descarga eléctrica para las personas.
Este símbolo tiene como objetivo advertir al usuario de que no desmonte la carcasa del producto y de que no hay ninguna pieza reemplazable por el usuario en su interior. Lleve el producto a un centro de servicio autorizado para su reparación.
Este símbolo indica que el producto es solo para uso en interiores.

La unidad es de construcción de Clase l y debe conectarse a una toma de corriente con una conexión de conexión a tierra protectora. Cuando el enchufe de la red se utiliza como dispositivo de desconexión, el dispositivo de desconexión debe permanecer fácilmente operable.

Dongguan Platinum Audio Systems Co., LTD.
No. 2 East Industry Road, Songshan Lake National High-tech
Industrial Development Zone, Dongguan 523808 China
www.airpulseaudio.com
