Manual de Lunos ego
Generalidades
Esta información está destinada principalmente a los usuarios del ego. Partimos de la base de que las unidades de ventilación y cualquier componente de ventilación adicional han sido instalados y puestos en marcha por personal cualificado. También partimos de la base de que se conoce qué unidad de ventilación o componentes adicionales se han instalado y dónde están conectados.

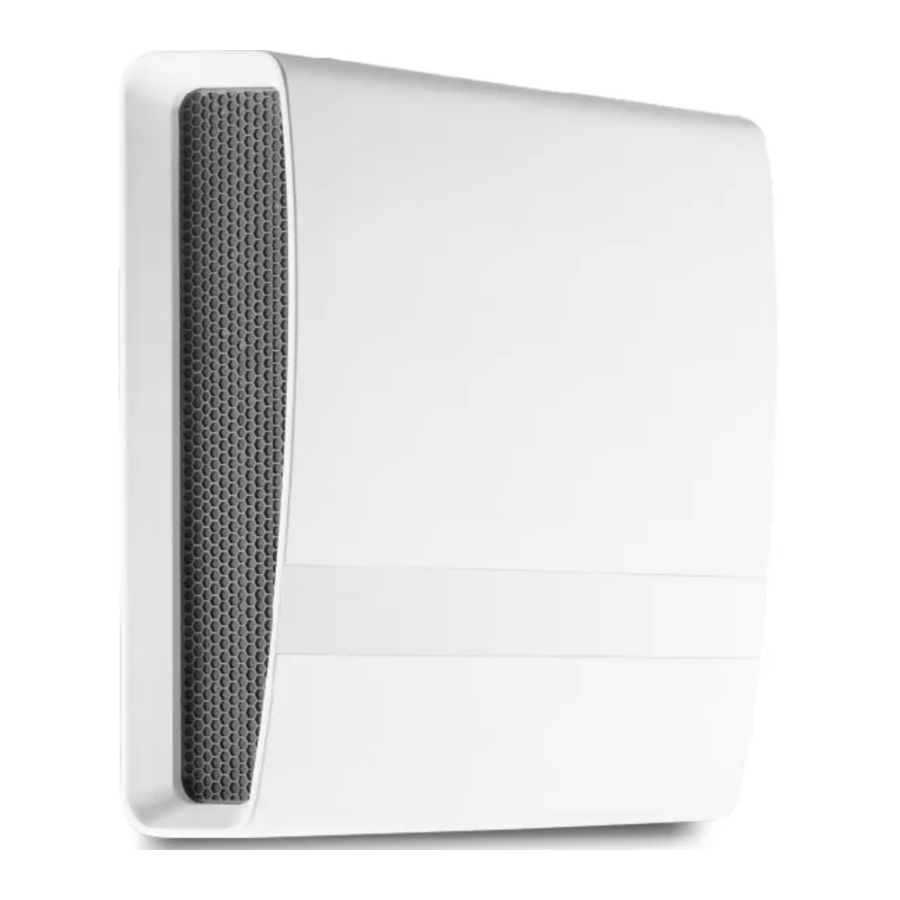

El ego es una unidad de extracción de aire con recuperación de calor, que se utiliza en salas funcionales como cocinas, baños, cuartos de servicio y aseos. Este ventilador garantiza el intercambio o la eliminación del aire viciado y cargado de humedad. Al mismo tiempo, la unidad de ventilación es especialmente eficiente energéticamente gracias a la opción de recuperación de calor.
Caudal volumétrico
El ego puede descargar 5, 10 y 20 m³/h con recuperación de calor. Sin recuperación de calor, el ego puede extraer 45 m³/h e incluso hasta 60 m³/h. La base para la selección de los caudales volumétricos suele ser un concepto de ventilación existente. Las preguntas al respecto pueden ser respondidas por la empresa instaladora o por las oficinas de arquitectura y planificación.
Mantenimiento
La unidad de ventilación debe ser revisada regularmente. Encontrará información más detallada en la información para el usuario 'Instrucciones de mantenimiento y limpieza de nuestras unidades de ventilación'.
Apagar la unidad
Si la unidad de ventilación se apaga durante un período de tiempo más largo, el panel interior debe estar cerrado y los filtros retirados. Si la unidad de ventilación no se utiliza durante más de 6 meses, debe ser revisada por personal cualificado cuando se reinicie.
Las siguientes explicaciones se refieren a la unidad de ventilación que se controla con la unidad de control 'Smart Comfort' o la 'Unidad de control universal' en combinación con el interruptor de serie.
Funcionamiento y función del Smart Comfort
Smart Comfort ofrece la opción de conmutar todas las funciones de la unidad de ventilación y reconocer su estado de funcionamiento actual. Contiene un sensor de humedad que regula la unidad de ventilación según sea necesario en modo automático. Las opciones de ventilación se seleccionan mediante pictogramas.
Los ajustes modificados se aplican después de 5 segundos sin funcionamiento.
Explicación de los símbolos
Gota — El símbolo de la "gota" activa o desactiva el modo automático controlado por humedad. En el modo automático, los LED 1 a 4 se iluminan con bajo brillo.
El nivel activo se muestra con el máximo brillo. En el caso estándar, el primer nivel se activa con una humedad relativa del 50 %. A partir de un valor de humedad del 70 %, se activa automáticamente el nivel de ventilación más alto.
Ventilador — Los niveles de ventilación se pueden ajustar mediante el símbolo "Ventilador". El ajuste manual de un nivel de ventilación es rodante, es decir, el nivel se incrementa en uno cada vez que se pulsa el botón. Al nivel más alto le sigue el nivel más bajo o "OFF" (apagado). Cuando el modo automático está activado, los cambios manuales en el nivel de ventilación son válidos durante 1 hora.
Ventana — El símbolo "Ventana" se utiliza para activar o desactivar el modo de ventilación intensiva. Si está activo, el LED situado junto al símbolo se ilumina permanentemente. Los ventiladores pasan al nivel de ventilación más alto disponible. El modo finaliza automáticamente después del tiempo establecido. A continuación, el sistema de ventilación vuelve al modo de funcionamiento anterior (modo manual o automático).
Luna — El símbolo "Luna" activa o desactiva el retroceso nocturno. Las unidades de ventilación están ajustadas al nivel "OFF" (apagado) en la fábrica y los LED no se iluminan. Solo después de que haya transcurrido el tiempo establecido (8 horas por defecto) las unidades de ventilación vuelven automáticamente al modo anterior. Los LED se vuelven a iluminar con el máximo brillo. Si la protección del propietario está activada, el ventilador funciona continuamente al nivel más bajo.
Sol — El símbolo "Sol" activa o desactiva el modo verano. Esta función está especialmente diseñada para las horas nocturnas más frescas en pleno verano. A diferencia del funcionamiento con recuperación de calor, donde los ventiladores cambian de dirección aprox. cada 70 segundos, el tiempo de inversión se incrementa ahora a aprox. 1 hora, evitando la recuperación de calor. Esto permite que el aire exterior frío entre en las habitaciones calentadas y las enfríe pasivamente. Si el modo está activo, el LED situado junto al símbolo se ilumina. Después de 8 horas, esta función se desactiva automáticamente y se restablece el tiempo de inversión normal.
ON/OFF — El brillo de los LED se puede ajustar simplemente pulsando un botón. Cambia entre "OFF" (apagado), oscuro y brillante. Si se confirma el botón durante 3 segundos, los ventiladores se apagan por completo. Para volver a encenderlos, basta con pulsar brevemente el botón. Si la protección del propietario está activada, los ventiladores no se pueden apagar.
Cambio de filtro
Un filtro sucio se indica mediante el LED "Event" (evento) del elemento de control que se ilumina continuamente. Para ello, retire la cubierta del panel interior y retire el filtro. Este se puede limpiar en el lavavajillas o con agua y detergente. A continuación, el filtro seco se vuelve a colocar en el soporte del marco del filtro. A continuación, la cubierta del panel interior debe encajarse en la posición "abierta".
Nuestros filtros regenerables se pueden limpiar fácilmente de 4 a 5 veces antes de que sea necesario sustituirlos. Los filtros de polen solo se pueden limpiar con un aspirador. Si el grado de suciedad es demasiado alto o el filtro está dañado, se debe utilizar un filtro nuevo.
El indicador de cambio de filtro se restablece pulsando el botón de evento durante 3 segundos. Esto también restablece el tiempo de ejecución.
Funcionamiento y función del interruptor de serie con control universal
Se puede seleccionar un total de 4 niveles de ventilación pulsando los interruptores basculantes. Si, como se muestra en la ilustración, ambos interruptores basculantes están ajustados a la parte inferior, el nivel 0 está activo. Esto significa que los ventiladores funcionan permanentemente a un nivel muy bajo o están apagados (dependiendo del ajuste de control). La llamada regulación de la humedad es una excepción.
Si solo se acciona el interruptor basculante izquierdo y el derecho permanece en la posición superior, el ventilador funciona a la velocidad I. Si el interruptor basculante derecho se conmuta hacia arriba y el izquierdo permanece hacia abajo, el nivel II está activo.
Si ambos balancines se conmutan hacia arriba, se activa la tercera etapa. Los ventiladores entregan el caudal volumétrico máximo en esta etapa.
Tiempo de continuación
Se puede activar un tiempo de continuación para los niveles de ventilación más altos. El ventilador continúa funcionando en esta función durante 15 minutos o 30 minutos (ajustes de control).
Funcionamiento a intervalos
Cuando el funcionamiento a intervalos está activado, el ventilador funciona cada 4 horas durante 30 minutos o cada 2 horas durante 15 minutos en el nivel II.
Control de la humedad
Si esta función está ajustada y el nivel 0 está activado en el interruptor de serie, las unidades de ventilación intercambian automáticamente el aire cargado de humedad en etapas de volumen según la demanda. Esta función se señala con un LED verde. Parpadea a intervalos de aprox. 15 segundos en el interruptor.
Cambio de filtro
Si es necesario cambiar un filtro, esto se indica mediante un LED rojo permanente en el interruptor. Para ello, retire la cubierta del panel interior y retire el filtro. Este se puede limpiar en el lavavajillas o con agua y detergente. A continuación, el filtro seco se vuelve a colocar en el soporte del marco del filtro. A continuación, la cubierta del panel interior debe encajarse en la posición "abierta".
Nuestros filtros regenerables se pueden limpiar fácilmente de 4 a 5 veces antes de que sea necesario sustituirlos. Los filtros de polen solo se pueden limpiar con un aspirador. Si el grado de suciedad es demasiado alto o el filtro está dañado, se debe utilizar un filtro nuevo.
El indicador de cambio de filtro se restablece moviendo rápidamente el interruptor basculante izquierdo hacia adelante y hacia atrás. Si el filtro necesita ser limpiado antes de que el LED rojo se ilumine, esto se puede hacer fácilmente. El intervalo de limpieza debe ser reiniciado. Esto también se hace moviendo rápidamente el interruptor basculante izquierdo hacia adelante y hacia atrás tres veces en 3 segundos.
Si tiene alguna pregunta, su empresa local de calefacción o instalación eléctrica estará encantada de ayudarle.
