Manual de NovaStar VX400 Pro

Introducción

El VX400 Pro es un controlador todo en uno que combina funcionalidades de procesamiento y control de vídeo en un solo dispositivo. Equipado con 4 puertos Ethernet, admite tres modos de trabajo: controlador de vídeo, convertidor de fibra y ByPass. Capaz de gestionar hasta 2,66 millones de píxeles, el VX400 Pro puede emitir a una anchura máxima de 10 240 píxeles y una altura de 8192 píxeles, lo que lo hace perfecto para controlar pantallas LED ultraanchas y ultraaltas in situ.

El VX400 Pro cuenta con una potente recepción de señal de vídeo y capacidades de procesamiento, que admiten una resolución máxima de 4K×2K@60Hz para la entrada de vídeo. Puede gestionar múltiples entradas de señal de vídeo e incluye funciones como 6 capas, escalado de salida, baja latencia y calibración de brillo y croma a nivel de píxel. Estas funciones se combinan para ofrecer una calidad de visualización de imagen excepcional.

Con varias opciones de control disponibles, el VX400 Pro se puede utilizar a través del mando del panel frontal, NovaLCT, la aplicación Unico y VICP, lo que le proporciona una experiencia de control cómoda y sin esfuerzo.

El VX400 Pro está alojado en una carcasa de calidad industrial que, combinada con sus potentes capacidades de procesamiento y transmisión de vídeo, lo hace robusto y adecuado para entornos operativos complejos. El VX400 Pro es perfecto para alquileres de gama media y alta, sistemas de control de escenarios y pantallas LED de paso fino.

Características

Múltiples conectores, entrada y salida libres

• Una gama completa de conectores de entrada
  • 1x HDMI 2.0 (IN & LOOP)
  • 2x HDMI 1.3
  • 1x puerto de fibra óptica 10G (OPT1)
  • 1x 3G-SDI (IN & LOOP)
  • 1x USB 3.0 (Reproduce imágenes o vídeos guardados en una unidad USB).
• Conectores de salida
  • 4x puertos Gigabit Ethernet
    Un solo dispositivo admite hasta 2,6 millones de píxeles, con una anchura máxima de 10 240 píxeles y una altura máxima de 8192 píxeles.
  • 2x salidas de fibra
    OPT1 envía la salida a través de los puertos Ethernet 1~4.
    OPT2 copia o realiza una copia de seguridad de la salida en los puertos Ethernet 1~4.
  • 1x HDMI 1.3
    Para la visualización de la monitorización.
  • 1x conector 3D
    Conecte directamente un emisor 3D de terceros.

• OPT1 auto adaptable para entrada de vídeo o salida de tarjeta de envío
  Gracias al diseño auto adaptable, OPT1 se puede utilizar como conector de entrada o de salida, en función del dispositivo conectado.
• Entrada y salida de audio
  • Entrada de audio acompañada de fuentes HDMI
  • Entrada y salida de audio independiente de 3,5 mm
  • Volumen de salida ajustable
• Topología libre
  Configuración de pantalla flexible sin restricción de rectángulo en un solo puerto Ethernet. El rectángulo circunscrito máximo de la pantalla grande cargada por el dispositivo debe estar dentro de la capacidad de carga del dispositivo.
  Se requieren tarjetas receptoras específicas.
• Baja latencia
  Al habilitar la función de baja latencia y el modo ByPass, el retardo del dispositivo se puede reducir a 0 fotogramas.
• Sincronización de salida
  Una fuente de entrada conectada al conector de vídeo del dispositivo se puede utilizar como fuente de sincronización para garantizar que las imágenes de salida de todas las unidades en cascada estén sincronizadas.
• Gestión de EDID
  Importe y exporte archivos EDID.

Diversas posibilidades de visualización para una configuración flexible

• Fácil guardado y carga preestablecidos
  • Se admiten hasta 256 preajustes definidos por el usuario
  • Cargue un preajuste simplemente pulsando un botón.
  • Guarde, sobrescriba y elimine un preajuste.
  • Previsualice el diseño de la capa guardado en el preajuste.
• Visualización de múltiples capas
• Admite recursos de capa de 62K×1K.
  Los usuarios pueden crear capas en tres especificaciones diferentes: 4K×2K, 4K×1K y 2K×1K. Estas capas utilizarán recursos de capa de 2K de 4x, 2x y 1x respectivamente, en función de la capacidad del conector de la fuente de entrada utilizado para abrir las capas.
  • Tamaño y posición de capa ajustables
  • Prioridad de capa ajustable
  • Relación de aspecto ajustable
• Función OSD
  • Admite el OSD de texto y el OSD de imagen. Para el OSD de texto, hay cuatro componentes disponibles, incluyendo el OSD de texto estático, el OSD de texto dinámico, el OSD de clima y el OSD de tiempo.
  • Admite la personalización del contenido del texto, la fuente, el color de la fuente, el tamaño, la opacidad y el color de fondo.
  • Admite la configuración de la dirección de desplazamiento, la posición inicial y la velocidad para el OSD de texto dinámico.

• Función 3D

  • Solución tradicional: conecte el emisor EMT200 Pro 3D al puerto Ethernet del dispositivo y utilice las gafas 3D compatibles para disfrutar de una experiencia visual 3D.

  • Nueva solución: conecte el emisor 3D de terceros al conector 3D del dispositivo y utilice las gafas 3D compatibles para disfrutar de una experiencia visual 3D.

Nota: Cuando la función 3D está habilitada y el formato de la fuente de vídeo es Side-by-Side o Top-and-Bottom, la capacidad de salida del dispositivo se reducirá a la mitad.

• Escalado de imagen personalizado

  • Admite tres tipos de modos de escalado de imagen, incluyendo pantalla completa, píxel a píxel y personalizado.

• Potente procesamiento de vídeo

  • Basado en las tecnologías de procesamiento de calidad de imagen SuperView III para proporcionar un escalado de salida continuo.

  • Visualización de pantalla completa con un solo clic

  • Recorte de entrada libre

• Ajuste de color

  • Admite la gestión del color de salida, incluyendo el brillo, la saturación, el contraste y el tono.

• Calibración de brillo y croma a nivel de píxel

Trabaje con el software de calibración NovaLCT y NovaStar para admitir la calibración de brillo y croma en cada LED, lo que puede eliminar eficazmente las discrepancias de color y mejorar en gran medida el brillo de la pantalla LED y la consistencia de croma, permitiendo una mejor calidad de imagen. También se admite la función de visualización de la imagen en la pantalla para la prueba.

Reproducción USB, ahorro de tiempo y sin esfuerzo

• Admite la reproducción USB para una comodidad instantánea de conectar y listo.

Múltiples modos de dispositivo y modos de funcionamiento, convenientes y eficientes

• Varios modos de trabajo

  • Controlador de vídeo

  • Convertidor de fibra

  • ByPass

• Múltiples opciones de control

  • Mando del panel frontal del dispositivo

  • Unico

    • Se admiten tanto el software cliente como el control de la página web.

  • NovaLCT

  • Aplicación VICP

  • Control remoto (opcional)
    Habilite o deshabilite el modo de espera del dispositivo, encienda o apague la pantalla, ajuste el brillo de la pantalla y el volumen de salida, cambie los preajustes, establezca los parámetros de reproducción USB, ajuste la calidad de la imagen de salida, cambie las fuentes de entrada de la capa y configure la función 3D a través de un control remoto.
    Para las descripciones de los botones y funciones del control remoto, consulte el manual de usuario.

Guardado de datos después de un fallo de alimentación y diseño de copia de seguridad, estable y fiable

• Copia de seguridad de extremo a extremo

  • Copia de seguridad entre dispositivos

  • Copia de seguridad entre fuentes de entrada

  • Copia de seguridad entre puertos Ethernet

  • Copia de seguridad entre puertos OPT y Ethernet

  • Doble copia de seguridad de la tarjeta receptora

• Prueba de copia de seguridad del puerto Ethernet
  Compruebe si las imágenes prealmacenadas, los puertos Ethernet de copia de seguridad y los dispositivos surten efecto sin enchufar y desenchufar los cables Ethernet.

• Guardado de datos después de un fallo de alimentación
  Después de un apagado normal o un corte de alimentación inesperado, al volver a conectar la alimentación se restaurarán automáticamente los ajustes guardados anteriormente en el dispositivo.

• La prueba de estabilidad rigurosa 24/7 bajo temperaturas extremas altas y bajas demostró una estabilidad y fiabilidad robustas.

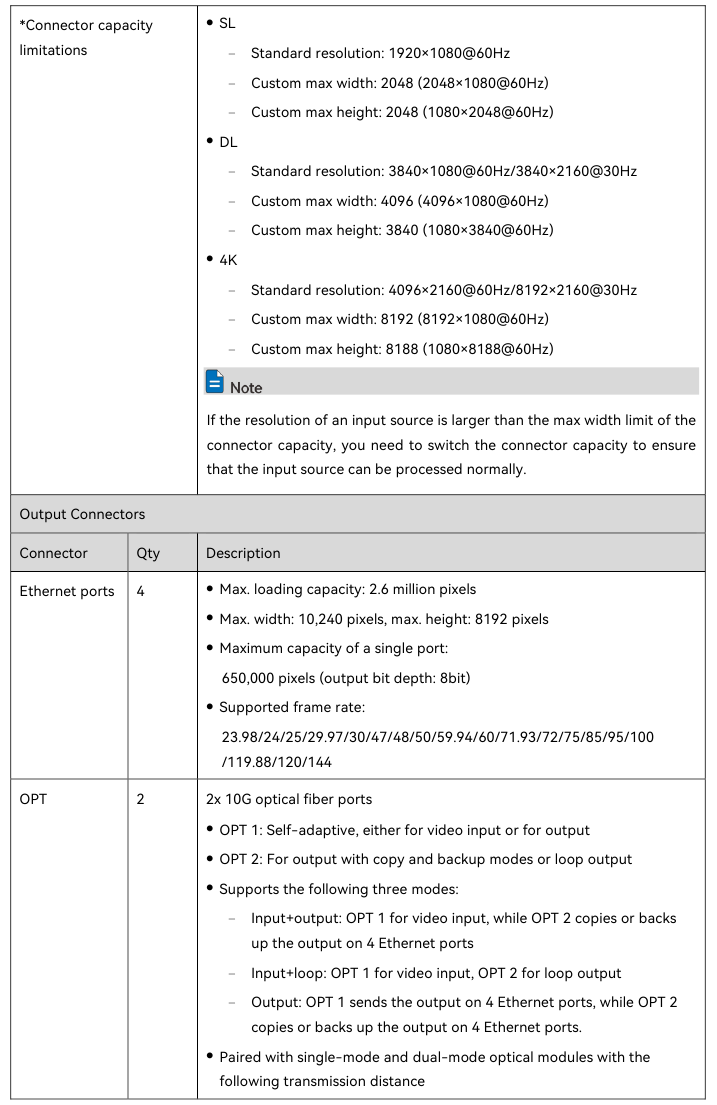

Tabla 4-1 Limitaciones de la función

Tabla 4-2 Latencia en el VX400 Pro

Apariencia

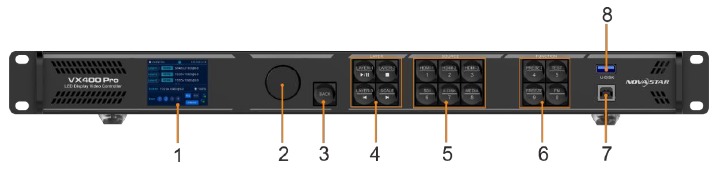

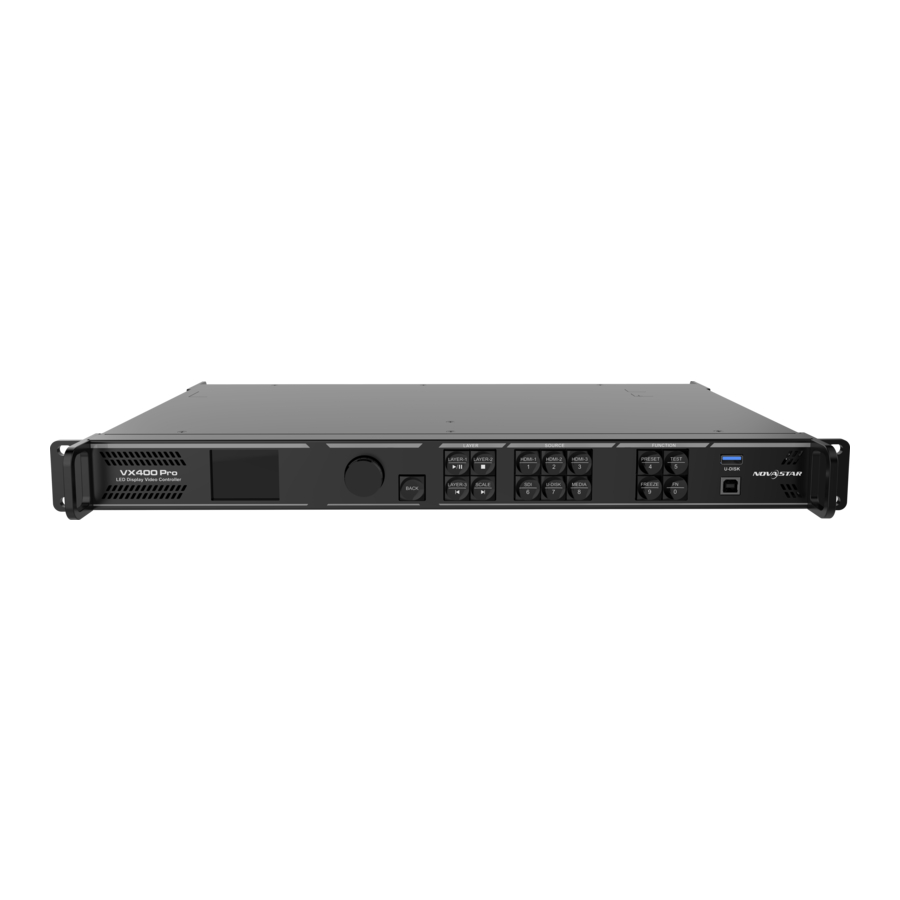

Panel frontal

La imagen mostrada es solo para fines ilustrativos. El producto real puede variar debido a la mejora del producto.

Nota
Mantenga pulsados simultáneamente el botón giratorio y el botón ATRÁS durante 3 segundos o más para bloquear o desbloquear los botones del panel frontal.

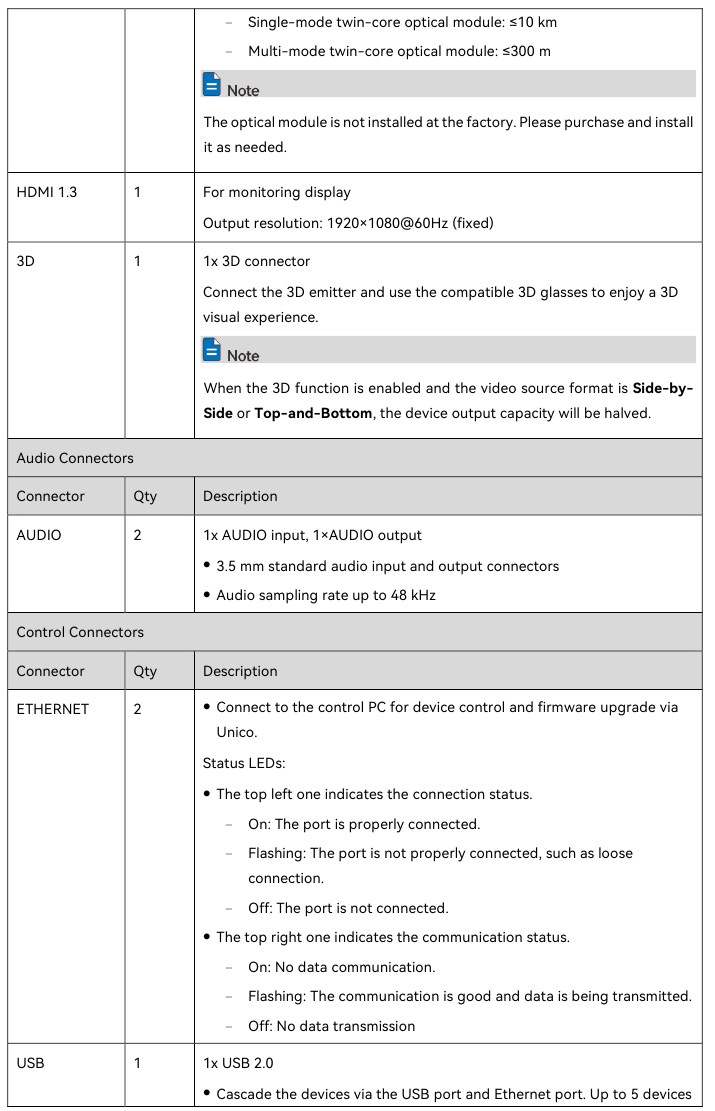

Panel trasero

La imagen mostrada es solo para fines ilustrativos. El producto real puede variar debido a la mejora del producto.

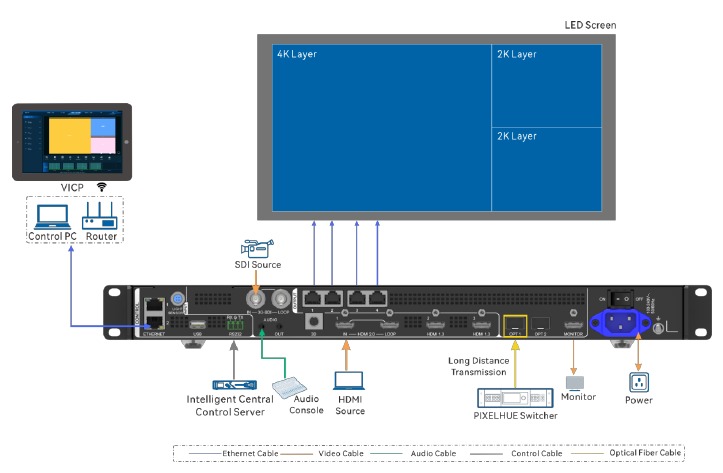

Aplicaciones

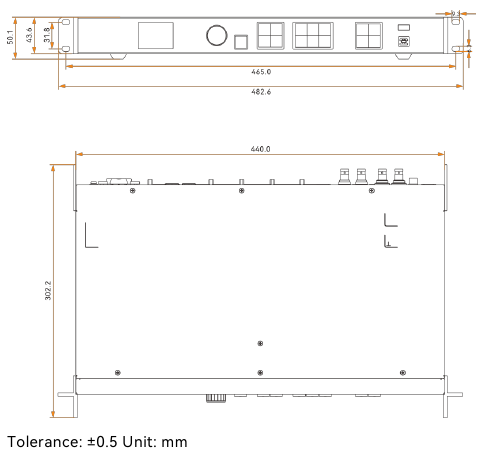

Dimensiones

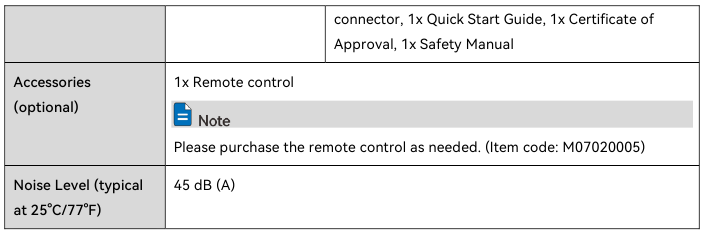

Especificaciones

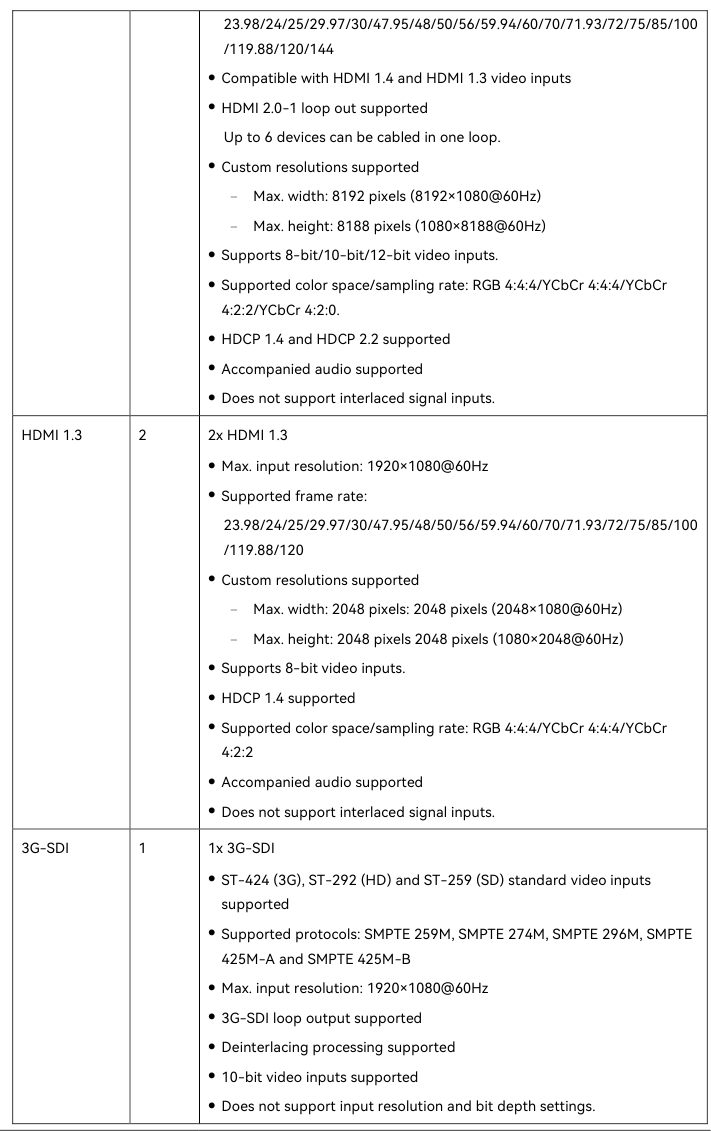

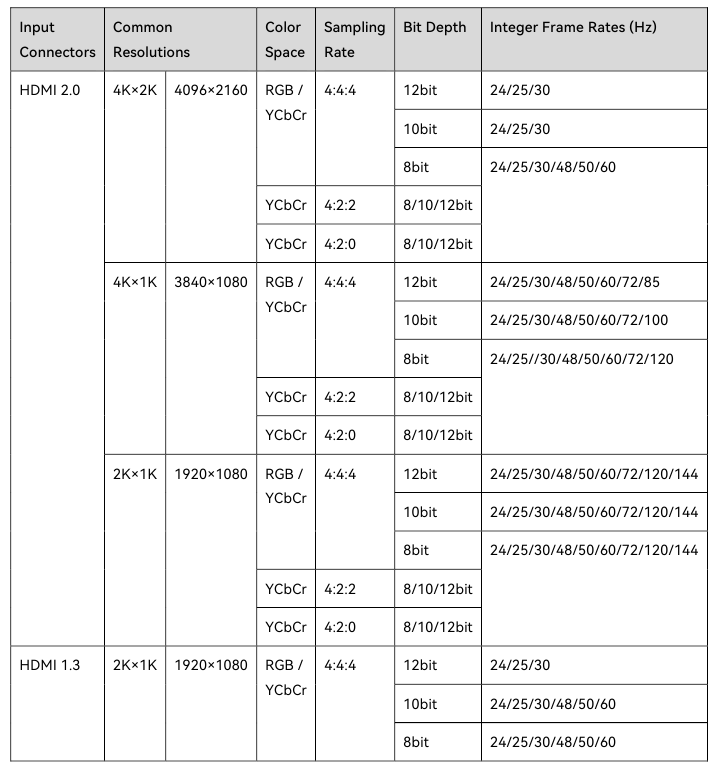

Características de la fuente de vídeo

Nota
La tabla anterior muestra solo algunas resoluciones comunes y velocidades de fotogramas enteras. También se admite la adaptación a velocidades de fotogramas decimales, incluyendo 23.98/29.97/59.94/71.93/119.88 Hz

Notas y precauciones

Notas para la batería

• La batería no está diseñada para ser reemplazada.
• La eliminación de una batería en el fuego o en un horno caliente, o el aplastamiento o corte mecánico de una batería puede provocar una explosión.
• Dejar una batería en un entorno con una temperatura extremadamente alta puede provocar una explosión o la fuga de líquido o gas inflamable.
• Una batería sometida a una presión de aire extremadamente baja puede provocar una explosión o la fuga de líquido o gas inflamable.

Notas para la instalación

Cuando el producto necesite ser instalado en el rack, se deben usar al menos 8 tornillos M5 para fijarlo. El rack para la instalación deberá soportar al menos 15 kg de peso.

• Entorno operativo elevado — Si se instala en un conjunto de rack cerrado o de varias unidades, la temperatura ambiente de funcionamiento del entorno del rack puede ser superior a la temperatura ambiente de la sala. Por lo tanto, se debe tener en cuenta la instalación del equipo en un entorno compatible con la temperatura ambiente máxima (Tma) especificada por el fabricante.
• Flujo de aire reducido — La instalación del equipo en un rack debe ser tal que la cantidad de flujo de aire necesaria para el funcionamiento seguro del equipo no se vea comprometida.
• Carga mecánica — El montaje del equipo en el rack debe ser tal que no se logre una condición peligrosa debido a una carga mecánica desigual.
• Sobrecarga del circuito — Se debe tener en cuenta la conexión del equipo al circuito de alimentación y el efecto que la sobrecarga de los circuitos podría tener en la protección contra sobrecorriente y el cableado de alimentación. Se debe tener en cuenta la clasificación de la placa de identificación del equipo al abordar esta preocupación.
• Puesta a tierra fiable — Se debe mantener una puesta a tierra fiable del equipo montado en rack. Se debe prestar especial atención a las conexiones de alimentación que no sean conexiones directas al circuito derivado (por ejemplo, el uso de regletas).

Otros

• Nota: Este producto solo se puede colocar horizontalmente. No lo monte verticalmente ni boca abajo.

• Este es un producto de Clase A. En un entorno doméstico, este producto puede causar interferencias de radio, en cuyo caso es posible que el usuario deba tomar las medidas adecuadas.

• Lea atentamente las especificaciones y utilice el producto de acuerdo con los requisitos. Si tiene alguna pregunta sobre las especificaciones, póngase en contacto con nosotros de inmediato. Si utiliza el producto de forma incorrecta, sin seguir los requisitos o con fines ilegales, será el único responsable de las consecuencias que se deriven de ello.

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de NovaStar VX400 Pro

Idiomas disponibles
