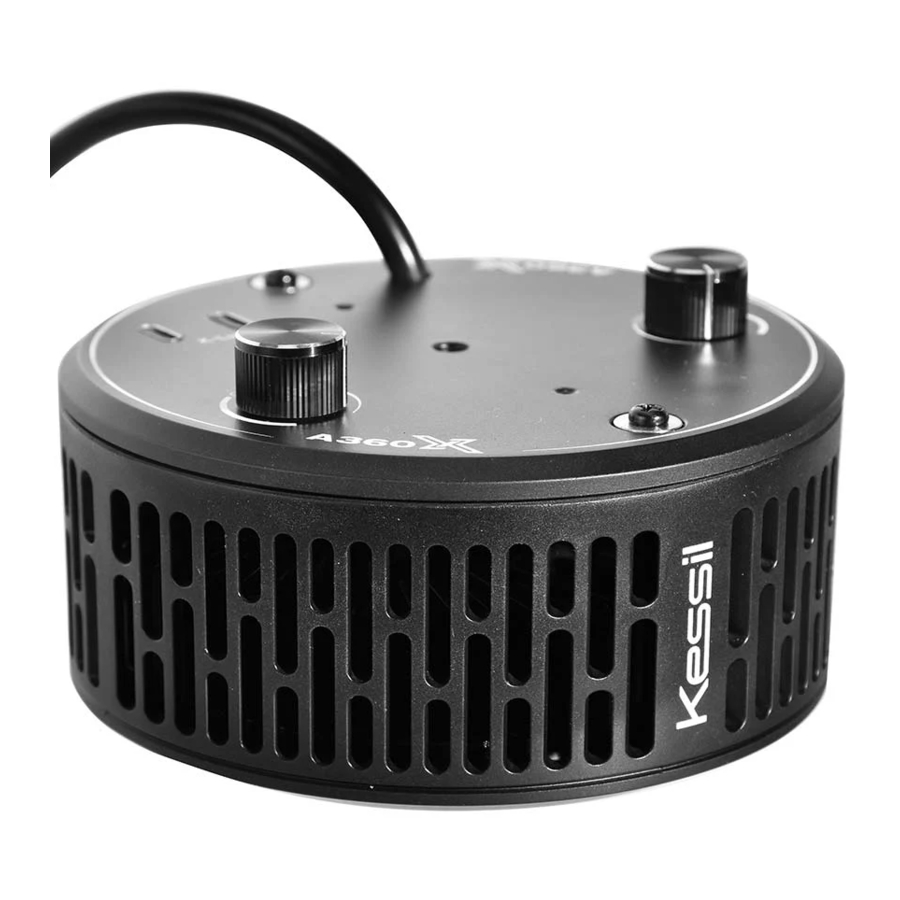

Manual del kessil A360X

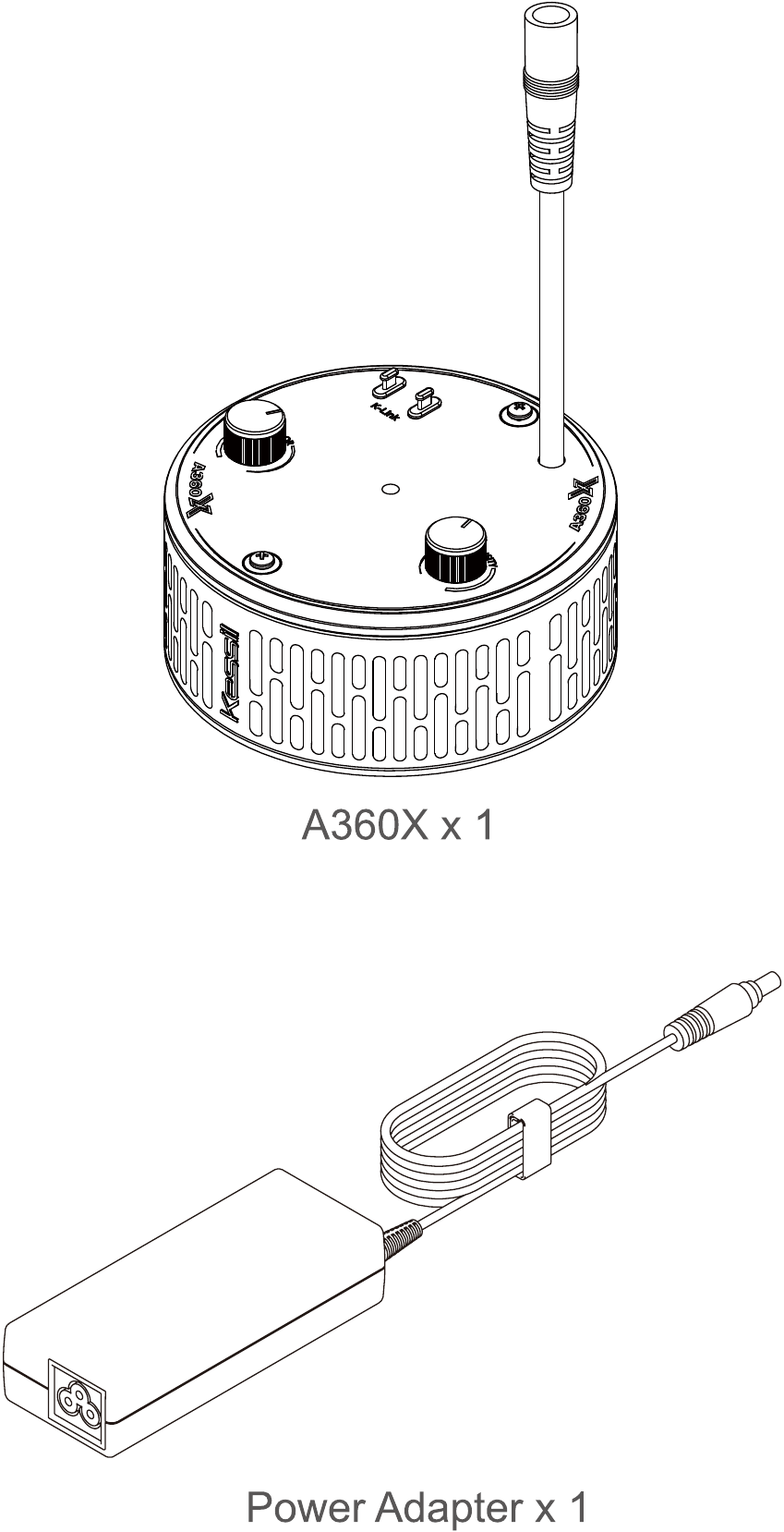

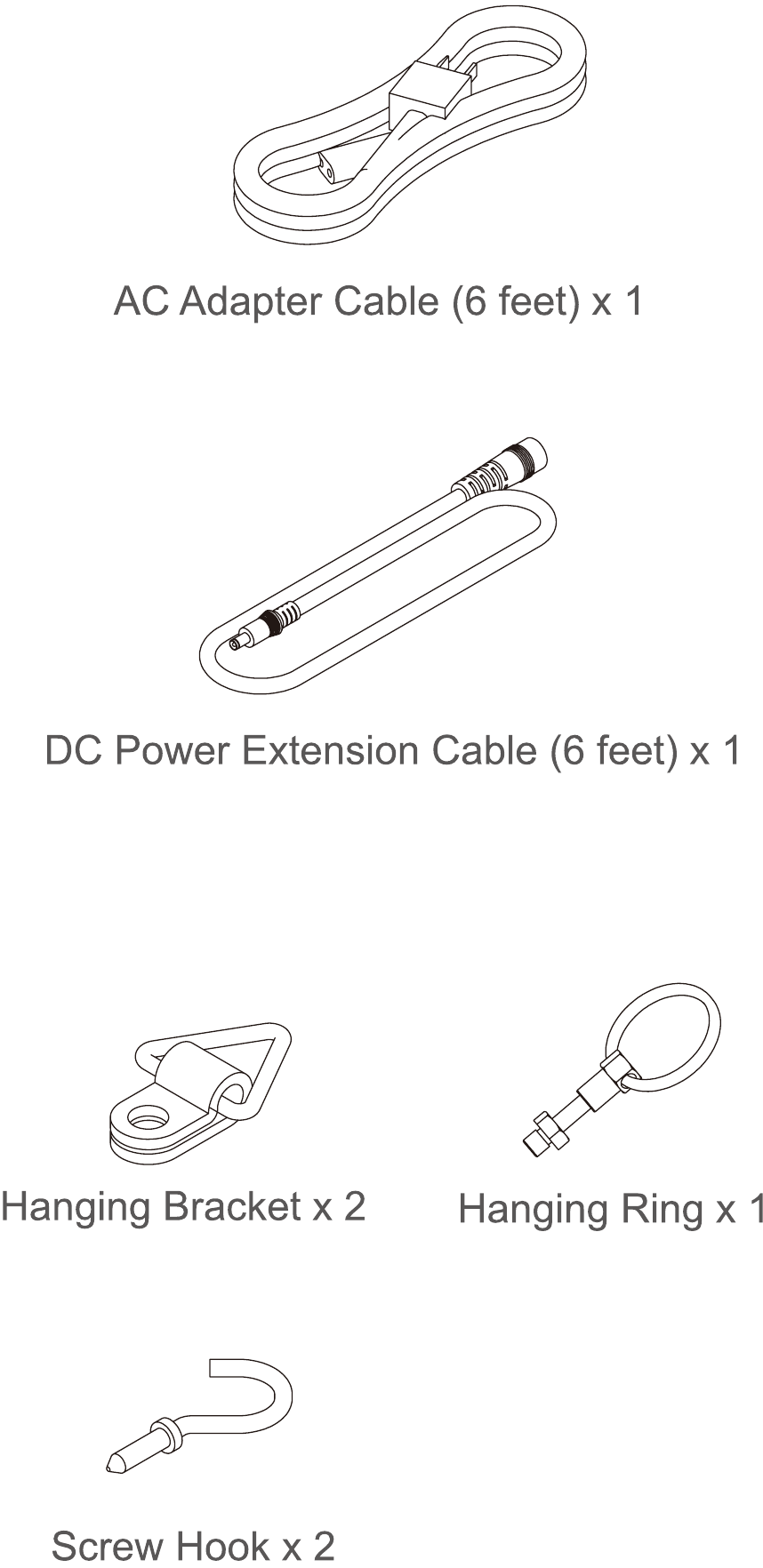

Contenido de la caja

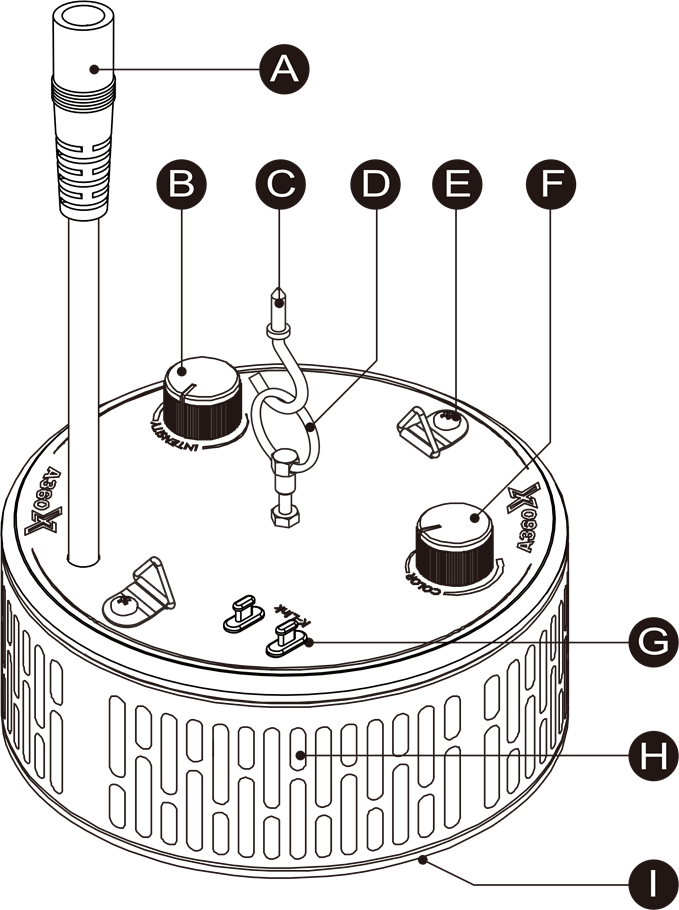

Diagrama de piezas

1. Cable de alimentación
2. Botón de ajuste de la intensidad
3. Gancho de rosca
4. Anillo de suspensión
5. Soporte de suspensión
6. Botón de ajuste del color
7. K-Link
8. Orificios de ventilación
9. Lente

Primeros pasos

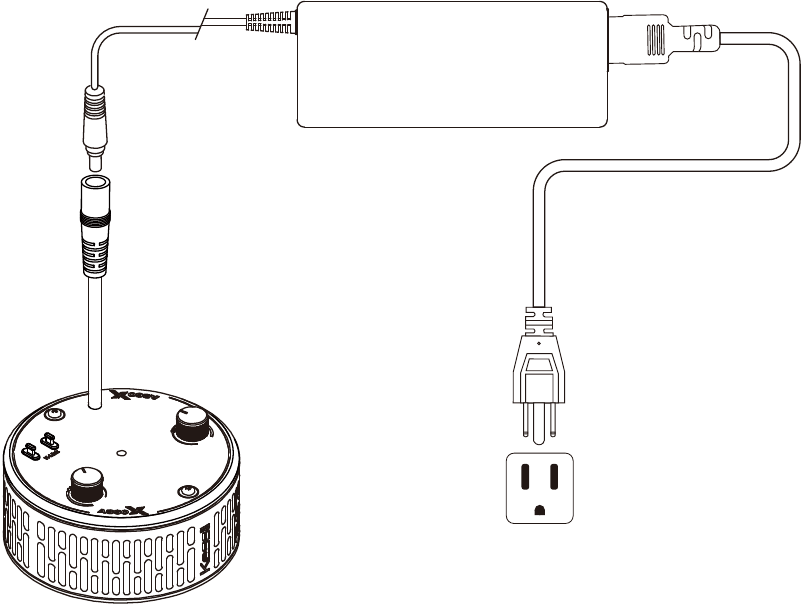

Paso 1: Alimentación

Conecte el A360X al adaptador de corriente y enchúfelo a una toma de corriente de pared. Gire el botón de ajuste de la intensidad (B) hacia la derecha para encender la luz.

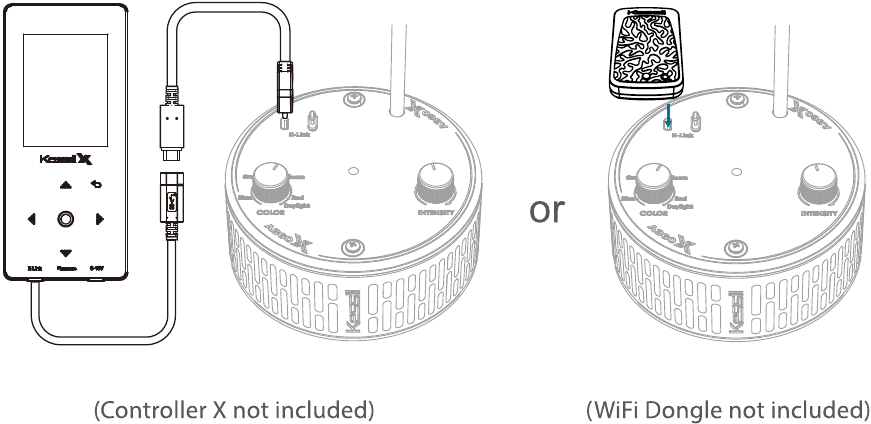

Paso 2: Control

• Gire el botón de ajuste de la intensidad (B) para ajustar el brillo de la luminaria.
• Gire el botón de ajuste del color (F) para ajustar la luz al color deseado.
• El A360X se puede conectar y controlar a través del Kessil Spectral Controller X con un cable USB tipo C (cable K-Link) o a través del WiFi Dongle.

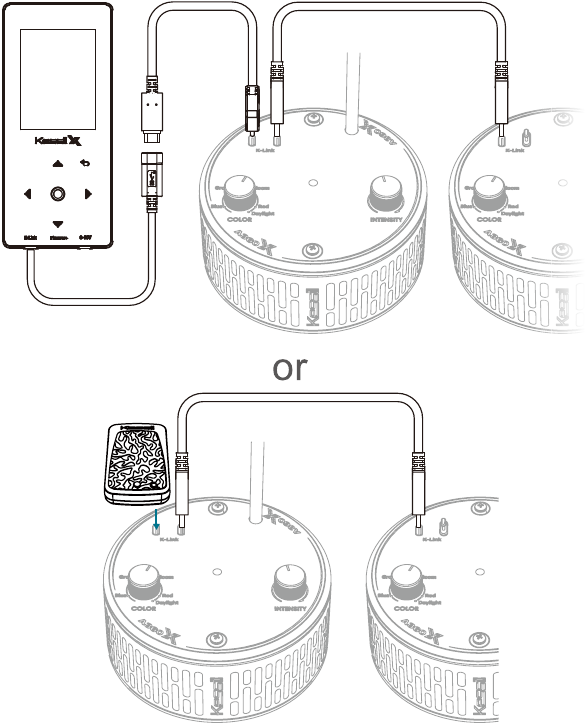

Paso 3: Control de varios A360X

• Conecte dos o más luces con cables K-Link como se muestra en la imagen.
• Se pueden controlar varias luces A360X (Tuna Blue, Tuna Sun y Refugium) juntas, ya sea manualmente, con un controlador externo o con el WiFi Dongle.
• Cuando se controla sin un controlador externo o WiFi Dongle, los controles de ajuste de cualquier luz controlan todas las demás luces de la cadena.

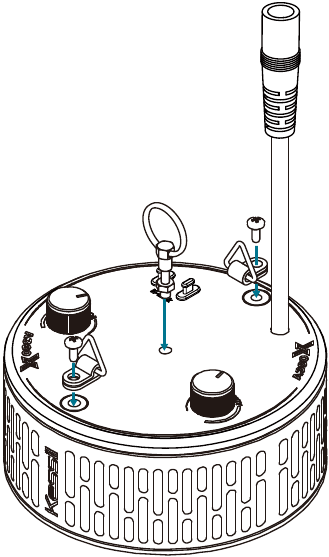

Paso 4: Montaje

• Enrosque el anillo de suspensión (D) en el orificio del tornillo central.
• Cuelgue la luz con los dos ganchos de rosca (C) y los dos soportes de suspensión (E).
• Para instalar los soportes de suspensión (E), retire los tornillos del A360X, utilice los mismos tornillos para fijar los elementos de fijación con anillos triangulares en la luminaria.


Mantenimiento

1. Mantenga los orificios de entrada de aire, los orificios de ventilación (H) y el ventilador libres de polvo. Para limpiar el ventilador, desenchufe la unidad e inserte la punta de un soplador de polvo de CO2 (o un soplador de polvo similar) en uno de los orificios de ventilación (H) de la carcasa exterior de la unidad. Manténgalo pulsado y rocíe. También puede aspirar suavemente la luz a través de los orificios de ventilación.
2. Mantenga la lente (l) limpia. Si la lente se contamina con agua, polvo u otras partículas, desenchufe la unidad y limpie la lente con alcohol isopropílico. Humedezca un bastoncillo de algodón o una servilleta con alcohol isopropílico, limpie suavemente la superficie de la lente y déjela secar.
3. Mantenga las cubiertas de plástico de los puertos K-Link enchufadas cuando los puertos no estén en uso. Mantenga los puertos limpios en todo momento.

Guía de solución de problemas

Asegúrese de realizar el mantenimiento antes de realizar cualquier solución de problemas.

Especificaciones del producto

Iluminador

Adaptador de corriente listado

Instrucciones de seguridad

1. NO utilice un adaptador de corriente que esté fuera de las especificaciones. Esto es un peligro de incendio y puede provocar fallos en la unidad.
2. NO lo utilice en exteriores. Esta unidad está diseñada para uso en interiores únicamente.
3. NO exponga la unidad a un entorno extremadamente húmedo ni la sumerja en agua. Esto puede provocar fallos en la unidad.
4. NO coloque el iluminador en funcionamiento en contacto cercano con ningún objeto. Esto puede provocar que los objetos se calienten y que la unidad se sobrecaliente.
5. MANTENGA la lente (l) alejada de objetos afilados. Los objetos afilados pueden romper la lente y provocar fallos en la unidad.
6. NO cubra ni coloque objetos sobre el adaptador de corriente. El adaptador de corriente no debe estar contenido en un espacio hermético.

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual del kessil A360X
