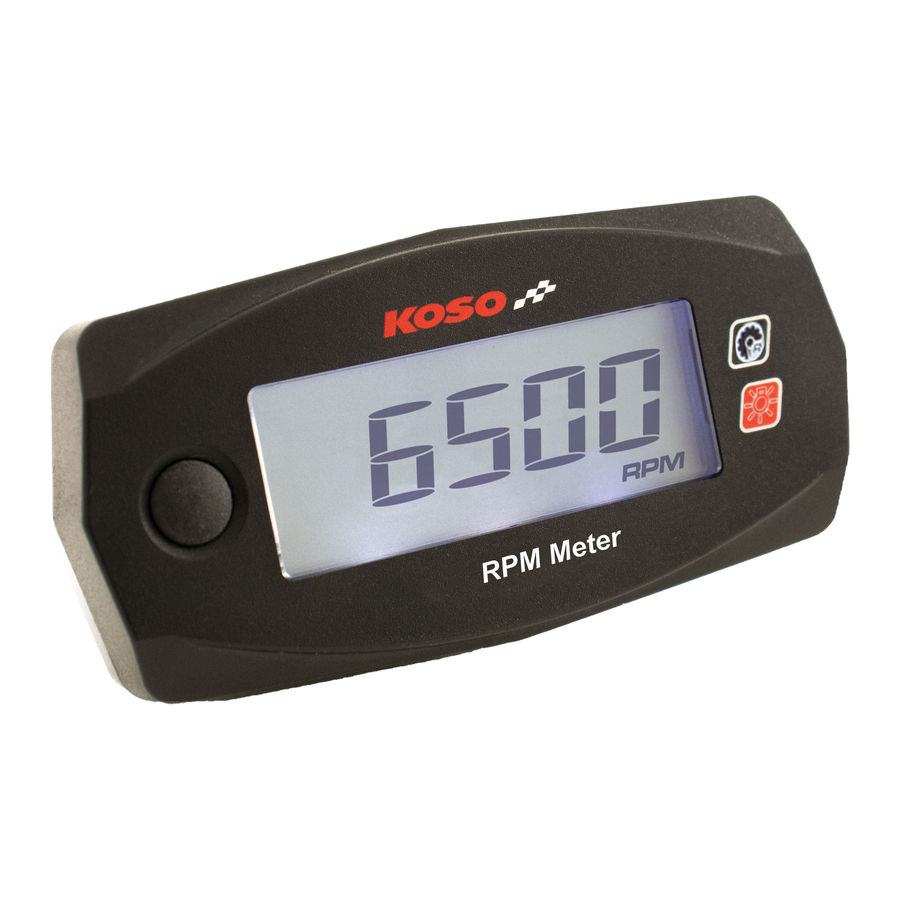

Manual mini Koso
Introducción
Aviso
- 'El medidor LCD es compatible con la batería CR 2032.
- 'Para la instalación, siga los pasos descritos en el manual. Cualquier daño causado por una instalación incorrecta será imputado a los usuarios.
- 'NO desmonte ni cambie ninguna pieza que no esté descrita en el manual.
- El examen o mantenimiento interior debe ser realizado por nuestros profesionales.
SIGNIFICADO DE LA MARCA:
NOTA Puede obtener los detalles de la instalación de la información detrás de la marca.
Algunos procesos deben seguirse para evitar la afección causada por una instalación incorrecta.
Algunos procesos deben seguirse para evitar daños a usted mismo o al público.
Algunos procesos deben seguirse para evitar daños al vehículo,
PULSE EL BOTÓN UNA VEZ
PULSE EL BOTÓN DURANTE 3 SEGUNDOS
Accesorio
- Medidor LCD X1
![]()
- Cubierta del medidor X1
![]()
- Conexión a medio camino X2
![]()
- M3 x 120
Tornillo de fijación de cabeza hueca HEX x2
![]()
- Tuerca M3 x P0.5X2
![]()
- Batería X1
![]()
- Velcro X 1 juego
![]()
NOTA Póngase en contacto con el distribuidor local si los artículos que abre no son los mismos que los enumerados anteriormente.
Instrucciones de instalación
Siga estos pasos al instalar.
- Medidor LCD (Accesorio 1)
- Tornillo de fijación de cabeza hueca HEX (Accesorio 4)
- Tuerca (Accesorio 5)
- Cubierta del medidor (Accesorio 2)
- Medidor LCD (Accesorio 1)
- Cubierta del medidor (Accesorio 2)
- Velcro-Macho (Accesorio 7)
- Velcro-Hembra (Accesorio 7)
NOTA
Elija el método A o B según su necesidad de instalación

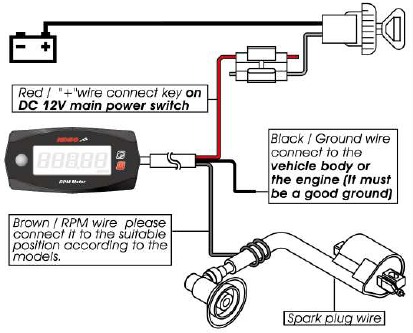

Instrucciones de instalación del cableado

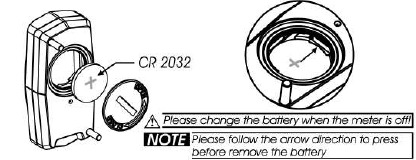

Instrucciones de instalación de la batería
Sistema de encendido de nuevo tipo
Para los modelos que vienen con la nueva bobina de encendido, envuelva el cable de RPM al menos 5 veces alrededor de la bujía como en el dibujo anterior.
Instrucción de la función
 Tacómetro digital | Rango de visualización: 0~15.000 RPM Unidad de visualización de RPM: 10 RPM |
 Pantalla interna | <0.5 Seg. |
| Registro MAX RPM | Rango de visualización: 0-15.000 RPM |
| Pulso de entrada RPM | Rango de ajuste: 0.5, 1, 1.5, 2, 2.5, 3, 4 5, 6 |
| Tensión de alimentación | DC 12V |
| Tipo de batería | CR 2032 |
| Duración de la batería | Aproximadamente 350 H (cuando el volumen de la batería es inferior a 250 mAh) |
| Rango de temperatura efectivo | -10~600 |
| Estándar del medidor | JIS D 0203 |
| Tamaño del medidor | An69.8 X L34.4 X Al 17.2 mm |
| Peso del medidor | Aproximadamente 47.6g |
Nota
El diseño y las especificaciones están sujetos a cambios sin previo aviso.

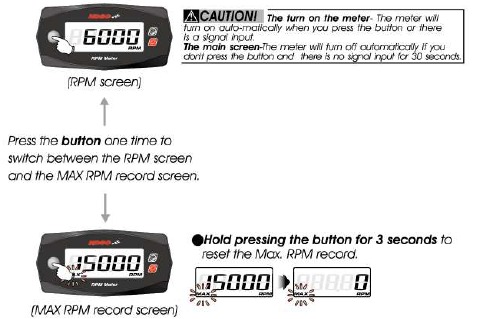

La instrucción de la función del botón
Nota
El medidor se apagará automáticamente si no pulsa el botón y no hay entrada de señal durante 30 segundos.

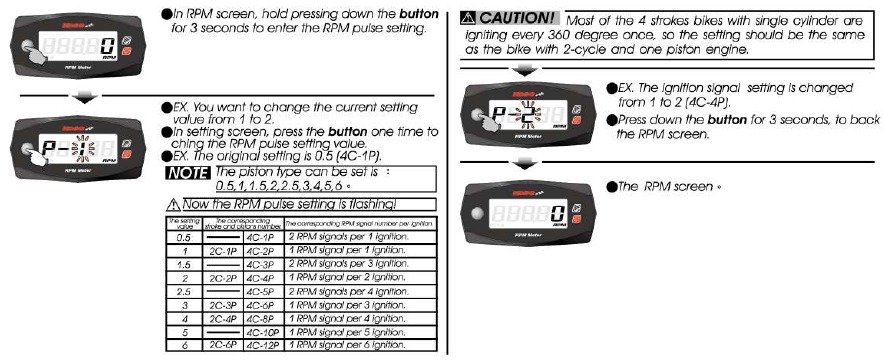

Ajuste del pulso de RPM
Resolución de problemas
La siguiente situación no indica un mal funcionamiento del medidor. Compruebe lo siguiente antes de llevarlo a reparar.
| Problema | Elemento de verificación | Problema | Elemento de verificación |
El medidor muestra información incorrecta |
| El tacómetro no aparece o aparece incorrectamente |
|
Por favor, cambie la batería interna. (CR 2032.)
Si aún no puede resolver los problemas de acuerdo con los pasos anteriores, póngase en contacto con los distribuidores o con nosotros.
