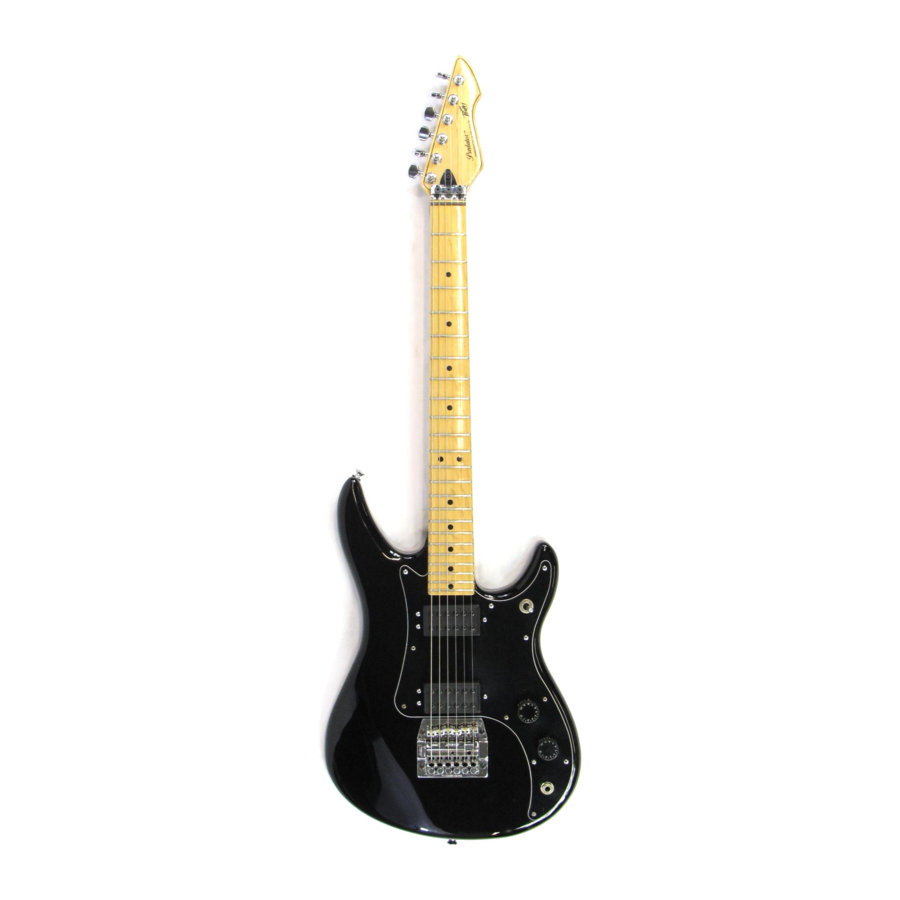

Manual de Peavey PREDATOR

FUNCIONAMIENTO

PARA EVITAR DESCARGAS ELÉCTRICAS O RIESGOS DE INCENDIO, NO EXPONGA ESTE INSTRUMENTO A LA LLUVIA NI A LA HUMEDAD. ANTES DE UTILIZAR ESTE INSTRUMENTO.

Mástil
El mástil selecto de arce rizado tiene una construcción bilaminada única (patente estadounidense n.º 4.237.944) para proporcionar una rigidez inigualable y evitar que se deforme. El alma de acero proporciona refuerzo adicional. Esta varilla de ajuste del mástil cuenta con roscas laminadas para mejorar la resistencia y evitar roturas.
Este instrumento cuenta con una longitud de escala "completa" de 24%" y tiene 23 trastes. El arco del diapasón tiene un radio de 12" para permitir excelentes características de bending de cuerdas sin los problemas de zumbido y "fretting out" asociados con los diapasones de radio más pequeños de 10". Los trastes son de plata de níquel al 18 %, medianos y de corona alta para un agarre más seguro al hacer bending de cuerdas.

Cuerpo
El cuerpo está hecho de la mejor madera dura seleccionada a mano, que está acabada en un color personalizado brillante. La nueva forma del cuerpo Naturalite™ ofrece un mayor acceso a los cutaways y a los 23 trastes. El contorno especial de la caja torácica permite un fácil manejo y más comodidad cuando el instrumento se utiliza con una correa de guitarra. (véase Cuidado del instrumento)

Pastillas
Las pastillas son humbuckers de 12 polos de alta salida, totalmente ajustables, diseñadas para aumentar el rango tonal y la flexibilidad del instrumento. Las pastillas son de tamaño estándar y están totalmente encapsuladas para reducir la microfonía y el ruido no deseados.
NOTA
ES VIRTUALMENTE IMPOSIBLE DESMONTAR LAS PASTILLAS SIN DESTRUIRLAS TOTALMENTE. CUALQUIER INTENTO DE HACERLO ANULARÁ LA GARANTÍA DE LOS COMPONENTES ELECTRÓNICOS.

Circuitería
La circuitería del instrumento es convencional, con la excepción de un control de volumen con compensación de tono, que minimiza las pérdidas de alta frecuencia cuando se utiliza a niveles de volumen reducidos. Sin embargo, los ajustes de volumen máximo maximizarán las capacidades tonales, por lo que el nivel de volumen debe controlarse en el amplificador siempre que sea posible.

Puente
El instrumento está equipado con un sistema de trémolo Kahler™ "Flyer™" original con abrazadera de bloqueo de cuerdas. (véase el paquete de documentación de Kahler™ incluido).

Hardware

• Sistema de trémolo de bloqueo Kahler™ original
• Cejuela superior Graphlon™
• Mandos de control acrílicos con anillo de agarre de elastómero
• Interruptor selector de pastillas de grado militar con cómodo mango de bate
• Conector de salida en la cara de la guitarra
• Golpeador laminado negro-blanco-negro
• Clavijeros de fundición a presión de primera calidad

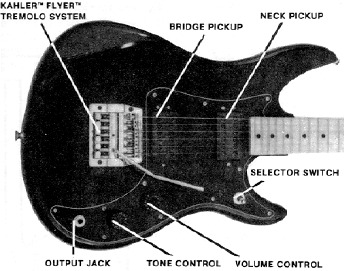

Controles:

1. Control de volumen:
   El control de volumen actúa como un volumen maestro, ya que controla el nivel total de la señal entregada desde ambas pastillas al conector de salida. Girar el mando de control en el sentido de las agujas del reloj aumentará el volumen; girar en sentido contrario a las agujas del reloj reducirá el volumen.
2. Control de tono:
   El control de tono, al igual que el control de volumen, funciona como un control maestro. Girar en el sentido de las agujas del reloj dará como resultado más agudos (altas frecuencias) y una tonalidad más brillante. Girar en sentido contrario a las agujas del reloj dará como resultado menos agudos y un sonido de tipo "más grave".
3. Interruptor selector de pastillas:
   Este interruptor de tres posiciones determina qué pastilla está operativa. Con la guitarra suspendida en la posición normal de interpretación, mover el mango del interruptor hacia arriba activa la pastilla de ritmo (mástil); la posición extrema hacia abajo activa la pastilla de agudos (puente); la posición central activa ambas pastillas simultáneamente en un modo humbucking.

Conector de salida:
El conector de salida es un conector telefónico convencional de ¼" que acepta cables de guitarra estándar.

Ajuste de la pastilla:
Los 12 tornillos individuales de las piezas polares de cada pastilla permiten un ajuste crítico de la pastilla para cada cuerda. Subir o bajar los tornillos más cercanos al puente aumentará o disminuirá la sensibilidad de los agudos. Subir o bajar los tornillos más cercanos al mástil aumentará o disminuirá la sensibilidad de los graves.
NOTA
SE DEBE TENER CUIDADO PARA MANTENER UNA SEPARACIÓN ADECUADA ENTRE LAS PASTILLAS Y LAS CUERDAS. UNA SEPARACIÓN INADECUADA PROVOCARÁ LA PÉRDIDA DE SUSTAIN Y POSIBLES ZUMBIDOS DE LAS CUERDAS AL TOCAR EN LOS TRASTES SUPERIORES.

Ajustes

Su instrumento ha sido cuidadosamente ajustado para una entonación precisa y facilidad de ejecución en la fábrica de Peavey. Sin embargo, su estilo de ejecución o sus requisitos de interpretación pueden requerir ajustes adicionales en algún momento en el futuro. Estos ajustes deben ser realizados por su distribuidor de Peavey. Sin embargo, con un poco de cuidado y ateniéndose estrictamente a las siguientes instrucciones, puede intentar realizar estos ajustes usted mismo.

LEA Y COMPRENDA LAS INSTRUCCIONES A FONDO ANTES DE INTENTAR CUALQUIER AJUSTE.

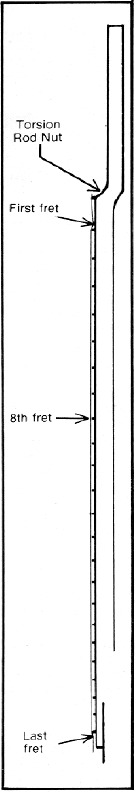

Ajuste del alma
Todos los mástiles de guitarra deben tener una ligera cantidad de curvatura para evitar que las cuerdas zumben en los trastes. Para establecer la "rectitud" del mástil, se debe utilizar una llave para alma Peavey n.º 75031001 (disponible en un centro de accesorios de Peavey).

1. Afinar el instrumento al tono estándar (A-440).
2. Presionar la sexta cuerda (MI grave) en el primer y último traste.
3. Comprobar la separación entre la cuerda y el octavo traste.
4. La separación no debe ser inferior a 0,012" ni superior a 0,025".
5. Para aumentar la separación, afloje (en sentido contrario a las agujas del reloj) la tuerca del alma. Se consigue menos separación (enderezamiento del mástil) apretando la tuerca.

   POR LO GENERAL, NO ES NECESARIO GIRAR LA TUERCA DEL ALMA MÁS DE UNA VUELTA COMPLETA EN CUALQUIER DIRECCIÓN. UN CUARTO O MEDIA VUELTA SUELE SER SUFICIENTE PARA REALIZAR LA MAYORÍA DE LOS AJUSTES. UNA ROTACIÓN EXCESIVA PUEDE CAUSAR DAÑOS EN EL MÁSTIL Y EN EL ALMA. SI ES NECESARIO APLICAR UNA FUERZA EXCESIVA PARA GIRAR LA TUERCA DEL ALMA, DEBE CONSULTAR A SU DISTRIBUIDOR DE PEAVEY O A LA FÁBRICA ANTES DE REALIZAR CUALQUIER AJUSTE ADICIONAL.
6. Repita los pasos del 1 al 5 hasta que se haya alcanzado la separación adecuada.

Inclinación del mástil
El ajuste de la inclinación del mástil funciona en conjunto con el ajuste de la altura del puente para establecer la altura general de las cuerdas. Este ajuste debe utilizarse siempre que sea posible para establecer la altura de las cuerdas en lugar del ajuste de la altura del puente.

1. Alivie ligeramente la tensión de las cuerdas desafinando la guitarra (aproximadamente de 1 a 2 pasos completos).
2. Afloje dos tornillos del mástil (los más cercanos al clavijero de la guitarra) aproximadamente 1 vuelta.
3. Afloje los dos tornillos restantes del mástil (los más cercanos al puente) aproximadamente 2 vueltas.
4. La altura de las cuerdas ahora se puede ajustar con el tornillo de inclinación del mástil que se encuentra dentro del quinto orificio de la placa del mástil. Se utiliza una llave Allen de 1/8" para realizar este ajuste. Girar el tornillo en el sentido de las agujas del reloj baja las cuerdas más cerca del diapasón.
   NOTA
   LA ALTURA DE LAS CUERDAS DEBE AJUSTARSE PARA ADAPTARSE A SU PROPIO ESTILO DE EJECUCIÓN PARTICULAR. DEBE TENERSE EN CUENTA QUE ESTABLECER LA ALTURA DE LAS CUERDAS DEMASIADO BAJA PROVOCARÁ UN ZUMBIDO Y UN CASCABELEO EXCESIVOS DE LAS CUERDAS, ESPECIALMENTE CON UNA TÉCNICA DE EJECUCIÓN "PESADA". UNA ACCIÓN EXCESIVAMENTE ALTA PROVOCARÁ PROBLEMAS DE ENTONACIÓN Y DISMINUIRÁ LA CAPACIDAD DE EJECUCIÓN.
5. Después del ajuste, apriete firmemente los cuatro tornillos de fijación del mástil.
6. Afinar la guitarra al tono estándar. Compruebe que las cuerdas tienen la altura y la facilidad de ejecución correctas. Si es necesario, repita los pasos del 1 al 5 hasta que la acción sea correcta.

Ajuste de la altura de la cejuela

NOTA
TODOS LOS AJUSTES DE ALTURA DE LA CEJUELA Y DE ENTONACIÓN DEBEN REALIZARSE ANTES DE APRETAR EL BLOQUEO DE LA CUERDA.
CONSULTE EL PAQUETE DE DOCUMENTACIÓN DEL KAHLER™ FLYER INCLUIDO.

Entonación de la cuerda:
Los ajustes precisos de la entonación de la cuerda aseguran que su instrumento tocará afinado en cualquier punto del mástil. Aunque la "entonación perfecta" es una imposibilidad física con un instrumento con trastes, los ajustes correctos maximizarán la precisión de las notas individuales arriba y abajo del mástil.
La entonación se establece comparando el tono de una cuerda al aire con el tono de la misma cuerda cuando se toca una octava más alta en el traste 12. La "longitud vibrante" real de esa cuerda se varía hasta que ambas notas estén en el tono correcto. La "longitud vibrante" de la cuerda se altera ajustando la cejuela del puente hacia adelante o hacia atrás, dependiendo de si la nota presionada es más aguda o más grave en tono que la nota al aire. Si la nota presionada es más aguda que la nota al aire, la longitud vibrante de la cuerda debe aumentarse: mueva la cejuela del puente hacia atrás, lejos de las pastillas. Si la nota presionada es plana, la longitud vibrante debe acortarse: mueva la cejuela del puente hacia adelante, hacia las pastillas, para acortar la longitud.
NOTA
A MENUDO ES DIFÍCIL PARA EL OÍDO NO ENTRENADO DETERMINAR CUÁNDO LA NOTA AL AIRE Y LA NOTA PRESIONADA ESTÁN EXACTAMENTE EN EL MISMO TONO. ALGUNOS MÚSICOS ENCUENTRAN QUE COMPARAR EL ARMÓNICO DEL TRASTE 12 DE LA CUERDA (EN LUGAR DE LA NOTA AL AIRE) CON LA NOTA PRESIONADA ES MUCHO MÁS FÁCIL. UN ARMÓNICO SE TOCA PULSANDO LA CUERDA CON LA MANO DERECHA MIENTRAS SE TOCA LA CUERDA CON EL DEDO ÍNDICE IZQUIERDO (LO MÁS LIGERO POSIBLE) DIRECTAMENTE POR ENCIMA DEL TRASTE DOCE. EL DEDO ÍNDICE IZQUIERDO SE RETIRA LO MÁS RÁPIDO POSIBLE DESPUÉS DE PULSAR LA CUERDA, PRODUCIENDO UN EFECTO DE "CAMPANILLA". ESTA NOTA DE CAMPANILLA SE COMPARA ENTONCES CON LA NOTA PRESIONADA.
PARA UNA MAYOR FACILIDAD Y UN ALTO GRADO DE PRECISIÓN, RECOMENDAMOS UNO DE LOS MUCHOS TIPOS DE AFINADORES DE GUITARRA ELECTRÓNICOS QUE ESTÁN DISPONIBLES EN LA MAYORÍA DE LAS TIENDAS DE MÚSICA. LOS AFINADORES QUE UTILIZAN UN MEDIDOR O UNA PANTALLA LED MÓVIL SUELEN SER MÁS FÁCILES DE USAR QUE EL TIPO CON UNA LECTURA DE FRECUENCIA NUMÉRICA.

Ajuste de la entonación:
NOTA
TANTO EL ALMA COMO LOS AJUSTES DE ALTURA DE LA CUERDA INTERACTÚAN ESTRECHAMENTE CON LA ENTONACIÓN DE LA CUERDA. ESTOS AJUSTES DEBEN COMPLETARSE ANTES DE INTENTAR AJUSTAR LA ENTONACIÓN DE LA CUERDA EN EL PUENTE.

1. Asegúrese de que el alma y la altura de las cuerdas estén ajustadas con precisión.
2. Afinar la guitarra al tono estándar A-440.
3. Sostenga el instrumento en una posición normal de interpretación o coloque la guitarra sobre una superficie plana y limpia, de modo que solo el cuerpo esté en contacto con la superficie de trabajo. Cualquier presión sobre el mástil afectará a los ajustes de entonación.
4. Toque la primera cuerda al aire y compárela con el tono de la misma cuerda cuando se toca en el traste 12. Estas notas deben ser iguales (una octava de diferencia).
5. Con la llave suministrada con la unidad Kahler™ Flyer™, ajuste la cejuela de la cuerda para que tanto la nota presionada como la nota al aire sean iguales. (véase "Ajuste del trémolo Kahler™ Flyer™").
   NOTA
   A MENUDO SERÁ NECESARIO VOLVER A LLEVAR LA CUERDA AL AIRE AL TONO ESTÁNDAR DESPUÉS DE QUE SE HAYA ALTERADO LA POSICIÓN DEL PUENTE.
6. Repita los pasos 4 y 5 para las cuerdas restantes.
7. Repita los pasos del 1 al 6 según sea necesario hasta que la entonación de todas las cuerdas esté ajustada con precisión.

Cuidado del instrumento

Este es un instrumento musical de alta calidad construido con los mejores materiales y con los métodos de producción más actualizados disponibles. Con un cuidado razonable, debería proporcionar muchos, muchos años de servicio y una facilidad de ejecución excepcional.

Temperatura y humedad
Es importante que su instrumento esté protegido de cualquier extremo o cambio repentino de temperatura o humedad. El instrumento debe guardarse en su estuche siempre que no esté en uso.

Cuerdas:
La vida útil de las cuerdas puede prolongarse enormemente limpiándolas y limpiándolas con frecuencia después de su uso. La suciedad y la transpiración tienden a acumularse en la parte inferior de las cuerdas, por lo que a menudo es necesario deslizar un trapo entre las cuerdas y el diapasón. Las cuerdas cargadas de suciedad causan problemas de afinación y entonación, así como óxido y corrosión.
Para un mejor rendimiento, las cuerdas deben cambiarse aproximadamente una vez al mes o cada veinticuatro horas de reproducción. Algunos músicos pueden preferir cambiar las cuerdas con más frecuencia.
NOTA
SU INSTRUMENTO ESTÁ EQUIPADO CON CUERDAS PEAVEY DE ALTA CALIDAD. LA ENTONACIÓN Y LA ACCIÓN DE SU INSTRUMENTO HAN SIDO CUIDADOSAMENTE AJUSTADAS PARA UNA MÁXIMA FACILIDAD DE EJECUCIÓN CON ESTAS CUERDAS. CUANDO SEA NECESARIO REEMPLAZAR LAS CUERDAS, RECOMENDAMOS NUESTRAS CUERDAS PEAVEY DE ALTA CALIDAD Y LARGA DURACIÓN.

Acabado:
Su instrumento tiene un acabado de poliuretano que es a la vez duradero y resistente a la intemperie, pero que, sin embargo, necesita cuidados. Las ceras de grado automotriz lo protegerán, limpiarán y harán brillar. Entre el encerado, el instrumento debe limpiarse con un paño seco y suave.

Estuche:
Un estuche de plástico moldeado único (patente solicitada) proporciona la máxima protección y durabilidad en la carretera. El estuche cuenta con grandes áreas de almacenamiento y una lengüeta para candado para facilitar el cierre para el envío aéreo.
El estuche se puede limpiar con un paño húmedo, con o sin jabón. Se debe tener cuidado para evitar mojar el interior de espuma.

The Electric Case™
Las siguientes son algunas pautas generales si ha comprado su instrumento Peavey con nuestro Electric Caser™ opcional. El Electric Case™ es nuestro estuche moldeado de doble pared y resistente que contiene un preamplificador extremadamente sensible y un amplificador de potencia de 10 vatios.
La sección del preamplificador contiene dos entradas para la guitarra, etiquetadas como A y B. La entrada A es la entrada más sensible y proporcionará la mayor cantidad de ganancia (volumen). La entrada B exhibe algo menos de ganancia que la entrada A y debe usarse con guitarras que tienen pastillas de salida muy alta ("calientes").
A continuación, están los controles de preganancia, ecualizador y postganancia. Estos controles se pueden ajustar de varias maneras para obtener muchas tonalidades y texturas diferentes. Por ejemplo: si desea una tonalidad muy limpia, gire el control de postganancia entre "8" y "10" y luego ajuste el control de preganancia al nivel de volumen normal deseado.
NOTA
NO RECOMENDAMOS QUE EL CONTROL DE PREGANANCIA, PARA ESTA APLICACIÓN, SE AJUSTE POR ENCIMA DE SU POSICIÓN NÚMERO "5". COLOCAR EL CONTROL DE PREGANANCIA POR ENCIMA DE ESTE AJUSTE PODRÍA RESULTAR EN EL CLIPPING DEL AMPLIFICADOR DE POTENCIA Y POSIBLES DAÑOS/FALLAS DEL ALTAVOZ.

El control del ecualizador ahora se puede ajustar para proporcionar un tipo de sonido "más grave" ("0" - "5") o una tonalidad más brillante
Si desea un sonido distorsionado para texturas de tipo rock, gire el control de preganancia entre su posición número "5" a "10" y luego ajuste el control de postganancia entre su posición número "1" a "5". El control del ecualizador se puede ajustar para sonidos de distorsión "más sedosos" ("0" - "5") o para una mayor cantidad de "mordida" (5 - "10")
NOTA
AL IGUAL QUE CON LOS AJUSTES PARA OBTENER UN SONIDO "LIMPIO", NO SE RECOMIENDA GIRAR EL CONTROL DE POSTGANANCIA MÁS ALLÁ DE SU POSICIÓN NÚMERO "5". LOS AJUSTES SUPERIORES A "5" PODRÍAN RESULTAR EN UNA SOBRECARGA DEL AMPLIFICADOR DE POTENCIA Y PODRÍAN PRODUCIRSE POSIBLES DAÑOS Y/O FALLAS EN EL ALTAVOZ.

PARA SU SEGURIDAD, HEMOS INCORPORADO UN CABLE DE LÍNEA (RED) DE TRES HILOS CON INSTALACIONES DE PUESTA A TIERRA ADECUADAS. NO ES ACONSEJABLE QUITAR EL PIN DE TIERRA BAJO NINGUNA CIRCUNSTANCIA. SI ES NECESARIO UTILIZAR EL AMPLIFICADOR SIN INSTALACIONES DE PUESTA A TIERRA ADECUADAS, SE DEBEN UTILIZAR ADAPTADORES DE PUESTA A TIERRA ADECUADOS. EXISTE MUCHO MENOS RUIDO Y UN RIESGO DE DESCARGA MUY REDUCIDO CUANDO LA UNIDAD SE UTILIZA CON LOS RECEPTÁCULOS CON PUESTA A TIERRA ADECUADA.

TODOS LOS ACCESORIOS DE AMPLIFICACIÓN. LOS MICRÓFONOS. MEZCLADORES, ETC. DEBEN ESTAR DEBIDAMENTE CONECTADOS A TIERRA Y DEBEN UTILIZARSE CON UN SISTEMA DE RED DE 3 HILOS PARA EVITAR DESCARGAS ELÉCTRICAS.

NO ENTRE EN CONTACTO CON OTROS APARATOS ELÉCTRICOS CUANDO TOQUE (O TOQUE) SU INSTRUMENTO. LAS PIEZAS DE METAL DE ESTE INSTRUMENTO ESTÁN CONECTADAS A TIERRA DE ACUERDO CON LAS PRÁCTICAS DE LA INDUSTRIA ACEPTADAS Y ADECUADAS. ES POSIBLE SUFRIR UNA DESCARGA ELÉCTRICA AL ENTRAR EN CONTACTO CON OTRO APARATO ELÉCTRICO SI TIENE INSTALACIONES DE PUESTA A TIERRA INADECUADAS.

NO UTILICE CORREAS DE GUITARRA U OTROS MEDIOS DE SOPORTE INADECUADOS O MAL DISEÑADOS. PODRÍAN PRODUCIRSE LESIONES POSIBLES SI SE UTILIZAN CORREAS INADECUADAS, INFERIORES, QUE NO ENCAJEN BIEN O QUE ESTÉN DESGASTADAS. EL INSTRUMENTO PODRÍA CAERSE, CAUSANDO LESIONES CORPORALES O DAÑOS AL INSTRUMENTO O AL EQUIPO ASOCIADO SI LOS DISPOSITIVOS DE SUJECIÓN FALLAN POR CUALQUIER MOTIVO.

LAS CUERDAS DE LA GUITARRA ESTÁN HECHAS DE ALEACIONES DE ACERO MUY FUERTES. ESTÁN DISEÑADAS PARA SER UTILIZADAS BAJO TENSIÓN Y, BAJO CIERTAS CONDICIONES, PUEDEN ROMPERSE Y SALIR DESPEDIDAS DE LA GUITARRA. NO AFINE NI TOQUE ESTE INSTRUMENTO CON LA CARA MUY CERCA DE LAS CUERDAS. YA QUE PODRÍAN PRODUCIRSE LESIONES GRAVES SI UNA CUERDA SE ROMPE.

LAS CUERDAS DEL BAJO ESTÁN BAJO UNA TENSIÓN CONSIDERABLE CUANDO SE AFINAN AL TONO DE CONCIERTO (A-440). TENGA EXTREMO CUIDADO AL AFINAR (ESPECIALMENTE POR ENCIMA DEL TONO DE CONCIERTO) O AL EMPLEAR TÉCNICAS DE INTERPRETACIÓN DE BENDING DE CUERDAS O "POPPING". EXISTE LA POSIBILIDAD DE ROTURA DE CUERDAS Y LESIONES PERSONALES EN ESTAS CONDICIONES.
NOTA
EL CABLE DE CONEXIÓN ENTRE LA GUITARRA Y EL AMPLIFICADOR ES UN ENLACE EXTREMADAMENTE IMPORTANTE. PARA UN RENDIMIENTO ÓPTIMO, SE DEBE UTILIZAR UN CABLE DE ALTA CALIDAD BIEN BLINDADO EN ESTA APLICACIÓN.

EL PEAVEY ELECTRIC CASE" HA SIDO DISEÑADO Y CONSTRUIDO PARA PROPORCIONAR UNA RESERVA DE ENERGÍA ADECUADA PARA TOCAR MÚSICA MODERNA QUE PUEDE REQUERIR UNA POTENCIA MÁXIMA OCASIONAL, PARA MANEJAR UNA POTENCIA MÁXIMA OCASIONAL, SE HA DISEÑADO UN "MARGEN" DE POTENCIA ADECUADO EN ESTE SISTEMA. NO SE RECOMIENDA EL FUNCIONAMIENTO EXTENDIDO A NIVELES DE POTENCIA MÁXIMA ABSOLUTA, YA QUE ESTO PODRÍA DAÑAR EL SISTEMA DE ALTAVOCES ASOCIADO. TENGA EN CUENTA QUE SE PUEDE OBTENER LA POTENCIA MÁXIMA CON AJUSTES MUY BAJOS DE LOS CONTROLES DE GANANCIA SI LA SEÑAL DE ENTRADA ES MUY FUERTE
Debido a nuestros esfuerzos por mejorar constantemente, las características y especificaciones están sujetas a cambios sin previo aviso.

PEAVEY ELECTRONICS CORP.
711 A Street/Meridian, MS 39301
Telephone: (601) 483-5365
Telex: 504115
