Manual de Razer Tomahawk
PRIMEROS PASOS

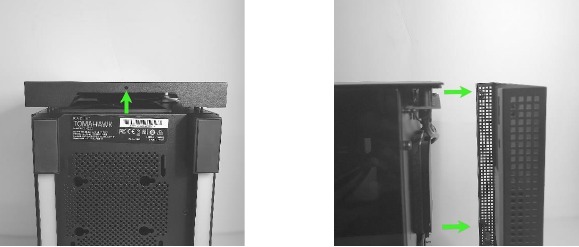

- Retire el panel frontal utilizando el asa de liberación inferior.
![PRIMEROS PASOS - Paso 1]( "Razer - Tomahawk - PRIMEROS PASOS - Paso 1")

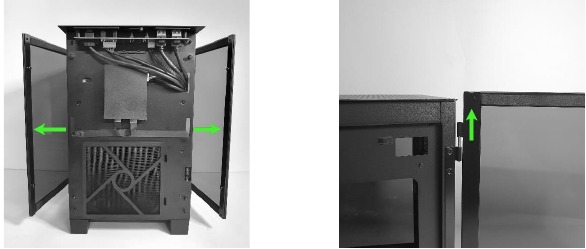

- Abra ambas puertas de cristal giratorias extraíbles y, a continuación, levántelas para retirarlas.
![PRIMEROS PASOS - Paso 2]( "Razer - Tomahawk - PRIMEROS PASOS - Paso 2")
- Retire el panel superior.
![Retirar el panel superior]()
- Retire el paquete de accesorios y desate los conectores.
![Retirar el paquete de accesorios y desatar los conectores]()
CONFIGURACIÓN DEL SISTEMA
INSTALACIÓN DE LA PLACA BASE
Coloque la placa base en los pernos separadores y, a continuación, fíjela con los tornillos incluidos.

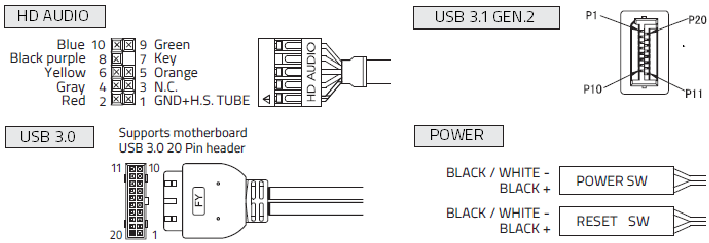

INSTALACIÓN DE LOS PUERTOS DE E/S
Consulte el manual de usuario de la placa base para saber dónde instalar los cables de E/S para el chasis.
INSTALACIÓN DE LA UNIDAD DE FUENTE DE ALIMENTACIÓN
Coloque la PSU dentro de la bandeja.
Utilice los tornillos incluidos para mantenerla en su lugar.
Enchufe el cable de alimentación a la PSU.
ALMACENAMIENTO

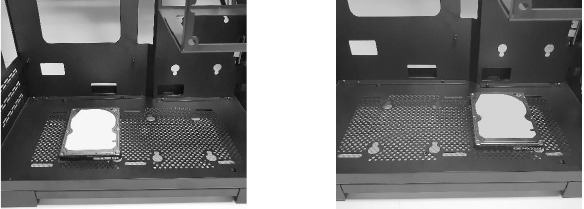

Utilizando los tornillos incluidos, fije los anillos antivibración a sus unidades.
Puede montar hasta dos unidades de 2,5" en la parte inferior interior del chasis.
También puede montar una unidad en el exterior lateral del chasis.

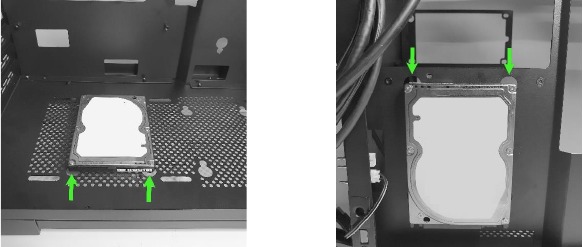

Para montar una unidad, coloque los anillos antivibración entre los orificios de montaje y, a continuación, deslice la unidad para mantenerla en su lugar.

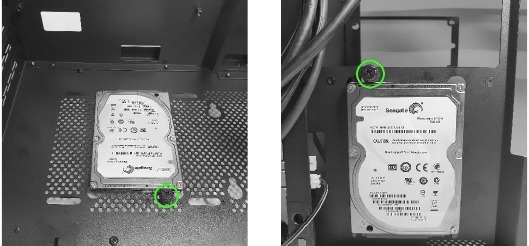

A continuación, coloque el tornillo de mariposa incluido junto a la unidad para mantenerla en su lugar.
INSTALACIÓN DEL VENTILADOR
La parte frontal del interior del chasis puede alojar un ventilador de 120 mm.
La parte posterior puede alojar hasta un radiador y un ventilador de 120 mm.

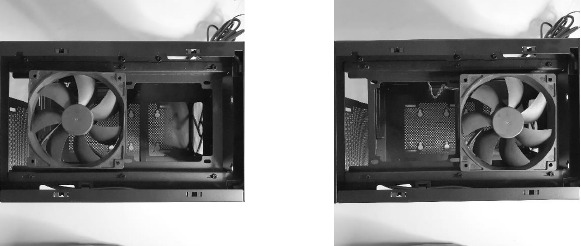

Se puede montar un radiador y un ventilador de 120x240 mm en la parte superior del chasis.

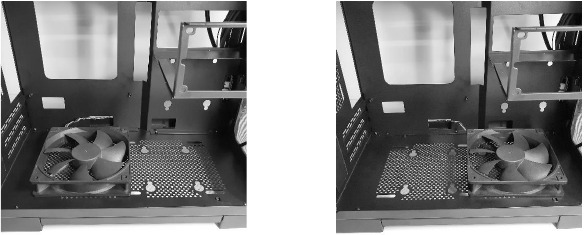

Se pueden montar hasta dos ventiladores de 120 mm en la parte inferior del interior del chasis.

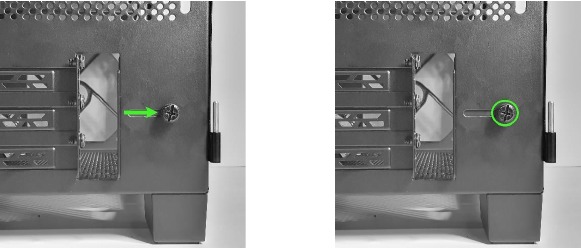

PANEL DE ACCESO DE REFRIGERACIÓN LÍQUIDA EXTERNA
En la parte trasera del chasis se encuentra un panel de acceso para la refrigeración líquida externa. Para empezar, afloje el tornillo situado detrás del chasis.
Deslice el tornillo hacia la derecha para abrir el panel y, a continuación, apriete el tornillo para mantenerlo seguro.
MANTENIMIENTO DEL FILTRO DE POLVO
Hay un filtro de polvo situado en la parte frontal del chasis interior. Mantenga su chasis a una temperatura óptima limpiando este filtro de polvo tan a menudo como sea posible.
