Manual de JONSBO TK-2

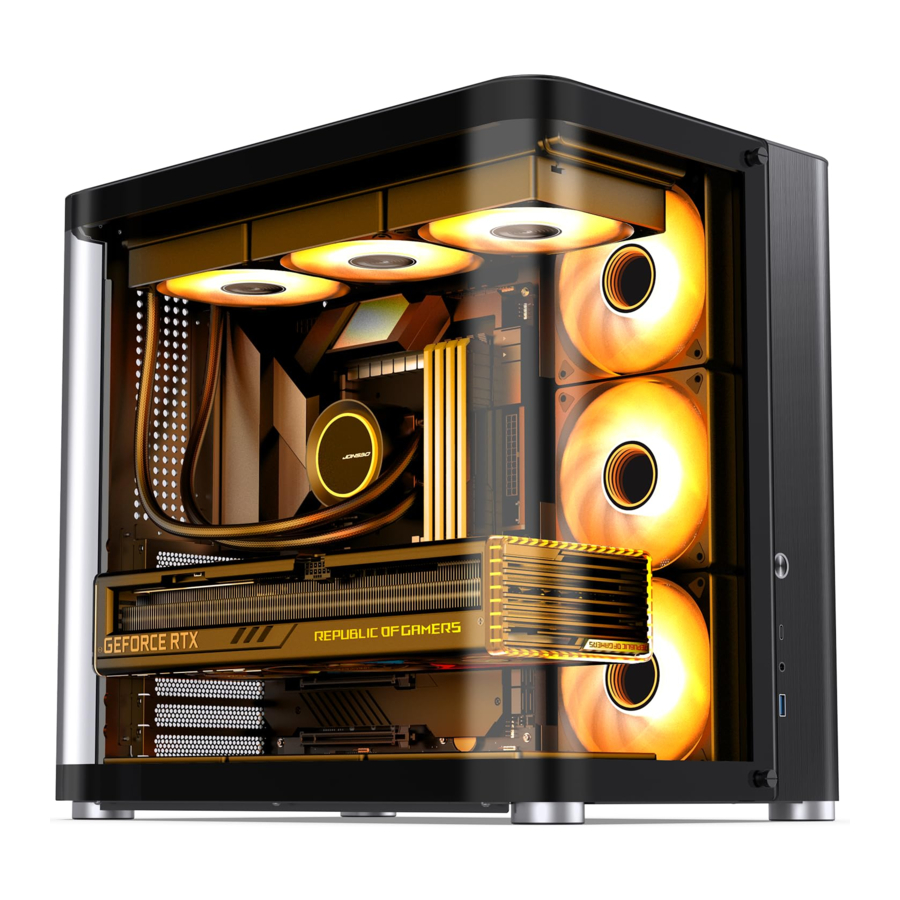

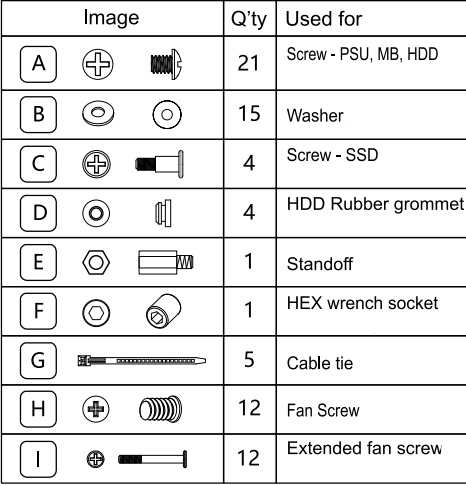

Contenido del paquete

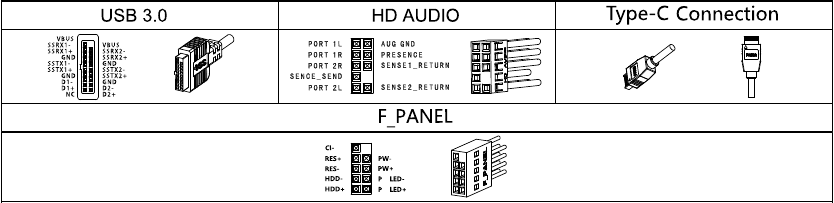

Conectores

El diagrama del conector solo muestra la relación de secuencia de la línea. Consulte el producto real para conocer las funciones.

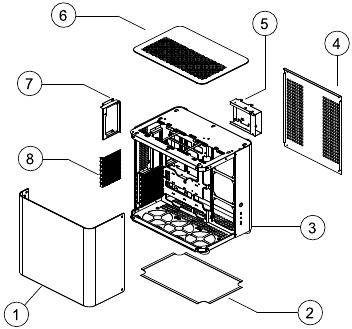

Diagrama de piezas

Piezas

1. Panel de vidrio
2. Filtro de aire
3. Chasis
4. Panel lateral derecho de aluminio
5. Soporte de HDD
6. Cubierta superior de aluminio
7. Soportes de PCU
8. Soportes PCI-E

Guía de instalación

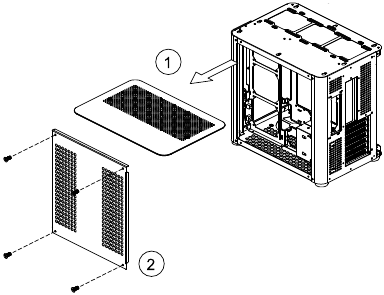

1. Antes de la instalación del hardware, retire la cubierta superior y el panel lateral.


   1. Empuje la cubierta superior de aluminio hacia atrás para liberarla
   2. Retire los cuatro tornillos de montaje para liberar el panel lateral derecho de aluminio
2. Retire la cubierta externa

   Coloque la placa base en el área que se muestra en la figura y fíjela con tornillos

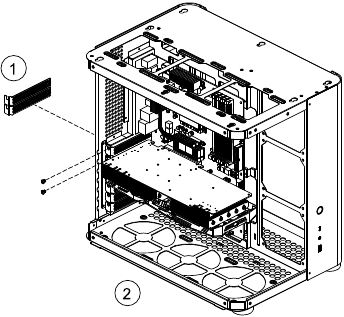

3. Instalación de la tarjeta gráfica

   1. Retire el soporte PCI-E
   2. Inserte la tarjeta gráfica en la ranura de la placa base y fíjela con un tornillo.

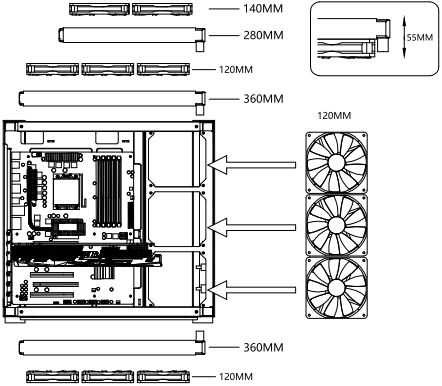

4. Ventilador/radiador

   Ventilador superior de 120 mm x 3 o 140 mm x 2 (radiador de 360 o radiador de 280) Base Ventilador de 120 mm x 3 (radiador de 360 no superior a 398 mm) Placa base de 120 mm x 3

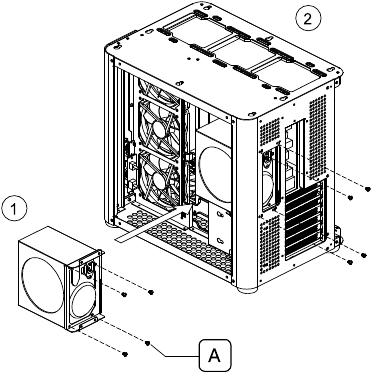

5. Instalación de la PSU

   1. Retire el soporte de la PSU e instale la PSU
   2. Vuelva a instalar la PSU con el soporte en el chasis

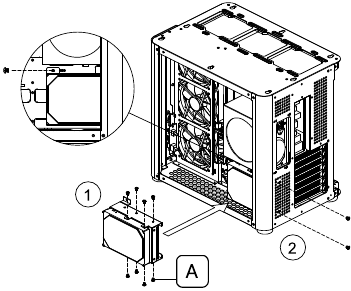

6. Instalación de HDD

   1. Retire el soporte de HDD, instale el HDD en el soporte
   2. Vuelva a instalar el HDD con el soporte en el chasis

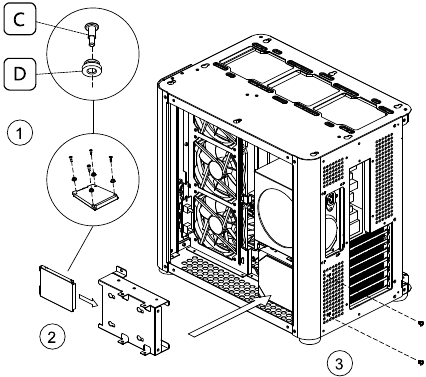

7. Instalación de SSD

   1. Retire el soporte de HDD, instale el SSD en el soporte con tornillos y ojales de goma
   2. Inserte el HDD en el soporte en las ranuras correspondientes, empuje para asegurar
   3. Vuelva a instalar el soporte de HDD en el chasis y fíjelo con tornillos
8. Instalación de la cubierta superior y el panel lateral

   Instale la cubierta superior de aluminio y el panel lateral derecho de aluminio

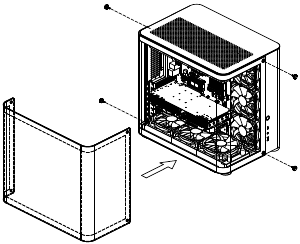

9. Instalación del panel de vidrio

   Coloque el panel de vidrio en el lugar correspondiente y fíjelo con tornillos
