Manual de ssupd Meshlicious
- 1 Introducción
-
2
Guía del constructor
- 2.1 Retirar los paneles
- 2.2 Retirar la estructura superior
- 2.3 Instalar unidades de 2,5"
- 2.4 Preparar la placa base
- 2.5 Instalar la placa de E/S
- 2.6 Instalar la placa base
- 2.7 Instalar la fuente de alimentación
- 2.8 Instalar la tarjeta gráfica
- 2.9 Instalar el radiador frontal de 240 mm
- 2.10 Instalar los ventiladores frontales de 120 mm
- 2.11 Instalar el radiador frontal de 280 mm
- 2.12 Instalar los ventiladores frontales de 140 mm
- 2.13 Instalar el bloque de agua
- 2.14 Conectar los cables de E/S
- 2.15 Consejos para la gestión de cables
-
3
Pasos opcionales
- 3.1 Longitud ajustable de la tarjeta gráfica
- 3.2 Preparar 4 ranuras de expansión
- 3.3 Instalar la tarjeta vertical PCIe
- 3.4 Instalar la GPU de factor de forma pequeño
- 3.5 Posición de los tubos ascendentes AIO
- 3.6 Instalar el soporte para unidades y la unidad de 2,5"/3,5"
- 3.7 Posición ajustable de la fuente de alimentación SFX
- 4 Información adicional
- 5 Descargar el manual
- 6 En otros idiomas

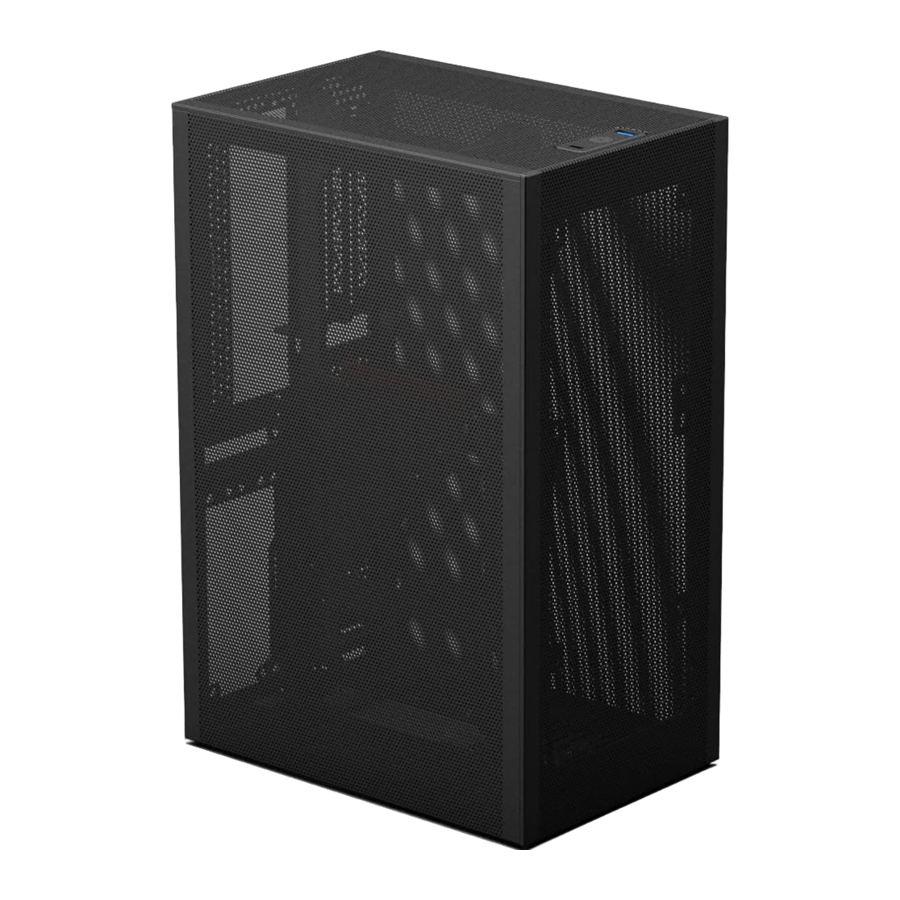

Introducción

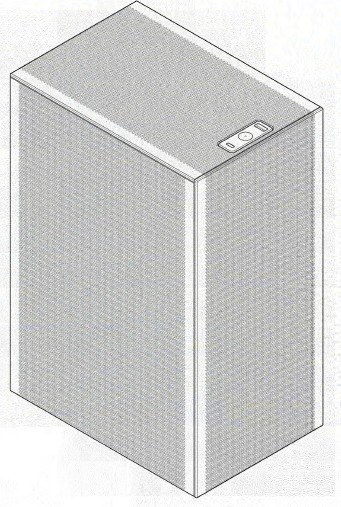

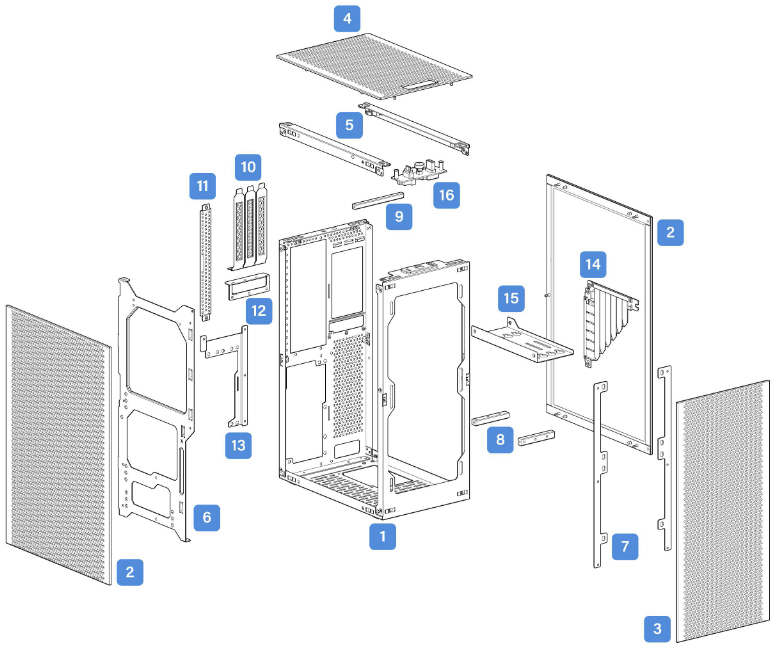

Descripción general de la carcasa
| Factor de forma | Mini ITX |
| Volumen de la carcasa | 14,67 litros |
| Dimensiones | 245 mm x 166,5 mm x 360 mm (largo x ancho x alto) |
| Tarjeta gráfica | GPU de longitud completa: hasta 336 mm de longitud con GPU de factor de forma pequeño de 155 mm de altura: hasta 211 mm de longitud (sin radiador) |
| Disipador de CPU | Hasta 73 mm de altura con GPU de 3 ranuras; 53 mm de altura con GPU de 4 ranuras |
| Fuente de alimentación | ATX (hasta 170 mm de longitud) / SFX-L / SFX |
| Almacenamiento | Hasta 3 SSD de 2,5" (con GPU de longitud completa) Hasta 2 HDD de 3,5" y 3 SSD de 2,5" o 7 SSD de 2,5" (con GPU de factor de forma pequeño) |
| Ranuras de expansión | GPU de longitud completa: hasta 4 ranuras GPU de factor de forma pequeño: hasta 3 ranuras |
| E/S frontal | USB Type-C 3.1 Gen 2; USB 3.0; LED de encendido |
| Opciones de ventilador | 2 ventiladores de 120 mm / 2 ventiladores de 140 mm |
| Refrigeración líquida | 1 radiador de 240 mm / 1 radiador de 280 mm / 2 radiadores de 120 mm |
| Cable vertical PCI-E | 140 mm de longitud; conector en ángulo de 90 grados |
- Chasis
- Panel lateral
- Panel frontal
- Panel superior
- Estructura superior x2
- Bandeja de la placa base
- Soporte para ventilador de 120 mm
- Montante de montaje de la GPU
- Separador
- Cubierta de ranura PCl x3
- Cubierta de E/S de la placa base
- Soporte PCl
- Soporte de fuente de alimentación SFX
- Tarjeta vertical PCIe
- Soporte para unidades
- E/S frontal

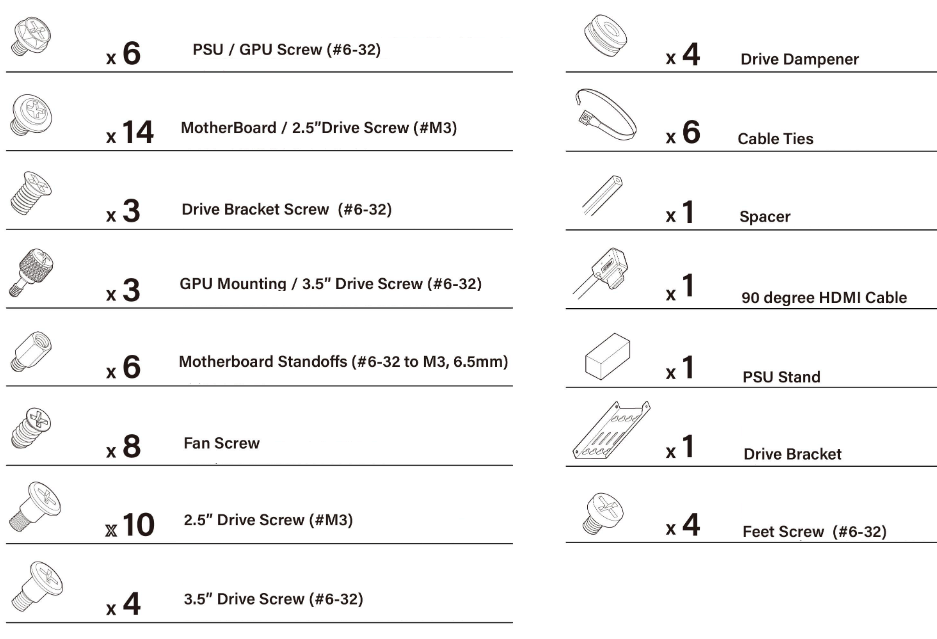

Contenido de la caja de accesorios
Ejemplos de construcción de la carcasa

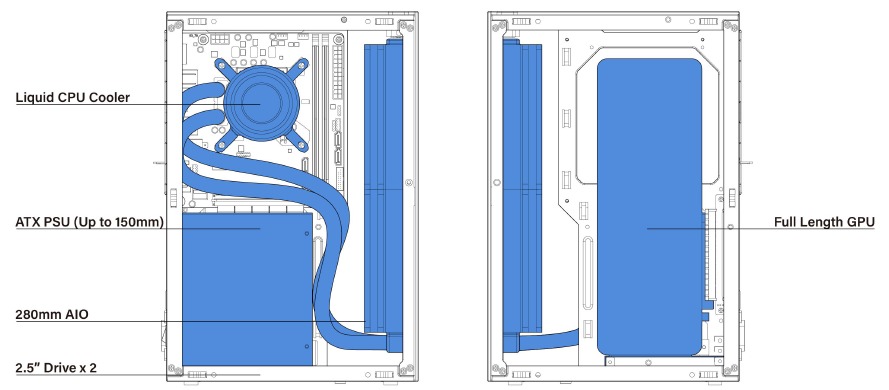

Refrigeración AIO con GPU de longitud completa de 280 mm
GPU AIO de longitud completa (hasta 336 mm)
Fuente de alimentación ATX (hasta 150 mm)
Unidad de 2,5" x 2

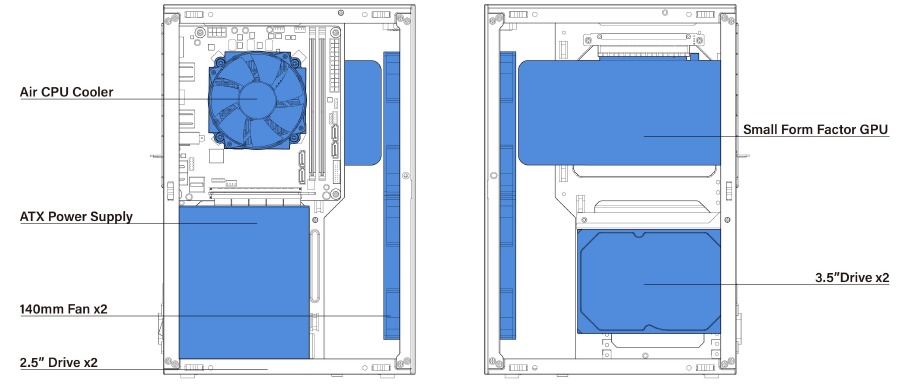

Refrigeración por aire con unidades de 3,5"
GPU de factor de forma pequeño
Fuente de alimentación ATX (hasta 170 mm)
Unidad de 2,5" x 2 + Unidad de 3,5" x 2
Ventilador frontal de 140 mm x 2
Guía del constructor

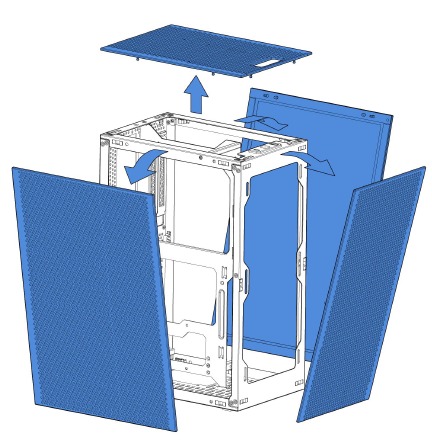

Retirar los paneles

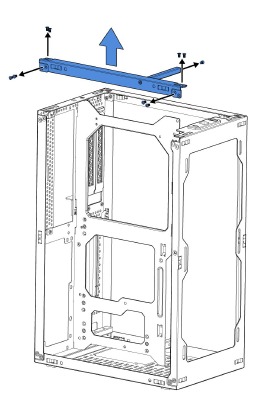

Retirar la estructura superior

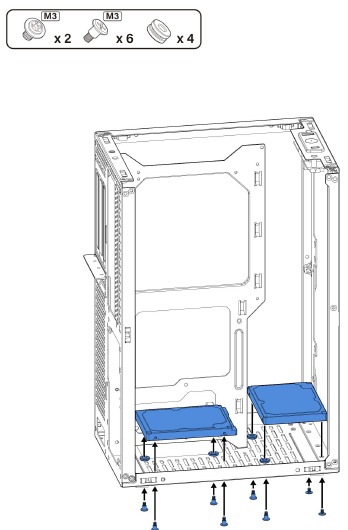

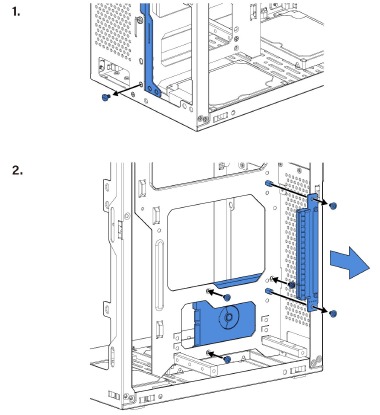

Instalar unidades de 2,5"
Admite una unidad de 2,5" más con fuente de alimentación SFX

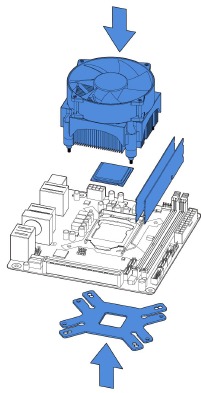

Preparar la placa base

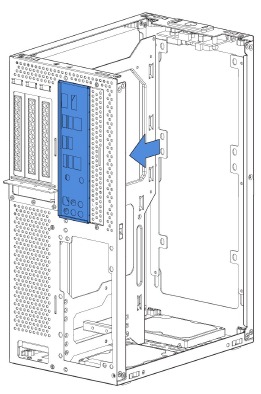

Instalar la placa de E/S

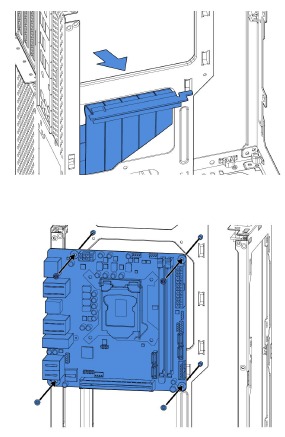

Instalar la placa base
- Dejar la tarjeta vertical PCIe debajo de la placa base
![Instalar la placa base - Paso 1]( "ssupd - Meshlicious - Instalar la placa base - Paso 1")
- Enganchar la tarjeta vertical PCIe

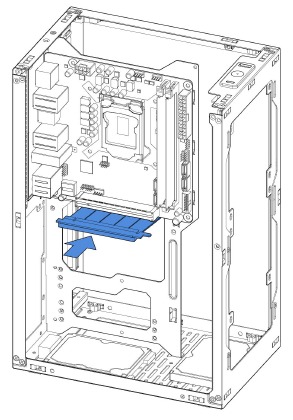

![Instalar la placa base - Paso 2]( "ssupd - Meshlicious - Instalar la placa base - Paso 2")

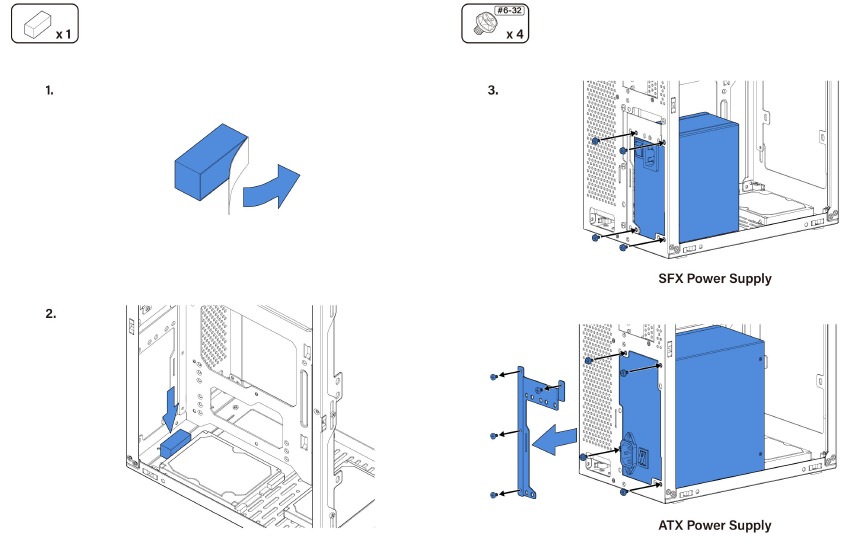

Instalar la fuente de alimentación

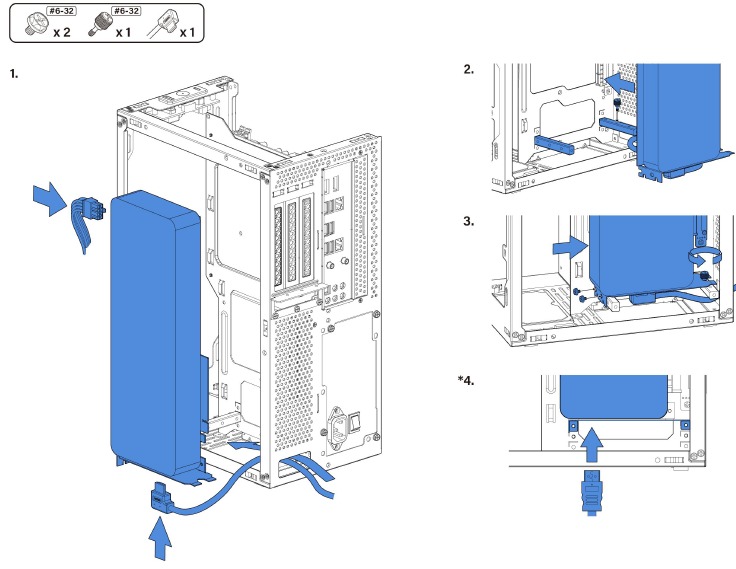

Instalar la tarjeta gráfica
Conectar el puerto más a la izquierda del cable después de instalar la GPU

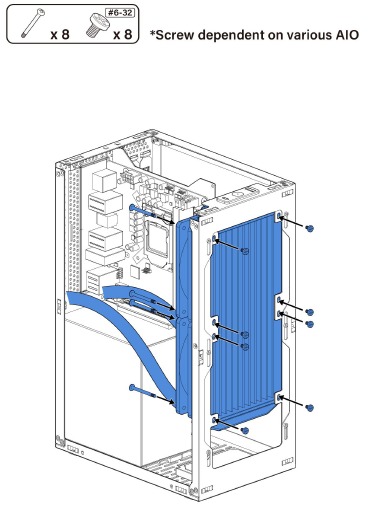

Instalar el radiador frontal de 240 mm

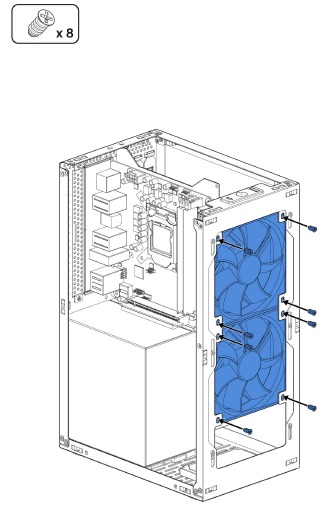

Instalar los ventiladores frontales de 120 mm

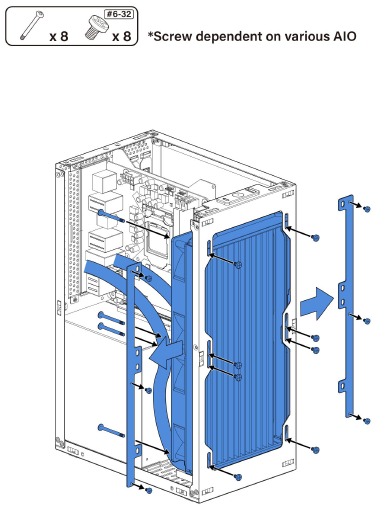

Instalar el radiador frontal de 280 mm

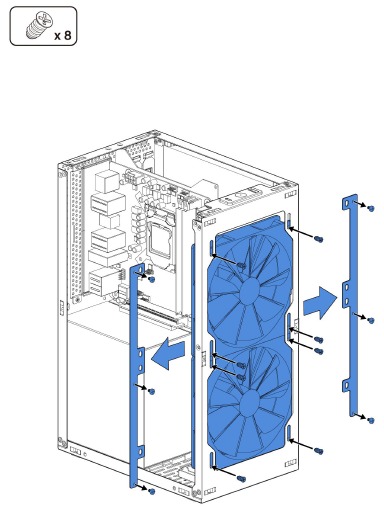

Instalar los ventiladores frontales de 140 mm

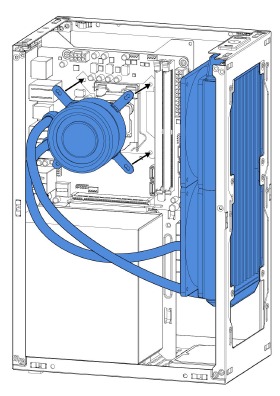

Instalar el bloque de agua

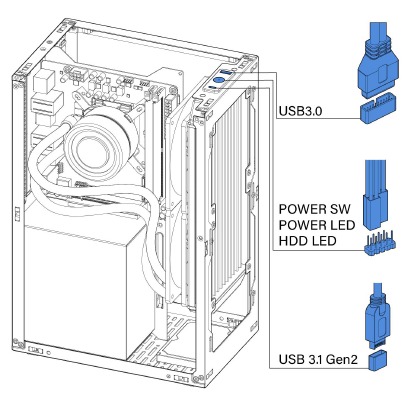

Conectar los cables de E/S

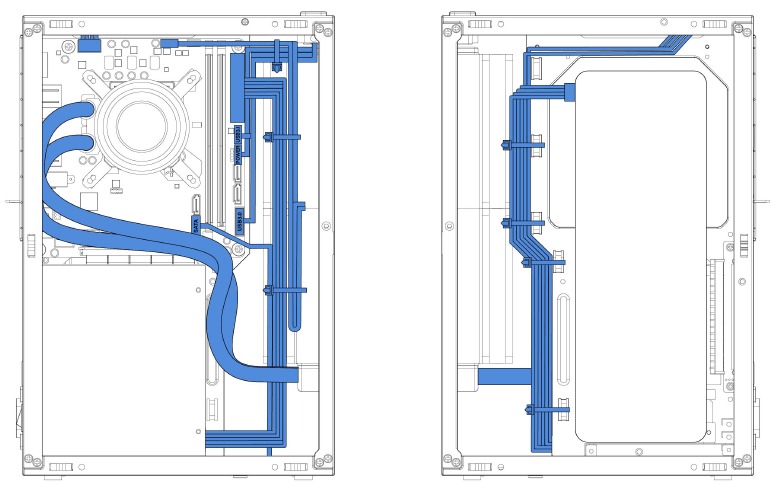

Consejos para la gestión de cables
Pasos opcionales

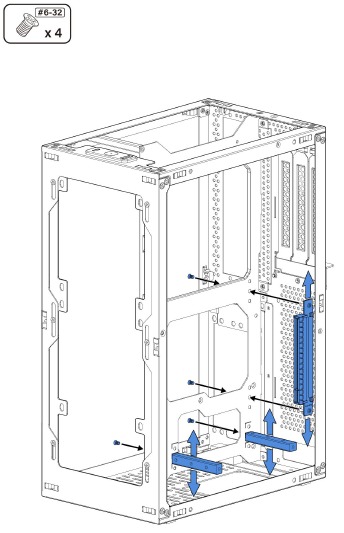

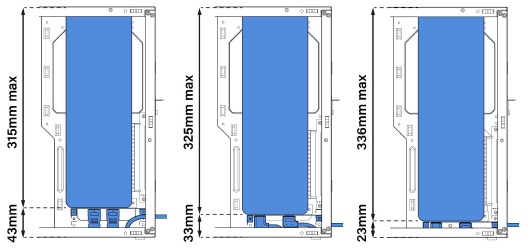

Longitud ajustable de la tarjeta gráfica
Ajustar el montante de montaje de la GPU para que se adapte a la longitud de la GPU y al espacio del conector
Admite 20,5 mm de ancho de conector en el puerto más a la izquierda

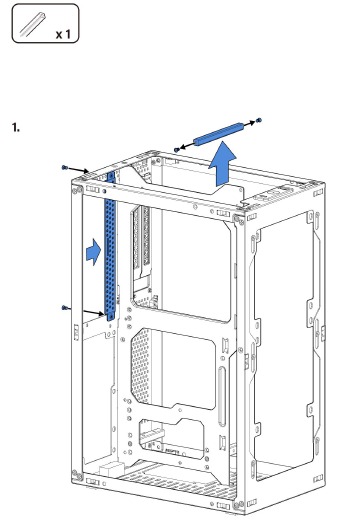

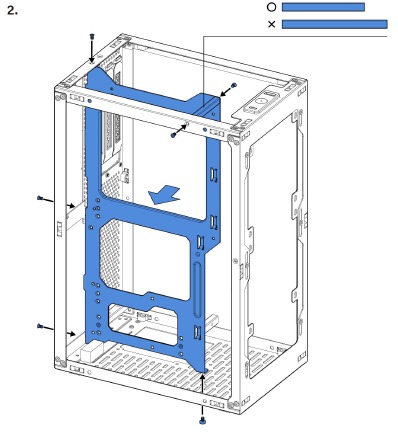

Preparar 4 ranuras de expansión
Sustituir el separador por uno corto

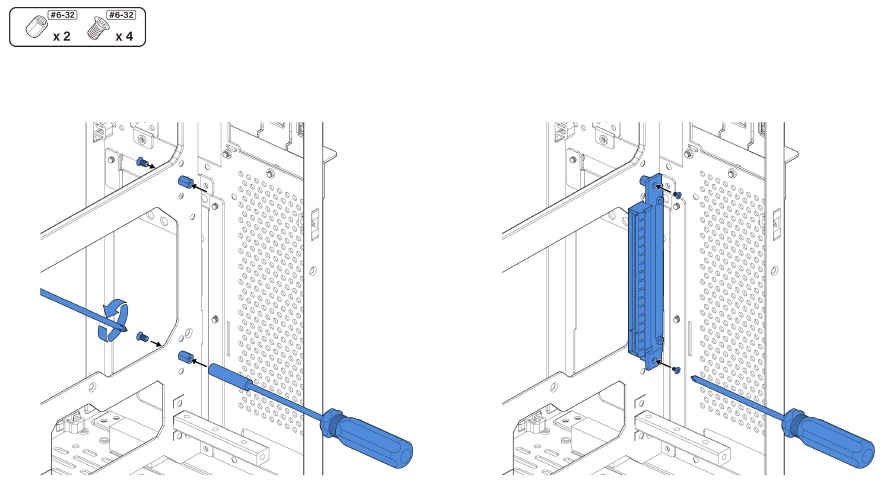

Instalar la tarjeta vertical PCIe

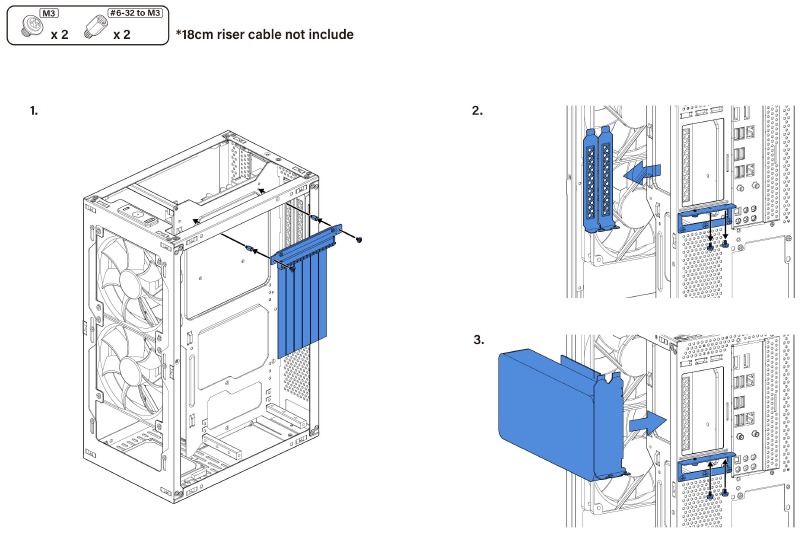

Instalar la GPU de factor de forma pequeño

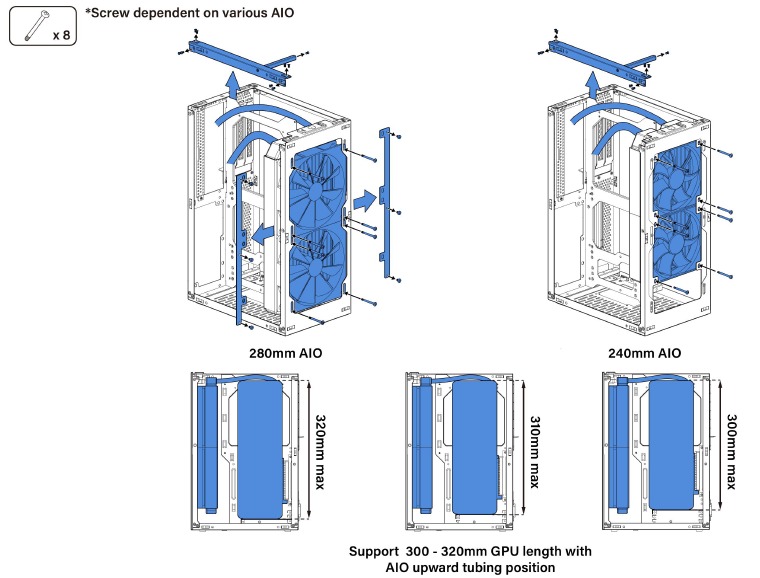

Posición de los tubos ascendentes AIO

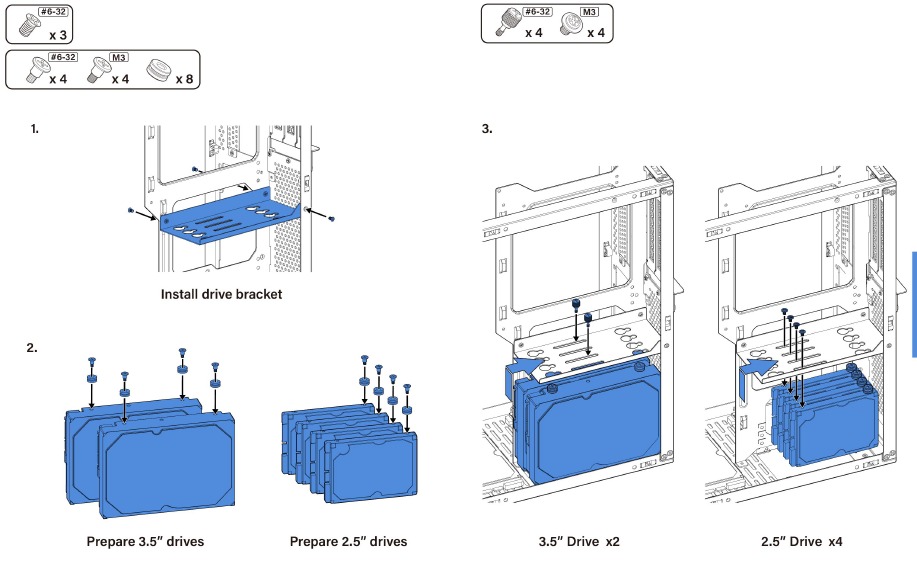

Instalar el soporte para unidades y la unidad de 2,5"/3,5"

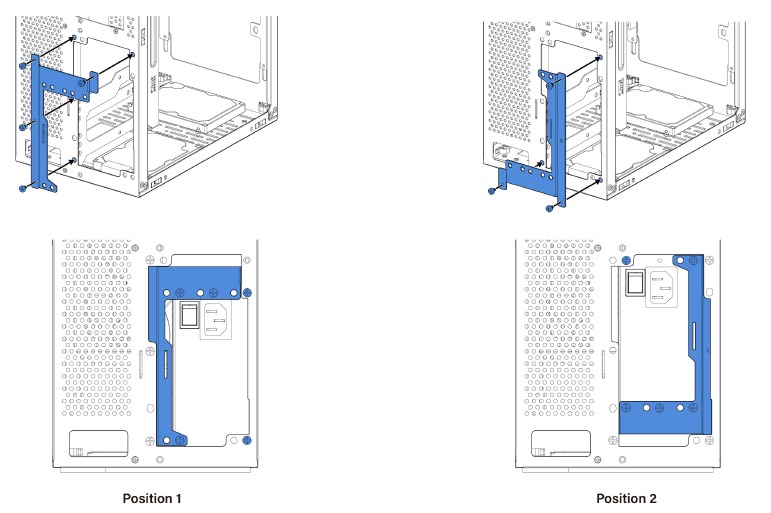

Posición ajustable de la fuente de alimentación SFX
Información adicional

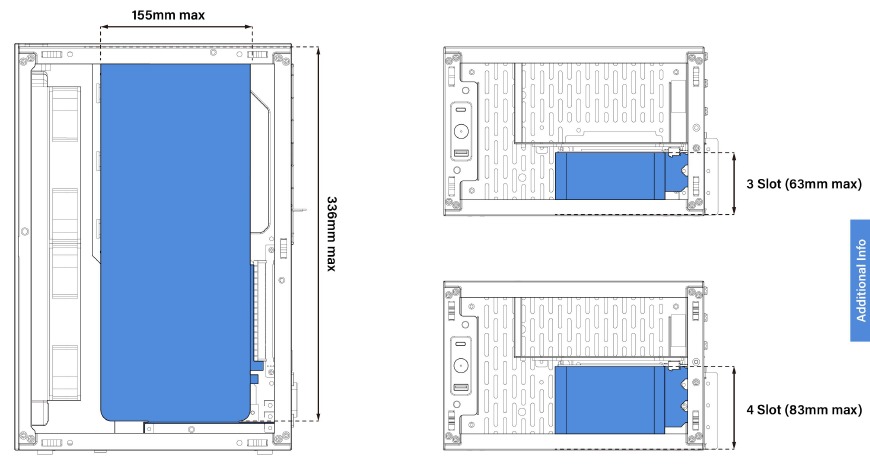

Limitaciones de la tarjeta gráfica

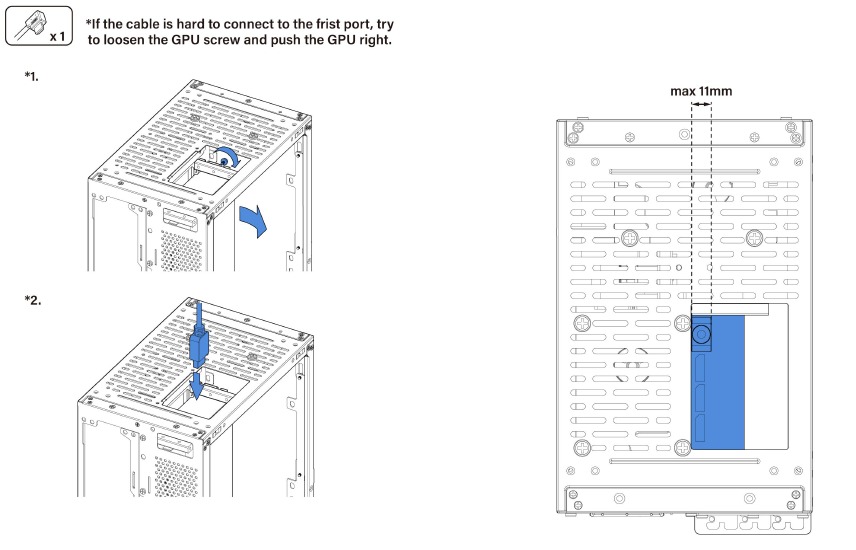

Conectar los cables en la tarjeta gráfica de 4 ranuras

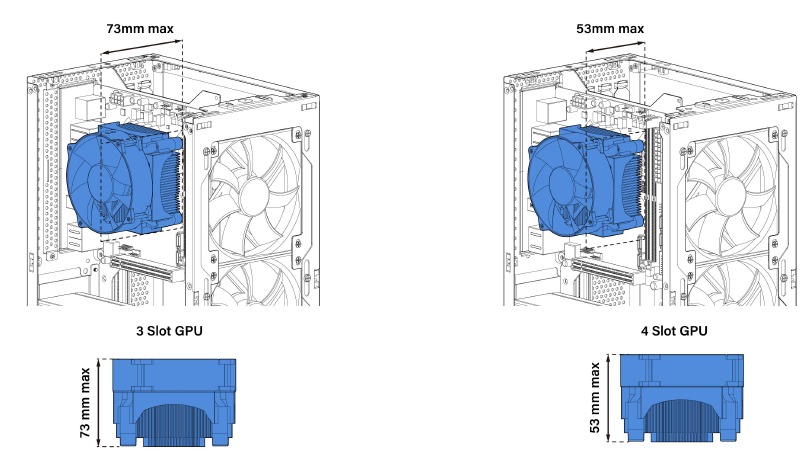

Limitaciones de refrigeración de la CPU

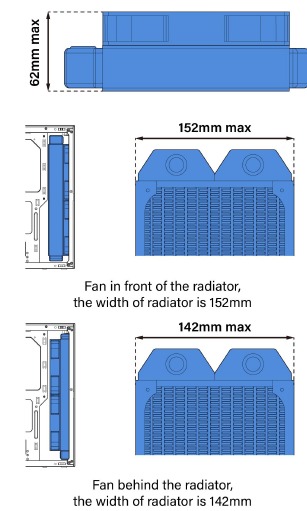

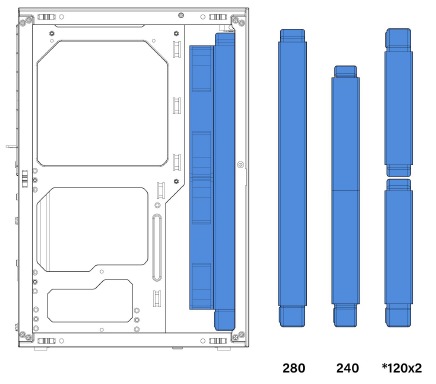

Opciones de refrigeración líquida

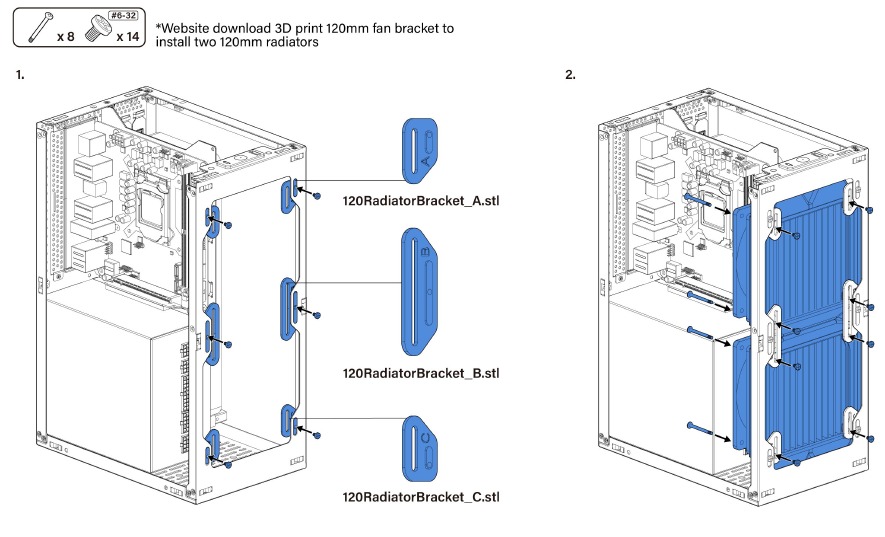

*Descarga del sitio web Soporte para ventilador de 120 mm con impresión 3D para instalar dos radiadores de 120 mm
Instalar dos radiadores de 120 mm

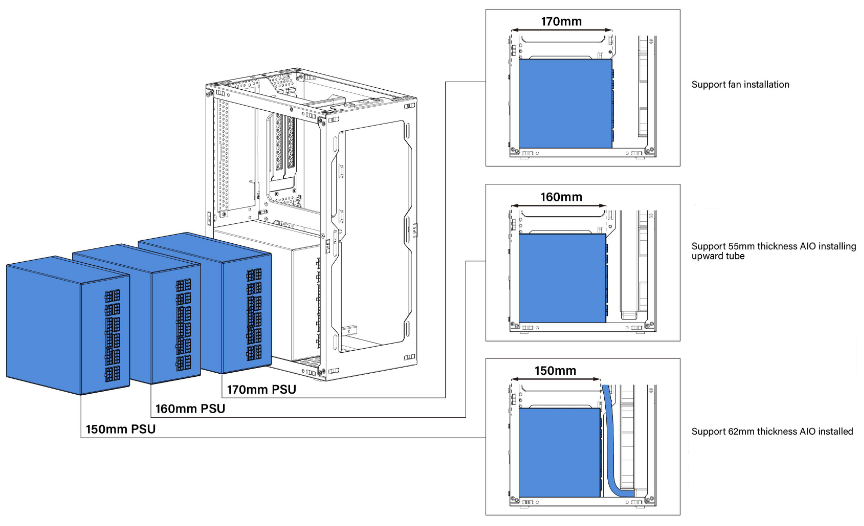

Limitaciones de la fuente de alimentación
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Manual de ssupd Meshlicious
