Manual de REX 300

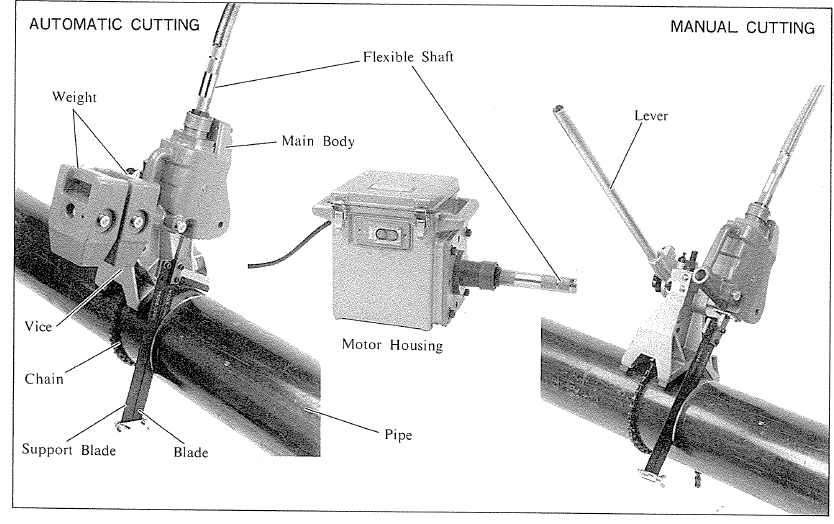

Identificación de las partes principales

Especificaciones y accesorios estándar

• Especificaciones

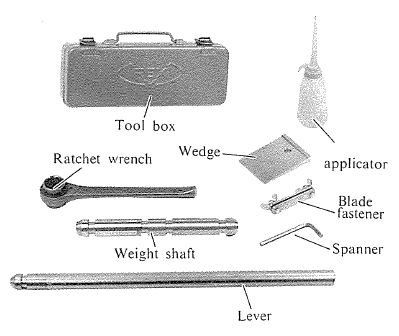

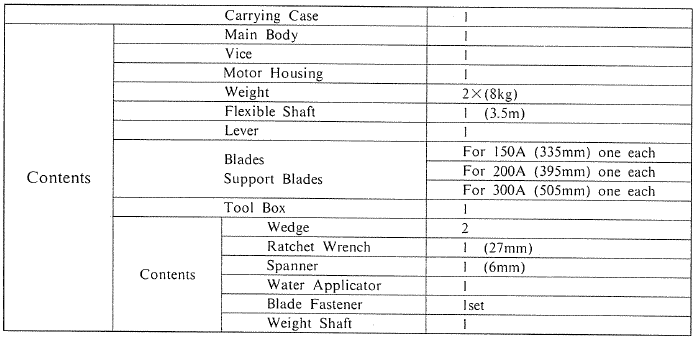

• Accesorios estándar


Método de uso

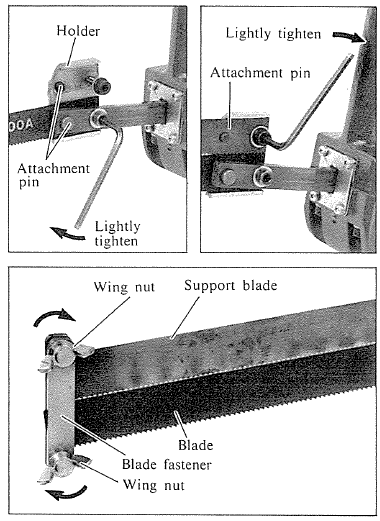

1. Colocación de la hoja

   1. Con los dientes hacia abajo, coloque la hoja en la parte inferior de los soportes de la hoja y apriete ligeramente la tuerca.
   2. De forma similar, coloque la hoja de apoyo (o una hoja de repuesto) en la parte superior del soporte de la hoja. De nuevo, apriete ligeramente la tuerca.
   3. Cuando la hoja de apoyo y la hoja estén perfectamente paralelas, apriete bien las dos mariposas.
   4. Coloque el sujetador en el otro extremo de la hoja y la hoja de apoyo y apriete las mariposas.

2. Colocación del tornillo de banco

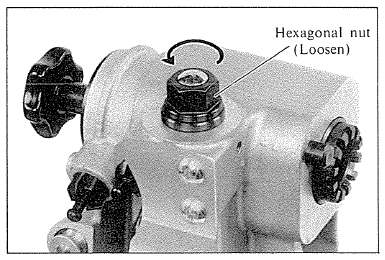

   1. Afloje la tuerca hexagonal en la parte superior del tornillo de banco girándola en sentido contrario a las agujas del reloj.

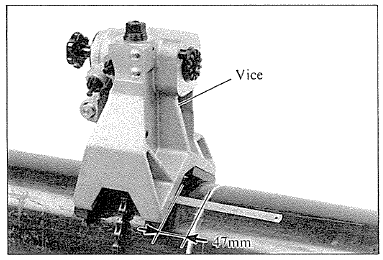

   2. Coloque el tornillo de banco a 47 mm de la posición de corte en la tubería. Asegúrese de que el tornillo de banco esté bien equilibrado en la tubería.

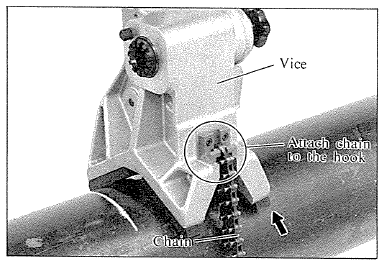

   3. Envuelva la cadena alrededor de la tubería y coloque el pasador de la cadena más cercano al gancho en el otro lado del tornillo de banco.

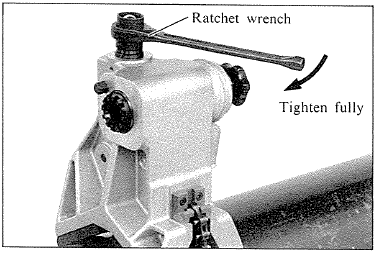

   4. Asegúrese de que el tornillo de banco esté firmemente colocado en la tubería y, a continuación, apriete la cadena girando el tornillo hexagonal con la llave de carraca.


3. Colocación del cuerpo principal

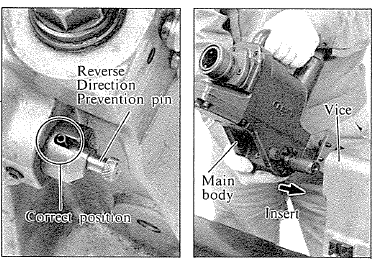

   1. Compruebe que el pasador de prevención de la dirección inversa esté en la posición correcta.

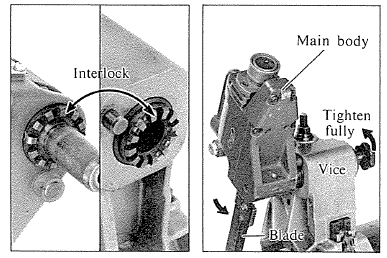

   2. Coloque el cuerpo principal en el tornillo de banco insertando el eje en el orificio del lateral del tornillo de banco entrelazando las caras de las dos piezas.


      Coloque siempre la hoja antes de montar el cuerpo principal en el tornillo de banco.
   3. Gire el mando de ajuste del tornillo de banco en el sentido de las agujas del reloj para apretar el cuerpo principal al tornillo de banco. Baje la hoja suavemente sobre la tubería.

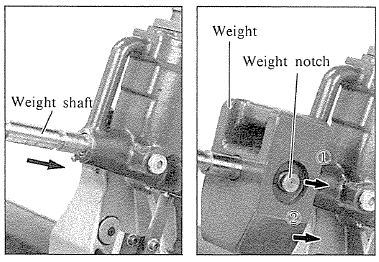

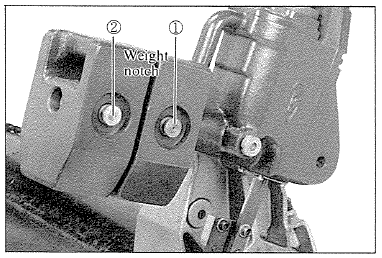

   4. Inserte el eje de peso completamente en el cuerpo principal. Compruebe que la muesca está correctamente encajada.

   5. Coloque los dos pesos en el eje de peso. El primer peso debe introducirse completamente para encajar la muesca interior y el segundo peso en la muesca exterior.


      Los pesos son pesados. Asegúrese de que estén bien sujetos para que no se caigan.

4. Colocación del eje flexible

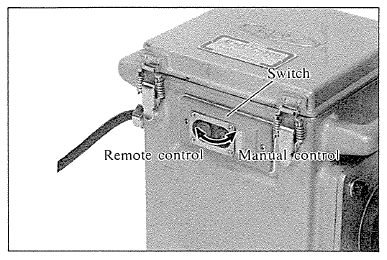

   1. Con la carcasa del motor apoyada de forma segura en el suelo cerca de la Sierra de sable 300, introduzca el enchufe en la toma de corriente.

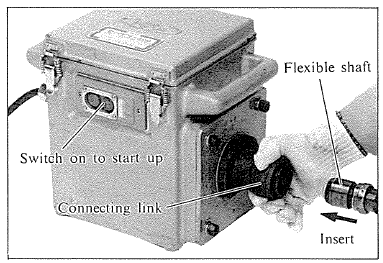

   2. Pulse el eslabón de conexión, encienda (ON) (encender) el interruptor e inserte el eje flexible cuando el motor se ponga en marcha.

      Nota: Es posible insertar el eje flexible sin poner en marcha el motor, pero el método anterior es considerablemente más fácil.

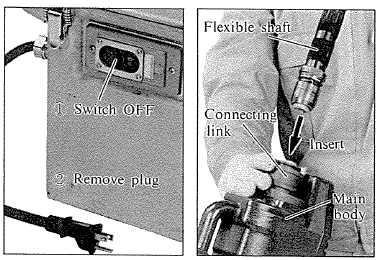

   3. Retire el enchufe de la toma de corriente. Pulse el eslabón de conexión en el cuerpo principal de la sierra e inserte el eje flexible girando ligeramente.

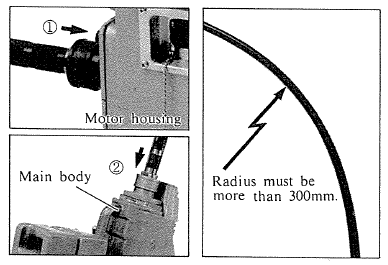

1. Conecte siempre el eje flexible a la carcasa del motor antes de conectarlo al cuerpo principal de la sierra.
2. Asegúrese de que la curvatura del eje se mantiene al mínimo. No debe formar un arco con un radio inferior a 300 mm.

5. Corte de tuberías

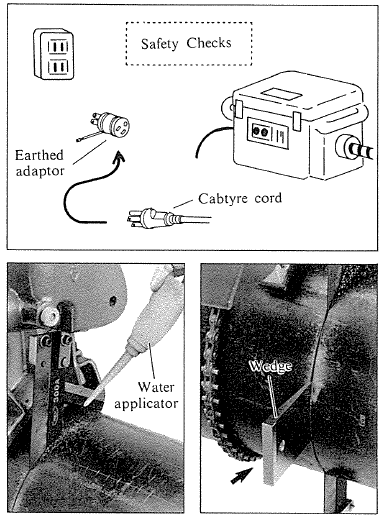

• Corte automático de tuberías


1. Inserte el enchufe, comprobando que todo está preparado para un funcionamiento seguro, y encienda (ON) (encender).
2. Una vez que las hojas están en movimiento, el corte puede realizarse automáticamente con la fuerza de los pesos.

   Cuando trabaje en tuberías de gas, aplique agua ocasionalmente a las hojas. (Sin embargo, evite cantidades excesivas de agua).
3. Cuando esté aproximadamente a la mitad, inserte suavemente la cuña. Esto disminuye la presión de la tubería sobre las hojas y permite un corte suave.

• Corte manual de tuberías

  Se recomienda el funcionamiento manual si:-
  • Las tuberías adyacentes impiden el montaje de la sierra para el corte automático.
  • El tornillo de banco no se puede montar verticalmente.
  • Un espacio insuficiente impide el uso de los pesos.

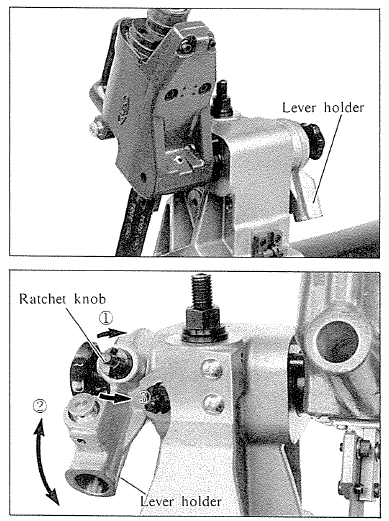

1. Extraiga el mando de carraca en el soporte de la palanca y gire el mando en el sentido de las agujas del reloj para liberar la carraca.
2. Mueva el soporte de la palanca a una posición donde sea fácil insertar y mover la propia palanca. A continuación, extraiga de nuevo el mando de carraca y gírelo en sentido contrario a las agujas del reloj.

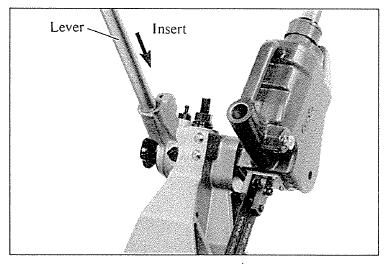

3. Inserte la palanca hasta que encaje en la muesca del soporte de la palanca.

4. Cuando todo esté preparado para un funcionamiento seguro, encienda (ON) (encender) el motor.

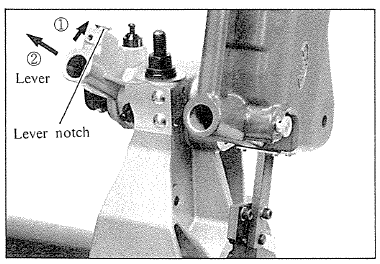

5. Utilice la palanca para bajar la hoja sobre la tubería y empezar a cortar. Tenga cuidado de no aplicar una fuerza excesiva o el motor se sobrecargará y dejará de funcionar o dará como resultado un corte imperfecto.

6. Cuando haya terminado, extraiga la muesca de la palanca y retire la palanca.

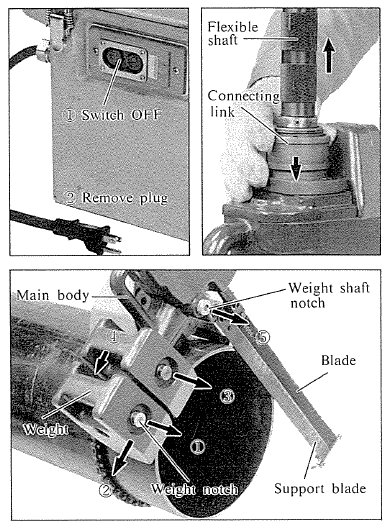

6. Desmontaje


   1. Después de cortar la tubería, apague (OFF) (apagar) el motor y retire el enchufe de la toma de corriente.
   2. Pulse el eslabón de conexión en el cuerpo principal y suelte el eje flexible.
   3. Extraiga las muescas de los pesos y retire los pesos del eje.

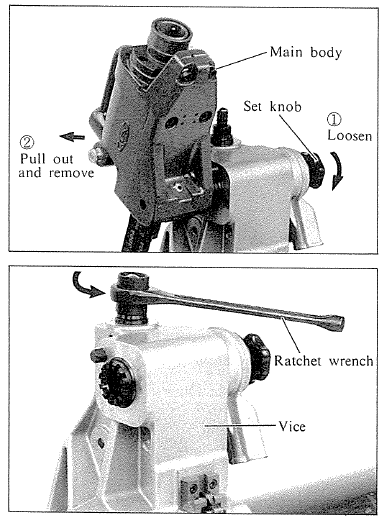

   4. Afloje el mando del tornillo de banco girando hacia la izquierda y retire el cuerpo principal del tornillo de banco: Si el cuerpo principal es difícil de quitar, extraiga el mando de prevención de la dirección inversa (RDP) y gírelo hacia la derecha. El cuerpo principal se puede quitar fácilmente entonces.
      Nota: Si se utilizó el mando RDP para quitar el cuerpo principal, asegúrese de volver a colocarlo en su posición normal.

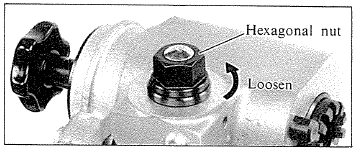

   5. Afloje completamente la tuerca hexagonal en el tornillo de banco utilizando la llave de carraca suministrada. Suelte la cadena del gancho. Retire el tornillo de banco de la tubería.


Prevención de la rotación inversa

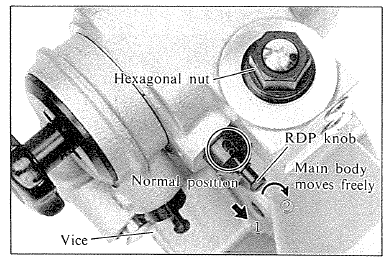

Prevención de la dirección inversa (RDP)

Por motivos de seguridad, el cuerpo principal de la Sierra de sable 300 se mueve solo en la dirección de corte. Si por alguna razón, durante o después del corte, es necesario mover el cuerpo principal en la dirección opuesta, extraiga el mando RDP, como se ha descrito anteriormente, y gírelo hacia la derecha. El cuerpo principal se puede mover entonces en cualquier dirección.

Si el motor se bloquea repentinamente

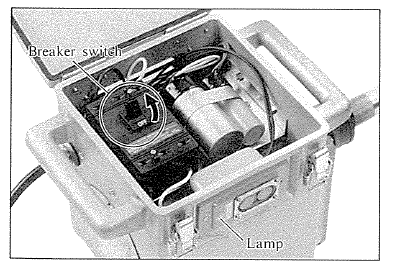

Si el motor se bloquea repentinamente, primero extraiga el enchufe y compruebe si el disyuntor principal se ha fundido. Vuelva a colocar el enchufe en la toma de corriente. Compruebe si la lámpara de la carcasa del motor está encendida o no. Si no lo está, abra la tapa de la carcasa del motor y encienda el interruptor del disyuntor. Si lo está, significa que hay un fallo eléctrico en otra parte. Consulte a su distribuidor local, agente de REX u oficina de ventas.

Uso especial, compatibilidad de tuberías y hojas, accesorios especiales

• Uso especial
  Con tuberías de 350A, utilice la hoja y la hoja de apoyo de 350A adecuadas.

• Tabla de compatibilidad de tuberías y hojas


• Accesorios especiales
  • Eje flexible de 5 m
  • Interruptor manual (Disponible en breve)

Después del uso

• Después del uso

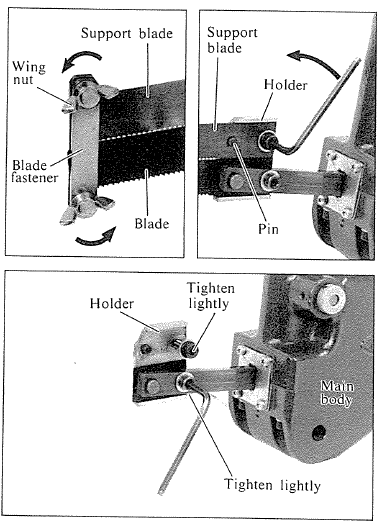

1. Afloje las mariposas en el sujetador de la hoja y retire el sujetador de la hoja.
2. Afloje los pernos hexagonales en el soporte y retire la hoja y la placa guía levantándolas de los pasadores.
3. Vuelva a apretar ligeramente los pernos hexagonales.

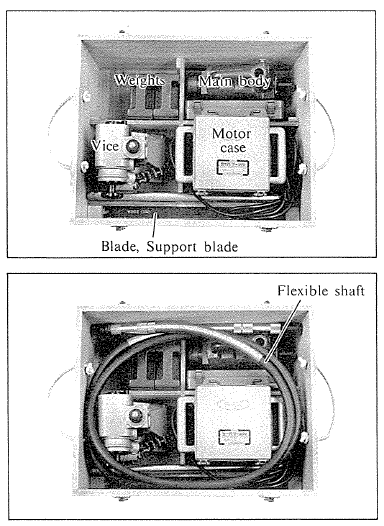

4. Retire toda la suciedad de la hoja, el cuerpo principal, los pesos, el tornillo de banco y la carcasa del motor antes de guardarlos en el lugar asignado como se muestra en la foto.
