Manual del Lewitt LCT 940

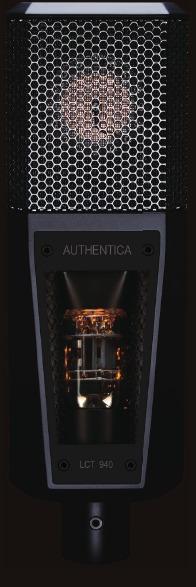

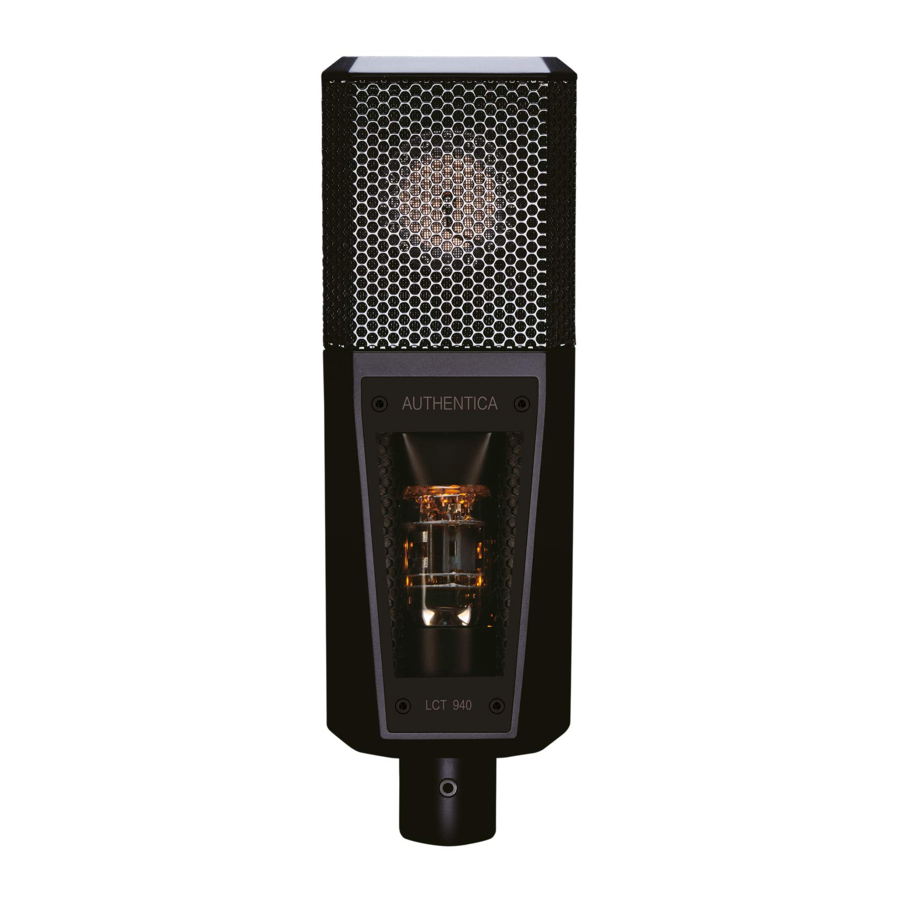

Descripción general

• Micrófono de condensador de diafragma grande de válvula y FET en una sola carcasa
• Mezcla continua entre el sonido de válvula y FET mediante un potenciómetro giratorio
• Micrófono multipatrón: cardioide, omnidireccional, figura en 8, cardioide ancho, supercardioide y cuatro patrones intermedios
• Botones pulsadores silenciosos para una selección de atenuación y filtro de corte de graves rápida y sencilla
• 4 ajustes de corte de graves: lineal, 40 Hz (12 dB/oct), 150 Hz (6 dB/oct) y 300 Hz (6 dB/oct)
• 4 ajustes de preatenuación: 0 dB, -6 dB, -12 dB y -18 dB
• Alto rango dinámico y bajo ruido propio
• Fuente de alimentación personalizada con interfaz de usuario iluminada para un manejo sencillo, incluso en entornos oscuros
• Conector XLR de 11 pines chapado en oro y resistente a la corrosión

Principales aplicaciones
Voces, instrumentos acústicos e instrumentos de viento

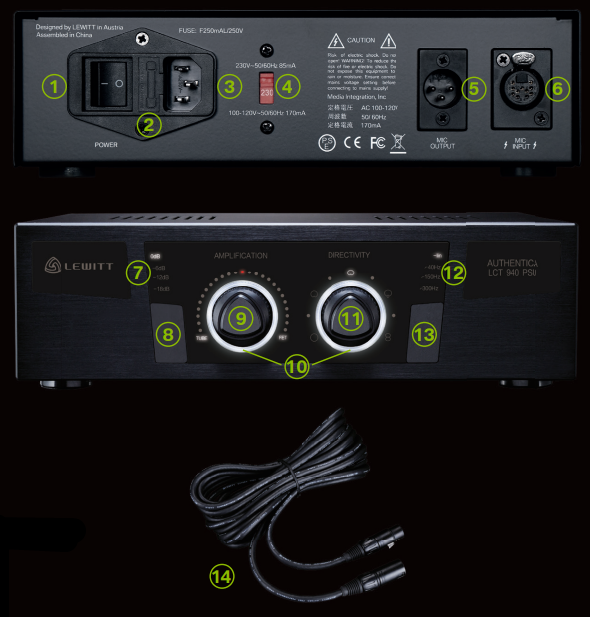

Interfaz de usuario

1. Interruptor de encendido/apagado
2. Fusible
3. Toma de corriente
4. Interruptor de selección de tensión de red
5. Toma XLR de 3 pines
6. Toma XLR de 11 pines
7. Indicaciones de preatenuación
8. Botón pulsador de preatenuación
9. Selección de amplificación progresiva, mando giratorio
10. Anillos indicadores de estado
11. Selección de patrón polar, rueda selectora
12. Indicaciones de filtro de corte de graves
13. Botón pulsador de filtro de corte de graves
14. Cable de audio de 11 pines

Tensión de alimentación: Fuente de alimentación personalizada de 230 V, 50 Hz 110 V, 60 Hz
Consumo de corriente: 14,95 W
Conector: XLR de 11 pines chapado en oro
Cable: 5 m (16,40 pies) Cable de audio de 11 pines de cobre libre de oxígeno

Primeros pasos

1. Asegúrese de que el interruptor de selección de tensión de red esté ajustado en la posición correcta según la electricidad de la red del país.
2. Utilice el cable de audio de 11 pines para conectar el micrófono con la toma XLR de 11 pines en la parte posterior de la fuente de alimentación.
3. Utilice el cable XLR de 3 pines para conectar su mezclador con la toma XLR de 3 pines en la parte posterior de la fuente de alimentación.
4. Ponga en funcionamiento el LCT 940 activando el interruptor de encendido/apagado en la parte posterior de la fuente de alimentación.
5. Deje que la válvula se caliente. El micrófono alcanza su máxima sensibilidad después de 60 segundos.
6. Experimente con diferentes relaciones de válvula y FET.
7. ¡Ya está listo!

Funcionamiento del micrófono

Anillos indicadores de estado

Iluminado en blanco: El micrófono está en modo de trabajo normal.
La iluminación está apagada: Bloqueo de teclas activo.
La iluminación parpadea en rojo: El micrófono está experimentando recortes debido a un alto SPL.
Iluminación en rojo: El micrófono está en modo de atenuación automática.
Iluminación parpadea en blanco y rojo: El micrófono indica el historial de recortes.

Mezcla entre sonido de VÁLVULA y FET

Gire el mando giratorio y seleccione la amplificación deseada. Elija entre la amplificación limpia "FET" y la cálida "VÁLVULA" o una mezcla de los dos circuitos. La mezcla de amplificación se indica mediante el punto rojo alrededor del mando giratorio.

Indicador de patrón polar

El patrón polar activo actualmente se ilumina en blanco. Si se selecciona un patrón polar intermedio, los patrones polares vecinos se iluminan en rojo y un punto blanco se ilumina en el medio.
Se pueden establecer 9 características diferentes girando brevemente la rueda selectora hacia la derecha o hacia la izquierda.

Ajuste de un filtro de corte de graves

Los filtros de corte de graves se pueden configurar presionando el botón pulsador derecho .
Los ajustes son: lineal, 40 Hz (12 dB/oct), 150 Hz (6 dB/oct) y 300 Hz (6 dB/oct). Los filtros de corte de graves eliminan los sonidos de baja frecuencia no deseados, compensan el efecto de proximidad y reducen el ruido transmitido por la estructura. No olvide utilizar el paravientos suministrado si es necesario.

Ajuste de un nivel de atenuación

Los niveles de atenuación se pueden configurar presionando brevemente el botón pulsador izquierdo .
Los ajustes son: 0 dB, -6 dB, -12 dB y -18 dB. La atenuación se utiliza en entornos de alto SPL para evitar el recorte del micrófono, el mezclador y otros equipos de audio.
Para obtener información sobre la función de bloqueo de teclas, la atenuación automática y el historial de recortes, consulte el manual completo siguiendo el enlace que aparece en la parte inferior.

Tenga en cuenta

• La cápsula es un componente sensible de alta precisión. Asegúrese de no dejarla caer desde grandes alturas y evite fuertes tensiones y fuerzas mecánicas.
• Para garantizar una alta sensibilidad y la mejor reproducción de sonido del micrófono, evite exponerlo a la humedad, el polvo o temperaturas extremas. Utilice el paravientos suministrado si es adecuado.
• No aplique una fuerza excesiva sobre los botones o el cable conectado.
• Cuando desconecte el cable del micrófono, sujete el conector y no tire del cable.
• No intente modificar o reparar el micrófono, ya que anularía la garantía del producto.
• La carcasa del micrófono se puede limpiar fácilmente con un paño húmedo, nunca utilice alcohol u otro disolvente para la limpieza.
• El paravientos se puede lavar con agua y jabón, si es necesario.

¡AVISO IMPORTANTE!

• Nunca retire la toma de tierra de la red eléctrica, hacerlo puede tener consecuencias letales.
• Sustituya el fusible solo por otro del mismo tipo.
• Utilizar solo en interiores, en entornos seguros y secos.
• No hay piezas reparables por el usuario dentro de la fuente de alimentación, pero hay tensiones potencialmente letales. Si no funciona correctamente, debe consultar a su distribuidor. No abra la unidad usted mismo.
• No desconecte el cable del micrófono mientras el sistema está encendido, ya que esto puede dañar el micrófono.
• No utilizar con cables dañados o después de que la unidad se haya caído y se oigan piezas sueltas o cristales rotos en el interior.
• No cubra la fuente de alimentación, deje siempre suficiente espacio alrededor para una ventilación adecuada.
