Manual Lull 1044C, 70010361

Preparación de la máquina

1. Mantenga la máquina en un área donde la temperatura sea de al menos 20 °C (70 °F). Deje la máquina en reposo hasta que la superficie de la máquina alcance esta temperatura.

1. Estacione la máquina sobre una superficie firme y nivelada. Nivele la máquina con respecto al suelo, retraiga completamente la pluma, levante la pluma a aproximadamente 40°, coloque la palanca selectora de desplazamiento en la posición (N) NEUTRA y accione el freno de estacionamiento.

   NO se coloque debajo de una pluma elevada a menos que la pluma esté bloqueada. Bloquee siempre la pluma antes de realizar cualquier servicio que requiera que la pluma esté elevada.
2. Con el modo de dirección en dirección a las cuatro ruedas, gire las ruedas completamente hacia la derecha. Apague el motor.
3. Coloque una etiqueta de no utilizar en el interruptor de la llave de encendido y en el volante indicando que la máquina no debe utilizarse.
4. Desconecte el cable negativo (-) de la batería del terminal negativo (-) de la batería.
5. Limpie la superficie de las aberturas de la cabina (1) con un limpiacristales. NO utilice un limpiacristales a base de amoniaco.

Nota: Si la rejilla del tragaluz (2) está excesivamente sucia, límpiela ahora. La limpieza será más difícil una vez que la instalación esté completa.

TODOS LOS DIBUJOS SON SOLO PARA REFERENCIA

Preparación del parabrisas/tragaluz

1. Extienda las piezas con el borde negro hacia arriba. Coloque el vidrio sobre una superficie protectora como el embalaje de plástico de burbujas o cartón.
2. Con un limpiacristales, limpie el vidrio del tragaluz y el parabrisas.

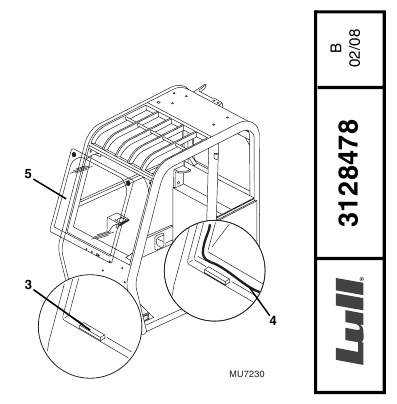

Instalación del parabrisas

1. Fije dos de los bloques de ajuste con respaldo adhesivo (3) al borde inferior de la abertura de la cabina. Estos bloques protegerán el borde inferior del vidrio.
2. Aplique un cordón de sellador de uretano (4) de 9 a 13 mm (3/8" a 1/2") de diámetro alrededor de la abertura.


3. Coloque el vidrio del parabrisas (5) en la abertura de la cabina. Asegúrese de que esté centrado en la abertura y que no entre en contacto con ningún metal de la cabina. Se requiere espacio entre el vidrio y el metal de la cabina para una posible expansión y contracción. Presione el vidrio firmemente en su lugar para asegurar la correcta unión del vidrio y el sellador. Pegue con cinta adhesiva las esquinas del parabrisas a la cabina hasta que el sellador de uretano se haya curado.

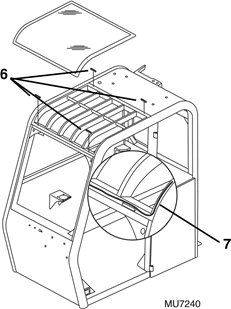

Instalación del tragaluz

1. Fije cuatro de los bloques de ajuste (6) alrededor de la abertura superior de la cabina. Coloque los bloques de ajuste de forma que queden completamente debajo del vidrio y paralelos al borde de la abertura.

2. Aplique un cordón de sellador de uretano (7) de 9 a 13 mm (3/8" a 1/2") de diámetro alrededor de la abertura y sobre la parte superior de los bloques de ajuste.
3. Coloque el vidrio del tragaluz en la parte superior de la abertura de la cabina, primero el borde delantero. Asegúrese de que esté centrado en la abertura y que no entre en contacto con el metal de la cabina. Se requiere espacio entre el vidrio y el metal de la cabina para una posible expansión y contracción. Presione el vidrio firmemente en su lugar para asegurar la correcta unión del vidrio y el sellador. Pegue con cinta adhesiva las esquinas del tragaluz a la cabina hasta que el sellador de uretano se haya curado.
4. Absténgase de utilizar la máquina mientras se cura el sellador de uretano. El tiempo de curado normal para el uretano es de 24 horas a 20 °C (70 °F) y 50% de humedad. Las temperaturas más bajas y/o la menor humedad prolongarán el tiempo de curado.

Instalación del panel de vinilo

Nota: Se puede aplicar cinta de enmascarar antes de fijar el velcro para proporcionar una plantilla en la cabina.

1. Utilice agua y jabón, o un limpiador a base de alcohol, para limpiar las superficies de entrada de la puerta de la cabina donde se aplicarán las tiras de velcro. Deje que las superficies se sequen completamente. NO utilice un limpiacristales a base de amoniaco.
2. Aplique tiras de velcro (8). Corte ranuras o muescas en las tiras de velcro para facilitar la instalación alrededor de las bisagras (9) en el pilar central.

3. Retire cualquier cinta de enmascarar y adhesivo residual que pueda haber sido utilizado para aplicar las tiras de velcro.
4. Conecte las secciones exteriores de vinilo, el lado derecho, la parte trasera y la entrada de la puerta, a las tiras de velcro aplicadas.

Cuidado y mantenimiento del cerramiento

1. Al entrar o salir de la cabina, asegúrese de que la cremallera (1) esté abierta lo suficiente para permitir una fácil entrada o salida. Los tirones constantes de la cremallera, las secciones de vinilo y el velcro pueden dañar el cerramiento con el tiempo.
2. Para evitar daños en las ventanas de vinilo, utilice siempre un paño de algodón suave y limpio con agua tibia y jabón suave para la limpieza.
3. Enjuague todo el cerramiento para aflojar y eliminar la suciedad de la superficie, antes de limpiar las ventanas.

   Las ventanas de vinilo transparente pueden rayarse incluso cuando se limpian pequeñas partículas de suciedad. Utilice movimientos de enjabonado muy suaves.
4. Nunca utilice limpiacristales o disolventes estándar, lejía o limpiadores a base de amoniaco para limpiar ninguna parte del cerramiento.

   NO transporte la máquina con el cerramiento acoplado. Las ráfagas de viento y los tirones repetidos podrían dañar el cerramiento.

Utilice todas las precauciones de seguridad aplicables mientras trabaja en, alrededor o debajo de cualquier maquinaria.
El tiempo estimado para instalar el kit es de 2 horas, más 32 horas de tiempo de curado para el sellador de uretano y el material de gancho adhesivo.

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual Lull 1044C, 70010361

Idiomas disponibles
