Manual de la serie DW Performance

INSTRUCCIONES PARA EL PRIMER MONTAJE

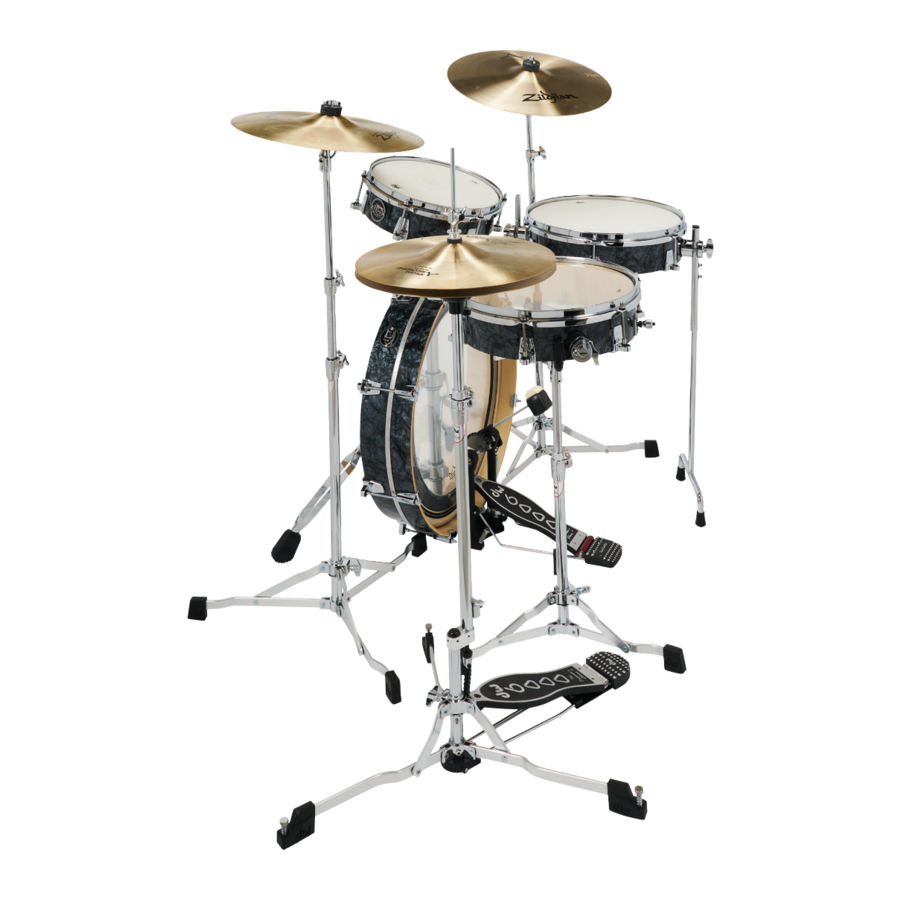

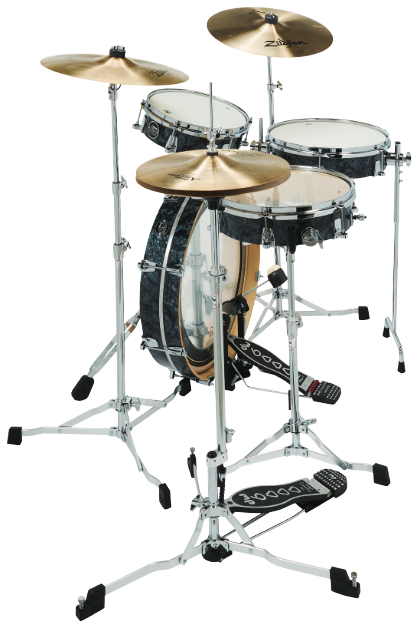

Cuando abras las cajas por primera vez, retira con cuidado todas las piezas y compáralas con la siguiente lista para asegurarte de que tienes todos los componentes del Low Pro Kit.

LISTA DE PIEZAS:

1. (1) Low Pro RackTom de 3" x 10", con un Mini TB12 Mounting Bracket acoplado
2. (1) Low Pro Snare Drum de 3" x 12", con un Mini TBI 2 Mounting Bracket acoplado (SOLO KIT DE 4 PIEZAS)
3. (1) Low Pro Floor Tom de 3" x 13", con dos Mini TB12 Mounting Brackets acoplados
4. (1) Low Pro Bass Drum de 3"x 20", con Low Pro 2-Leg Tom Stand integrado y un Mini TB12 Mounting Bracket acoplado
5. (l) DWCP6300LP Low Pro Snare Stand (SOLO KIT DE 4 PIEZAS)
6. (1) Pata de Low Pro Double Prong Floor Tom
7. (1) DWSMTA212Short L-Arm, diámetro de h", con dos Memory Locks acoplados, para Low Pro RackTom de 3" x 10"
8. (1) L-Arm larga, diámetro de h", con dos Memory Locks acoplados, para Low Pro Floor Tom de 3"x 13"
9. (1) Brazo accesorio recto DWSM2035 con TechLock Toothless Tilter (SOLO KIT DE 4 PIEZAS)
10. (1) Llave de batería estándar DW

Antes de empezar el montaje, asegúrate de tener una llave de batería estándar (se incluye una con este kit), así como el pedal del bombo (no incluido) y el trono de batería (no incluido).

1. Sujeta el Low Pro Bass Drum en posición vertical y acopla la abrazadera del pedal del bombo al aro del Bass Drum.

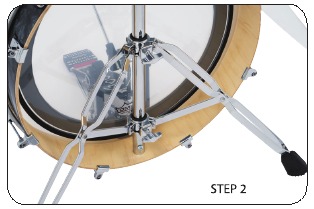

2. Afloja ambos tornillos de mariposa del Tom Stand y despliega las patas.


NOTA: tendrás que levantar ligeramente el conjunto de la pata al sacarla del casco del tambor. El soporte sujeta mejor el BassDrum si separas los pies de goma, al menos 24''. Ajusta gradualmente la separación de las patas del soporte hasta que el BassDrum se mantenga firme y en una posición cómoda para tocar.

3. ASEGÚRATE DE QUE LOS DOS PIES DE GOMA DEL TOM STAND ESTÁN FIRMEMENTE EN EL SUELO ANTES DE TOCAR EL KIT. Coloca un trono de batería en el lado del tambor del músico, siéntate y pruébalo con el pedal del bombo. A continuación, realiza los ajustes necesarios y aprieta completamente ambos tornillos de mariposa.

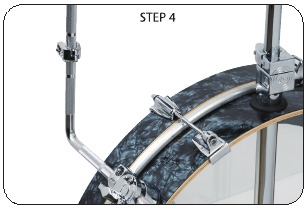

4. Introduce el L-Arm largo en el Mini TBI 2 Mounting Bracket del Bass Drum, con un vástago de la "L" apuntando hacia arriba.

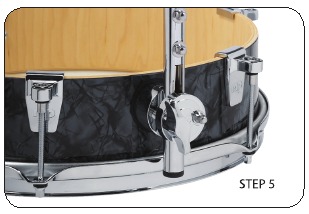

5. Coloca el Floor Tom, con el lado del batidor hacia abajo, sobre una superficie limpia y plana. Introduce el vástago de la pata del Floor Tom en uno de los Mini TBI 2 Brackets, con los pies apuntando hacia arriba.

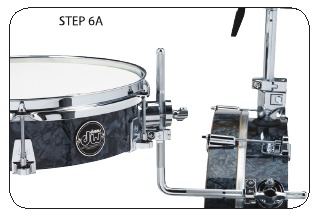

6. Gira el Floor Tom con el lado del batidor hacia arriba y desliza su otro Mini TBI 2 Bracket sobre el L-Arm largo conectado al Bass Drum.

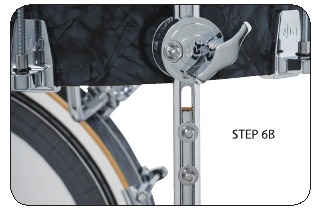

   Asegúrate de que la parte sólida de la pata, y no la parte ranurada, esté sujeta dentro del soporte.

7. Utiliza los tornillos de la llave de batería en el lateral de la pata del Floor Tom para ajustar la altura de la pata. Ajusta gradualmente la posición del L-arm y la altura de la pata, hasta que el Floor Tom se coloque en una posición cómoda para tocar.

TEN EN CUENTA:La pata de tu Floor Tom puede tener 1 o 2 tornillos de llave para ajustar la altura, con o sin arandelas debajo. Cualquiera de estas versiones de la pata funcionará.

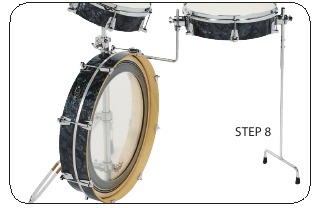

8. ASEGÚRATE DE QUE LOS DOS PIES DE GOMA DE LA PATA DEL FLOOR TOM ESTÁN TOCANDO FIRMEMENTE EL SUELO, YA QUE ESTO AYUDARÁ A ESTABILIZAR TODO EL KIT. Si los dos pies no tocan el suelo, sujeta el Floor Tom con una mano, afloja el tornillo de mariposa del soporte de montaje de la pata y gira la pata hasta que los dos pies de goma estén firmemente en el suelo. Después de realizar estos ajustes, aprieta completamente el tornillo de mariposa y los tornillos de la llave.

9. Introduce el L-Arm corto en el Toothless Tilter en la parte superior del Tom Stand, con un vástago de la "L" apuntando hacia arriba.

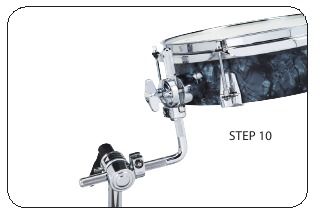

10. Desliza el Mini TBI 2 Bracket del RackTom sobre el L-arm. Ajusta el L-arm y el propio Rack Tom, hasta que el tambor se coloque en una posición cómoda para tocar. A continuación, aprieta completamente el tornillo de mariposa y el Toothless Tilter.


SI HAS COMPRADO UN LOW PRO KIT DE 4 PIEZAS, CONTINÚA CON EL SIGUIENTE PASO. SI HAS COMPRADO UN LOW PRO KIT DE 3 PIEZAS, SALTA AL N.º 16.

11. Despliega las patas del Low Pro Snare Stand. Extiende las patas lo más posible, casi planas sobre el suelo. A continuación, extiende el tubo interior para ajustar la altura del soporte y ajusta el ángulo de la cesta de la caja hasta que quede aproximadamente paralela al suelo.
12. Abre los brazos de la cesta de la caja HASTA QUE ENCAJEN EN SU SITIO.

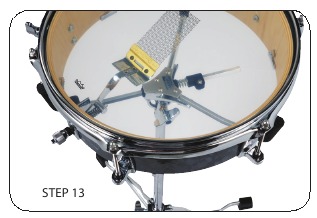

13. Tira y sujeta el brazo accionado por resorte con una mano para ensanchar la cesta de la caja, a continuación, coloca la Snare Drum en la cesta, con el lado del batidor hacia arriba

    Una vez que sueltes el brazo accionado por resorte, los brazos de la cesta de la caja agarrarán la Snare Drum firmemente. Ajusta el ángulo y la altura del Snare Stand, hasta que la Snare Drum se apoye en una posición cómoda para tocar.
14. SI MUEVES EL SNARE STAND CON LA SNARE DRUM DENTRO, LEVANTA EL SOPORTE AGARRÁNDOLO POR DEBAJO DE LA CESTA DE LA CAJA. No levantes el soporte agarrando el casco o el aro de la batería, ya que la Snare Drum puede salirse de la cesta.
15. Ajusta el ángulo de los bordones con el mando de ajuste situado en el lateral de la Snare Drum. Recomendamos ajustar los bordones de forma que las puntas toquen la parte inferior del parche. Presionar los bordones con demasiada fuerza contra el parche "ahogará" el sonido de la caja.
16. Siéntate en el kit y toca, y realiza algunos ajustes finales en los ángulos y las alturas de todos los tambores. Una vez que estés cómodo con todas las posiciones de los tambores, ajusta todos los Memory Locks para facilitar las futuras configuraciones.
17. Es posible que sea necesario afinar los tambores después de montar por primera vez el Low Pro Kit. Una vez que afines los tambores al tono y al rebote que prefieras, ¡tu nuevo Low Pro Kit estará listo para tocar!

SI HAS COMPRADO UN LOW PRO KIT DE 4 PIEZAS, CONTINÚA CON EL SIGUIENTE PASO.
SI HAS COMPRADO UN LOW PRO KIT DE 3 PIEZAS, PUEDES IGNORAR LOS PASOS Y EL N.º 19.

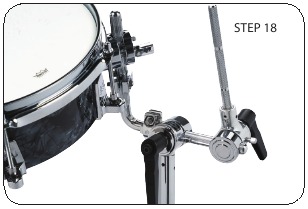

18. Puedes acoplar el Straight Accessory Arm incluido al L-Arm corto, para montar una campana u otro elemento de percusión pequeño junto al Low Pro Rack Tom.

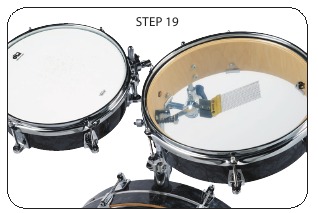

19. Si utilizas una caja diferente con tu Low Pro Kit, también puedes montar la Low Pro Snare Drum en el Straight Accessory Arm, desacoplar completamente sus bordones y utilizarla como un segundo rack tom.
