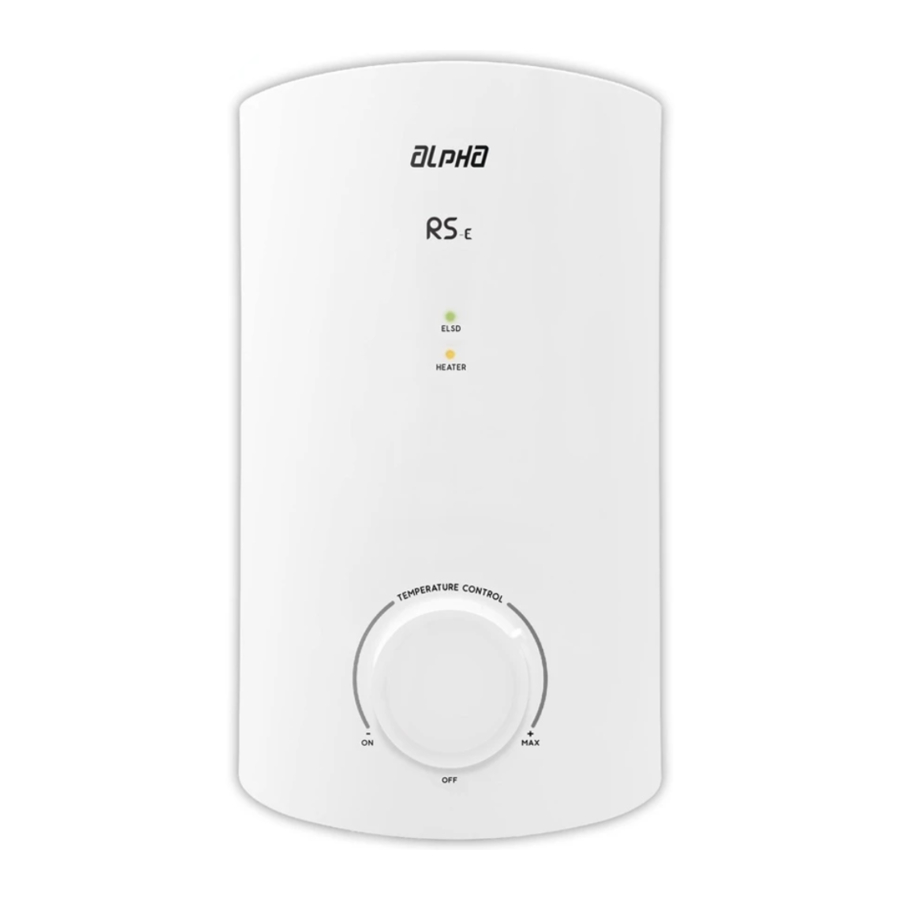

Manual de Alpha RS, RS-E

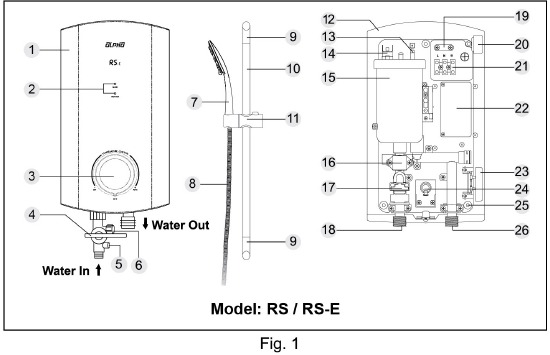

IDENTIFICACIÓN DE LAS PIEZAS

1. Cubierta del calentador
2. Luz(ces) indicadora(s)
3. Perilla de control de temperatura
4. Válvula de cierre
5. Regulador de agua
6. Filtro de agua
7. Ducha de mano
8. Manguera flexible
9. Soporte de riel (2 unidades)
10. Riel deslizante
11. Soporte de ducha
12. Base del calentador
13. Elemento calefactor
14. Desconexión térmica
15. Tanque del calentador
16. Triac
17. Conjunto del interruptor de flujo
18. Conexión de ENTRADA de agua
19. Abrazadera de cable
20. Entrada lateral del cable
21. Bloque de terminales
22. ELSD incorporado
23. PCB de PRUEBA y REINICIO
24. Unidad de control electrónico
25. Orificios de montaje de la base del calentador (4 orificios)
26. Conexión de SALIDA de agua

* Artículo 22 y 23 solo para el modelo RS-E.

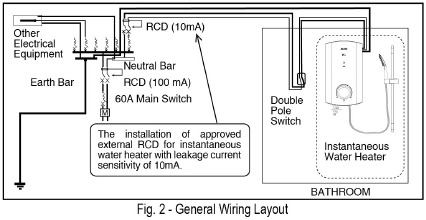

ELÉCTRICO

1. La instalación deberá cumplir con GP/ST/No.6/2016, Guideline for the Design, Installation, Inspection, Testing, Operation and Maintenance of the Water Heater Systems by Energy Commission.
2. Debe contratar a un electricista competente y cualificado para la instalación.
3. El calentador debe estar conectado permanentemente al suministro eléctrico a través de un interruptor bipolar enlazado que tenga una separación de contacto de al menos 3 mm en todos los polos incorporados en el circuito, y fuera del alcance de la persona que usa la ducha.
4. Solo se permite la conexión fija y permanente, no se debe usar enchufe y toma de corriente. En el caso de que no se pueda realizar una conexión directa al calentador de agua, solo se debe utilizar una caja de conexión y un conector aprobado de tamaño correcto.
5. Para la conexión dentro del cubículo de la ducha y debajo del techo, la caja de conexión deberá tener una clasificación IPX5.
6. Se utilizará un cable de PVC / cables flexibles aislados de PVC aprobados y del tamaño correcto con una longitud máxima de 1,5 m para conectar el calentador de agua a la caja de conexión.
7. El tamaño mínimo del cable no debe ser inferior a 4 mm².
8. El RCD en el cuadro de distribución principal del local debe probarse al menos una vez al mes.

Tabla 1 - Tabla de carga eléctrica

AGUA

La unidad funciona con un caudal de agua mínimo de 3 litros/min. Tenga en cuenta que un caudal de agua entrante de 5 litros/min o superior mejoraría su rendimiento.

SEGURIDAD

Nota: Se instalará un tipo aprobado de dispositivo de corriente residual (RCD) con una sensibilidad de 10 mA junto con el calentador.

1. Los dispositivos de detección de fugas a tierra (ELSD) incorporados cortarán el suministro de energía al calentador en caso de fuga de corriente de tan solo 15 mA.
2. El calentador solo funciona cuando hay suficiente flujo de agua para activar el interruptor de flujo.
3. El corte térmico interrumpirá automáticamente el suministro de energía si hay un aumento anormal en la temperatura del agua durante la ducha.

PROCEDIMIENTOS DE INSTALACIÓN

FONTANERÍA

1. Todos los trabajos de fontanería deberán completarse antes de proceder a la conexión del cableado eléctrico.
2. No se utilizarán mangueras metálicas/cromadas ni válvulas de control conductoras (solo en Malasia, según las regulaciones del gobierno malasio; opcional para otros países).
3. La salida del calentador no se conectará a ningún tipo de grifo o accesorio no recomendado por el fabricante.

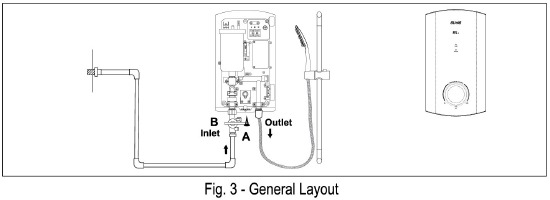

1. Cierre la fuente de agua.
2. Retire el tornillo marcado con la letra "A" con un destornillador.
3. Retire la cubierta levantando la parte inferior hacia arriba hasta que quede libre.
4. Marque los (4) puntos de los tornillos de la base del calentador en la pared. Se recomienda que la parte inferior del calentador esté a 1,50 metros/5 pies por encima del suelo del baño.
5. Taladre los (4) orificios con una broca de 5,0 mm de diámetro.
6. Monte y asegure el calentador con los tacos y tornillos suministrados.
7. Conecte el conjunto de la válvula de cierre a la ENTRADA "B". Se proporciona una arandela de goma para esta conexión para evitar fugas de agua.
8. Conecte la tubería desde la válvula de cierre al suministro de agua entrante. Si es necesario, utilice cinta de sellado para la conexión para evitar fugas de agua. No aplique una fuerza excesiva para apretar los conectores.
9. Abra la llave de paso para drenar toda la suciedad de la fontanería y llenar el tanque del calentador.
   (Nota: Este paso evitará daños al elemento calefactor).

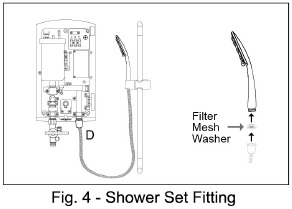

MONTAJE DEL CONJUNTO DE DUCHA

1. Marque las posiciones de los dos orificios del conjunto de la barra deslizante junto al calentador; asegúrese de que la parte superior esté nivelada con la parte superior del calentador. Móntelo con los tacos y tornillos suministrados.
2. Conecte la manguera flexible y el cabezal de ducha a la SALIDA "D" del calentador; asegúrese de colocar la arandela de goma.
3. Conecte el otro extremo de la manguera flexible al cabezal de ducha; asegúrese de colocar la malla del filtro.

CONEXIÓN ELÉCTRICA

• Asegúrese de que la alimentación eléctrica esté desconectada antes de realizar el trabajo eléctrico.
• No se utilizarán enchufes, tomas de corriente ni cables de tamaño insuficiente.

1. Desconecte la alimentación eléctrica.
2. Inserte el cable eléctrico a través del pasacables de goma marcado con la letra "E".
3. Conecte el cable al bloque de terminales de la siguiente manera:

   ROJO O MARRÓN	FASE (L)
   NEGRO O AZUL	NEUTRO (N)
   AMARILLO/VERDE O VERDE/AMARILLO	TIERRA ()

4. Vuelva a colocar la cubierta y asegure el tornillo marcado con la letra "A" como en la Fig. 3.

PRUEBAS

1. Abra el suministro de agua en la válvula de cierre. El agua debe salir a borbotones del cabezal de ducha.
2. Encienda el interruptor del calentador fuera del baño. Gire el mando de control de temperatura del calentador a la posición "ON" (encendido). Las luces indicadoras se encenderán. La ducha debería estar caliente en unos segundos.
3. Puede continuar con las "Instrucciones de funcionamiento" antes de usar el calentador.

INSTRUCCIONES DE FUNCIONAMIENTO

El calentador viene con un control electrónico de temperatura variable para una amplia gama de selecciones de potencia. Se puede seleccionar una ducha fría normal simplemente girando el mando de control de temperatura a la posición "OFF" (apagado).
Para disfrutar de una ducha caliente, tenga en cuenta los siguientes pasos:-

1. Encienda el interruptor del calentador situado fuera del baño. El indicador "ELSD" se iluminará.
2. Abra el suministro de agua en la válvula de cierre.
3. Encienda el mando de control de temperatura. El indicador "HEATER" (calentador) se iluminará. La ducha se calentará a medida que el mando de control de temperatura se gire en el sentido de las agujas del reloj desde "ON" (encendido) hasta "MAX" (máximo). No es necesario volver a colocar el mando de control de temperatura en la posición "OFF" (apagado) cuando el calentador no esté en uso.
4. Apague el interruptor del calentador fuera del baño cuando el calentador no esté en uso.

Nota: Es posible que la ducha no esté lo suficientemente caliente incluso en "MAX" (máximo) en áreas donde el suministro de agua entrante de la red es demasiado frío o la presión demasiado alta. Reemplace la unidad por una de mayor potencia (si está aprobada por la junta eléctrica) o reduzca el flujo de agua ajustando el regulador de agua para obtener la temperatura de ducha deseada.

1. La instalación la realizará una persona competente recomendada por el fabricante.
2. El aparato debe estar conectado a tierra.
3. Este aparato no debe utilizarse para el suministro de agua potable.
4. El grifo de control de agua debe estar conectado únicamente a la ENTRADA de agua.
5. Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.
6. Este aparato no está diseñado para ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimiento, a menos que hayan recibido supervisión o instrucciones sobre el uso del aparato por parte de una persona responsable de su seguridad.
7. Se deben utilizar los nuevos juegos de mangueras suministrados con el aparato y no se deben reutilizar los juegos de mangueras viejos.
8. La entrada de agua de este aparato no debe conectarse a la entrada de agua obtenida de ningún otro sistema de calentamiento de agua.
9. La SALIDA de agua de este calentador actúa como un respiradero y no debe conectarse a ningún tipo de grifo o accesorio no recomendado por el fabricante.
10. No utilice un cabezal de ducha que pueda cortar el flujo de agua.
11. No utilice cemento para fontanería en la conexión. Si es necesario, utilice únicamente cinta de rosca o de sellado.
12. Si el calentador funciona mal, desconecte inmediatamente la alimentación. A continuación, póngase en contacto con el agente de ventas para su reparación. Nunca intente reparar la unidad usted mismo.

MANTENIMIENTO GENERAL

CALIDAD GARANTIZADA
Todos los calentadores ALPHA se prueban antes de salir de la fábrica. Con el cuidado y el uso adecuados, los calentadores son duraderos, seguros y fiables. Utilice únicamente los accesorios recomendados por el fabricante.

NO UTILICE DISOLVENTE, ALCOHOL NI GASOLINA
Puede limpiar el calentador con un paño húmedo y un detergente suave, pero no utilice disolvente, alcohol, gasolina ni ninguna otra solución corrosiva.

COMPRUEBE EL ELSD AL MENOS UNA VEZ AL MES
Encienda la electricidad y el suministro de agua al calentador. Pruebe el ELSD pulsando suavemente el botón "TEST" (prueba) del ELSD. La luz indicadora "ELSD" y la luz "HEATER" (calentador) deben apagarse. Pulse el botón "RESET" (restablecer) para reanudar la alimentación

AJUSTE DEL REGULADOR DE AGUA
Gire el mando en sentido contrario a las agujas del reloj para tener el máximo volumen de agua en zonas de baja presión de agua. En zonas de alta presión de agua, gire el mando en el sentido de las agujas del reloj hasta alcanzar la temperatura de ducha deseada.

LIMPIE EL FILTRO REGULARMENTE
El filtro debe limpiarse siempre que haya una señal de bloqueo de la entrada de agua.

1. Válvula de cierre

   Retire la tapa de la malla del filtro. Extraiga la malla del filtro y enjuáguela con agua para eliminar los sedimentos atrapados.
   Vuelva a colocarla en su posición original antes de asegurarla con la tapa de la malla del filtro.
2. Cabezal de ducha

   • El cabezal de ducha debe descalcificarse regularmente.
   • Desconecte el cabezal de ducha de la manguera. Retire la arandela de malla del filtro y enjuáguela con agua para eliminar los sedimentos atrapados.
     Vuelva a conectar el cabezal de ducha a la manguera en su posición original.

Nota:

• Asegúrese de cerrar el suministro de agua entrante antes de la operación.
• Esto debe hacerse con más regularidad en zonas donde el suministro de agua entrante esté sucio.

ESPECIFICACIONES

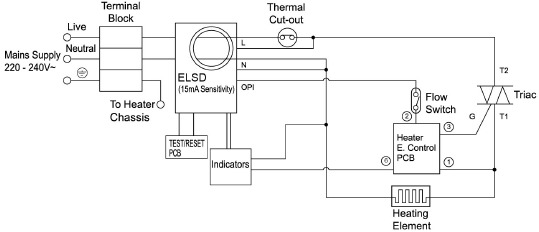

DIAGRAMA DE CABLEADO ESQUEMÁTICO

* Las especificaciones del producto y los accesorios de ducha que se muestran en este manual son correctos en el momento de la impresión y están sujetos a cambios sin previo aviso.
