Manual de MEMORY LANE de Diamond
EL RETARDO dBBD
Al combinar la compresión analógica, los filtros anti-aliasing/de reconstrucción con una línea de retardo de estilo bucket brigade, hemos capturado la esencia etérea del MEMORY LANE original de caja grande utilizando la innovadora TECNOLOGÍA DE RETARDO DIGITAL BUCKET BRIGADE (dBBD).
Todo esto en un tamaño más pequeño, con más del doble de tiempo de retardo, una respuesta de frecuencia extendida, una SNR más alta y a una fracción del consumo de corriente del original.
El MEMORY LANE ahora incluye 3 líneas de retardo diferentes que ofrecen una variedad de sonidos modernos y vintage. Toda nuestra investigación y desarrollo ha culminado en una firma sónica única que solo puede describirse como inconfundiblemente MEMORY LANE.
CONJUNTO DE CARACTERÍSTICAS
CIRCUITO ORIGINAL
El circuito MEMORY LANE JR. reencarnado.
Nuestra línea de retardo dBBD equipada con compresor original que ofrece hasta 1200 ms de exuberantes repeticiones moduladas.
TRES MODOS DE RETARDO DISTINTOS
La línea de retardo de frecuencia de muestreo fija original del MEMORY LANE se ha ampliado con un nuevo modo de retardo cálido que ofrece una frecuencia de muestreo variable de estilo BBD vintage, repeticiones más cálidas y un tiempo de retardo máximo de 1200 ms para obtener magníficos retardos ambientales, así como un nuevo modo vintage diseñado para capturar la magia de los pedales de retardo BBD analógicos. Frecuencia de muestreo variable, repeticiones más rápidas y tiempos de retardo de 50 ms a 550 ms inspirados en los retardos de caja grande de antaño.
EL NUEVO ESTÁNDAR
Para las necesidades del usuario de pedales moderno. Diseño que ahorra espacio, sin ninguna pérdida de calidad. Las características incluyen jacks montados en la parte superior, bypass bufferizado equipado con Burr-Brown con trails opcionales, tap tempo con subdivisiones, AutoDiv, Doubler, modulación momentánea/enclavada y más.
CARACTERÍSTICAS AVANZADAS
INDICACIÓN DE CAMBIO DE MODO
Los LED parpadearán dos veces después de la secuencia de encendido del LED para indicar un cambio de modo.
AUTO DIV
Cuando un tempo tocado está fuera del rango de tiempo de retardo de su modo actual, el tempo se duplicará o reducirá a la mitad automáticamente. El LED de bypass recorrerá los 3 colores como indicación.
MODO DE ENCLAVAMIENTO MOMENTÁNEO
La MODULATION y el DOUBLER pueden funcionar en:
MOMENTÁNEO: Solo se activa mientras se mantiene pulsado su interruptor de pie.
ENCLAVAMIENTO: Se activa y desactiva al mantener pulsado su interruptor de pie.
Mantenga pulsado el interruptor de pie ON/CHOP o TAP/DBL durante la secuencia de encendido del LED para cambiar su funcionamiento respectivo.
MODULATION - MODE LED - Momentary I I Latch
DOUBLER -TAP DIV. LED - Momentary I I Latch
MODO TRAILS
En el modo trails, la señal retardada se desvanecerá de acuerdo con la perilla FEEDBACK cuando se desactive el efecto. En el modo sin trails, el retardo eliminará inmediatamente la señal retardada cuando se desactive el efecto.
Mantenga el interruptor TAP/MODE hacia ARRIBA durante toda la secuencia de encendido del LED para activar o desactivar el modo TRAILS.
TAP DIV. AND MODE LED - Trails I I Kill Delay
MODO FÁCIL
EASY MODE deshabilita las funciones secundarias del interruptor de pie para aquellos que buscan la máxima simplicidad.
Para activar el EASY MODE, mantenga el interruptor TAP/MODE hacia abajo durante la secuencia de encendido del LED.
TAP DIV. AND MODE LED - Easy I I Normal

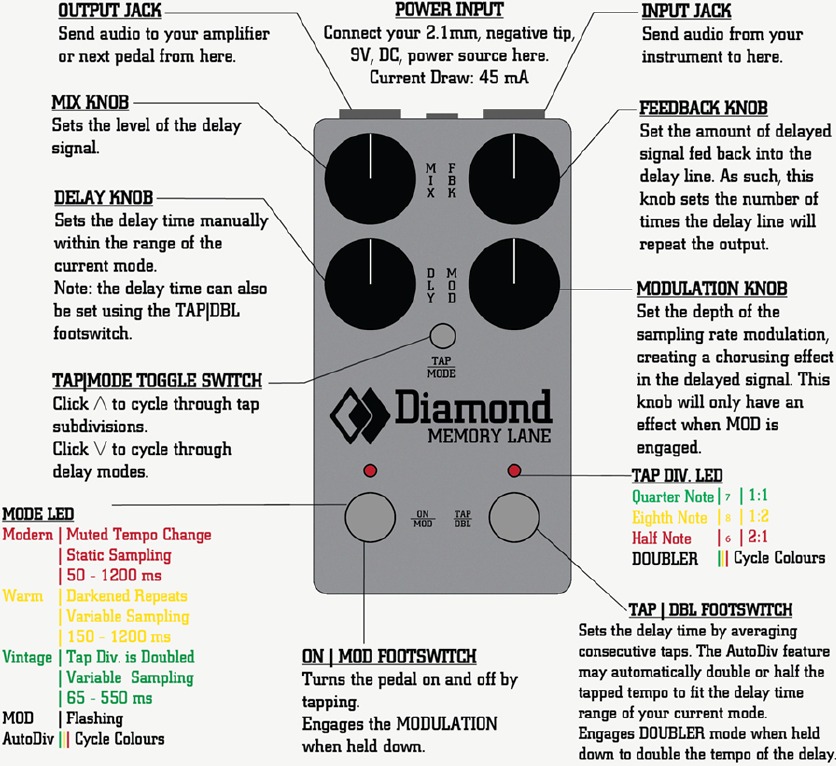

CONTROLES
EL RETARDO DIGITAL BUCKET BRIGADE DE DIAMOND
En el corazón del Memory Lane analógico original se encuentra un BBD y un Compandor. Este nuevo y compacto Memory Lane está diseñado para capturar el carácter del original mediante la implementación de un sistema integrado que funciona como un reemplazo directo para un BBD y lo rodea con un circuito Companding y Anti-Aliasing personalizado similar al del original.
Un BBD funciona muestreando la entrada, pasando una copia en su serie de capacitores de bucket a bucket y emitiendo el contenido del último capacitor, todo sincronizado a una velocidad específica. Esta línea de retardo funciona igual, pero usa RAM para pasar estas copias y un reloj interno para definir la frecuencia de muestreo. Nuestra emulación se ha acercado aún más con la capacidad del modo Warm para capturar las pérdidas capacitivas del BBD.
El circuito analógico tiene como objetivo responder exactamente como el Memory Lane original con el Compandor agregando una ligera compresión y suavidad, lo que permite que el retardo se asiente perfectamente en la mezcla, los filtros Anti-Aliasing creando calidez y la red de retroalimentación analógica resaltando y enfatizando estas características.
ESPECIFICACIONES
Impedancia de entrada: >1MΩ
Impedancia de salida: < 10 KΩ
Conmutación: Bypass bufferizado
Requisitos de alimentación: punta negativa de 9VDC, jack de barril de 2,1 mm
Consumo de corriente a 9V: 45rnA
Dimensiones: 4.8 x 2.64 x 1.58"
Peso: 300 g
