Manual de Williams ALLEGRO IV

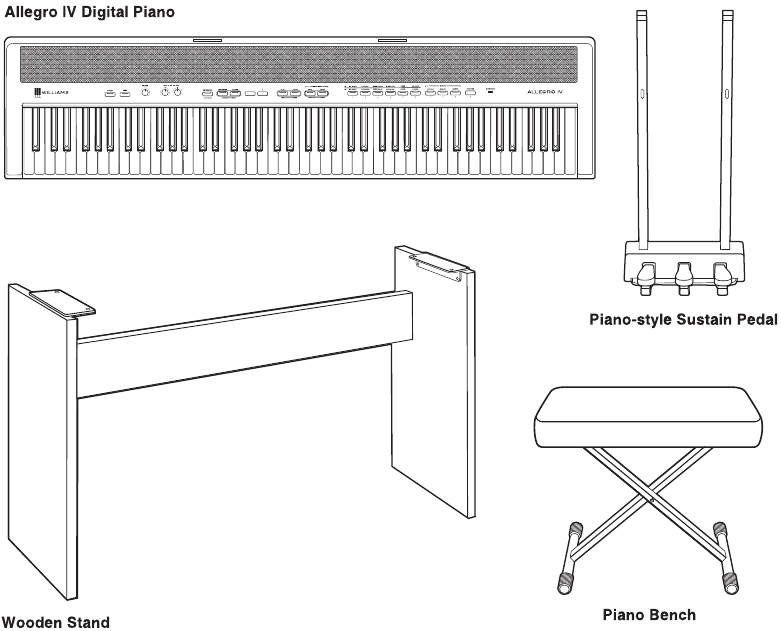

CONTENIDO DE LA CAJA

El paquete In-Home de Williams ALLEGRO IV debe contener lo siguiente:

Piezas y herrajes del soporte

1. (x4) Tuercas cilíndricas M6

2. (x4) Tornillos M6x40

3. (x8) Tapones de rosca

4. (x4) Pernos manuales M5x20

5. (x2) Destornillador Phillips (no incluido)

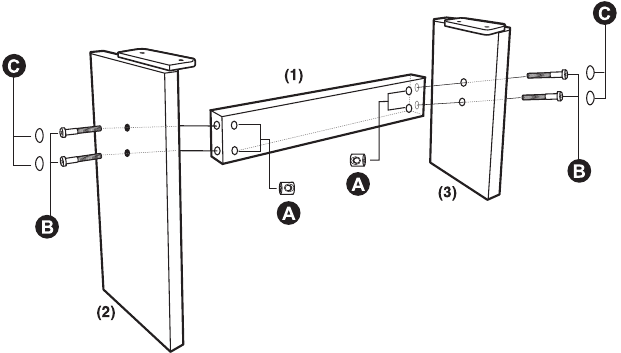

Montaje del soporte

Comience a montar el piano fijando las patas al travesaño.
Los orificios para los tornillos del travesaño (1) deben mirar hacia la parte posterior del piano (alejándose de los soportes de plástico).

1. Fijación de las patas al travesaño
   Coloque la tuerca cilíndrica (A) en el travesaño como se muestra, asegurándose de alinear las roscas de la tuerca cilíndrica con el orificio del tornillo.

2. Apriete hasta que el travesaño quede a ras con los soportes de las patas y las patas estén firmemente fijadas. (Asegúrese de sujetar correctamente el perno (B) a través de la pata y dentro de la tuerca cilíndrica. Para evitar que se crucen las roscas, utilice dos destornilladores, uno para sujetar la tuerca cilíndrica y otro para atornillar el perno en la tuerca cilíndrica).

3. Toques finales para el montaje del soporte
   Después de fijar las patas al travesaño, coloque los tapones de rosca (C) sobre los 8 tornillos apretados.


Piezas y herrajes del pedal

6. (x2)

7. (x2)

8. (x2)

9. (x4)

10. (x4)

Montaje del pedal

1. Fije las dos barras de acero a la unidad de pedal.

2. Atornille las barras en la parte posterior del soporte del piano Williams. Fije cuatro abrazaderas para cables para asegurar el cable.

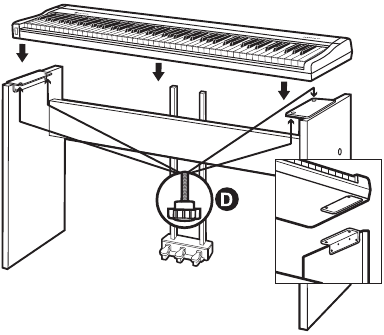

3. Fijación del piano al soporte
   Levante el piano sobre su soporte y alinee los orificios de las patas del soporte con los orificios de la parte inferior del piano. Inserte los pernos manuales (D), de las piezas del soporte, en cada orificio para fijar el piano a su soporte como se muestra en la imagen del inserto.

4. Enchufe los conectores de 1/4" en la parte posterior de su Allegro IV. Utilice los clips incluidos para ocultar los cables detrás del soporte.


Montaje del banco

1. Afloje las tuercas de mariposa (A) hasta que se puedan juntar.

2. Mientras aprieta las tuercas de mariposa, deslice las clavijas en las ranuras de la barra de metal en la parte posterior del banco.

3. Ajuste la altura del banco utilizando el mismo método. Cuanto más lejos estén las clavijas del centro, más corto será el banco. A continuación, apriete las tuercas de mariposa para asegurar las patas del banco. Ajuste la orientación de las patas de goma para nivelar el banco.


Consulte el Manual de referencia de Allegro IV incluido para el funcionamiento del resto del piano.
