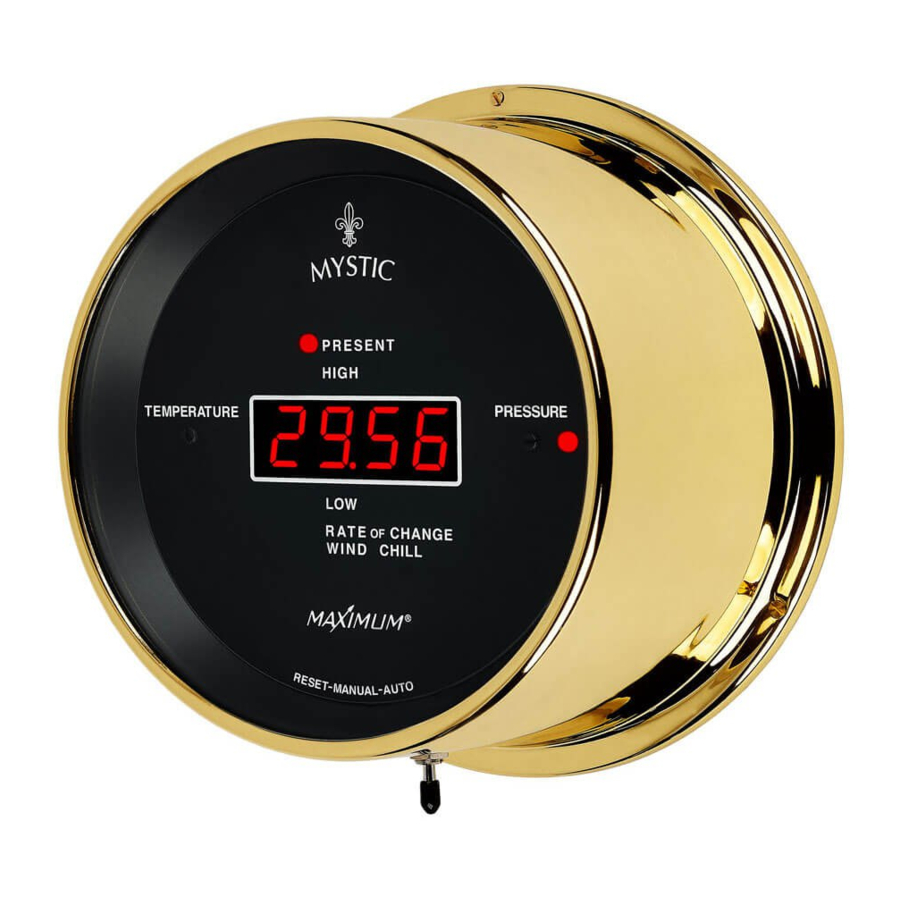

Manual de MYSTIC Maximum

INSTALACIÓN

UNA INSTALACIÓN ADECUADA ES IMPORTANTE. SI NECESITA ASISTENCIA, CONSULTE A UN CONTRATISTA, ELECTRICISTA O INSTALADOR DE ANTENAS DE TELEVISIÓN (CONSULTE CON SU PROVEEDOR DE MATERIALES DE CONSTRUCCIÓN O FERRETERÍA LOCAL PARA OBTENER REFERENCIAS). PARA FOMENTAR LA CONFIANZA, REALICE UN CABLEADO DE PRUEBA ANTES DE LA INSTALACIÓN.

1. Conecte el adaptador de CA a Mystic y enchúfelo a la toma de corriente. La pantalla encenderá brevemente todas las luces indicadoras (autocomprobación) y luego mostrará la luz de función del barómetro y la pantalla central mostrará una lectura de presión. Deje el instrumento en este modo durante dos horas. No active el interruptor en la parte inferior de la caja de ninguna manera. Al final de la espera de dos horas, Mystic estará listo para que se realice el ajuste de presión. El sensor de temperatura se puede instalar durante esta espera.

2. Monte el conjunto del sensor de temperatura con los dos tornillos grandes para madera. Seleccione una ubicación que esté protegida de la luz solar directa y protegida de la lluvia y los daños físicos. (Una exposición al norte, a seis pies sobre el suelo, dará los mejores resultados).

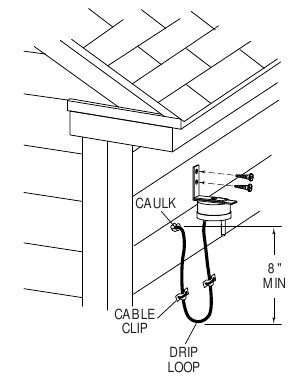

3. Forme un bucle de goteo con el cable al menos ocho pulgadas por debajo de la salida del sensor y al menos ocho pulgadas por debajo del punto de entrada al edificio. Ancle cualquier cable expuesto con clips de cable aislados. Pase el cable a través del edificio hasta la ubicación donde se ubicará el indicador. Selle cualquier agujero cuando termine.

4. Si han transcurrido dos horas desde que se enchufó Mystic, ahora se puede calibrar el barómetro para su ubicación. Obtenga la presión barométrica actual para su área llamando a un aeropuerto cercano o a una persona que tenga un barómetro configurado correctamente. Inserte un pequeño destornillador en el tornillo ranurado empotrado en la parte posterior de Mystic. Gire el tornillo mientras observa la lectura de presión en la parte frontal de Mystic. Debido a la sensibilidad de este ajuste, los números en la pantalla pueden fluctuar durante este procedimiento. Puede tardar un minuto en lograr la configuración exacta.

5. Desenchufe el adaptador de CA y desconecte los cables. Mystic ahora está listo para la instalación final. El ajuste que ha realizado siempre permanecerá intacto.

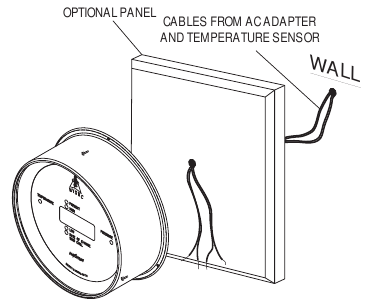

6. Pase los cables del adaptador de CA y el sensor de temperatura a través de la pared hasta Mystic. Recomendamos usar uno de nuestros paneles pretaladrados para montar Mystic. Tenga cuidado de no doblar los cables debajo del borde de la lectura de latón.

7. Conecte los cables del adaptador de CA con las tuercas hexagonales. La polaridad no importa. Conecte los dos cables del sensor de temperatura del aire a los terminales 4 y 5. Nuevamente, la polaridad no importa.

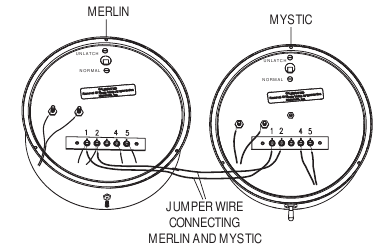

8. Si posee un Merlin, conecte el cable puente (suministrado) a los terminales n.º 1 y n.º 2 en Merlin. Ahora habrá dos cables conectados a los terminales n.º 1 y n.º 2. Conecte el otro extremo de los cables puente a los terminales n.º 1 y n.º 2 de Mystic. Tenga en cuenta que el terminal n.º 1 de Merlin se conecta al terminal n.º 1 de Mystic y el n.º 2 se conecta al n.º 2.

9. 1. Enchufe el adaptador de CA
   2. Coloque el interruptor en la parte posterior de Mystic en la posición UNLATCH (DESBLOQUEAR)
   3. Espere 15 segundos
   4. Coloque el interruptor en NORMAL

10. Mystic se encenderá y se autocomprobará brevemente, luego la pantalla central mostrará el modo de ajuste de presión. Debe salir del modo de ajuste moviendo el interruptor a Auto y soltándolo.


NOTA: Después de cualquier restablecimiento completo, Mystic mostrará el modo de ajuste de presión. Nunca es necesario volver a realizar el ajuste de presión. Simplemente salga de este modo moviendo el interruptor a Auto y soltándolo.

FUNCIONAMIENTO

La memoria dentro de Mystic se puede borrar moviendo el interruptor inferior a RESET y manteniéndolo allí durante seis segundos. La pantalla se pone en blanco rápidamente indicando que la memoria de funciones actual se está borrando.

Al presionar el interruptor a AUTO una vez a la vez, puede llegar a los datos de función que desea borrar selectivamente. Observe qué luz de función está encendida (presión o temperatura). También verifique cuál de las dos memorias (alta o baja) elige.

Se logra un restablecimiento "FULL" (COMPLETO) manteniendo el interruptor en RESET durante seis segundos o más solo cuando Mystic está encendido. La pantalla se autocomprobará. Salga del modo de ajuste de altitud moviendo el interruptor a AUTO y soltándolo.

NOTA: Después de cualquier restablecimiento "FULL" (COMPLETO), los datos de temperatura y/o sensación térmica se mostrarán y almacenarán después de diez segundos. Los datos de presión se mostrarán y almacenarán después de dos minutos. Sin embargo, R.O.C./Pressure mostrará "HOLD" (ESPERA) durante 72 minutos después de un restablecimiento "FULL" (COMPLETO).
Cuando el interruptor está en la posición central, Mystic mostrará la información que indica la luz de función. Todos los demás datos de funciones se están registrando y almacenando.

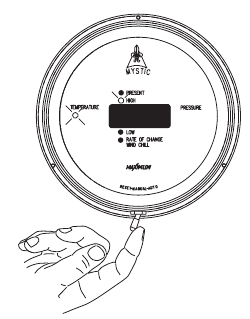

Mover el interruptor hacia la derecha y permitir que regrese cambiará Mystic a la siguiente función. Esto se indicará mediante la luz de función iluminada. Siga moviendo el interruptor hacia la derecha hasta que se ilumine la luz de la función que desea observar.

Mover el interruptor hacia la derecha y mantenerlo presionado durante al menos tres segundos pondrá a Mystic en su modo de secuenciación automática. Verá que cada luz de función permanece encendida y que esa información en particular se muestra durante aproximadamente cuatro segundos y luego pasa a la siguiente función automáticamente.
Si Mystic está en secuenciación automática y desea observar la información durante más tiempo que el período de visualización, mueva el interruptor a AUTO y suéltelo. Luego puede avanzar manualmente por las funciones como se mencionó anteriormente.

DATOS IMPORTANTES SOBRE SU MYSTIC

• Bloqueo: las perturbaciones en la línea eléctrica, el encendido incorrecto o un error en el cableado pueden causar una lectura de pantalla en blanco o incorrecta. Si MYSTIC está "bloqueado" de esta manera, proceda de la siguiente manera:

1. Retire el indicador de latón de la pared o el panel.
2. Coloque el interruptor en la parte posterior del indicador en la posición UNLATCH (DESBLOQUEAR).
3. Espere 15 segundos.
4. Coloque el interruptor en NORMAL
5. Vuelva a montar el indicador en la pared o el panel.


• Durante los cortes de energía prolongados, la pantalla de MYSTIC se pondrá en blanco y el instrumento no continuará acumulando datos. Conservará los datos acumulados anteriormente hasta por 15 horas.
• Mover el interruptor a Auto no borra la información almacenada.
• No necesita cronometrar el tiempo de reinicio de 6 segundos. Mystic pondrá en blanco la pantalla para indicar que la memoria ha sido borrada.
• Mystic ha sido probado y se ha encontrado que cumple con los límites para un dispositivo digital de Clase B, de acuerdo con la Parte 15 de las Reglas de la FCC. Esto significa que Mystic produce un mínimo de radiación de radiofrecuencia. Si Mystic produce interferencias en la recepción de radio o televisión, intente mover la radio o el televisor a una ubicación diferente o enchufarlo a una toma de CA diferente.

INFORMACIÓN ADICIONAL

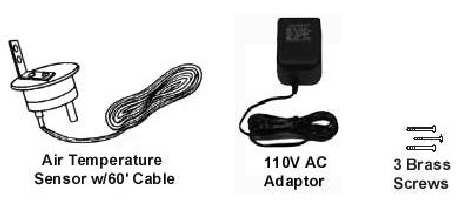

Componentes: Junto con el indicador, se incluyen los siguientes componentes con este instrumento:

Adaptador de CA: Este instrumento requiere su propio adaptador de CA. Debido a los diversos requisitos de energía de cada instrumento Maximum, intentar ejecutar más de un instrumento en un solo adaptador podría causar un funcionamiento incorrecto y/o daños al/los instrumento(s), lo que anularía su garantía de 5 años.
Carcasa de latón: Su carcasa de latón es de latón macizo A70-30 de calidad Holloware, con un acabado de laca duradero. De hecho, es una pieza de joyería y debe tratarse como tal. Debe limpiarse al menos una vez a la semana para evitar que los contaminantes del aire (polvo, etc.) y cualquier humedad se acumulen en la carcasa, lo que atacaría la laca. En ningún momento debe usar un limpiador o paño abrasivo en la carcasa de latón. Simplemente use un paño suave o una toalla de papel suave con un limpiacristales suave para limpiar la carcasa. Si sus instrumentos están en una casa de verano y no puede limpiarlos con regularidad, simplemente coloque un paño pequeño o una toalla en los dos tercios superiores para que el polvo no se asiente en el acabado.
Especificaciones: Toda la instrumentación o dispositivos de medición tienen tolerancias y especificaciones de precisión. Hacer comparaciones entre diferentes equipos es apropiado siempre que se conozcan las precisiones especificadas de ambos.
Temperatura (indicador)
Temperatura (sensor)
Presión barométrica

Rango de medición
-30 a 120 °F
27,5 - 31,5 pulgadas de Hg

Precisión garantizada
± 1,5 °F
± 0,5 °C., 1 °F
± 0,08 pulgadas de Hg
