Manual de Varla PEGASUS

Prólogo

Estimado cliente:
Esperamos sinceramente que pueda disfrutar de la diversión y la libertad de conducir un patinete Varla.
Dedique algo de tiempo a leer y comprender todo este manual antes de conducir.
La seguridad siempre es lo primero. Aprenderá a conducir su patinete eléctrico rápidamente, sin embargo, recuerde practicar en un lugar seguro con obstáculos limitados. Estos son algunos puntos clave que debe tener en cuenta al conducir:

1. Use zapatos planos. No use chanclas ni sandalias mientras conduce.
2. Use un casco durante la conducción, así como otros equipos de protección, como protectores de codo y rodilla y guantes acolchados que permitan un agarre más firme al manillar.

3. ¡Mire hacia adelante mientras conduce! Esto puede sonar un poco tonto, pero las personas pueden distraerse con su entorno. ¡Tenga cuidado!
4. Asegúrese de estar familiarizado con las funciones del patinete.
5. NO use el teléfono mientras conduce.
6. NO conduzca su patinete bajo la lluvia intensa o en condiciones húmedas, ya que esto podría dañar la batería y no estará cubierto por la garantía por daños por agua.
7. NO golpee violentamente la plataforma y otras piezas deliberadamente, ya que esto podría dañar la batería y el marco y no estará cubierto por la garantía.
8. Si conduce en la oscuridad, use ropa visible y reflectante.
9. No modifique el patinete eléctrico a voluntad.

Estos son algunos consejos básicos, ¡ahora comience a aprender los detalles del patinete Pegasus!

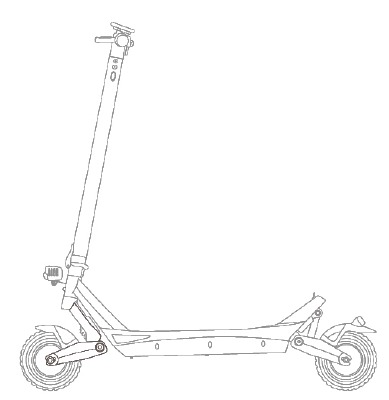

Especificaciones del producto

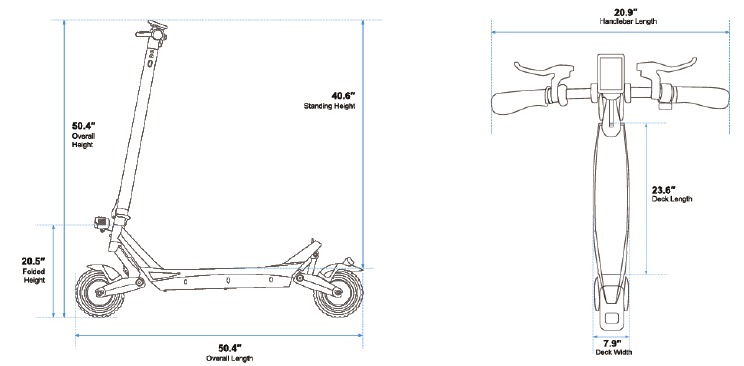

Dimensiones del producto

Para mejorar la calidad y la seguridad del producto, la especificación podría modificarse sin previo aviso.

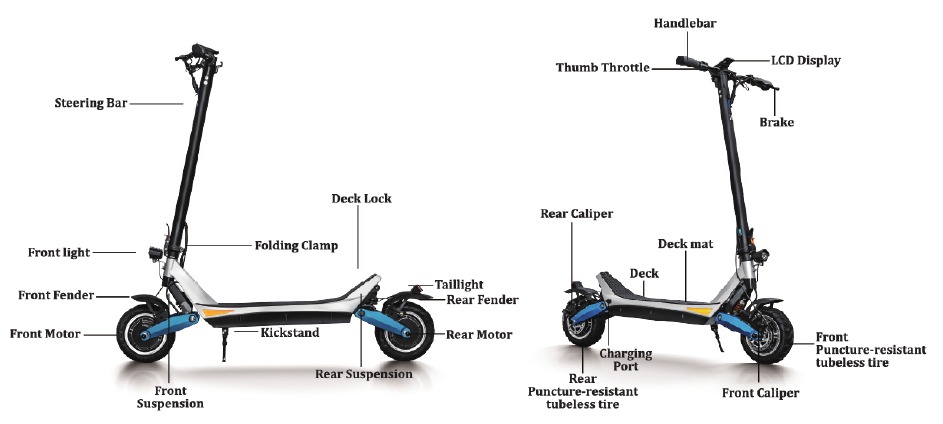

Piezas del patinete eléctrico

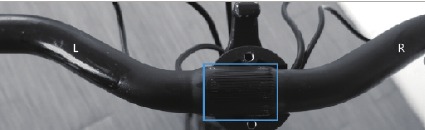

Montaje

1. Coloque el manillar en el vástago, alinee el centro.

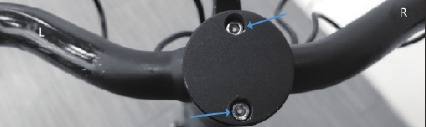

2. Coloque la cubierta y apriete los tornillos en ambos extremos.

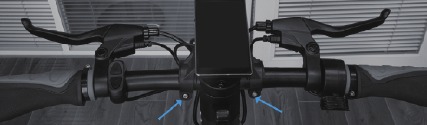

3. Instale la pantalla LCD, ajústela al ángulo apropiado y apriete los tornillos de fijación.

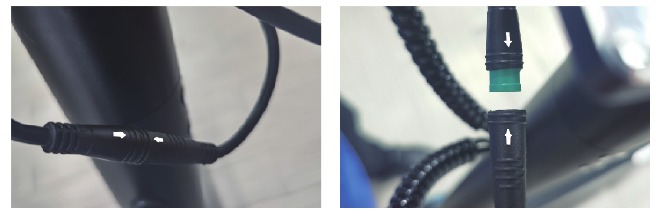

4. Al conectar estos dos conectores, la flecha debe estar alineada con la flecha. Puede encender la alimentación solo cuando se completa el montaje.

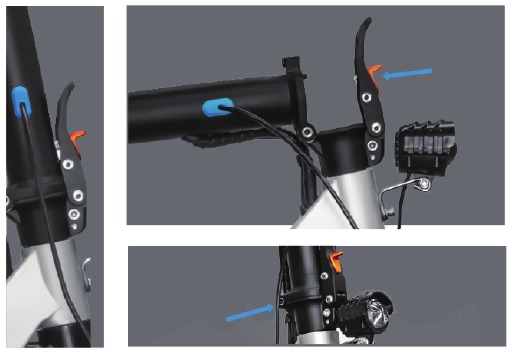

Cómo desplegar el patinete

1. Desbloquee la abrazadera

2. Levante la varilla principal

3. Bloquee la abrazadera


Cómo plegar el patinete

1. Apague

2. Desbloquee la abrazadera

3. Baje la varilla principal


*Compruebe si la hebilla plegable está bien sujeta antes de salir.

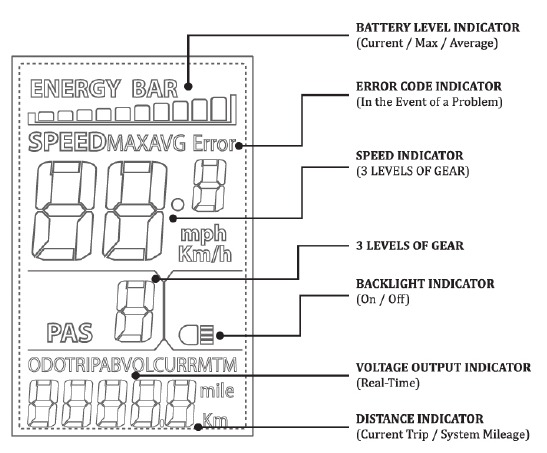

Panel de control

• Métodos de conducción
  Cuando la alimentación está encendida, mostrará PASI, la velocidad máxima es de 10 mph; Presione el botón ARRIBA, mostrará PAS 2, la velocidad máxima es de 16 mph; Presione el botón ARRIBA dos veces, mostrará PAS3, la velocidad máxima es de 28 mph;
• Interruptor de encendido
  Mantenga presionado el botón M durante 3 segundos para encender la pantalla LCD.
• Interruptor de motor dual/individual
  Cuando muestre "MAX" (modo de motor dual) en la pantalla, mantenga presionado el botón ABAJO durante 2 segundos para ingresar al modo de motor único, luego "MAX" no se mostrará en la pantalla.
  *¡No cambie el modo único/dual durante la conducción!

• Luz

• Faro delantero: Mantenga presionado el botón ARRIBA durante 2 segundos para encender/apagar el faro delantero.
• Luz trasera: Cuando frene, la luz trasera parpadeará.
  *¡Encienda los faros delanteros para conducir de noche!

• Restablecimiento del cuentakilómetros de por vida
  Ingrese al Ajuste P - P16, luego mantenga presionado el botón ARRIBA durante 6 segundos para restablecer a O.
• Batería

• Protección de carga de equilibrio: equilibra el voltaje de la celda automáticamente para proteger la batería.
• Protección contra sobrecarga: la sobrecarga dañaría gravemente la batería. Nuestra batería dejaría de cargarse después de estar completamente cargada.
• Protección de temperatura de carga: cuando la temperatura de carga es inferior a 5 grados Celsius o superior a 40 grados Celsius, dañará la batería y puede hacer que la batería no se utilice normalmente.
• Protección contra sobrecorriente de carga: la carga de alta corriente dañará gravemente la batería.
• Protección contra cortocircuitos: cuando la batería detecta un cortocircuito, cortará la salida para proteger la batería.
• Protección de suspensión de la batería: cuando la batería está encendida, pero no hay conexión a ningún equipo eléctrico.
• La duración de la batería puede variar según el mantenimiento y el uso adecuados del patinete.
• Utilice únicamente el cargador recomendado.

• Cargador
  Asegúrese de que la alimentación esté APAGADA antes de cargarlo.

1. Enchufe el cargador en el tomacorriente de la pared.
2. Enchufe el cargador en el puerto del cargador. La luz del cargador debe ponerse roja durante la carga. La luz se volverá verde nuevamente cuando se complete la carga.


• Nota
  Es normal que el cargador se caliente durante el uso. Si su cargador no se calienta durante el uso, no significa que no esté funcionando correctamente. No cargue el patinete inmediatamente después de un viaje de larga distancia. Espere al menos 30 minutos. Continúe cargando el patinete incluso si la luz se pone verde antes de las 12 horas. Antes de conducir, verifique el voltaje actual en la pantalla. Cuando es de 48 V, la autonomía es de aproximadamente 5 millas (8 km); cuando el voltaje es inferior a 40 V o la barra de la batería es solo una barra, significa que la batería está a punto de agotarse. Cargue el patinete lo antes posible.
  *La batería puede agotarse con el tiempo. Recargue periódicamente la batería una vez al mes cuando no esté en uso durante mucho tiempo.

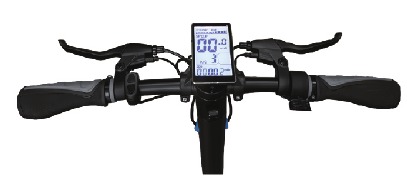

Acceso a la configuración

• Mantenga presionados los botones ARRIBA y ABAJO al mismo tiempo para acceder al menú de configuración P.
• Presione el botón M para alternar entre las configuraciones P.
• Use el botón ARRIBA/ABAJO para ajustar el valor.
• Para guardar la configuración, permita que la pantalla LCD se agote (8 segundos) o mantenga presionados los botones ARRIBA y ABAJO para salir del menú.


Instrucciones de configuración P

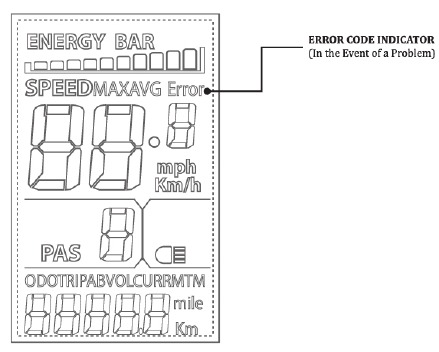

Código de error de la pantalla LCD

E02 Freno defectuoso
E06 Batería con bajo voltaje
E07 Motor defectuoso
E08 Acelerador defectuoso
E09 Controlador defectuoso
EIO Recepción de comunicación defectuosa
Ell Pantalla defectuosa
E13 Faro delantero defectuoso

Lista de verificación previa a la conducción

• Freno
  Compruebe las opciones de freno para que funcionen correctamente. Cuando tire de la palanca de freno, el freno debe proporcionar una acción de frenado positiva.
  *Cuando conduzca en la marcha 2 o superior, ¡los frenos delantero y trasero deben frenarse juntos cuando frene!
• Neumático
  Inspeccione periódicamente que los neumáticos tengan suficiente dibujo restante.
• Batería
  Antes de conducir, verifique el voltaje actual en la pantalla (verifique la barra de la batería o presione la tecla M para VOL para ver el voltaje). Cuando es de 48 V, la autonomía es de aproximadamente 5 millas (8 km); cuando el voltaje es inferior a 40 V o la barra de la batería es solo una barra, significa que la batería está a punto de agotarse, debe cargarse lo antes posible.
• Marco y manillar
  Compruebe si hay grietas o conexiones rotas. Aunque los marcos rotos son raros, es posible que un conductor agresivo choque contra un bordillo u objeto y destroce, doble o rompa un marco.
• Equipo de seguridad
  Antes de conducir, use su casco, guantes, protección para los codos, protección para la cintura y otros equipos de protección.
• Leyes y regulaciones
  Siempre verifique y cumpla con las leyes o regulaciones locales.
• Almacenamiento
  La exposición a los rayos UV, la lluvia y otras inclemencias del tiempo pueden dañar los materiales, almacene en un lugar fresco y seco en interiores cuando no esté en uso.

Advertencias de seguridad

• Conducir un patinete eléctrico presenta riesgos potenciales y se requiere precaución. Como cualquier vehículo, un patinete eléctrico tiene peligros inherentes asociados con su uso (por ejemplo, caerse o conducirlo hacia una situación peligrosa).
• La edad mínima recomendada para el conductor es de 16 años o más. Cualquier conductor que no pueda encajar cómodamente en el patinete no debe intentar conducirlo.
• Mantenga este producto alejado de los niños pequeños y recuerde que está destinado a ser utilizado únicamente por personas que, como mínimo, se sientan completamente cómodas y competentes al operar el patinete.
• No exceda el límite de peso de 280 lbs. El peso del conductor no significa necesariamente que el tamaño de una persona sea apropiado para encajar o mantener el control del patinete.
• Compruebe y mantenga las condiciones del patinete. Antes de usarlo, compruebe para confirmar que las cubiertas y los protectores están en su lugar y en condiciones de funcionamiento. El patinete debe mantenerse y repararse de acuerdo con las especificaciones del fabricante, utilizando únicamente las piezas de repuesto autorizadas por el fabricante, y no debe modificarse con respecto al diseño y la configuración originales del fabricante.
• Obedezca las leyes o regulaciones locales, siempre verifique y obedezca las leyes o regulaciones locales que puedan afectar los lugares donde se puede usar el patinete eléctrico. Manténgase alejado de los automóviles y del tráfico de vehículos motorizados en todo momento. Úselo solo donde esté permitido y con precaución.
• Use el equipo de protección adecuado mientras conduce. Siempre use el equipo de protección adecuado, como un casco de seguridad aprobado (con la correa de la barbilla bien abrochada), coderas y rodilleras. Un casco puede ser legalmente requerido por la ley o regulación local en su área.
• ¡No cambie el modo único/dual durante la conducción!
• Cuando conduzca en la marcha 2 o superior, debe frenar los frenos delantero y trasero juntos.

1. Use un casco durante la conducción y otros equipos de protección, como protectores de codo y rodilla.


2. Cargue la batería con el cargador original, y alguien debe estar cerca para evitar accidentes al cargar.


3. No conduzca en carreteras con baches y resbaladizas, como caminos de tierra, caminos de grava, caminos cubiertos de nieve y caminos con agua acumulada.


4. No conduzca su patinete bajo la lluvia intensa o en condiciones húmedas, ya que esto podría dañar la batería.


5. Las acciones peligrosas están prohibidas mientras se conduce.


6. No conduzca con una mano.
