Configuración

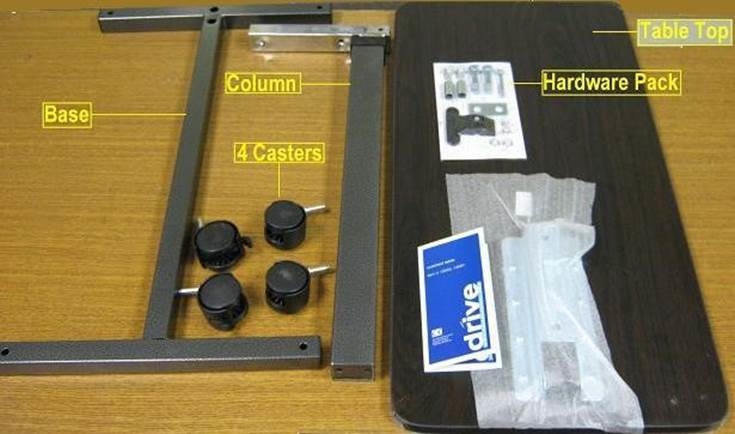

1. Abra la caja y retire todas las piezas. Verifique que todas las piezas estén presentes.

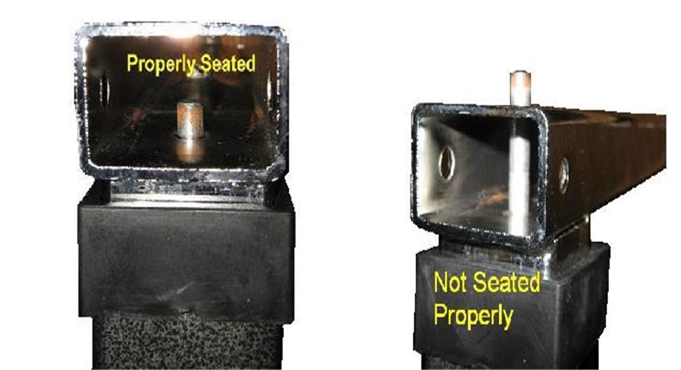

2. Asegúrese de que la varilla de disparo en la columna esté completamente insertada en la columna. Si no lo está, agite la columna hasta que la varilla de disparo esté asentada correctamente.

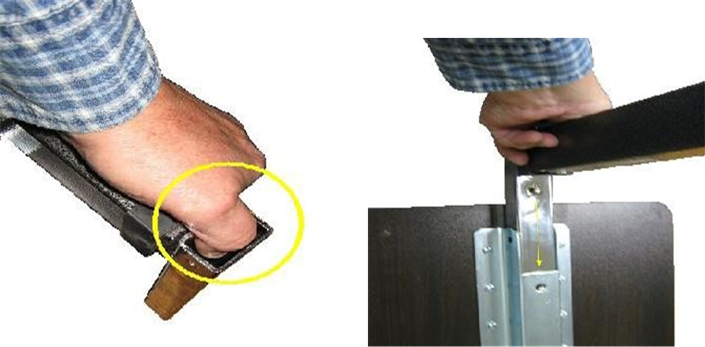

3. Sostenga la varilla de disparo en su lugar e inserte la columna en el soporte de la parte superior de la mesa.

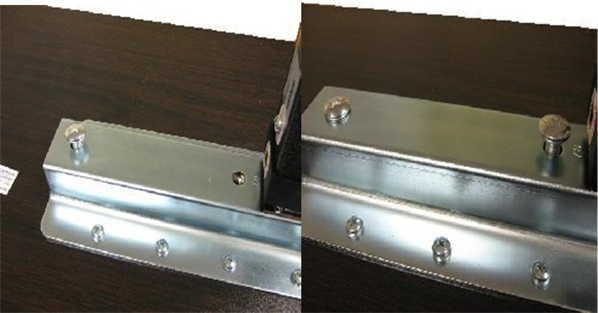

4. Alinee los orificios de la columna con los orificios del soporte de la parte superior de la mesa. Inserte y apriete los dos tornillos de cabeza troncocónica.

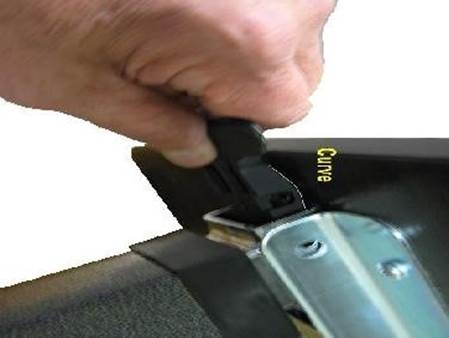

5. Inserte la palanca de disparo con el lado curvo hacia la parte inferior de la mesa.

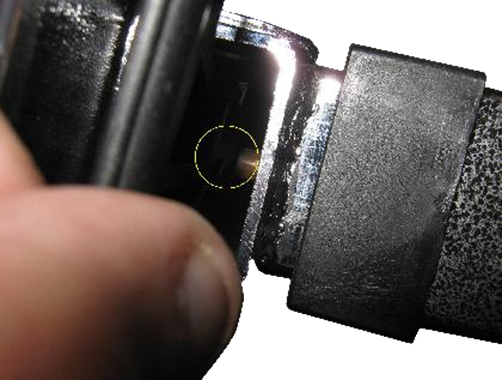

6. Asegúrese de que la palanca de disparo se asiente sobre la varilla de disparo en la columna.

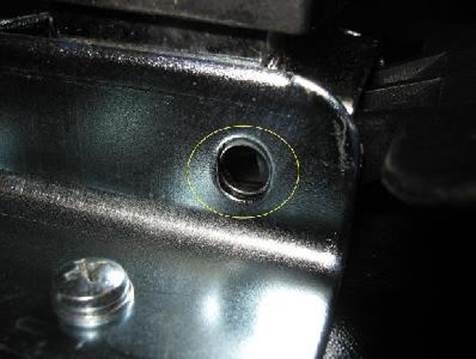

7. Alinee el orificio de la palanca de disparo con el orificio de la columna.

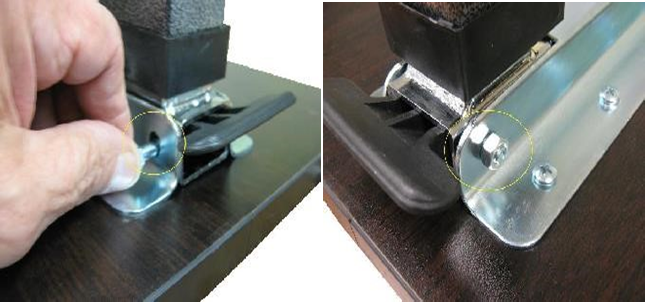

8. Inserte el único perno largo a través del orificio. Instale la tuerca y apriete.

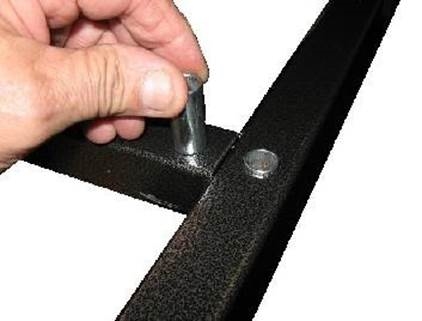

9. Coloque los dos manguitos de perno en la base.

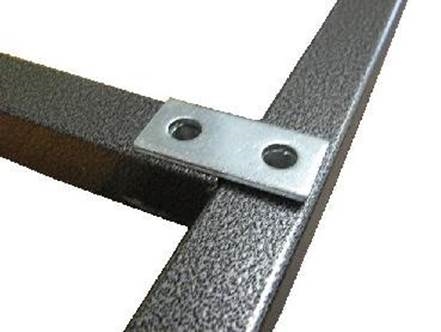

10. Coloque la placa de perno encima de los manguitos de perno.

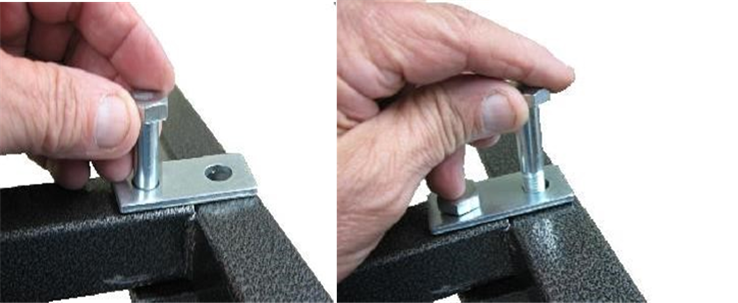

11. Alinee los orificios de la base con la parte inferior de la columna. Instale los dos pernos más cortos y apriete. La base debe instalarse en la misma dirección que la parte superior de la mesa.

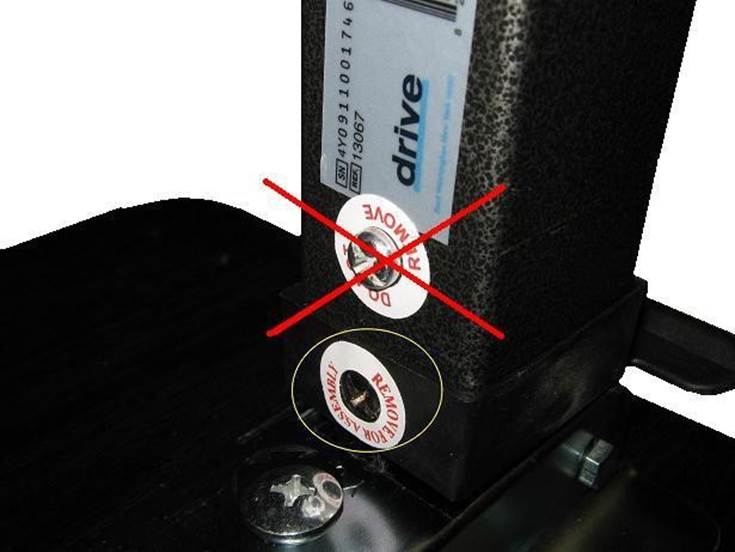

12. Retire el tornillo negro.NO RETIRE EL TORNILLO PLATEADO

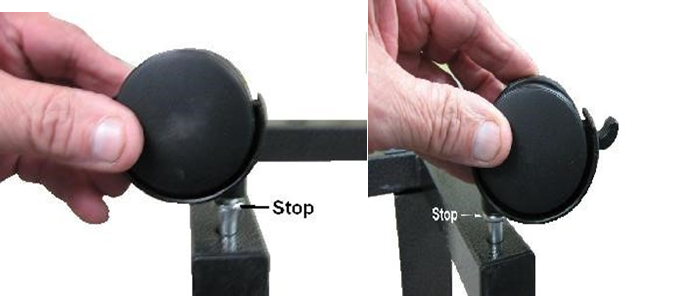

13. Instale las ruedas giratorias empujándolas en los orificios de la base. Empuje las ruedas giratorias hasta el tope. Las ruedas giratorias sin bloqueo se instalan más lejos de la columna y las ruedas giratorias con bloqueo se instalan más cerca de la columna.

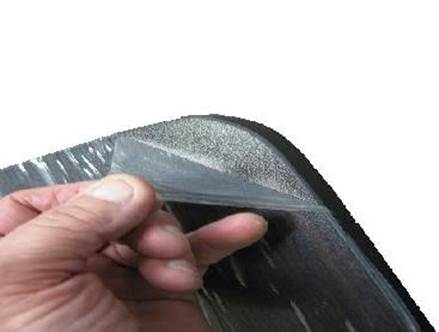

14. Retire la película protectora de la parte superior de la mesa.

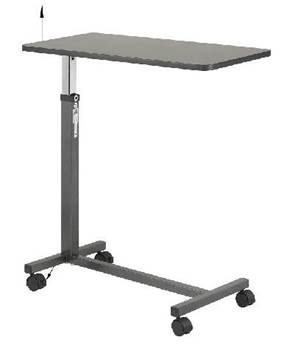

15. Para bloquear las ruedas giratorias, pise las palancas de bloqueo. Para aumentar la altura de la mesa, levante suavemente la parte superior de la mesa.

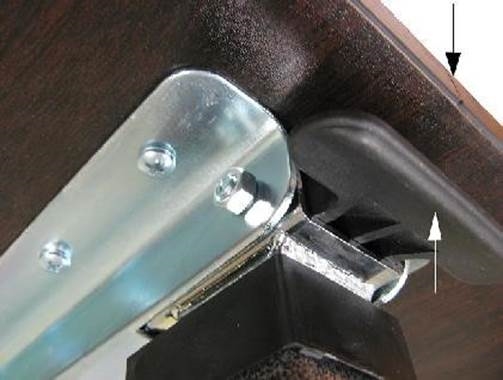

16. Para bajar la mesa, levante la palanca de disparo y empuje hacia abajo la parte superior de la mesa.
