Manual de In Win A1

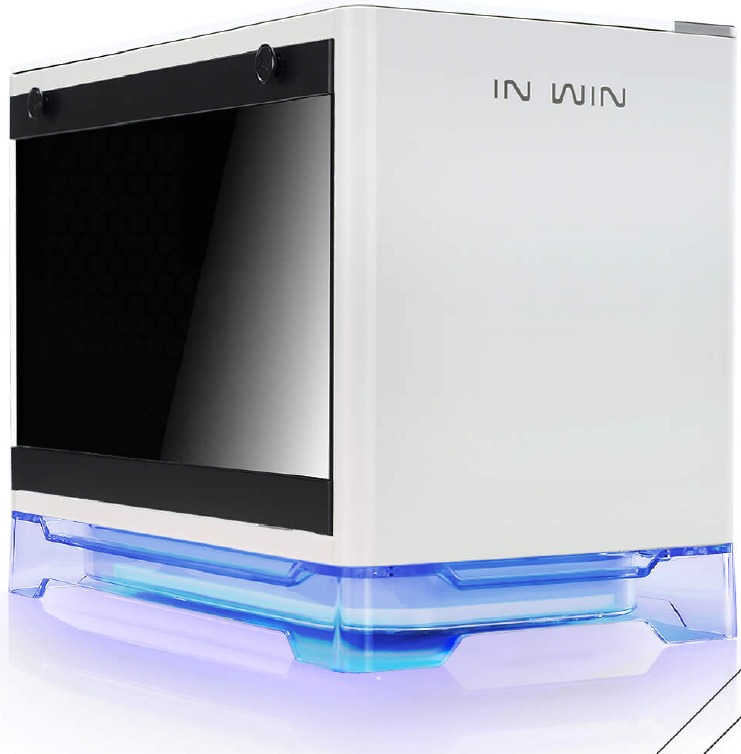

Historia del producto

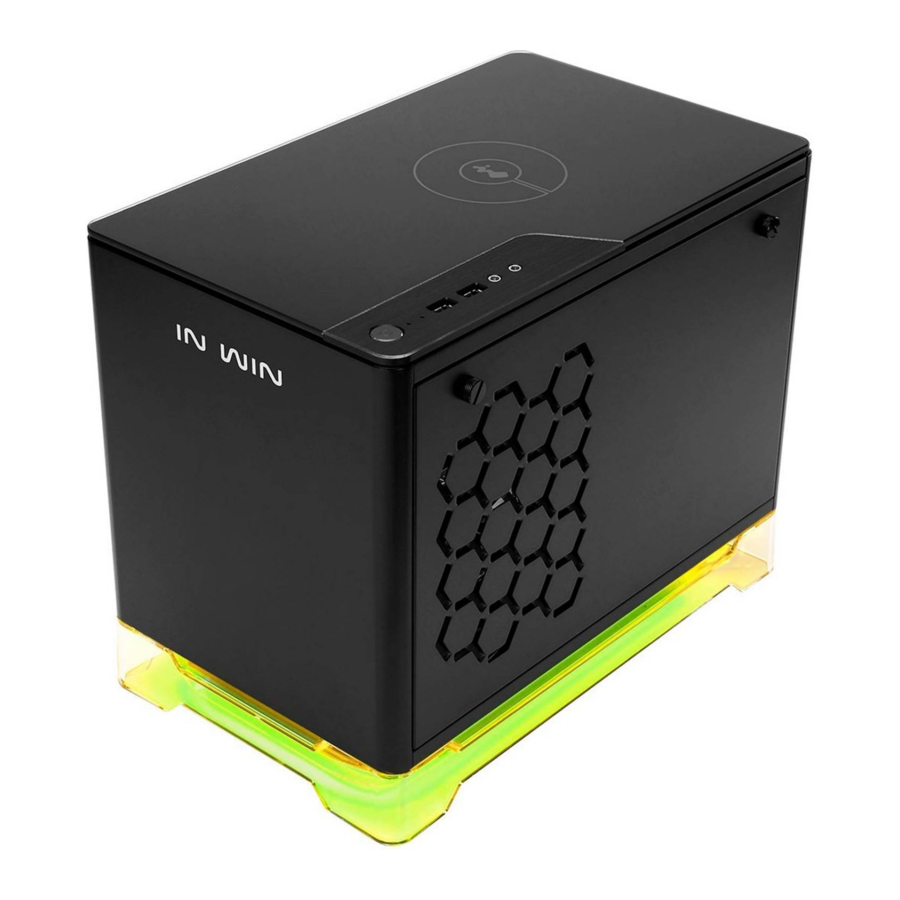

El A1 presenta una combinación perfecta de innovación y materiales con clase. El moderno diseño de estilo escandinavo se complementa con vidrio templado y aluminio anodizado elegante, que se adapta a cualquier entorno.
El A1 posee una artesanía detallada desde la parte superior hasta la base. La estructura cuadrada proporciona una instalación sin problemas y la capacidad de albergar hardware potente a pesar de su tamaño compacto. Una fuente de alimentación In Win de 600 W, 80 PLUS Bronze está preconstruida dentro del A1 con los cables ya gestionados. ¡Un cargador inalámbrico hace la vida más fácil y carga tu dispositivo móvil en cualquier momento!
El A1 no solo presenta la estética elegante de la simplicidad, sino que también muestra el espíritu del lema de In Win, "Contemporáneo e innovador".

Especificaciones

Carcasa A1

• Los productos In Win cumplen con la normativa RoHS.
• Las especificaciones pueden variar según la región.

Fuente de alimentación In Win de 600 W

• Los productos In Win cumplen con las normativas RoHS
• Las especificaciones pueden variar según la región

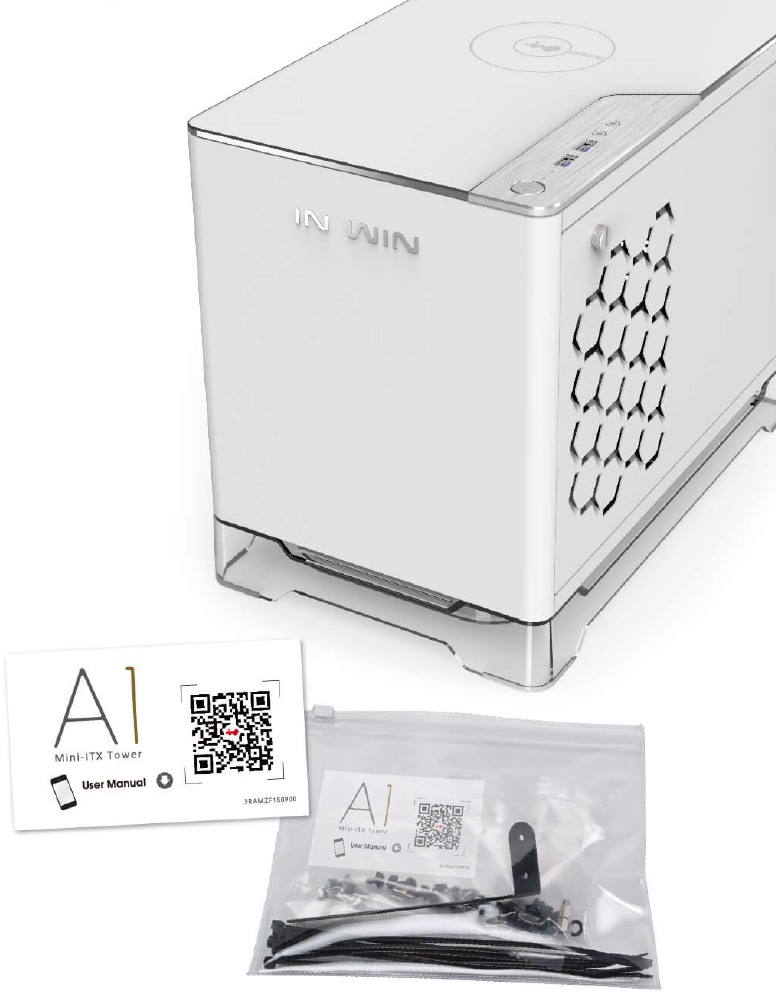

Contenido del paquete

• Chasis A1
• Tarjeta con código QR
• Bolsa de accesorios

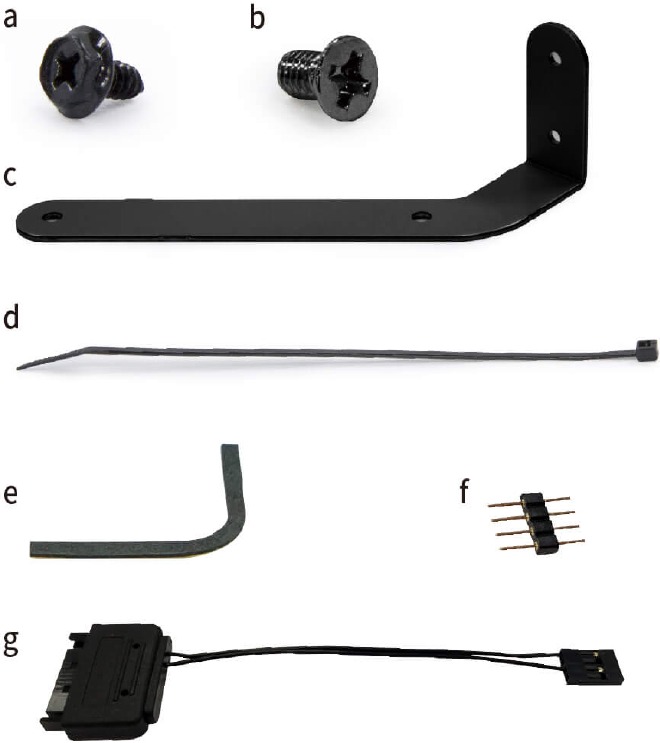

Bolsa de accesorios

1. Tornillos de cabeza hexagonal X 8
2. Tornillos HDD de 2,5" X 10
3. Soporte para tarjeta gráfica X 1
4. Bridas para cables X 5
5. Tiras antideslizantes X 4
6. Cabezal LED de 4 pines X 1
7. Conector LED-SATA X 1

Si su placa base no tiene un cabezal RGB, utilice el conector LED-SATA y el cabezal LED de 4 pines proporcionados para configurar los LED predeterminados.

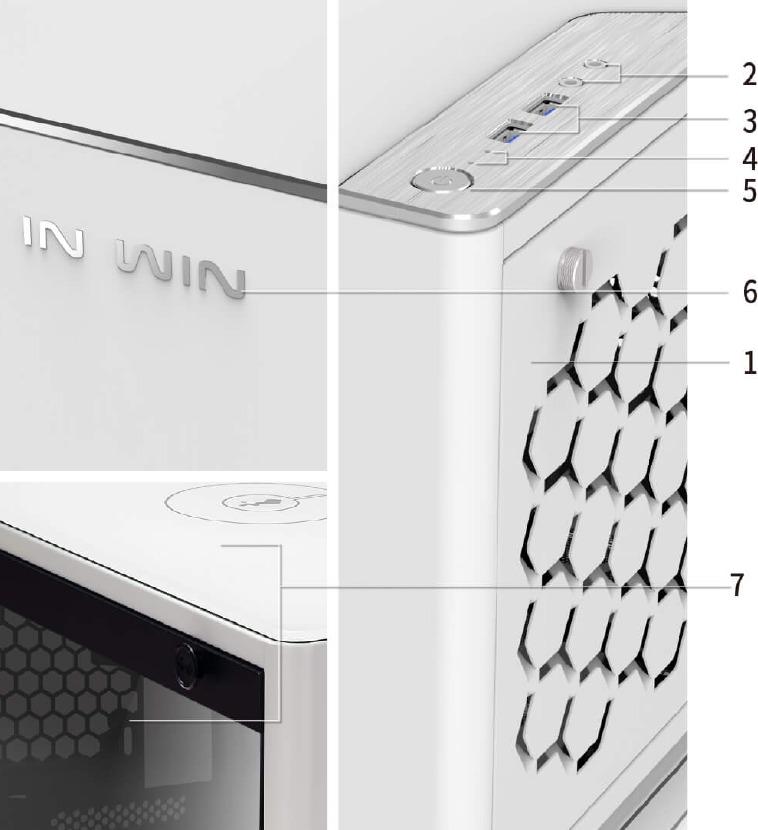

Estructura de la carcasa

1. Panel frontal/lateral SECC
2. Puertos de audio (auriculares y micrófono)
3. Puertos USB 3.0
4. Indicador LED de HDD/alimentación
5. Botón de encendido
6. Logotipo
7. Vidrio templado

1. Bahía de unidad de 2,5
2. Área de montaje del ventilador lateral
3. Área de montaje del ventilador/radiador trasero
4. Área de montaje del ventilador inferior
5. Área de montaje de la placa base
6. Orificio de corte para la instalación del refrigerador de la CPU
7. Ranura de expansión PCI-E
8. Orificio de montaje de soporte PCI-E adicional
9. Área de la fuente de alimentación
10. Filtro de polvo del ventilador
11. Área de carga inalámbrica de dispositivos móviles

Guía de instalación

Siga los capítulos relacionados para ensamblar

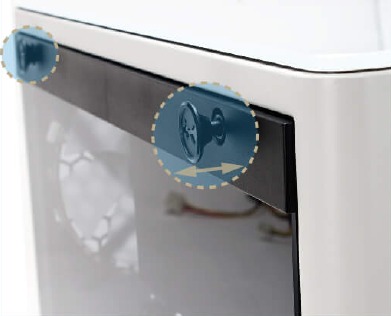

1. Apertura del chasis
   Para el panel lateral, tire de las dos pestañas sin herramientas y levante.

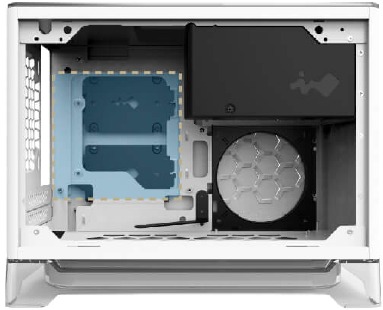

2. Instalación de la placa base
   Piezas necesarias: Tornillos de cabeza hexagonal

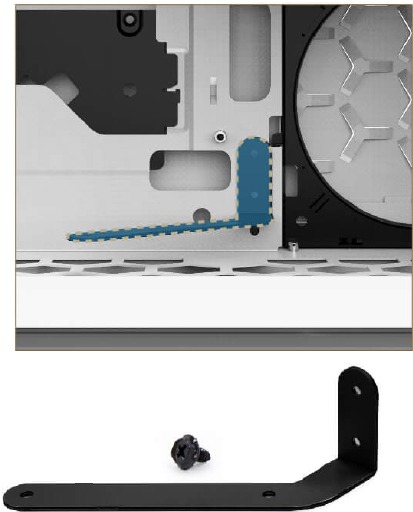

3. Instalación de la tarjeta de expansión
   Piezas necesarias: Tornillos de cabeza hexagonal, soporte para tarjeta gráfica

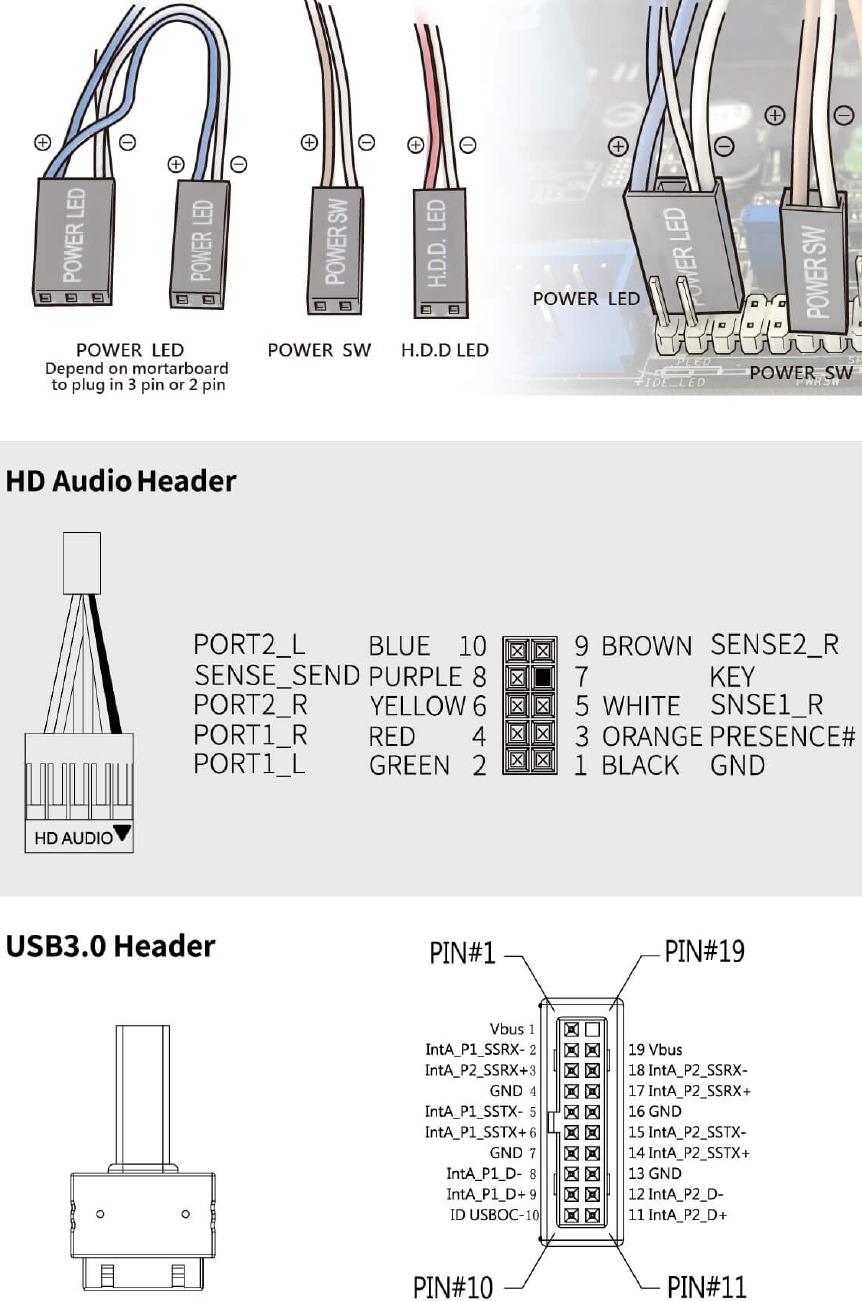

4. Instalación de cables de E/S

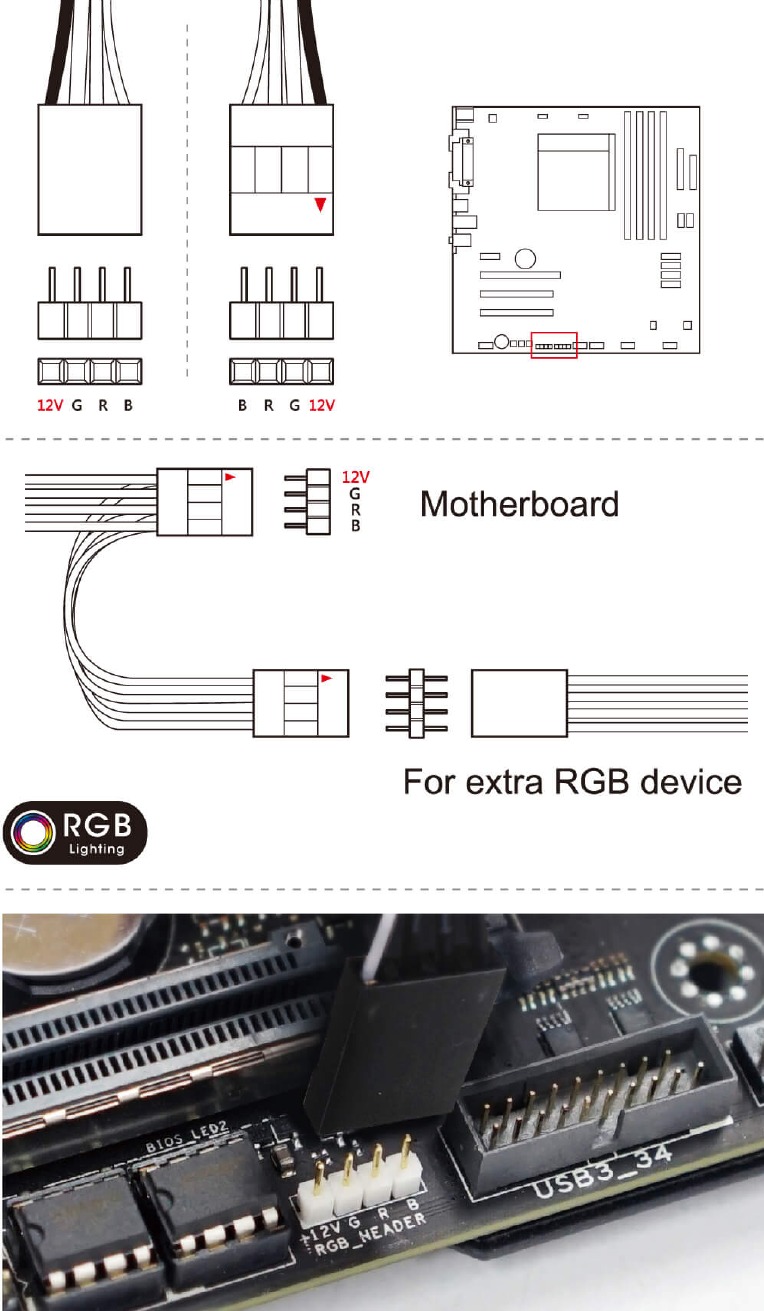

5. Instalación de la tira RGB
   Si su placa base es compatible con el efecto luminoso RGB, siga la dirección del signo e inserte la tira RGB directamente en el cabezal de la tira RGB de 4 pines de la placa base.

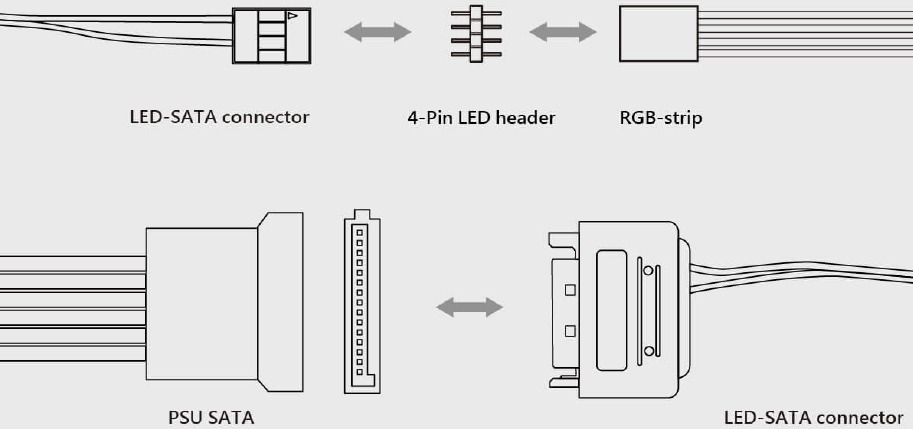

   Si su placa base no tiene un cabezal RGB, conecte el cabezal LED dual de 4 pines proporcionado a la tira RGB y al conector LED-SATA. A continuación, conéctelo a la fuente de alimentación para configurar los LED predeterminados.

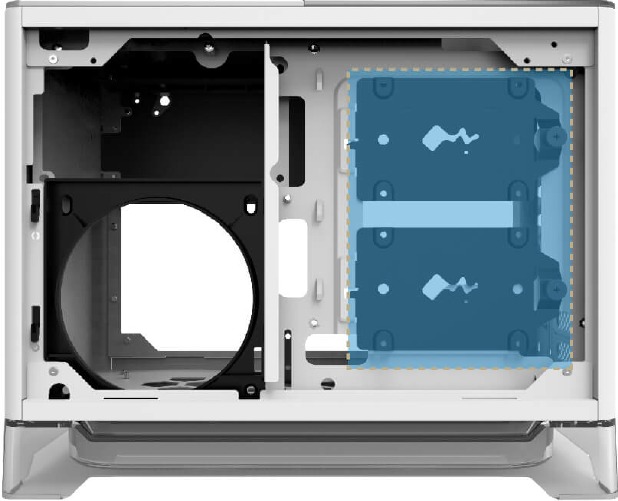

6. Instalación de bahías de unidad de 2,5"
   Sartenes necesarias: Tornillos HDD de 2,5"

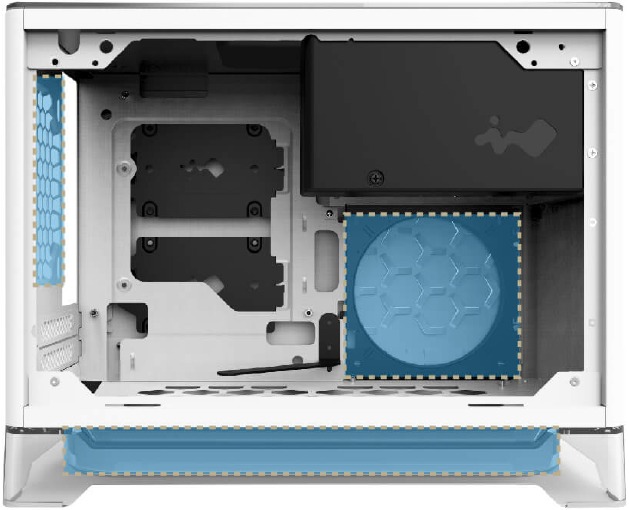

7. Instalación del ventilador/radiador de refrigeración líquida

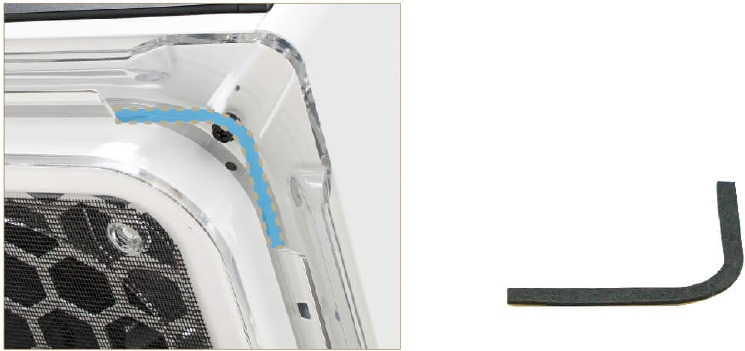

8. Instalación de tiras antideslizantes
   Piezas necesarias: Tiras antideslizantes
   Retire las cubiertas de las tomas y colóquelas debajo de cada esquina

9. Finalización de la instalación
   Piezas necesarias: Bridas para cables


Avisos

1. Siga el manual de usuario para obtener instrucciones de instalación.
2. Cuando instale los componentes del ordenador, utilice las precauciones antiestáticas para evitar daños por ESD (descarga electrostática). Esto puede causar lesiones al instalador o dañar la máquina. Una instalación incorrecta puede quemar la placa base y otros componentes del sistema.
3. Para evitar daños, no utilice este producto para ningún otro propósito que no sea el uso previsto.
4. Cualquier modificación puede dañar el producto.
5. Retire todos los dispositivos internos antes de enviarlos o moverlos. (Incluida la fuente de alimentación, los discos duros, el CD-ROM, la placa base, la CPU, etc.)

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de In Win A1

Idiomas disponibles
