Manual de peplink MAX

Introducción

Lista de embalaje

Contenido del paquete para MAX-ADP-LTE-US-T-PRM:

• 1x Adaptador MAX
• 2x Antenas LTE
• 1x Fuente de alimentación de 12V 2A de 4 pines (ACW-632)

Contenido del paquete para MAX-ADP-LTE-US-DC-T-PRM:

• 1x Adaptador MAX
• 2x Antenas LTE
• 1x Cable de alimentación de CC de 10 pies (ACW-634)

Credenciales de inicio de sesión predeterminadas

Dirección de inicio de sesión: https://192.168.50.1 (a través de la interfaz USB-C)
Nombre de usuario: admin
Contraseña: admin

Opciones de alimentación

El adaptador MAX admite opciones de alimentación duales:

• Puerto de alimentación (conector Micro-Fit de 4 pines)
• USB-C^

Ambas opciones de alimentación se pueden conectar simultáneamente. La fuente de alimentación principal es el puerto de alimentación. En caso de fallo del puerto de alimentación, el dispositivo pasará sin problemas a la fuente de alimentación USB-C. El USB-C se puede conectar a una batería o a un mini SAI para gestionar los eventos de pérdida de alimentación.
^El adaptador MAX no admite la carga de bancos de energía a través del conector USB-C.

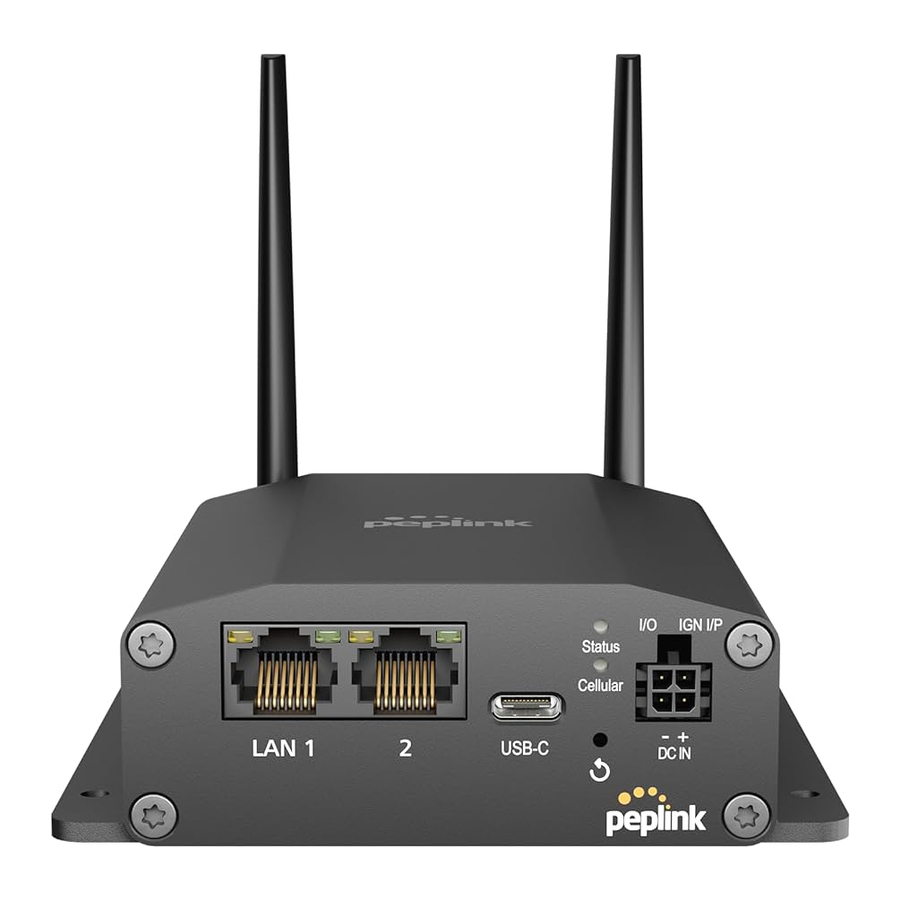

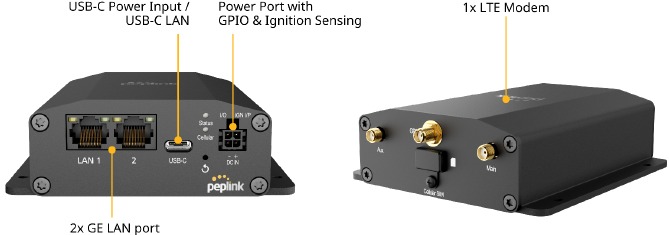

Descripción general del producto

Apariencia del panel

Indicador LED: Los estados indicados por los LED del panel frontal son los siguientes:

Configuración del dispositivo

1. Localice y monte el adaptador MAX
   • Elija una ubicación segura que también proporcione suficiente espacio para la instalación de antenas celulares y el tendido de cables.
   • Coloque las antenas del adaptador MAX idealmente lejos de objetos metálicos grandes que puedan obstruir la señal.
   • Fije de forma segura la unidad después de identificar la ubicación. El adaptador MAX se puede fijar a una superficie atornillando hasta 4 tornillos a través de los orificios de su soporte de brida integrado.^

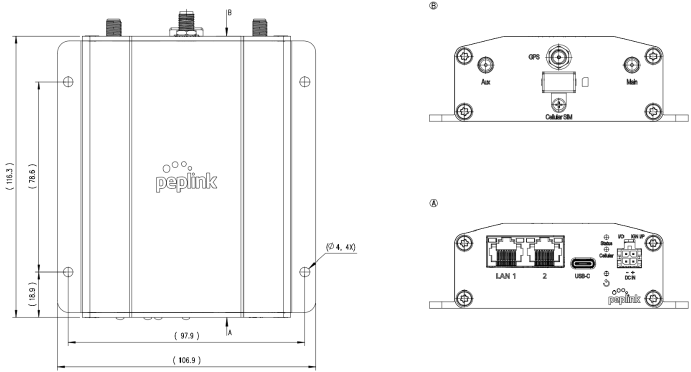

     ^Consulte el dibujo técnico a continuación para obtener información detallada sobre la posición de los orificios y otras dimensiones relacionadas.

2. Instalación de la antena^

   • Conecte las 2 antenas LTE al adaptador MAX.
   • Coloque las antenas perpendiculares al suelo, apuntando hacia arriba.
     ^Si es necesario, instale las antenas de movilidad de Peplink con un cable de extensión y coloque la antena para obtener una mejor intensidad de señal.
3. Instalación física de la SIM

   • Afloje el tornillo de la tapa de la SIM.
   • Inserte la SIM física en la ranura.

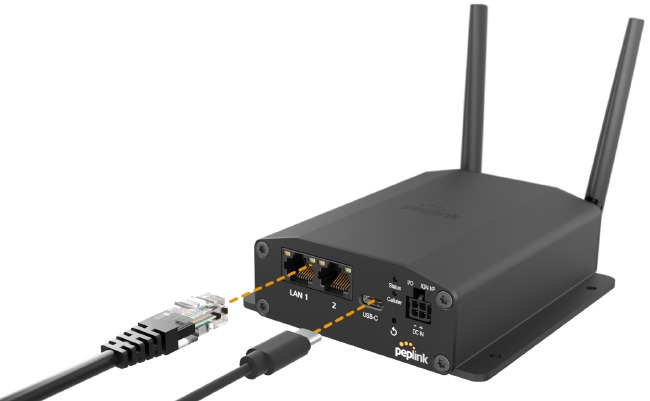

4. Establecer una conexión LAN

   • Para conectar su dispositivo final al adaptador MAX, necesitará un cable con un conector RJ45 en ambos extremos para conectar ambos dispositivos.
   • Enchufe el conector RJ45 en el puerto LAN del adaptador MAX. Esto permitirá que el adaptador MAX asigne una dirección IP al dispositivo final y establezca una conexión.
   • Alternativamente, también puede conectarse a la interfaz LAN USB-C.

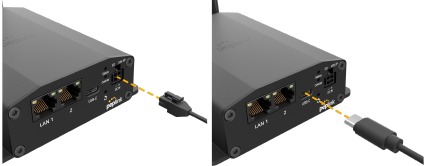

5. Conexión de alimentación
   • El adaptador MAX se puede alimentar con una sola fuente de un conector Micro-Fit de 4 pines o una fuente de alimentación USB-C (5V@1A).

   • En caso de un corte de energía imprevisto, se recomienda una configuración de energía dual para la redundancia.
6. Configurar el adaptador MAX
   • Consulte la sección "Acceso a la interfaz de usuario de configuración del dispositivo" para conocer los métodos detallados para acceder a la página de configuración.
   • La configuración del módem se puede configurar en la interfaz Web-Admin según sea necesario.
7. Compruebe la indicación de los LED^

   • Una vez que el dispositivo se ha iniciado, la luz "Status" (Estado) se pondrá en verde fijo.
   • Una vez que el dispositivo está conectado a la red, la luz "Cellular" (Móvil) se pondrá en verde fijo.
   • Cuando las tres luces verdes estén fijas, el dispositivo estará listo para su uso.

^Consulte la sección "Descripción general del producto" de este manual de usuario para obtener información detallada sobre el comportamiento de los LED.

Acceso a la interfaz de usuario de configuración del dispositivo

Acceso local

1. Conecte el MAX Adapter a un dispositivo accesible a la interfaz de usuario de configuración WEB a través de la interfaz USB-C.^
   ^El MAX Adapter utiliza la especificación de interfaz de controlador de red remota (RNDIS) para establecer una conexión con la interfaz de usuario basada en WEB. El controlador RNDIS crea un enlace Ethernet virtual en su ordenador. Asegúrese de que el controlador RNDIS esté instalado en su ordenador. Tenga en cuenta que el controlador RNDIS solo está disponible para Windows OS y Linux OS. MacOS no es compatible.
2. Introduzca https://192.168.50.1^ como URL de un navegador. Aparecerá una página de inicio de sesión.
   ^Tenga en cuenta que la dirección IP predeterminada podría estar ocupada por el router ascendente del ordenador. Si este es el caso, puede cambiar la dirección IP de la puerta de enlace del router ascendente o utilizar el Método 2 para acceder a la interfaz de usuario de configuración.

3. Inicie sesión en el router con la siguiente información.
   Nombre de usuario predeterminado: admin
   Contraseña predeterminada: admin
4. Siga la guía y cambie la contraseña de inicio de sesión.

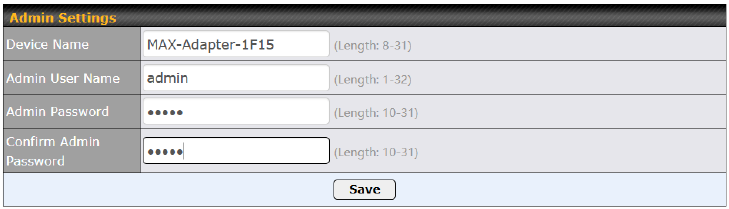

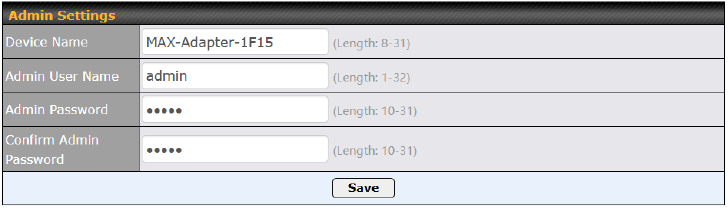

   Para cambiar la contraseña del dispositivo, inicie sesión en el dispositivo > seleccione "Modem Settings" (Configuración del módem) > desplácese hacia abajo hasta "Admin Settings" (Configuración de administrador). Introduzca la "Admin Password" (Contraseña de administrador) y "Confirm Admin Password" (Confirmar contraseña de administrador) y haga clic en "Save" (Guardar).

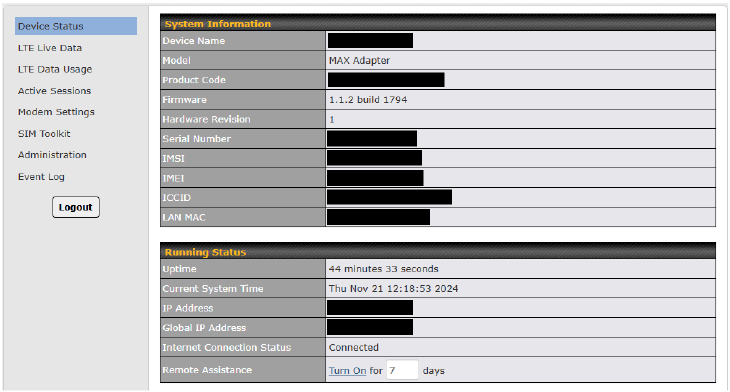

Estado del dispositivo

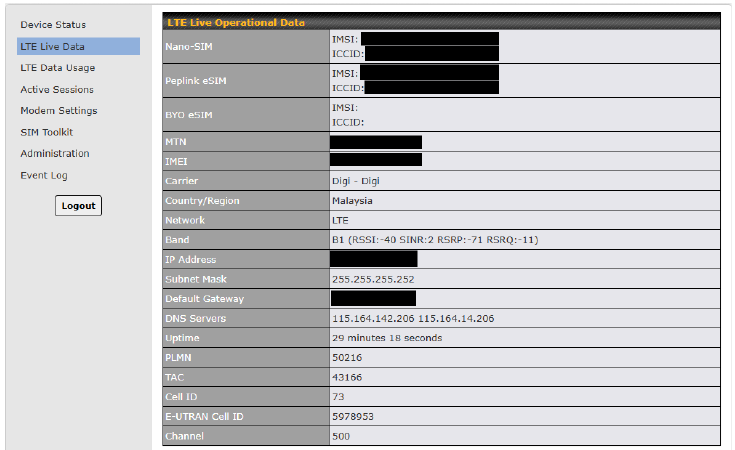

Datos en vivo de LTE

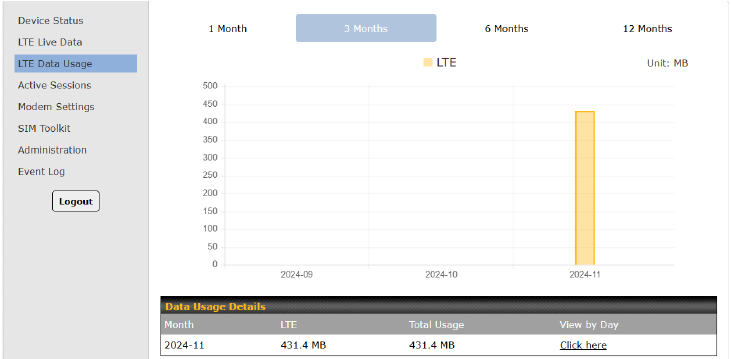

Uso de datos LTE

LTE Data Usage (Uso de datos LTE)
En esta página, puede ver el uso del dispositivo. El período de tiempo especificado anteriormente le permite generar un informe para el período seleccionado.

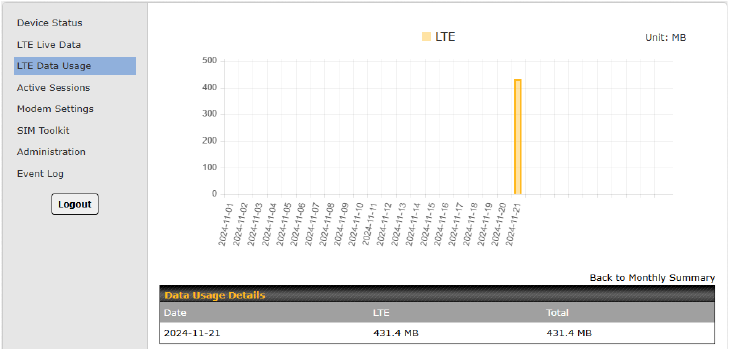

Data Usage Details (Detalles de uso de datos)
En esta tabla, puede encontrar detalles adicionales que muestran el uso exacto del mes. Para ver el informe de uso diario, puede hacer clic en "Click here" (Haga clic aquí) en "View by Day" (Ver por día).

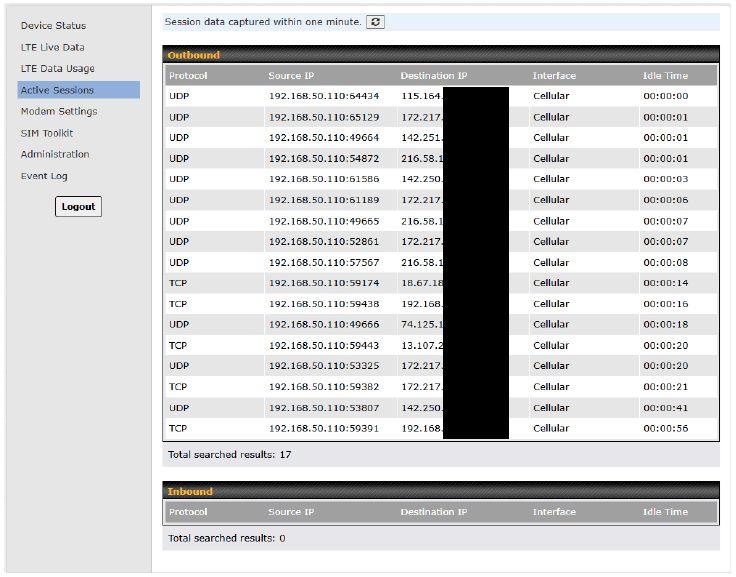

Sesiones activas

Active Sessions (Sesiones activas)
En esta página, puede ver todas las sesiones activas de salida y entrada establecidas por el MAX Adaptor.

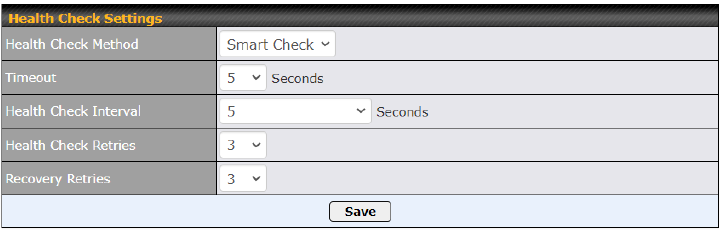

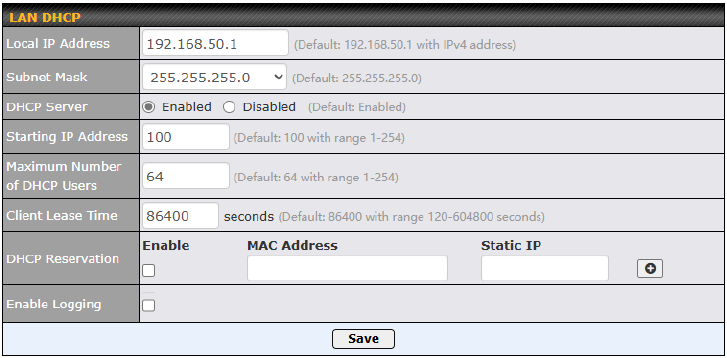

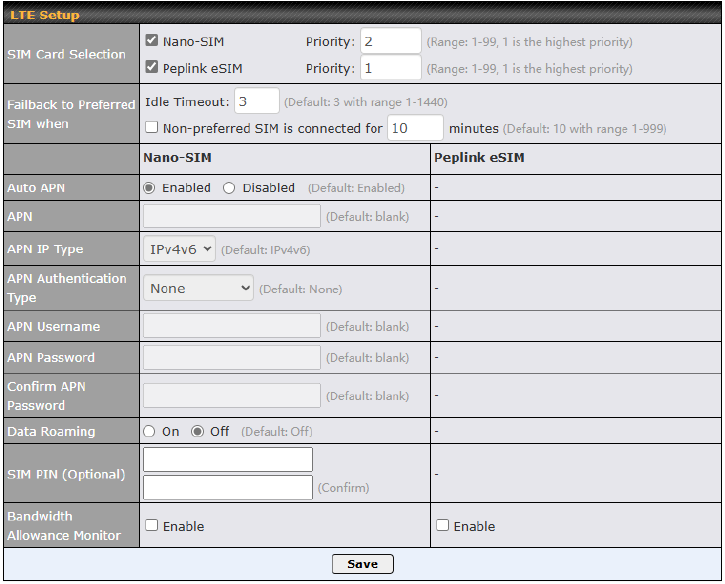

Ajustes del módem

Detección de encendido

La detección de encendido detecta el estado de la señal de encendido de un vehículo en el que está instalado. Esta función permite que el router celular se inicie o se apague cuando el motor de ese vehículo se enciende o se apaga.
El ajuste de retardo entre el apagado del encendido y el apagado del router es un ajuste configurable, lo que permite que el router permanezca encendido durante un período de tiempo después de que el motor de un vehículo se apaga.

Instalación de la detección de encendido

Función			Color del cable
	I/O	Entrada digital / Salida digital / Entrada analógica	Marrón
	IGN I/P	Entrada digital / Detección de encendido	Naranja
	DC IN –	conectado a la alimentación negativa permanente (tierra)	Negro
	DC IN +	conectado a la alimentación positiva permanente (alimentación)	Rojo

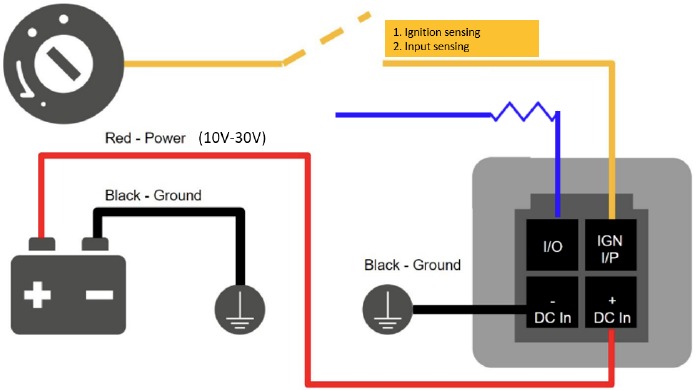

Diagrama de conectividad para dispositivos con conector de 4 pines

Menú GPIO

Nota: Esta función es aplicable para ciertos modelos que vienen con una interfaz GPIO.
Las opciones de detección de encendido se pueden encontrar en Advanced > GPIO.
La opción configurable para la entrada de encendido es Delay (Retardo); el tiempo en segundos que el router permanece encendido después de que se apaga el encendido.

1. Detección de encendido: 9-30 V activo alto para fines IGN
2. Detección de entrada: entrada I/O

Entrada digital: la conexión admite la detección de entrada; lee la entrada externa y determina si la configuración debe ser "High" (Alta) (encendido) o "Low" (Baja) (apagado).

1. Salida digital: Drenaje abierto para salida IO. Se requiere agregar una resistencia pull-up externa de 10 K para un voltaje pull-up de 3,3-50 V.
   (NO exceda los 250 mA)
   3,3-30 V activo alto, 0,05-0,5 V activo bajo (mapeo a voltaje pull-up de 3,3-30 V)
2. Entrada digital: entrada I/O

Entrada analógica: por confirmar. En la mayoría de los casos, debe leer la entrada externa y determinar el nivel de voltaje.

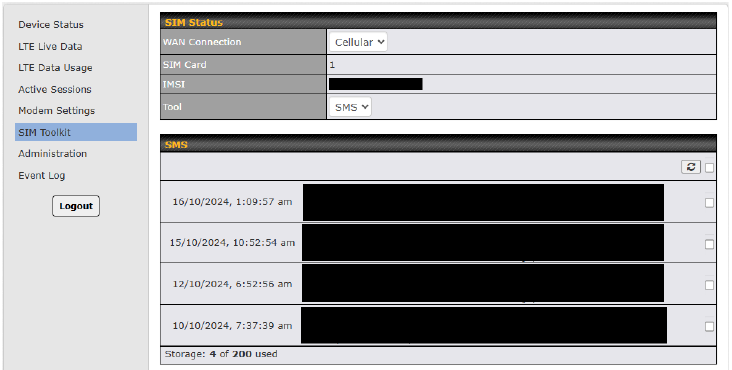

SIM Toolkit

La opción SMS le permite leer los mensajes SMS (texto) que se han enviado a la SIM en su MAX Adapter.

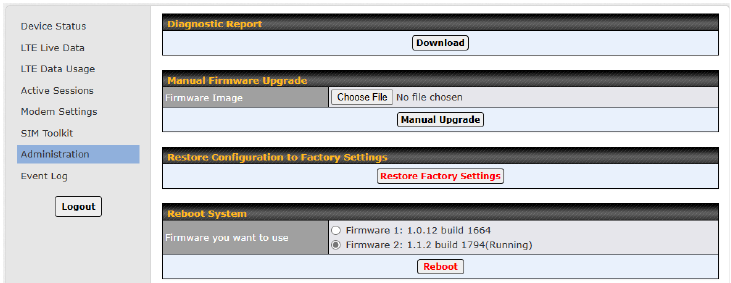

Administración

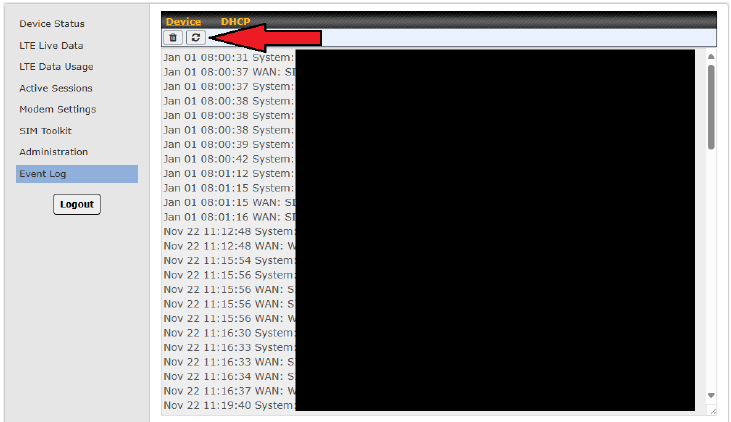

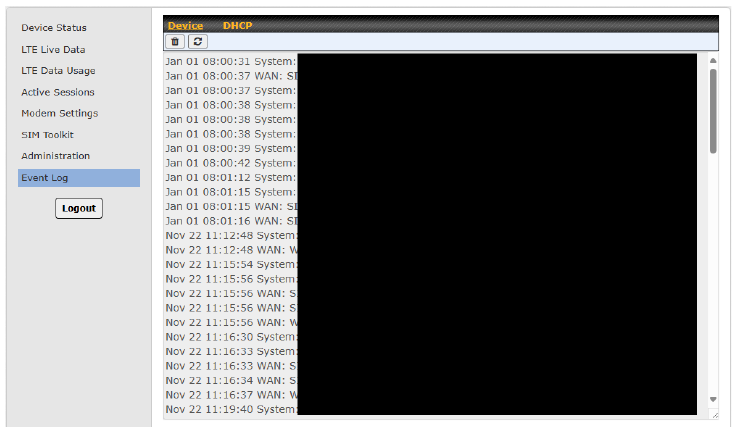

Registro de eventos

La sección de registro muestra una lista de eventos que han tenido lugar en el MAX Adapter.

Marque el botón Refresh (Actualizar) para actualizar las entradas de registro manualmente. Haga clic en el botón Delete (Eliminar) para borrar el registro.

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de peplink MAX
