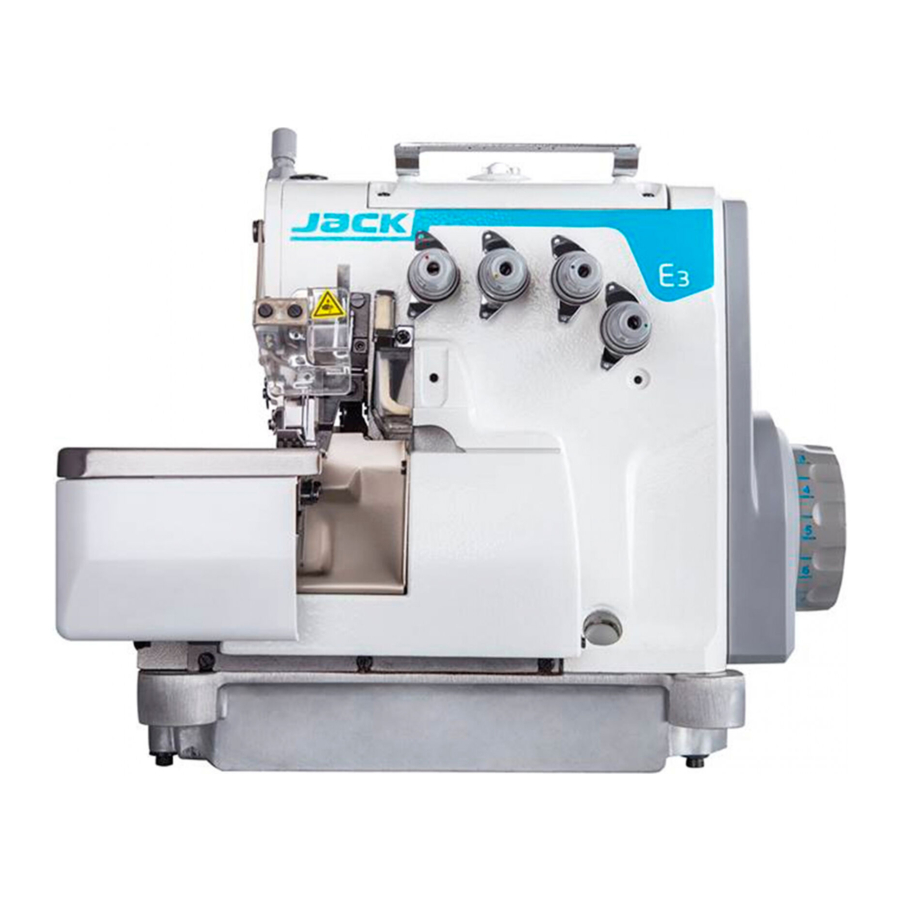

Manual de la serie E3 de Jack

Lubricación

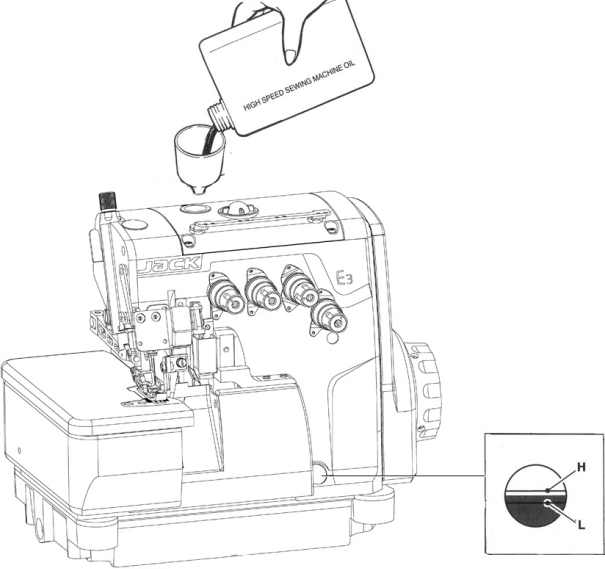

Después de llenar el cárter de aceite, la parte superior del indicador debe encontrarse entre la línea (H) y la (L). Añada aceite cuando el indicador del nivel de aceite alcance o supere (L).

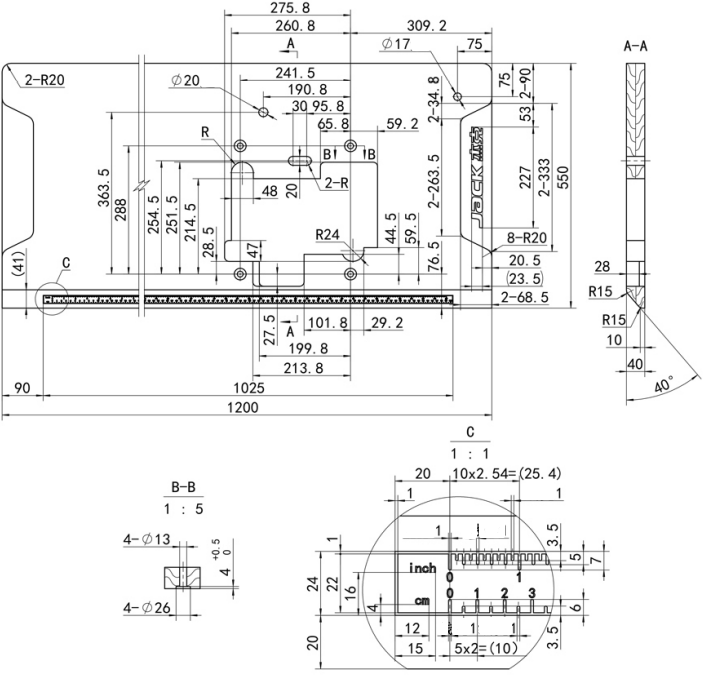

Diagrama esquemático de la mesa de la máquina

Corte la mesa consultando el diagrama.

Enhebrado

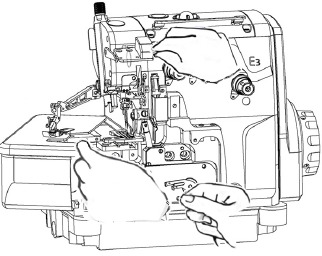

Abra tres sobrantes, cosa el prensatelas a un lado, anude el hilo preestablecido y el hilo que se está utilizando para enhebrar la máquina.

Hilo de la aguja

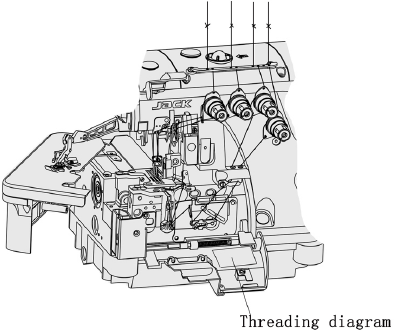

Recorte los nudos con cuidado antes de pasar por la aguja para volver a enhebrar. Asegúrese de que la máquina esté golpeada correctamente consultando el diagrama de enhebrado, hilo de la lanzadera. Recorte los nudos con cuidado después de pasar por el ojo de la lanzadera.

Ajuste de la presión del prensatelas

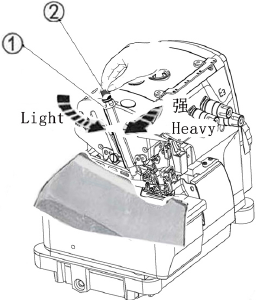

Afloje la tuerca de ajuste y, a continuación, gire la tuerca de ajuste para ajustar la presión del prensatelas. Debe ser lo más ligera posible en la situación de alimentación cuando se haya obtenido el estado estacionario.

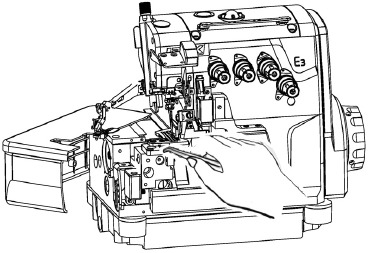

Limpieza de la máquina

Principalmente, deben limpiarse las ranuras de la placa de la aguja y las filas de alimentación.

Sustitución de la aguja

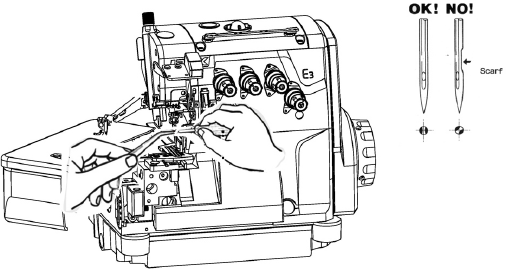

Compruebe cuidadosamente la aguja para asegurarse de que la bufanda está girada hacia la parte trasera de la máquina. Inserte la aguja a la profundidad adecuada y fíjela de forma segura.

Aguja estándar
Organ DCX27

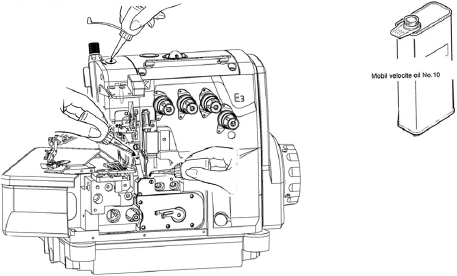

Lubricación manual

Aplique 2 o 3 gotas de aceite a mano cuando la máquina se utilice por primera vez o haya estado sin utilizar durante algún tiempo.

Llenado del dispositivo HR con aceite de silicona

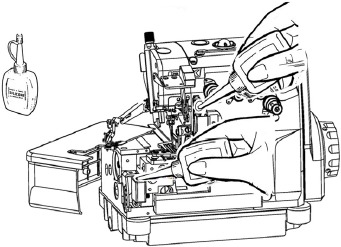

Llene el dispositivo con aceite antes de que esté demasiado bajo para evitar la rotura del hilo de la aguja y los daños en el tejido.

Nota: Utilice aceite de silicona recomendado.

Ajuste de la relación de alimentación diferencial

Afloje la tuerca de ajuste y gire la tuerca de ajuste para ajustar la relación de alimentación diferencial.

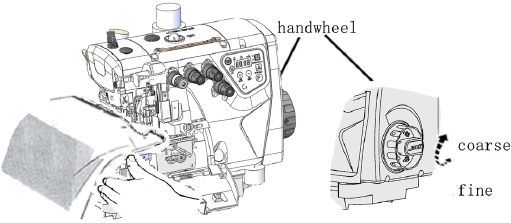

Ajuste de la tensión del hilo

1. Mientras pulsa el botón, gire el volante para buscar la posición en la que el volante y ajuste la escala deseada para que el botón se adentre más en la profundidad.
2. A continuación, manteniendo pulsado el botón, gire la marca de alineación.

   Nota: El ajuste de la longitud de la puntada solo debe realizarse después de haber cambiado la relación de alimentación diferencial.

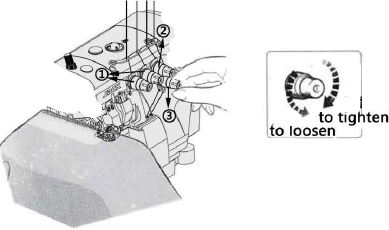

Realice los ajustes de tensión con el botón del hilo de la aguja , el botón superior del looper y el botón inferior del looper .

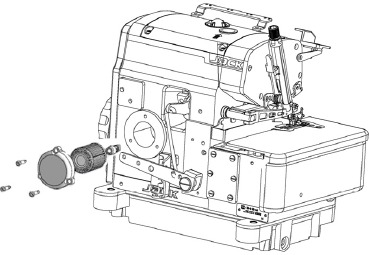

Comprobación y sustitución del tapón de llenado de aceite

Compruebe y sustituya el tapón de llenado de aceite cada seis meses.

Comprobación de la circulación del aceite

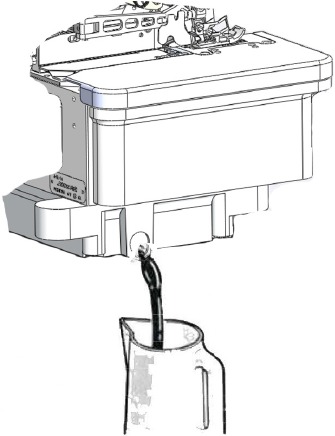

Sustitución del aceite

Sustituya el aceite un mes después del primer uso y cada seis meses a partir de entonces.

Sustitución de la cuchilla inferior

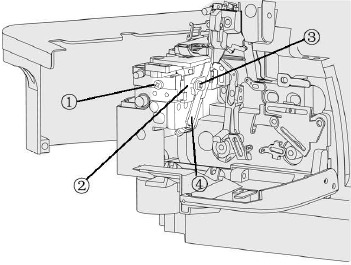

1. Afloje el tornillo.
2. Atornille temporalmente después de deslizar el soporte inferior hacia la izquierda.
3. Afloje el tornillo.
4. Retire la cuchilla inferior.

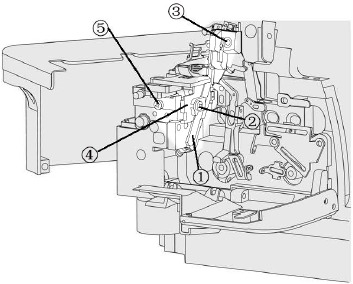

Instale la cuchilla inferior

1. Inserte la cuchilla inferior.
2. Apriete el tornillo.
3. Gire el volante como se indica en el dibujo de la siguiente figura:

4. Aflojar el tornillo hace que el soporte de la cuchilla inferior se deslice hacia la derecha.
5. Apriete el tornillo.

Reafilar la cuchilla inferior

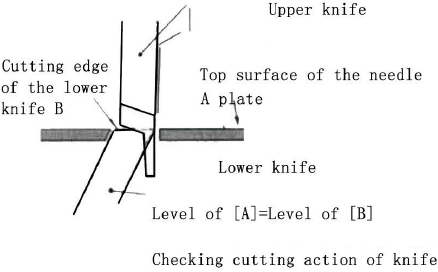

Ángulos correctos para reafilar la cuchilla inferior:

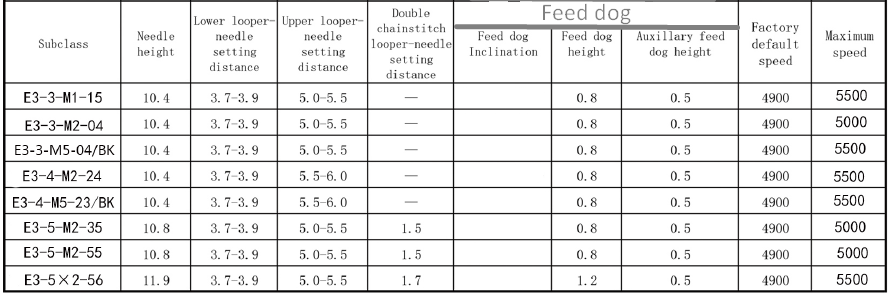

E3

Instrucciones de uso

1. Interfaz de visualización de encendido

   Figura 1: Interfaz de parámetros de usuario (interfaz de visualización de encendido normal)
2. Descripción del parámetro de funcionamiento
   Después de entrar en la interfaz de ajuste de parámetros de usuario, pulse brevemente la tecla izquierda P para cambiar el elemento de parámetro. Pulse la tecla derecha S para mostrar el valor del parámetro correspondiente y siga pulsando la tecla S para ajustar el valor. Cuando se ajusta el valor, el pequeño punto del tubo pixie derecho parpadea: si el parámetro. Modifique, pulse el botón izquierdo P para guardar, mostrar "OK" (como se muestra en la figura 3) y vuelva a la interfaz de visualización de un número de columna en la siguiente secuencia. Si el valor del parámetro no se modifica, volverá directamente a la siguiente interfaz de visualización del número de serie. El funcionamiento del motor saldrá a la interfaz de espera en la interfaz de ajuste.

3. Restablecimiento de fábrica.
   En la interfaz de espera, pulse y mantenga pulsado el botón derecho S durante 3 segundos. Todos los parámetros compartidos se restauran a los valores guardados por el usuario. El tubo digital muestra "OK".
4. Intrusiones en la pantalla del tubo digital.

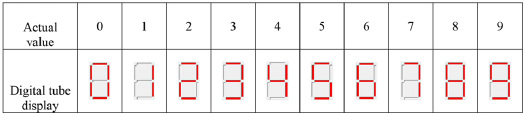

   Parte numérica:

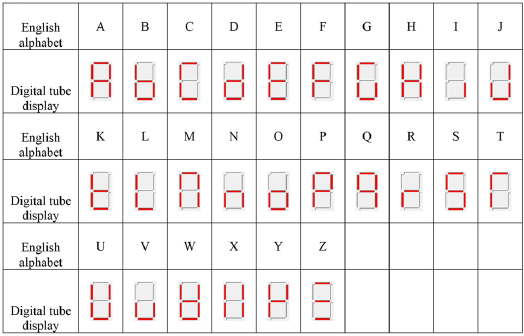

   Parte del alfabeto inglés:


Tabla de descripción de los códigos de error

Nota: Si sigue sin poder eliminar la alarma de error según la solución de gestión de errores, póngase en contacto con el fabricante a tiempo.

OBSERVE ESTAS PRECAUCIONES DE SEGURIDAD

Aunque Our tiene el máximo cuidado en la producción de máquinas de coser y dispositivos seguros, los operarios deben seguir estas normas básicas de seguridad.

• Para evitar accidentes, no retire los dispositivos o piezas de seguridad mientras la máquina está en funcionamiento.
• No deje herramientas u otros objetos innecesarios sobre la mesa de la máquina mientras la máquina está en funcionamiento.
• Antes del mantenimiento, el ajuste, la limpieza, el enhebrado o la sustitución de la aguja, y para evitar accidentes, asegúrese de que la alimentación está apagada. Compruebe que la máquina no funciona si se pulsa el pedal.
