Manual del ISDT 608PD

Advertencias y consejos de seguridad

Para su seguridad y una mejor experiencia de usuario, lea este manual y siga las instrucciones antes de usar el nuevo cargador.

• Nunca utilice el cargador sin supervisión, deje de usar el cargador y consulte el manual para conocer los motivos si existe alguna anomalía funcional.
• Mantenga el cargador alejado del polvo, la humedad, la lluvia y las altas temperaturas, así como evite la exposición directa a la luz solar y las vibraciones intensas.
• Coloque el cargador sobre una superficie resistente al calor, no inflamable y aislante. No lo utilice en los asientos del coche, alfombras u otros lugares similares. Mantenga los objetos inflamables y explosivos alejados de las áreas de operación del cargador.
• Lea atentamente el manual de instrucciones para familiarizarse con las características del cargador y ajuste los parámetros de carga adecuados antes de utilizarlo. Si se configuran incorrectamente los parámetros, se dañará el producto, la propiedad personal y se producirán lesiones graves.

NUNCA UTILICE EL CARGADOR SIN SUPERVISIÓN

• Nunca intente cargar baterías primarias (no recargables).
• Las baterías suponen un grave riesgo de incendio si no se manipulan correctamente.

• Lea todo el manual de operación antes de usar el cargador.
• Esta unidad puede emitir calor durante su uso.
• Utilice este dispositivo únicamente en un área fresca y ventilada, alejada de objetos inflamables.
• El incumplimiento de los procedimientos de seguridad puede causar daños a la propiedad o lesiones.

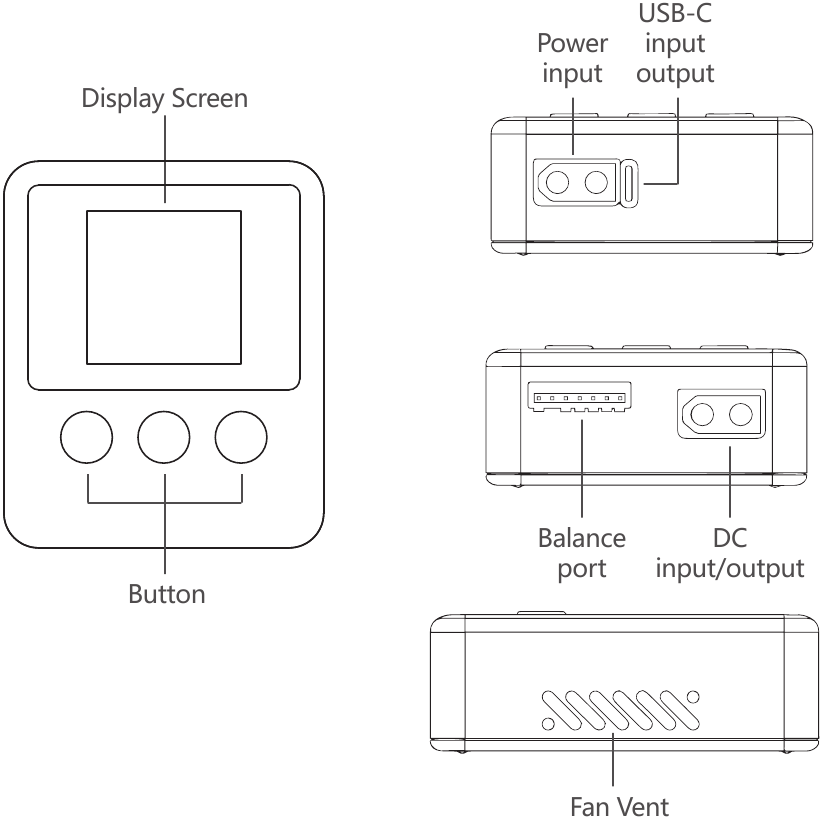

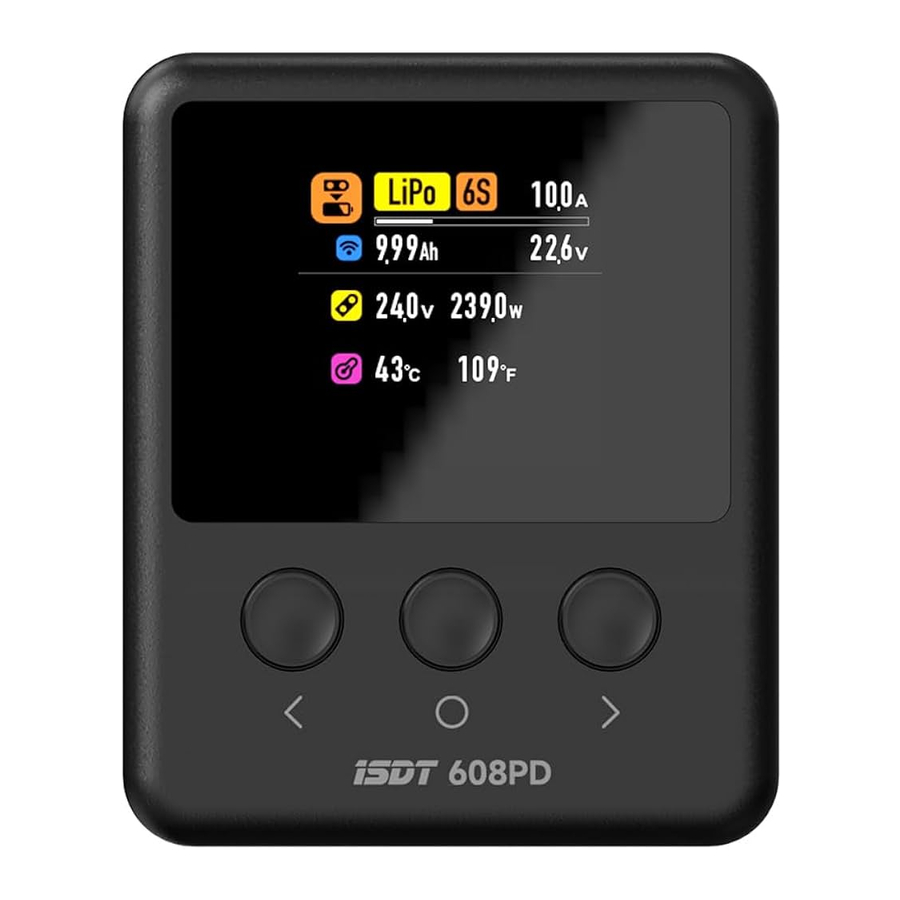

Botones de función

Botón
Botón izquierdo: El contenido de la pantalla se desplaza hacia la izquierda.
Botón derecho: El contenido de la pantalla se desplaza hacia la derecha.
Botón central: Púlselo brevemente para confirmar la operación actual. Manténgalo pulsado para entrar en el menú.

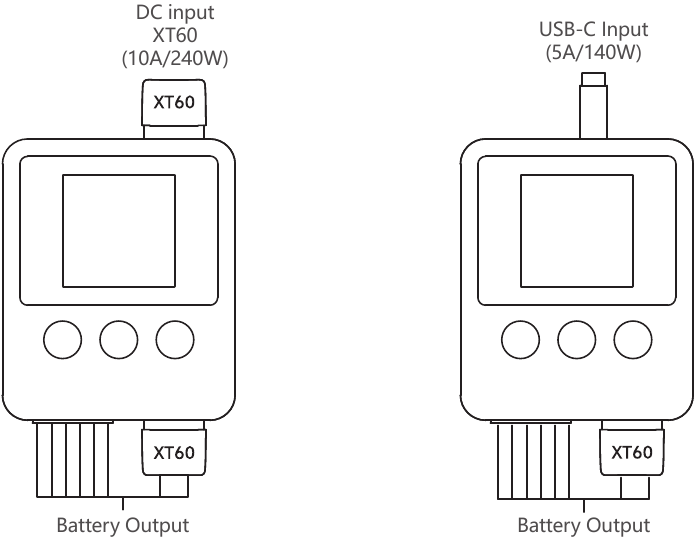

Modo de carga

Modo de descarga

Especificaciones del producto

Corriente máxima de entrada: CC 10A, USB-C 5A
Voltaje de entrada: CC 5-30V, USB-C 5-28V
Voltaje de salida: CC 3,0 ~ 30V
Corriente de equilibrio: 0,8A/celda máx.
Temperatura de trabajo: 0~40℃
Temperatura de almacenamiento: -20~60℃
Alarma de voltaje anormal: Compatible
Alarma de ajuste incorrecto del número de celdas: Compatible
Tipos de batería y celdas compatibles: LiFe, LiPo, LiHv (4,35V~4,50V) 1-6S/Pb 1-12S/NiMH 1-16S
Corriente de carga: 0,5 ~ 10,0A
Potencia máxima de carga: 240W/10A
Potencia máxima de descarga: USB-C 100W/5A
Dimensión: 72,5 x 60 x 26,6mm
Peso: 85g (±10%)

Cómo confirmar la corriente de carga

Asegúrese de conocer la corriente de carga máxima de la batería antes de cargarla, nunca utilice una corriente excesiva para cargarla y dañar la batería, lo que provocaría un sobrecalentamiento e incluso una explosión durante el proceso de carga. La capacidad de carga y descarga de la batería suele estar marcada con el valor C. Multiplicar el valor C de carga y la capacidad de la batería equivale a la corriente de carga máxima admitida por la batería. Por ejemplo, para una batería de 1000 mAh con una capacidad de carga de 5C, la corriente de carga máxima sería de 1000*5=5000mA; por lo tanto, la corriente de carga máxima es de 5A. Para una batería de litio, si es imposible confirmar el valor C de carga admitido, ajuste la corriente de carga por debajo de 1C, por razones de seguridad de la batería de litio. Relación de referencia entre el valor C y el tiempo de carga: tiempo de carga ≥60 minutos/valor C de carga (por ejemplo, se necesitan unos 60-70 minutos para completar la carga con 1C). Debido a las diferencias en la eficiencia de conversión de la batería, el tiempo para completar la carga podría prolongarse.
Por razones de seguridad, aparecerá un recordatorio para ajustar el valor límite mínimo del voltaje de entrada al utilizar CC o una batería como fuente de alimentación. El cargador dejará de funcionar e informará de un error una vez que se detecte que el voltaje es inferior a este valor.
Además de la función de carga normal, este producto también admite la conexión de un cable de carga de batería independiente y un cable de equilibrio para determinar el voltaje de la batería.

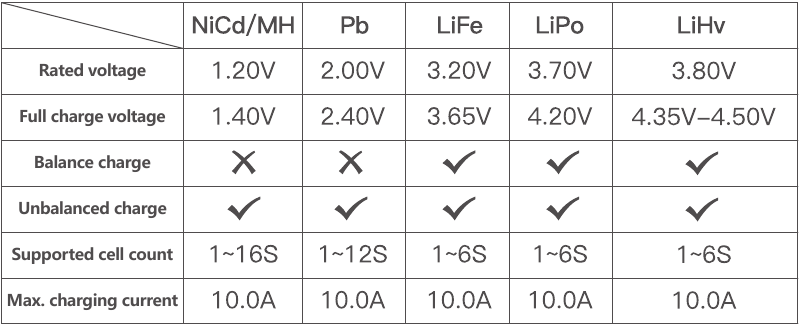

Tipo de batería preestablecido del cargador y parámetros de tarea

Funcionamiento del cargador

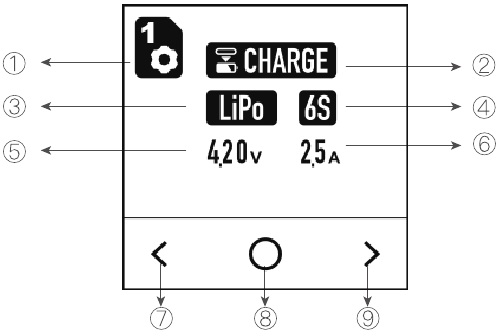

Conecte el 608PD a la fuente de alimentación, conecte la batería, pulse brevemente/prolongadamente el botón central para entrar en la interfaz de selección de parámetros de carga:

1. Número de secuencia de tarea preestablecida (hasta cinco parámetros de carga preestablecidos);
2. Tarea seleccionada;
3. Tipo de batería;
4. Número de celdas;
5. Voltaje objetivo (Voltaje de carga completa);
6. Corriente de carga;
7. Indicación del botón izquierdo;
8. Indicación de la tecla de menú;
9. Indicación del botón derecho

Modo de funcionamiento

En la interfaz de selección de tareas, mantenga pulsada la tecla central para entrar en el modo de modificación de parámetros, los parámetros modificables parpadearán; pulse brevemente/prolongadamente la tecla izquierda/derecha para modificar el valor del parámetro, pulse brevemente la tecla central para cambiar al siguiente parámetro para su modificación; mantenga pulsada la tecla central para guardar y salir del modo de modificación de parámetros; en la interfaz de selección de tareas, pulse brevemente la tecla central para iniciar la tarea actual, mantenga pulsada la tecla izquierda/derecha para volver a la página principal; durante la tarea de carga, la corriente de carga se puede ajustar manteniendo pulsada la tecla central, y pulsando brevemente la tecla central se finaliza la tarea actual.

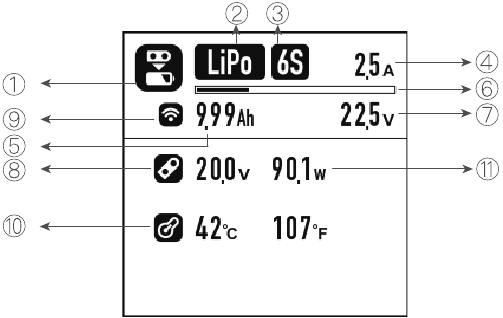

1. Signo de carga;
2. Tipo de batería;
3. Número de celdas;
4. Corriente de carga;
5. Capacidad de la batería cargada;
6. Barra de progreso de la tarea;
7. Voltaje actual de la batería;
8. Signo de voltaje de entrada;
9. Signo de conexión inalámbrica;
10. Temperatura en grados Celsius y Fahrenheit;
11. Corriente de entrada;

Nota:
① Modo de espera: ; Cuando se alimenta con una fuente de alimentación de CC y se inicia la carga: ; Cuando se alimenta mediante el protocolo PD y se inicia la carga: ; El indicador de estado se pondrá verde al finalizar la tarea;
⑧ Cuando se alimenta con una fuente de alimentación de CC: ; Cuando se alimenta con una fuente de alimentación TYPE-C:
Los dos números siguientes son el voltaje de entrada y la potencia de entrada;
Si se utiliza el protocolo PD, se puede mostrar la cantidad de energía suministrada.
⑩Celsius y Fahrenheit.

Cuando sea necesario, puede conectar su cargador 608PD con una batería RC para cargar cualquier dispositivo electrónico que admita el protocolo PD o USB-C.
Pasos: Primero, conecte el cable de carga y el cable de equilibrio, pulse brevemente la tecla central para entrar en la interfaz de modificación del límite de voltaje mínimo de la batería, consulte la siguiente imagen (La izquierda es con el cable de equilibrio conectado, la derecha es sin el cable de equilibrio conectado), pulse brevemente OK (Aceptar) para guardar e iniciar la tarea, mantenga pulsado para cancelar el guardado y volver a la página principal. Conecte el dispositivo de alimentación USB después de que comience la tarea.

Mientras el cargador está funcionando, la pantalla se puede cambiar utilizando las teclas izquierda y derecha. El voltaje por celda de la batería sólo se puede mostrar cuando el cable de equilibrio está conectado: La pantalla de resistencia interna sólo se puede mostrar cuando la etapa de corriente constante de carga está en curso.
Este producto admite entrada y salida PD2.0/3.0/3.1, y se puede utilizar para cargar teléfonos y otros dispositivos eléctricos con una batería RC;
También se puede cargar para la batería RC mediante un adaptador ordinario; o se puede cargar a través de la alimentación de CC y las baterías.
Nota:
Con el fin de garantizar el uso normal del equipo y la seguridad personal del usuario, no acceda a los puertos XT60 y USB Type-C en la parte superior de la máquina al mismo tiempo.
Cuando se utiliza la alimentación de CC o de la batería, el sistema entrará en modo de suspensión si se deja inactivo durante un minuto. Pulse cualquier tecla para despertarlo.

Visite: www.isdt.co para obtener más detalles sobre las funciones de este cargador inteligente, así como para comprar varios accesorios.
