Manual de KÜHL PRIMA

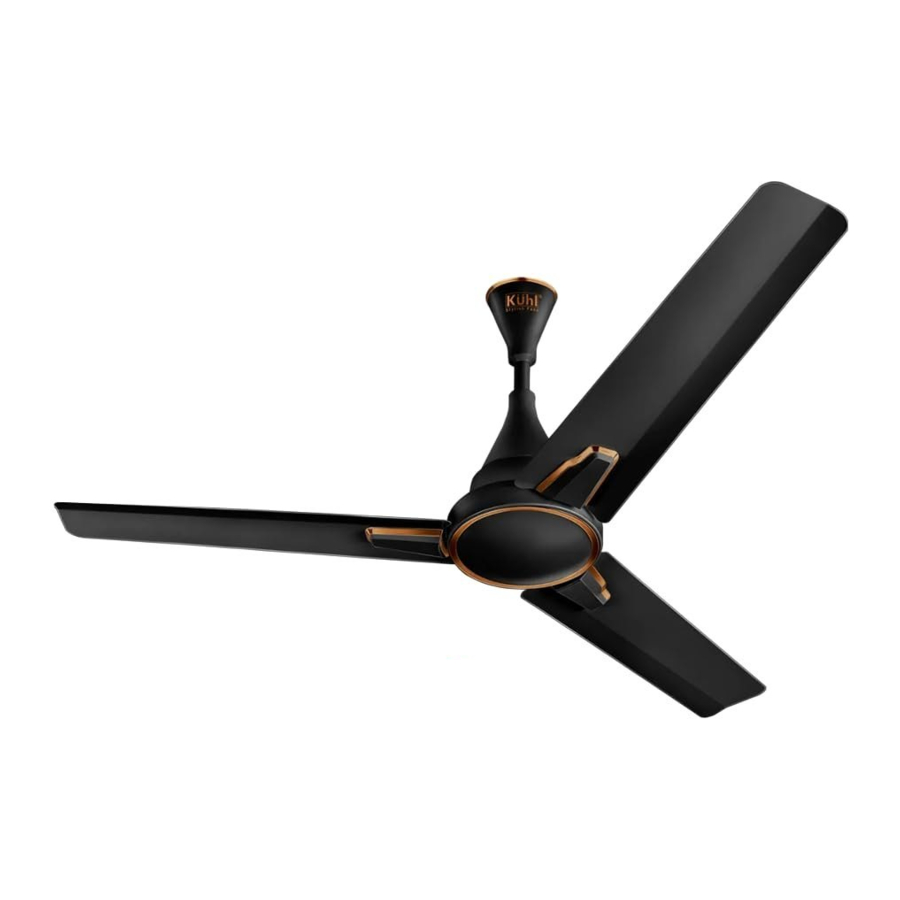

Características del ventilador Kühl Prima

1. Tecnología BLDC para ahorrar energía: Los ventiladores elegantes Kuhl ofrecen una mejor velocidad frente a las características de par, lo que garantiza una alta respuesta dinámica y eficiencia. Gracias a su falta de pérdidas eléctricas y por fricción, ofrece una larga vida útil.
2. Potencia de 28/24 vatios con barrido de 1200 MM y velocidad de 900 RPM: El funcionamiento eficiente energéticamente con un barrido y velocidad óptimos le permite estar cómodo durante todo el día.
3. Bajo nivel de ruido: El funcionamiento con bajo nivel de ruido sin comprometer el límite de velocidad es el beneficio más importante de los ventiladores elegantes Kuhl.
4. Calificación de 5 estrellas: Todos los ventiladores elegantes Kuhl tienen una calificación de 5 estrellas que ayuda a reducir el consumo de energía, ahorrando así mucha energía y dinero.
5. Accionado por control remoto: Elimina la necesidad de reguladores para controlar la velocidad de sus ventiladores. Simplemente use el control remoto que funciona con baterías (excepto Kühl PRIMA A y A2) y ajuste la velocidad de los ventiladores elegantes Kuhl según su elección.
6. Mayor fuerza de aire: Su mayor flujo de aire garantiza una comodidad inigualable para cada rincón del lugar. Su innovadora tecnología aerodinámica mantiene agradable el ambiente de su hogar.
7. Diseño atractivo: Lo suficientemente elegantes como para mejorar el aspecto de su hogar, los ventiladores elegantes Kuhl cuentan con adornos decorativos y una superficie elegante que se convierten en el centro de atención en cualquier espacio.

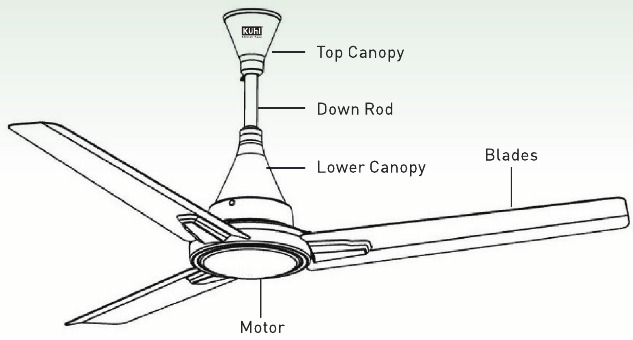

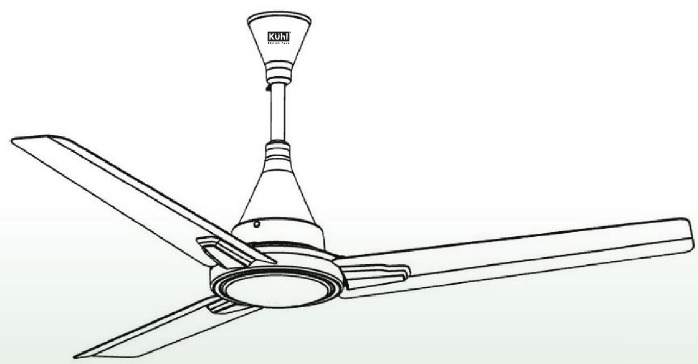

Conozca su producto (Kühl Prima)

Conozca su dispositivo de control remoto (para Kühl Prima A1 y A3)

SPECIFICATION

Artículos en la caja

Guía de ahorro de costes

Recomendaciones de montaje y mantenimiento

1. Se requiere una altura mínima de 2,3 metros sobre el suelo para montar el ventilador. Deje suficiente espacio desde el techo para que se abran las puertas del armario de nivel superior. Al menos 0,25 metros deben separar la aspa del techo
2. La distancia horizontal desde la pared más cercana hasta la punta de la aspa debe ser de aproximadamente 0,5 veces el barrido del ventilador, por ejemplo, desde 1200 mm, debe ser de 600 mm
3. Debe haber una separación mínima de 2 veces el barrido del ventilador entre los centros de dos ventiladores, por ejemplo, 1200 mm debe ser 2400 mm
4. Apague el ventilador antes de limpiarlo para evitar daños o perjuicios. Tenga mucho cuidado al trabajar cerca del ventilador. No se necesita ningún tipo de mantenimiento adicional, excepto el desempolvado de rutina. Para evitar arañazos, utilice un cepillo suave o un paño sin pelusa. Evite el uso de disolventes, abrasivos o detergentes fuertes.
5. Para evitar que el ventilador se tambalee o se caiga, nunca ejerza demasiada presión al limpiar las aspas. Para evitar cualquier inconveniente, compruebe con frecuencia que las tuercas, los pernos, los tornillos y las arandelas estén en la posición correcta.

Directrices de seguridad

Lea atentamente las directrices de seguridad para comprender la instalación, el uso y el mantenimiento.

1. Nunca coloque ninguna parte del embalaje al alcance de los niños/personas con capacidades diferentes
2. Evite utilizar las manos húmedas o mojadas al encender/apagar este aparato.
3. Antes de limpiar y realizar otros procedimientos de mantenimiento, asegúrese de apagar la fuente de alimentación del ventilador.
4. Para evitar accidentes, se recomienda inspeccionar el sistema de suspensión del ventilador de techo cada seis meses para asegurarse de que los sujetadores estén bien sujetos.

Instrucciones de montaje Ventiladores de la serie Kühl Prima

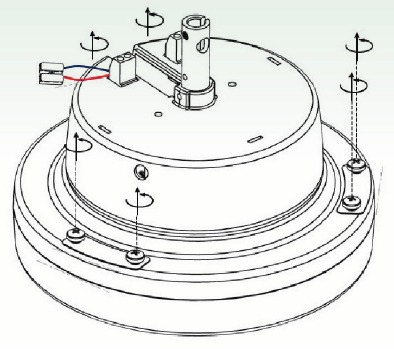

Paso 1. Abra los tornillos de la aspa

Coloque la unidad del motor sobre una toalla en una mesa y abra las 6 aspas y los tornillos como se muestra

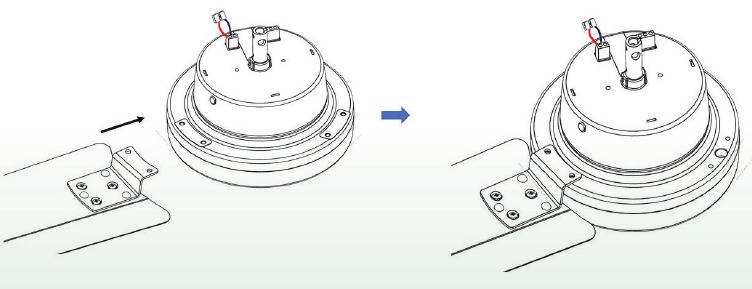

Paso 2A. Monte la primera aspa

Lleve la primera aspa hacia el motor del ventilador y alinee con los orificios de la aspa en la unidad del motor

Paso 2B. Monte la primera aspa

Vuelva a insertar y fijar los 2 tornillos

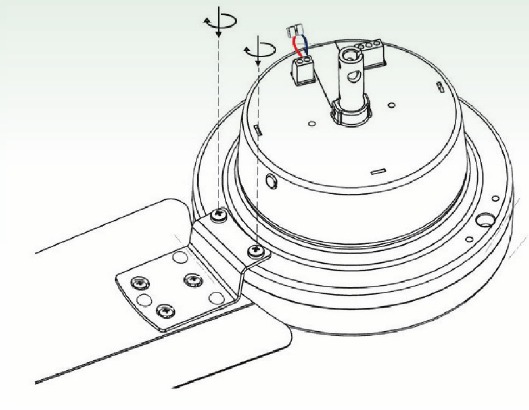

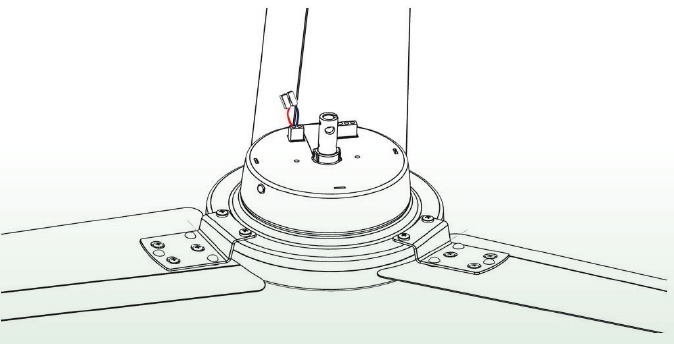

Paso 3. Monte las 3 aspas

De forma similar a como se hizo para la primera aspa, monte las otras 2 aspas

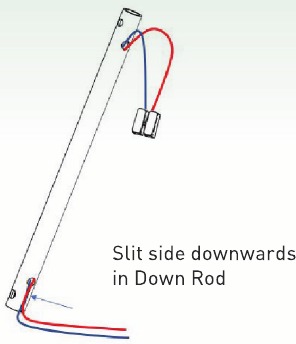

Paso 4. Instalación de la varilla inferior

Tome la varilla inferior con el cable de alimentación preinsertado

También traiga los marcos

Paso 5. Inserte los marcos sobre la varilla inferior

1. Inserte el marco más pequeño desde el extremo ranurado de la varilla inferior

2. Inserte el marco más grande también desde el extremo ranurado, como se muestra

3. Levante el marco más grande y apriete el tornillo del marco para mantenerlo en su lugar

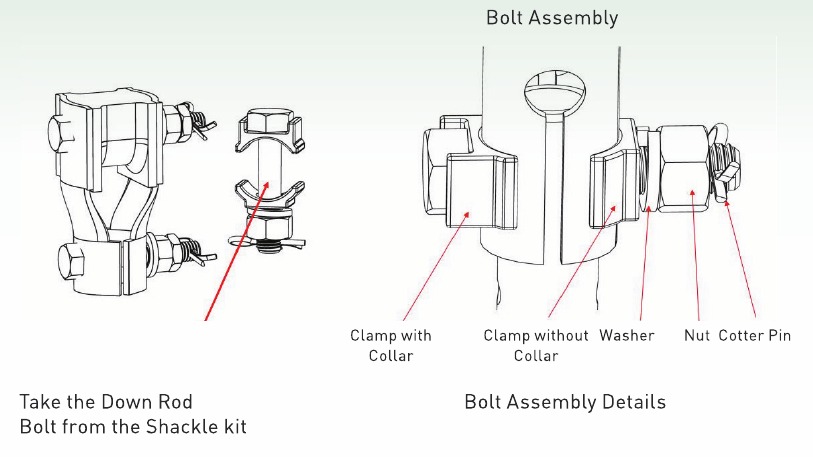

Perno de la varilla inferior

Paso 6A. Montaje de la varilla inferior

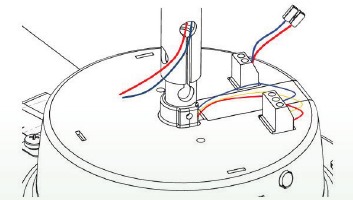

1. Inserte el extremo ranurado de la varilla inferior hacia abajo sobre el eje del motor

2. Inserte el perno de la varilla inferior con la abrazadera con collar

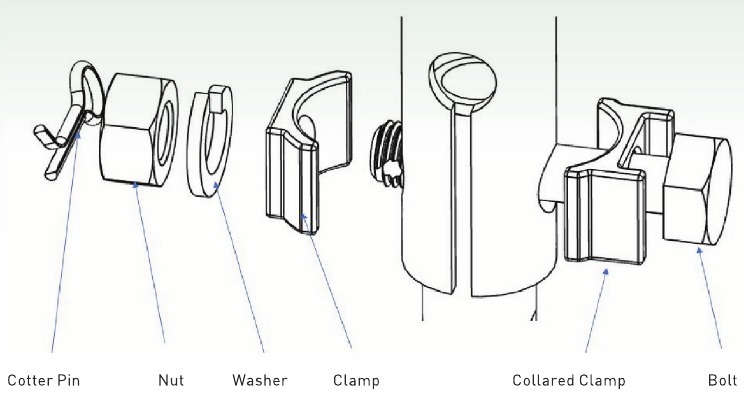

Secuencia de montaje del perno

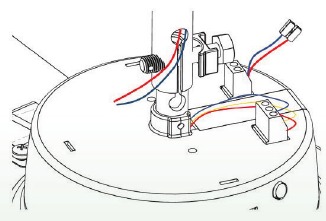

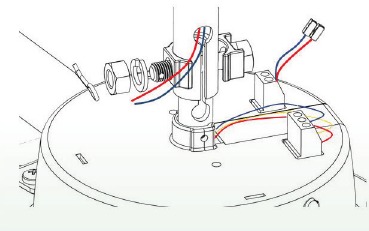

Paso 6B. Montaje de la varilla inferior

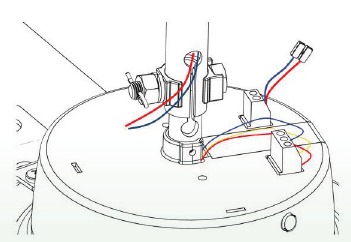

1. Apriete el perno de la varilla inferior como se muestra

2. Perno de la varilla inferior apretado

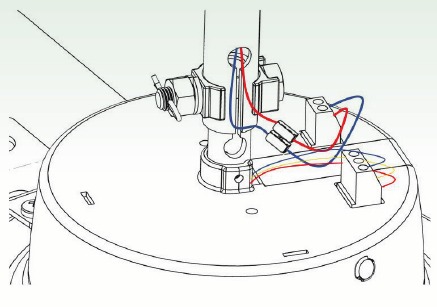

Paso 7. Realice las conexiones eléctricas

1. Conecte el cable de alimentación de la varilla inferior al conector del cable de enlace

2. Método de conexión de cables

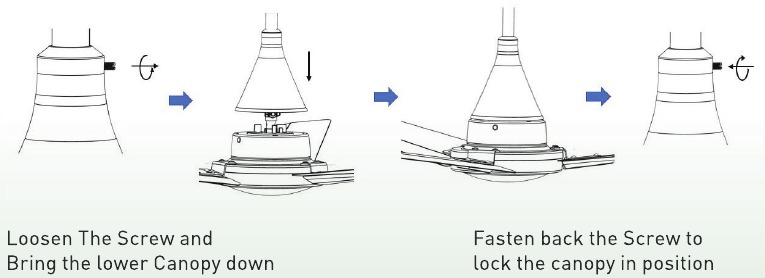

Paso 8. Baje el marco inferior

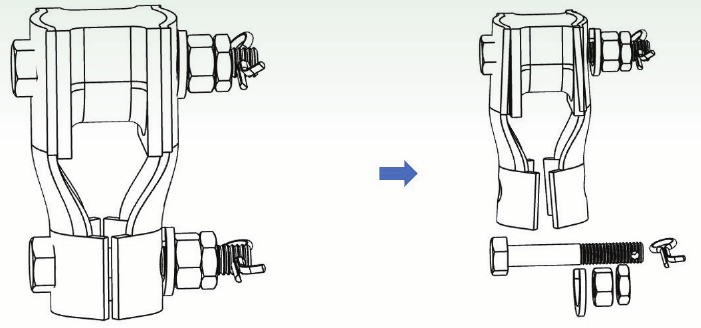

Paso 9. Abra el perno inferior del grillete

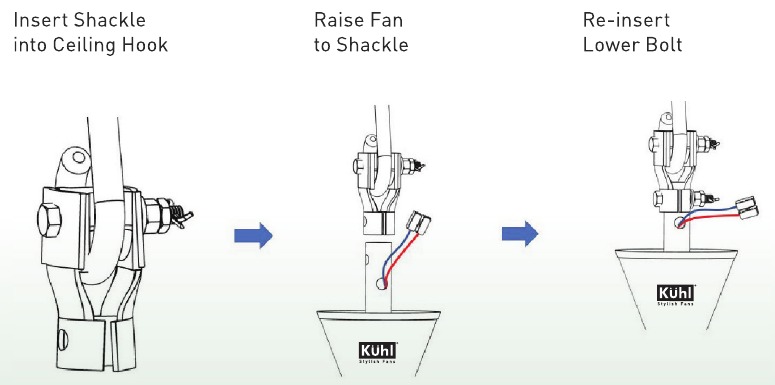

Paso 10. Instale el grillete y cuelgue el ventilador

Apriete con arandela, tuerca, contratuerca y pasador en secuencia como está escrito

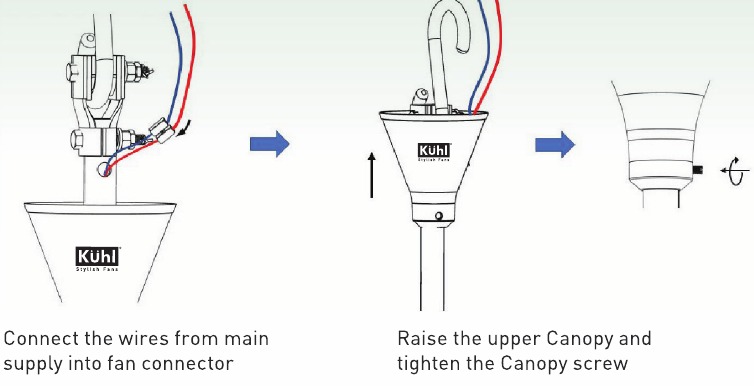

Paso 11. Conecte al suministro eléctrico

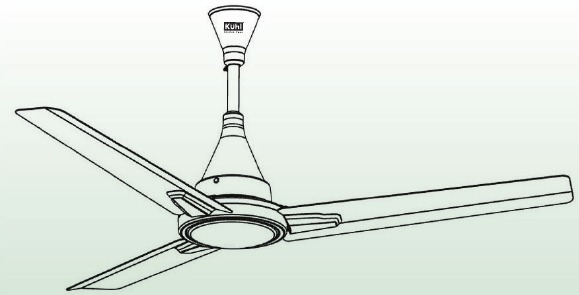

Montaje e instalación completos

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de KÜHL PRIMA

Idiomas disponibles
