Manual de la devinci Chainsaw 2023+
ALTERACIÓN DEL RECORRIDO DE LA HORQUILLA DH
La Devinci Troy Gen-5 está específicamente diseñada y probada para su uso con una horquilla de suspensión delantera de 160 mm de recorrido. No se recomienda ninguna modificación en el recorrido o el estilo de la horquilla, incluyendo, pero no limitado a, una horquilla de 170 mm de recorrido, y anulará la garantía original del cuadro.

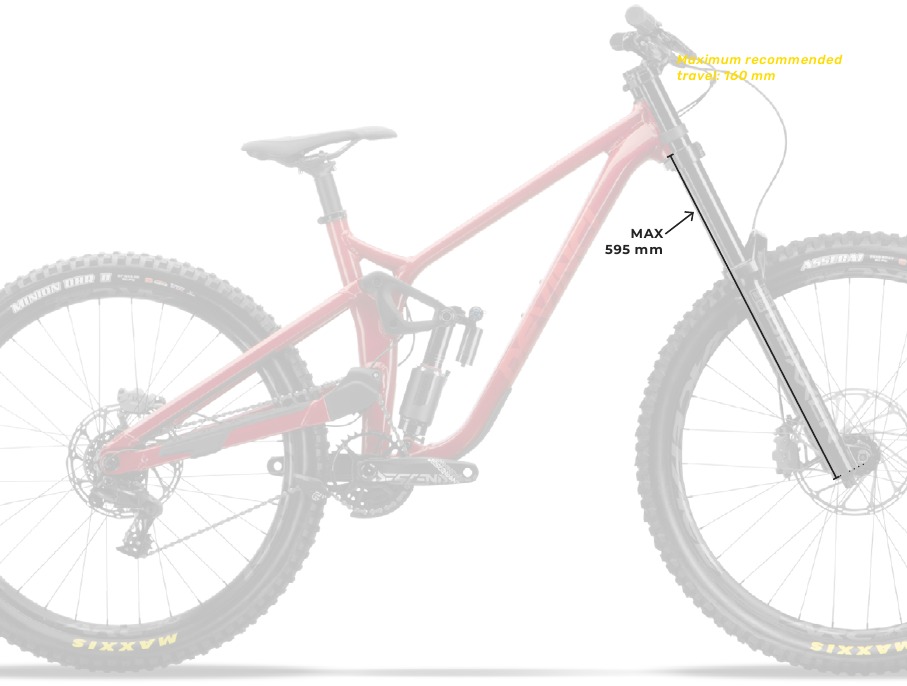

La longitud máxima permitida de eje a corona para la Devinci Chainsaw es de 595 mm. Exceder esta medida puede comprometer el rendimiento y la seguridad de la bicicleta, lo que podría provocar una falla catastrófica del cuadro y lesiones personales graves.

CUADRO: Especificaciones técnicas

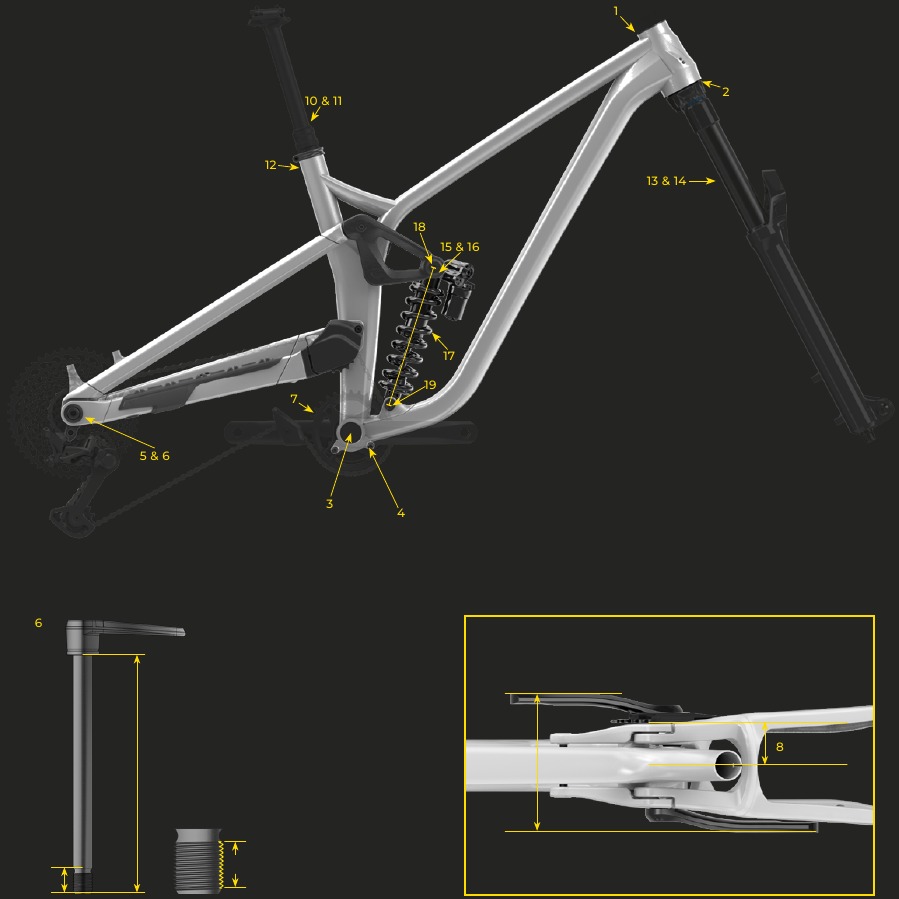

CUADRO → ESPECIFICACIONES TÉCNICAS_ESQUEMA

| DIMENSIONES DEL TUBO DE DIRECCIÓN | |||
| 1. SUPERIOR (S.H.I.S) | ZS44 | 1-1/8" Zerostack | |
| 2. INFERIOR (S.H.I.S) | ZS56 | 1.5" Zerostack | |
| BIELAS | |||
| 3. ESTÁNDAR | 73mm BSA | ||
| 4. MONTAJE ISCG | ISCG O5, fixed | ||
| TRANSMISIÓN MECÁNICA (1X) | |||
| 5. ESPACIADO DEL BUJE TRASERO O.L.D (Dimensión sobre tuerca de bloqueo) | TA 12 x 157 | ||
| 6. INFORMACIÓN IMPORTANTE DEL EJE | A. LONGITUD: 197 | B. ROSCA: 1.0MM | C. PASO: M12xP1 | ||
| 7. ENGRANAJE MÁXIMO Y MÍNIMO | 38T | 28T | |
| 8. LÍNEA DE CADENA RECOMENDADA | 56.5mm | ||
| 9. FACTOR Q MÍNIMO | 173mm | ||
| TIJA DE SILLÍN Y ABRAZADERA DE SILLÍN | |||
| 10. DIÁMETRO INTERIOR DE LA TIJA DE SILLÍN (ID) | 34.9mm | ||
| 11. LONGITUD DE LA TIJA DE SILLÍN (P,M,G, TG) | 225mm, 250mm 285mm & 300mm | ||
| 12. DIÁMETRO EXTERIOR DEL TUBO DE SILLÍN (OD) | 39.3mm | ||
| INFORMACIÓN DE COMPATIBILIDAD (BASADA EN EL TAMAÑO MEDIANO) 29er ENDURO | HORQUILLA 170MM | RECORRIDO 170MM | |||
| 13. SUSPENSIÓN DELANTERA (RECORRIDO Y SAG) | 170mm | 25% | |
| 14. EJE A LA CORONA DE LA HORQUILLA Y DESPLAZAMIENTO | 581mm | 51% | |
| 15. SUSPENSIÓN TRASERA (RECORRIDO Y SAG) | 170mm | 25% | |
| 16. LONGITUD Y CARRERA DEL AMORTIGUADOR | 225mm | ||
| 17. COMPATIBILIDAD DEL TIPO DE RESORTE | AIRE Y BOBINA | ||
| 18. DIMENSIÓN DEL HARDWARE DEL AMORTIGUADOR SUPERIOR (O DELANTERO) | 65 mm (Trunnion) | ||
| 19. DIMENSIÓN DEL HARDWARE DEL AMORTIGUADOR INFERIOR (O TRASERO) | 40 X 10mm | ||
| 20. GEOMETRÍA DE LA RUEDA DELANTERA Y TRASERA | 748 | 748 | |
| 21. DIMENSIONES MÁXIMAS DE LA RUEDA TRASERA | 29x2.5* | ||
| 22. MONTAJE DE FRENO | Montaje posterior 200mm directo | ||
| INFORMACIÓN DE COMPATIBILIDAD (BASADA EN EL TAMAÑO MEDIANO) MULLET ENDURO | HORQUILLA 190MM | RECORRIDO 170MM | |||
| 13. SUSPENSIÓN DELANTERA (RECORRIDO Y SAG) | 190mm | 25% | |
| 20. GEOMETRÍA DE LA RUEDA DELANTERA Y TRASERA | 748 | 715 | |
| 21. DIMENSIONES MÁXIMAS DE LA RUEDA TRASERA | 29 x 2.5* | ||
* DESCARGO DE RESPONSABILIDAD: Estamos probando muchos neumáticos diferentes para establecer un número de holgura que cubra un amplio espectro de neumáticos con una holgura de cuadro adecuada. Sin embargo, es imposible para nosotros probar todas las combinaciones de neumáticos y llantas disponibles en el mercado, así que tenga en cuenta que algunas combinaciones pueden resultar en un ligero roce si tienen más de 66 mm de ancho real.
Tallas disponibles
S | M | L | XL
ENRUTAMIENTO DE CABLES

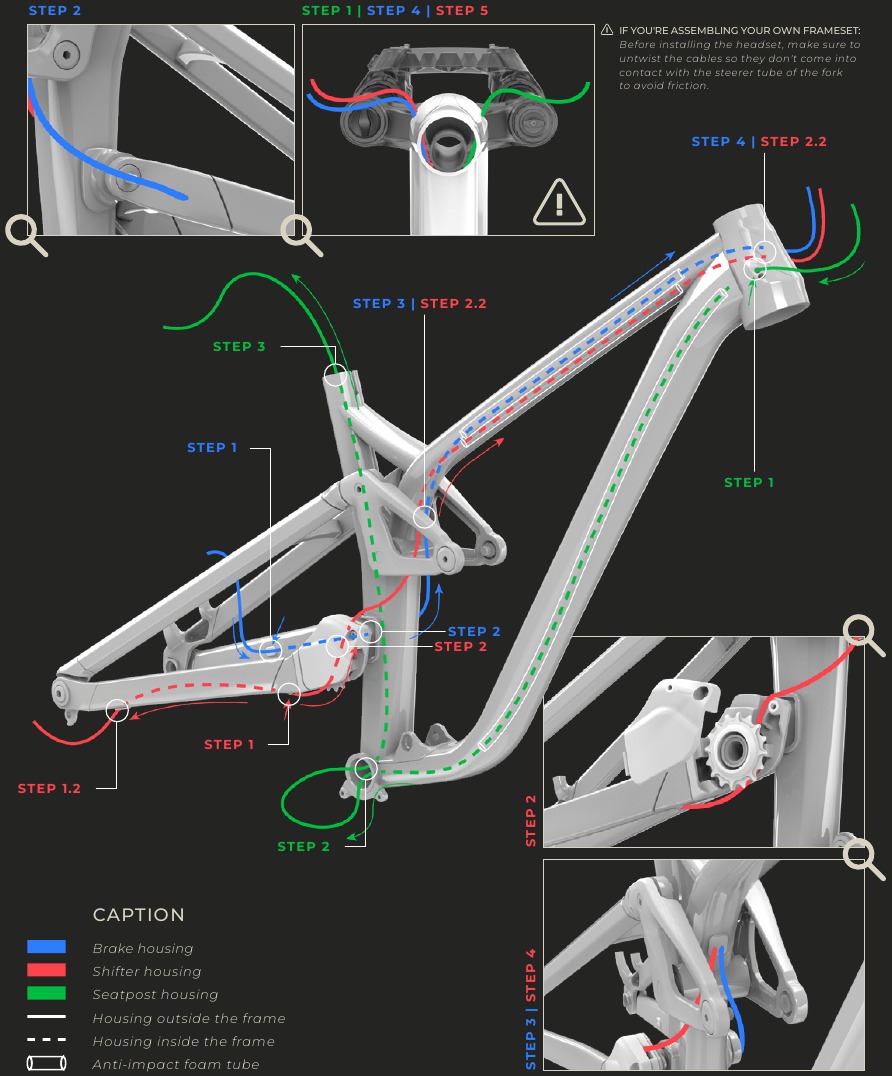

ENRUTAMIENTO DE CABLES → DISEÑO

FUNDA DE FRENO
- Instale la tapa de goma en la cavidad dentro de la base y pase la funda del freno a través del intersticio.
- Saque la funda a través de la cavidad ubicada en la superficie exterior de la base.
- Pase la funda del freno en la abertura a la izquierda de la guía de cables ubicada en el tubo del sillín, y deslice el tubo de espuma anti-impacto (40 cm) en la funda a través del tubo superior.
Asegúrese de que el tubo de espuma anti-impacto solo se encuentre en el tubo superior y no en el tubo de dirección. Esto evitará la fricción con la columna de dirección de la horquilla.
- Saque la funda del freno a través de la cavidad superior izquierda ubicada en el tubo de dirección.
FUNDA DEL DESVIADOR
- Pase la funda de velocidad a través de la abertura frontal debajo de la base.
1.2. Saque la funda del desviador a través de la cavidad debajo de la base, en la parte posterior. En caso de que tenga dificultades para sacar la funda, use un gancho para sacarla, luego instale la tapa de goma. - Pase la funda de velocidad debajo de la tapa de la polea.
2.2. Pase la funda del desviador en la abertura a la derecha de la guía de cables ubicada en el tubo del sillín, y deslice el tubo de espuma anti-impacto (40 cm) en la funda a través del tubo superior.
Asegúrese de que el tubo de espuma anti-impacto solo se encuentre en el tubo superior y no en el tubo de dirección. Esto evitará la fricción con la columna de dirección de la horquilla.
2.3. Saque la funda a través de la cavidad inferior izquierda ubicada en el tubo de dirección.
FUNDA DE LA TIJA DE SILLÍN
- Pase la funda de la tija de sillín a través de la cavidad superior en el lado derecho del tubo de dirección.
- Saque la funda de la tija de sillín a través de la cavidad del soporte inferior. Deslice el tubo de espuma anti-impacto (60 cm) en la funda hasta el final a través del tubo inferior. Cree un bucle con la funda para reintegrarla en el tubo del sillín.
Asegúrese de que el tubo de espuma anti-impacto solo se encuentre en el tubo superior y no en el tubo inferior. Esto evitará la fricción con la columna de dirección de la horquilla.
- Saque la funda de la tija de sillín al final del tubo del sillín.

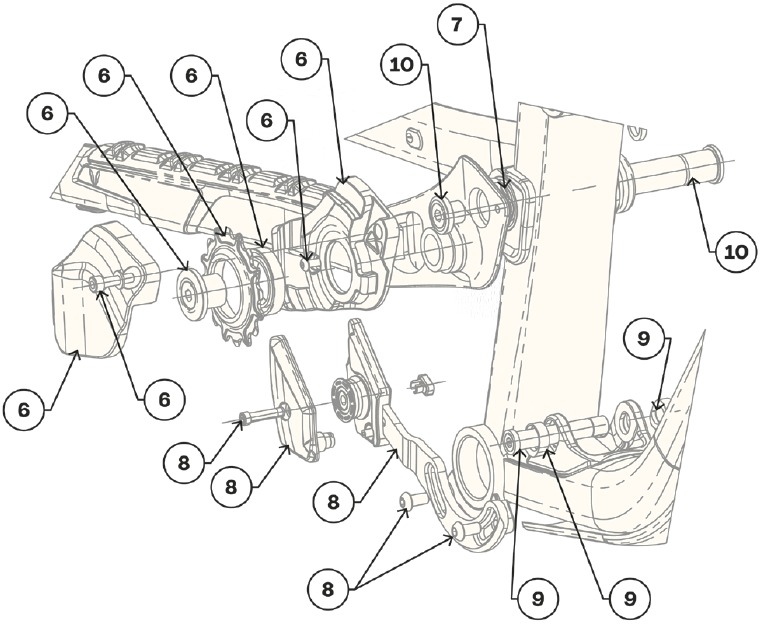

KIT DE SERVICIO

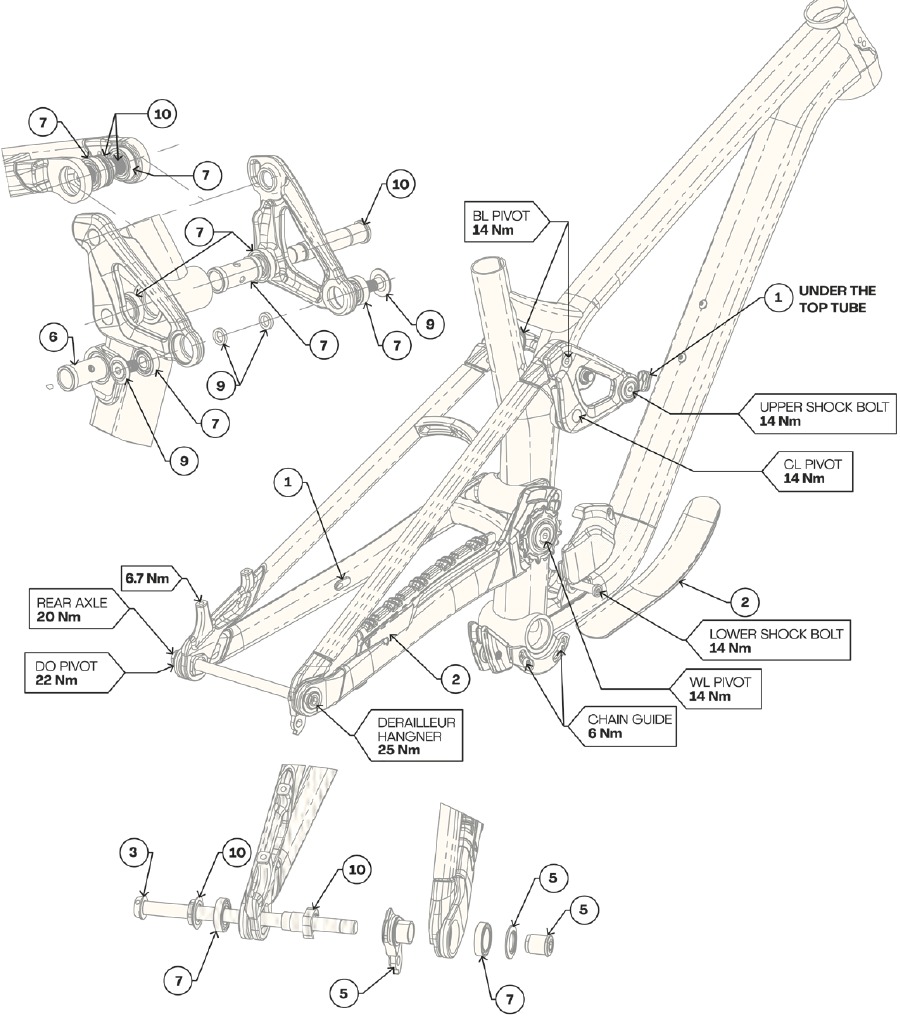

KIT DE SERVICIO → DISEÑO


| CHAINSAW ALUMINIO 29 HP 2023+ | ||
| ARTÍCULOS | # KIT DE SERVICIO | DESCRIPCIÓN |
| 1 | KFC04501 | Kit de guía de cables Chainsaw |
| 2 | KFC04502 | Kit de protector Chainsaw |
| 3 | KFC04403 | Eje trasero SuperBoost157*12mm UDH |
| 4 | KFC16053 | Kit de espuma para enrutamiento interno |
| 5 | KFC05602 | Puntera del desviador |
| 6 | KFC04404 | Conjunto de rueda loca |
| 7 | KFC04405 | Kit de rodamientos Split Pivot HP |
| 8 | KFC04406 | Kit de polea inferior |
| 9 | KFC04504 | Tornillo de amortiguador |
| 10 | KFC04503 | Kit de eje Pivotkit |
CONSEJOS DE MONTAJE

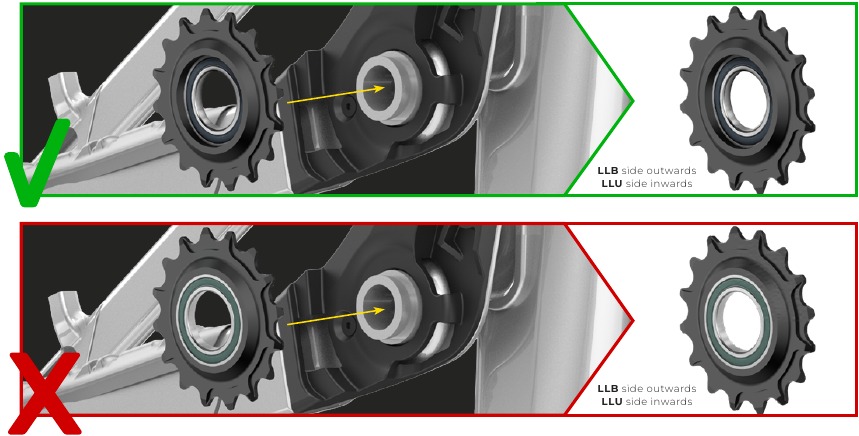

- Rueda loca
Asegúrese de insertar la base ("brida") hacia afuera al colocar la rueda loca.- El lado LLU normalmente es verde y se coloca hacia adentro, mientras que el lado LLB, que generalmente es negro, se coloca hacia afuera.
![devinci - Chainsaw 2023+ - Montaje - Paso 1 - Rueda loca Montaje - Paso 1 - Rueda loca]()
- El lado LLU normalmente es verde y se coloca hacia adentro, mientras que el lado LLB, que generalmente es negro, se coloca hacia afuera.

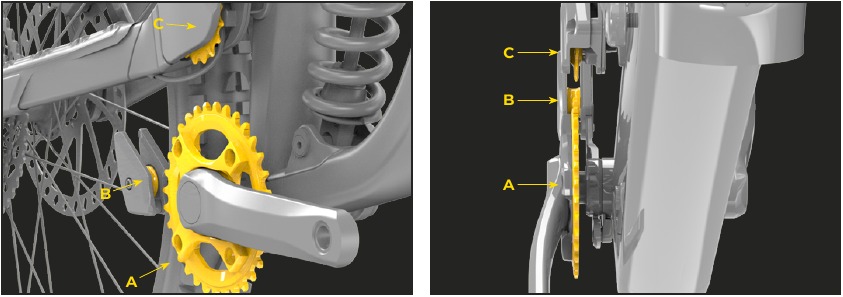

- Alineación de poleas
Asegúrese de que el engranaje (A), la guía de cadena (B) y la rueda loca (C) estén alineados.
![devinci - Chainsaw 2023+ - Montaje - Paso 2 - Alineación de poleas Montaje - Paso 2 - Alineación de poleas]()

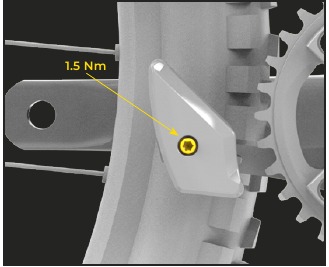

- Guía de cadena
- Asegúrese de que el accesorio del cuadro de la guía de cadena esté ajustado a tres cuartos.
![]()
- Asegúrese de que la guía de cadena esté ajustada lo más posible hacia la parte trasera de la bicicleta.
![]()
- Asegúrese de que el par ejercido sobre la polea sea igual a 1.5 Nm.
![devinci - Chainsaw 2023+ - Montaje - Paso 3 - Guía de cadena Montaje - Paso 3 - Guía de cadena]()
- Asegúrese de que el accesorio del cuadro de la guía de cadena esté ajustado a tres cuartos.

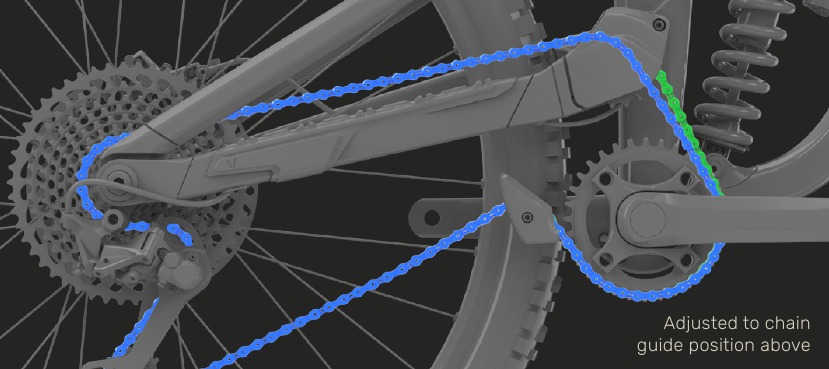

- Cadena
PEQUEÑA/MEDIANA: Asegúrese de que la cadena tenga 124 eslabones.
GRANDE/X-GRANDE: Asegúrese de que la cadena tenga 126 eslabones.
![devinci - Chainsaw 2023+ - Montaje - Paso 4 - Cadena Montaje - Paso 4 - Cadena]()

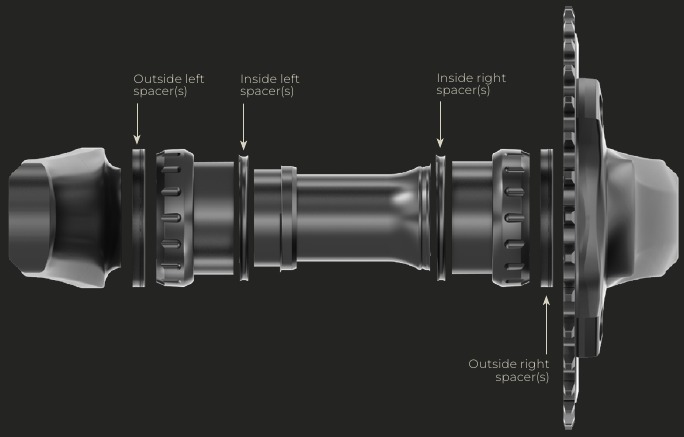

- Bielas
Asegúrese de seguir las siguientes instrucciones para cada kit de montaje:
Interfaz y ancho de la caja del cuadro (mm) Bielas Separador(es) izquierdo(s) exterior(es) (mm) Separador(es) izquierdo(s) interior(es) (mm) Separador(es) derecho(s) interior(es) (mm) Separador(es) derecho(s) exterior(es) (mm) BSA 73 Super Boost 4.5 - - 9 Interfaz y ancho de la caja del cuadro (mm) Bielas Separador(es) izquierdo(s) exterior(es) (mm) Separador(es) izquierdo(s) interior(es) (mm) Separador(es) derecho(s) interior(es) (mm) Separador(es) derecho(s) exterior(es) (mm) BSA 73 Super Boost 4.5 - - 9 Interfaz y ancho de la caja del cuadro (mm) Bielas Separador(es) izquierdo(s) exterior(es) (mm) Separador(es) izquierdo(s) interior(es) (mm) Separador(es) derecho(s) interior(es) (mm) Separador(es) derecho(s) exterior(es) (mm) BSA 73 Super Boost 4.5 - - 9 - Pivote superior

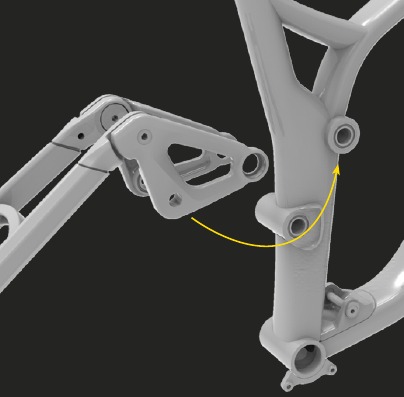

Asegúrese de ensamblar holgadamente los enlaces con el tirante del sillín antes de instalarlos en la bicicleta.
![devinci - Chainsaw 2023+ - Montaje - Paso 6 - Pivote superior Montaje - Paso 6 - Pivote superior]()

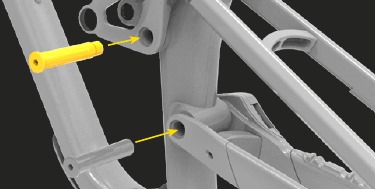

- Rosca del pivote superior
Asegúrese de no engrasar las roscas del eje superior e inferior:
![devinci - Chainsaw 2023+ - Montaje - Paso 7 - Rosca del pivote superior Montaje - Paso 7 - Rosca del pivote superior]()
- Pivote inferior
Fije el eje inferior atornillando la tuerca en el lado de la transmisión de la bicicleta:
![devinci - Chainsaw 2023+ - Montaje - Paso 8 - Pivote inferior Montaje - Paso 8 - Pivote inferior]()

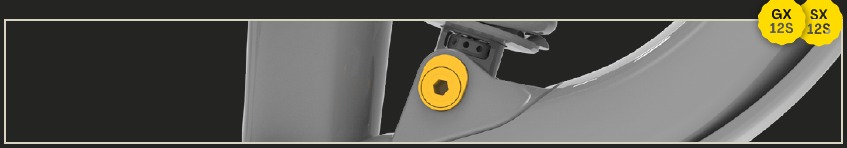

- Configuración Hi/Lo
GX 12s & SX 12s construye → La configuración se ajustará en Low (Baja) en la entrega. Es posible modificar esta configuración de acuerdo con sus necesidades.
![devinci - Chainsaw 2023+ - Montaje - Paso 9 - Configuración Hi/Lo Montaje - Paso 9 - Configuración Hi/Lo]()

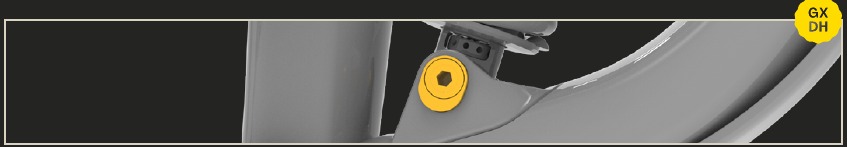

GX DH construye → La configuración se ajustará en High (Alta) en la entrega. Se recomienda mantener la configuración original, ya que está diseñada para tener una geometría óptima con la disposición de la rueda de 27.5'' en la parte trasera mezclada con la disposición de la rueda de 29'' en la parte delantera (Mullet).
![]()
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Manual de la devinci Chainsaw 2023+
