Manual de Nohrd SPRINTBOK

Introducción

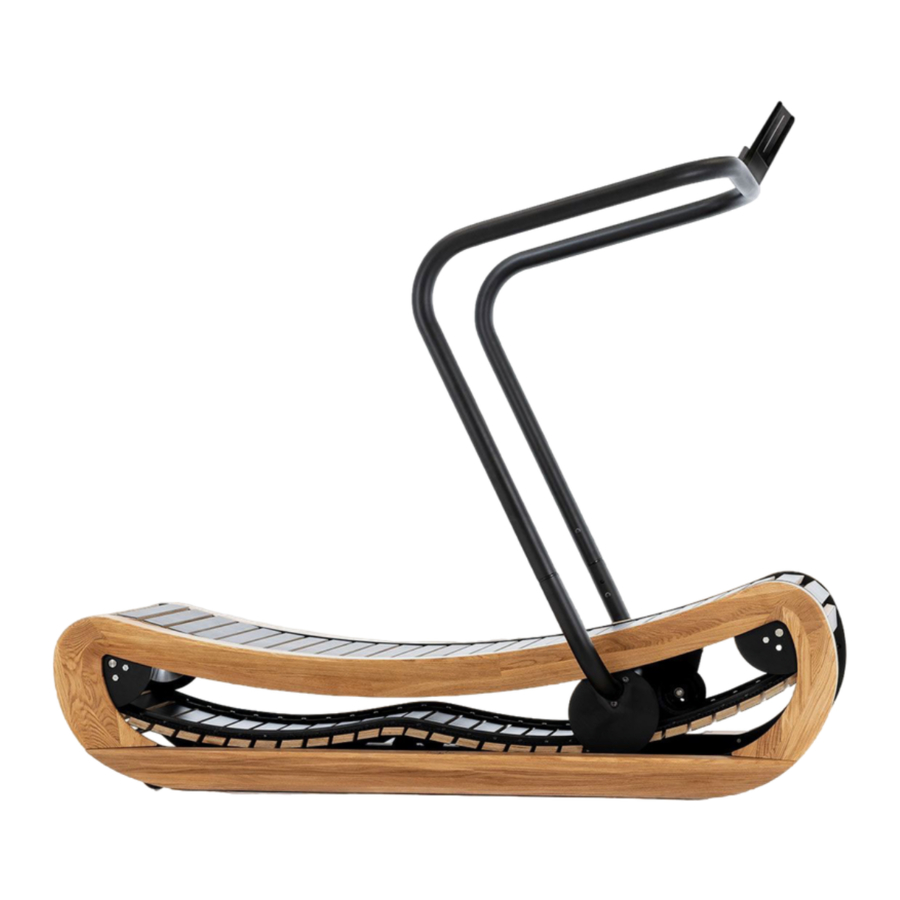

Modelo:
Sprintbok

Dimensiones:
Ancho: 86 cm
Alto: 170 cm
Profundidad: 180 cm
Peso: 160 kg

Materiales:
Madera, Plástico, Metal

Entrega:
Entrega en 1 caja

Uso previsto:
Resistencia

Notas:
La madera es un material natural que puede respirar, así como hacer ruidos durante el uso de la máquina. La madera puede causar astillas y mostrar irregularidades en el patrón, el color y la forma. Estas no son razones para presentar una queja.
La madera puede responder a las influencias ambientales y expandirse/contraerse regularmente. Revise todos los accesorios regularmente y antes de usar el Sprintbok.
Recomendamos montar la unidad con dos personas adultas y capacitadas. Asegúrese de tener suficiente espacio para montar el Sprintbok. Por favor, guarde el material de embalaje hasta que la unidad esté lista para su uso de forma segura.

¡Contiene piezas pequeñas no aptas para niños menores de 3 años! ¡Los niños deben ser supervisados por un adulto en todo momento! El peso máximo del usuario es de 160 kg.

Instrucciones de manejo:

Por favor, lea atentamente estas instrucciones de manejo. La siguiente información le ayudará a utilizar este equipo de ejercicio correctamente.

1. No utilice el Sprintbok antes de haberlo montado por completo, haber leído y comprendido completamente las instrucciones de seguridad.
2. Lea atentamente todas las posibilidades de ajuste que ofrece su equipo. Ajuste el equipo a su nivel de condición física.
3. Compruebe todos los accesorios antes de usarlo.
4. Mantenga el Sprintbok en un área seca. La humedad (por ejemplo, en el área de la piscina o similar) puede provocar la corrosión de las piezas metálicas.
5. Limpie su Sprintbok después de cada uso con un paño húmedo. No utilice productos químicos, ya que pueden dañar la superficie del material.

6. Los niños no pueden usar el Sprintbok sin la supervisión de un adulto. Durante el ejercicio, asegúrese de que ninguna otra persona (principalmente niños) interfiera o alcance las partes móviles del equipo. Los cables móviles u otras partes pueden provocar lesiones físicas graves.
7. Siempre use ropa de ejercicio adecuada cuando use la máquina.
8. Para el cuidado general de la madera de su equipo, recomendamos el uso de nuestro kit de mantenimiento.

Información general sobre el montaje:

Desembale su equipo cuidadosamente y compruebe si hay daños de transporte. Conserve el material de embalaje hasta que haya montado y utilizado con éxito el Sprintbok.
Compruebe que la entrega esté completa. El contenido de la entrega se enumera en la sección „Lista de piezas" de este manual. Si encuentra piezas dañadas o faltan piezas, póngase en contacto con su distribuidor o fabricante local.
Asegúrese de tener suficiente espacio para completar el montaje. Para el montaje del Sprintbok y el funcionamiento inicial, se necesitan al menos 2 personas. Desembale el Sprintbok con al menos 2 personas. Además, necesitará 2 personas para el montaje y la configuración correcta del Sprintbok.
Monte el Sprintbok siguiendo cuidadosamente los pasos de este manual.
Vuelva a comprobar todos los accesorios después de haber completado el montaje.

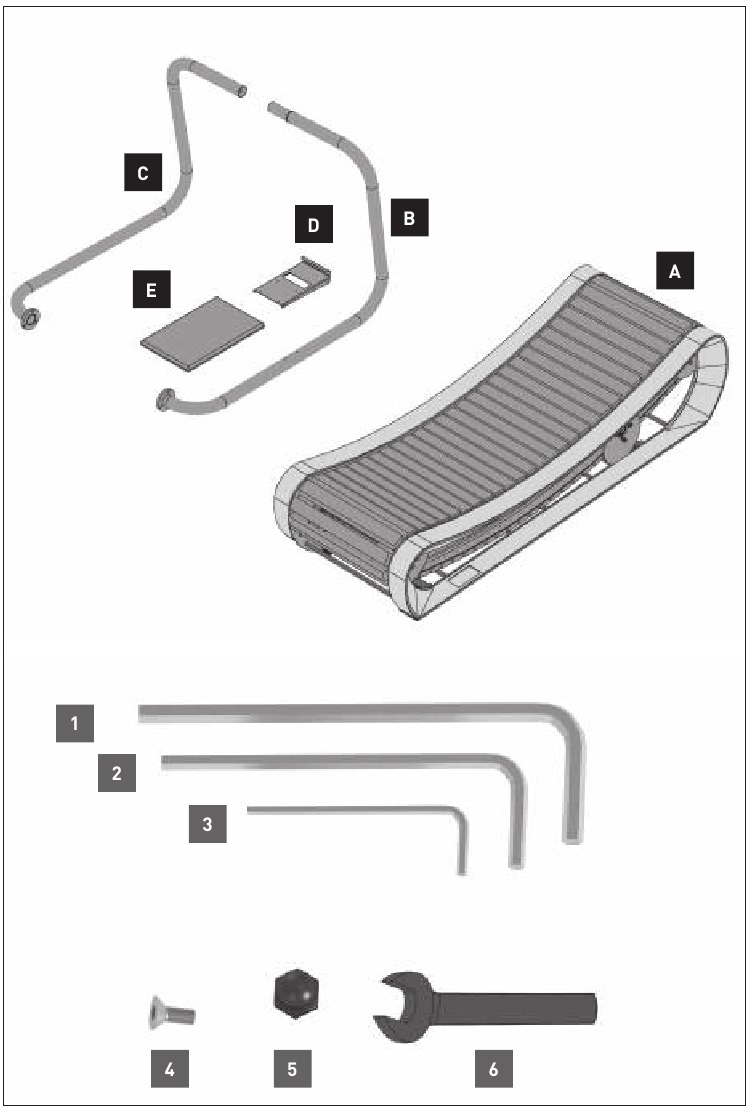

Descripción general

Lista de piezas

Configuración

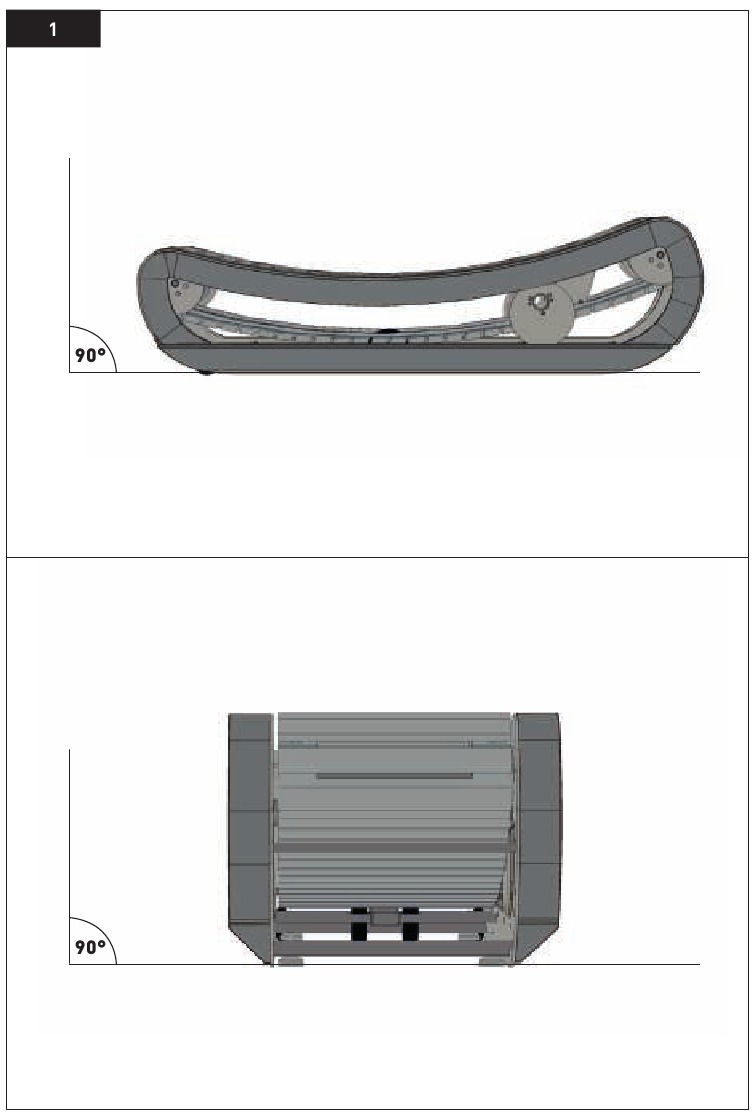

1. Posicionamiento
   El Sprintbok debe colocarse de forma que quede firme y fuerte en el suelo. No es necesario realizar ningún ajuste sobre una superficie completamente plana. Si el suelo es irregular, tenga cuidado de alinear los pies ajustables del Sprintbok en consecuencia (en la parte inferior de la máquina). Con superficies irregulares, recomendamos colocar el Sprintbok en el suelo para comprobar qué esquina(s) de la cinta de correr puede(n) requerir ajustes en los pies. Cada pie se puede ajustar con una llave fija de 17 mm para una colocación firme en el suelo. Este procedimiento debe repetirse si la máquina se mueve.

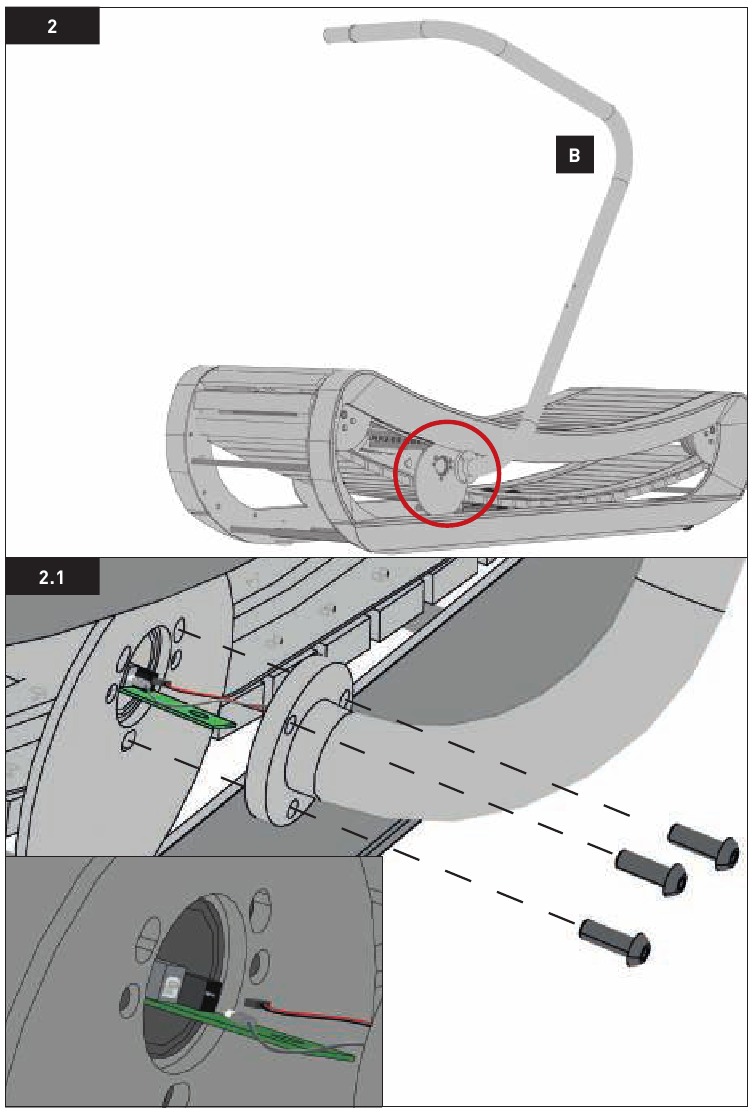

2. Montaje del manillar izquierdo incl. Montaje electrónico
   Desenrosque los 3 tornillos preinstalados (M10x30) de la placa metálica redonda con la llave Allen (s. pic / marcación roja). Los tornillos se necesitarán más adelante para el montaje del manillar izquierdo (B). Antes de poder montar el manillar (B), los cables deben estar conectados. Para ello, retire cuidadosamente la placa de circuito impreso aprox. 5 cm fuera de la abertura. A continuación, conecte los 2 enchufes que sobresalen del manillar a la placa de circuito impreso. Ahora deslice la placa de circuito impreso de nuevo en la abertura y monte el manillar firmemente en el marco, utilizando los 3 tornillos (M10x30).

   ¡Asegúrese de que ninguno de los cables esté atascado o comprimido!
   Recomendamos montar la unidad con dos personas adultas y capacitadas.

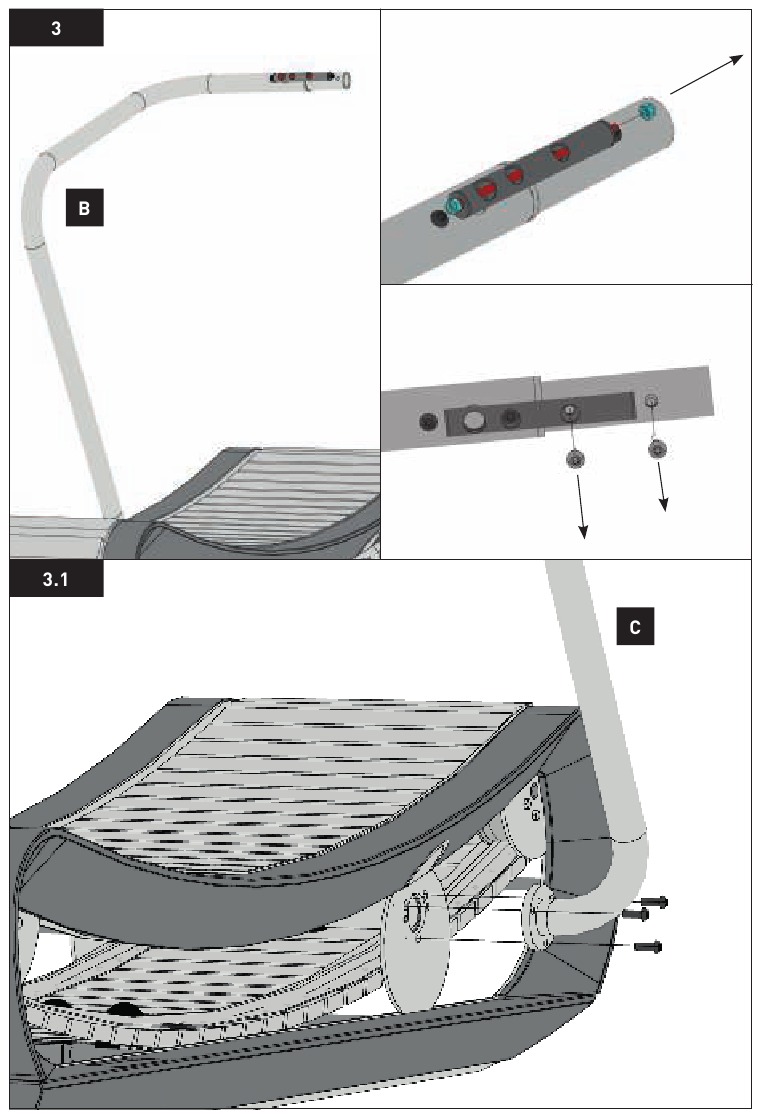

3. Montaje del manillar derecho
   Antes de montar el manillar derecho, se debe quitar la varilla roscada preinstalada. Para ello, desenrosque la tuerca de apriete manual de la derecha con la llave fija (6). A continuación, retire los dos tornillos preinstalados (M8x20) del manillar izquierdo (B) con la llave Allen (2). A continuación, utilice la llave Allen (1) para desenroscar los 3 tornillos preinstalados (M10x30) de la placa metálica redonda del lado derecho (3.1.). Deslice cuidadosamente el manillar derecho (C) en el accesorio de tubo superior y colóquelo en la parte inferior, delante de la placa metálica redonda. Ahora atornille el manillar a la cinta de correr, utilizando todos los tornillos retirados anteriormente (no monte la varilla roscada). ¡Apriete todos los tornillos firmemente!

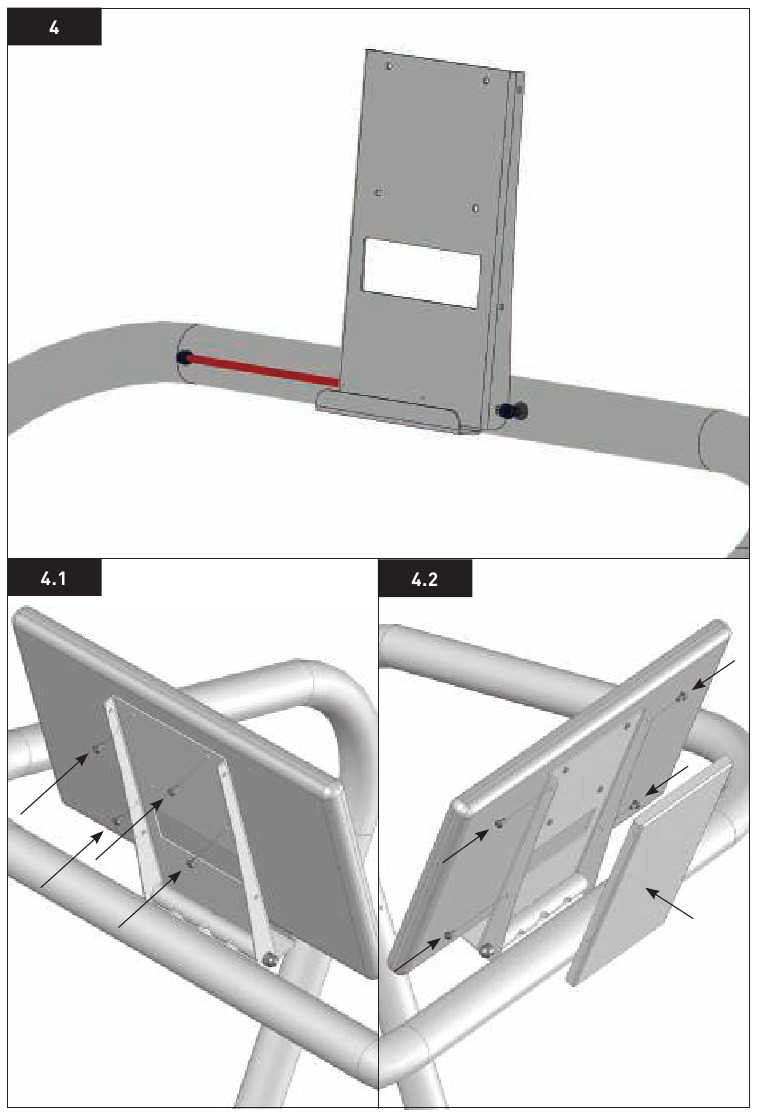

4. Montaje de la pantalla del monitor
   La placa de montaje del monitor (D) se puede montar en el manillar con la varilla roscada. Coloque la placa de montaje en la barra como se muestra, deslizando cuidadosamente la varilla roscada a través de las aberturas. ¡Evite aplastar alguno de los cables! Atornille la tuerca con la mano, utilizando la llave fija (6), de modo que la placa de montaje del monitor aún pueda inclinarse. Retire la placa de cubierta desenroscando los 4 tornillos laterales (M4x5mm) con la llave Allen de 2,5 mm. Saque la pantalla del monitor de su embalaje y atorníllela a la placa de montaje del monitor, utilizando los 4 tornillos (M4x5mm) y la llave Allen de 2,5 mm. Para facilitar el montaje, simplemente incline la placa de montaje del monitor completamente hacia adelante para facilitar la fijación de los tornillos desde la parte posterior (s. pic). A continuación, conecte el cable USB y el cable de alimentación a la pantalla del monitor. Ahora la placa de cubierta se puede sujetar firmemente con los 4 tornillos laterales.

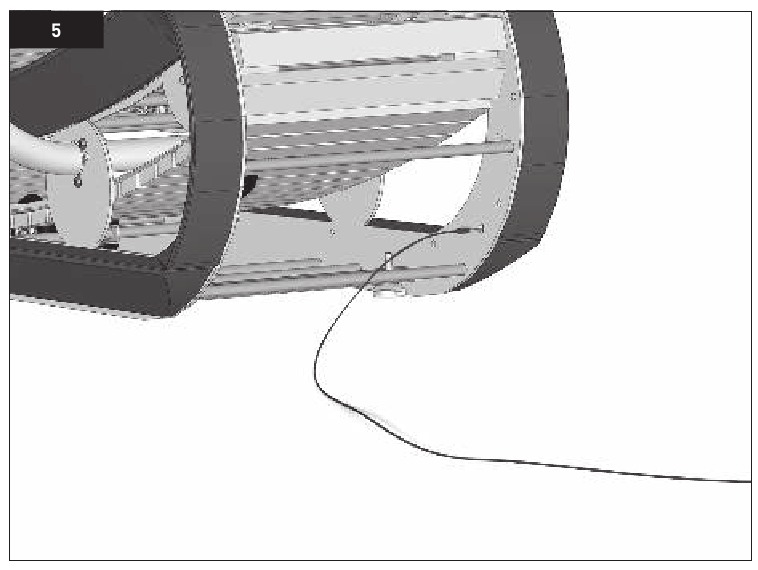

5. Conexión eléctrica
   Por favor, enchufe el cable del adaptador en la toma de conector en la parte inferior del extremo delantero del Sprintbok (s. pic), y luego enchufe el adaptador en una toma de seguridad regular de 220V. La conexión eléctrica de 12V es únicamente para el uso de la pantalla del monitor y la tecnología de sensores. El Sprintbok se puede utilizar en cualquier momento sin electricidad, pero en ese caso no se mostrarán datos de rendimiento en la pantalla del monitor.


Uso de la pantalla del monitor
El monitor está equipado con un sistema operativo android y se puede utilizar como una tableta android.

1. Encendido de la pantalla del monitor Por favor, encienda/apague el monitor, utilizando el botón pulsador en la parte posterior del monitor.
2. Conexión a WiFi Para poder utilizar la aplicación Sprintbok, el monitor debe estar conectado a una red inalámbrica. Por favor, seleccione: "Ajustes"
3. En "Ajustes", seleccione "WLAN". A continuación, seleccione su red e introduzca su contraseña. Su monitor ahora está conectado a la red inalámbrica, proporcionándole el contenido completo de la aplicación Sprintbok.
4. Abra la aplicación Sprintbok. La aplicación dirá que se ha encontrado un Sprintbok. Si la aplicación no puede encontrar el Sprintbok, por favor compruebe la conexión USB.
5. Haga clic en el Sprintbok mostrado
6. Ahora puede usar la aplicación Sprintbok como invitado. En este modo, su rendimiento los datos se mostrarán, pero no tendrá acceso a videos de entrenamiento y escenarios prediseñados. Para esta gama de servicios, por favor regístrese con el botón "login" (inicio de sesión).
7. Si todavía no tiene datos de inicio de sesión, tendrá que registrarse en www.my-nohrd.com. Al registrarse en my-nohrd, tendrá más acceso a toda una gama de videos de entrenamiento con todos los equipos NOHrD.
8. En el modo „Entrenamiento libre", puede configurar los campos mostrados como desee. Simplemente haga clic en uno de los campos de información y seleccione la pantalla deseada. La pantalla de km/h no se puede modificar.
9. Uso de otras aplicaciones: Cargar otras aplicaciones en su monitor es fácil. Primero, inicie sesión en Google Play Store con sus datos de inicio de sesión personales. Si no tiene una cuenta de Google, puede configurar una en Google Play Store. Esto le permitirá descargar todas las aplicaciones de su elección en la pantalla de su monitor.

Instrucciones de seguridad

Por favor, lea atentamente las siguientes instrucciones de seguridad para el uso, manejo y mantenimiento correctos de su nuevo equipo de fitness. Conserve este Manual del propietario para futuras consultas. Seguir estas instrucciones cuidadosamente garantizará el uso seguro de su equipo en todo momento.

1. Este equipo de ejercicio está destinado únicamente para el uso de adultos, para mejorar la forma física, y debe utilizarse únicamente para este propósito. En caso de incumplimiento, el fabricante no se hace responsable.
2. Las piezas dañadas pueden afectar la seguridad de esta máquina. No debe utilizar la máquina si una o varias piezas originales están dañadas, muestran signos de desgaste o no son totalmente funcionales. Sustituya cualquier pieza defectuosa únicamente por piezas originales del fabricante.
3. Un trabajo de reparación incorrecto o piezas de repuesto que no sean del fabricante pueden provocar daños y perjuicios. En este caso, el fabricante no se hace responsable.

4. La manipulación o los cambios en el diseño original del equipo pueden provocar daños y/o lesiones físicas. Los cambios en la máquina solo deben ser realizados por empleados profesionales del fabricante.
5. La madera es un material natural. Los tornillos de fijación pueden dejar una marca en la madera. Debido a la flexibilidad de la madera, los tornillos deben apretarse de forma regular (mínimo cada dos meses). Utilice las herramientas incluidas con su compra. Durante este procedimiento, asegúrese de revisar la máquina en busca de daños y piezas defectuosas.
6. Cualquier persona que utilice este equipo de ejercicio, especialmente los niños, debe ser informada y consciente de estos riesgos de seguridad antes de su uso. Los niños nunca deben utilizar el equipo sin la supervisión de un adulto bien informado.
7. Antes de usarlo, asegúrese de estar en buena salud física y condicional. Consulte a su médico. El uso incorrecto del equipo de ejercicio, así como el ejercicio excesivo, pueden dañar su salud. Aumente su ejercicio y desarrolle su condición general lentamente.
