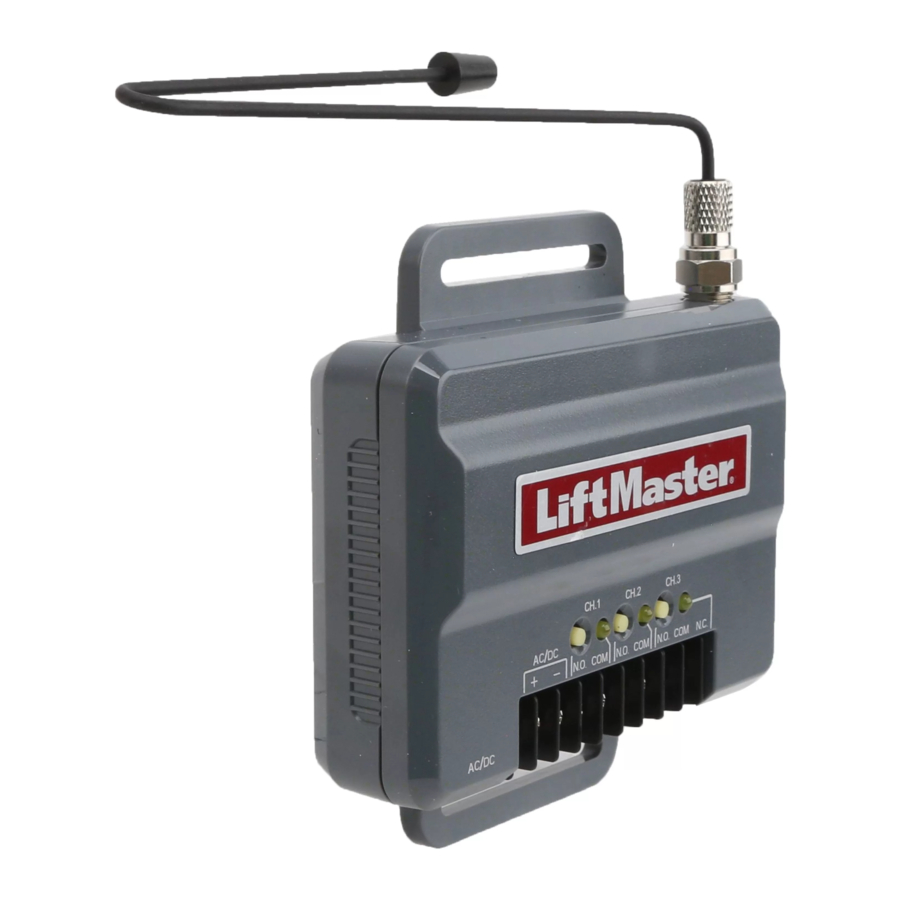

Manual de LiftMaster 850LM
APLICACIÓN
El receptor puede utilizarse como receptor de uno o tres canales para controlar hasta 3 puertas u operadores de puertas comerciales. El receptor también puede utilizarse con un control remoto de 3 botones para accionar las funciones ABRIR, CERRAR y PARAR en un operador de puerta comercial.
Cada canal es compatible con un determinado número de mandos a distancia y teclados. Consulte la siguiente lista:
- CH1: 50 mandos a distancia y 2 teclados
- CH2: 20 mandos a distancia y 2 teclados
- CH3: 20 mandos a distancia y 2 teclados
Cuando el canal ha alcanzado la capacidad máxima de mandos a distancia, todos los LED parpadearán 3 veces. Cuando el canal ha alcanzado la capacidad máxima de teclados, todos los LED parpadearán 4 veces. Se pueden programar accesorios adicionales, sin embargo, el accesorio recién programado sustituirá al primer accesorio programado.
NOTA: El receptor solo le permitirá programar un botón del mando a distancia en un canal a la vez. Por ejemplo, si el botón del mando a distancia ya está programado en el canal 1 y luego se programa en el canal 3, el botón se borrará del canal 1 y solo funcionará en el canal 3.
INSTALACIÓN
El receptor y la antena utilizan conectores coaxiales de tipo F. La antena puede conectarse directamente al receptor o instalarse de forma remota mediante un kit de extensión de cable coaxial (modelo 86LM, 15 pies u 86LMT, 25 pies).
- Seleccione una ubicación para el receptor que permita el acceso a los terminales y espacio para la antena. Asegúrese de que la antena no toque superficies metálicas. NO desdoble la antena.
- Fije el receptor de forma segura con los sujetadores de gancho y bucle (incluidos) o tornillos (no incluidos).
- Una vez finalizada la instalación, conecte la alimentación. Puede utilizar el transformador enchufable 85LM o el transformador cableado 95LM, o la alimentación proporcionada por su operador (9-30 V CA, 9-42 V CC o consulte las clasificaciones de alimentación en la página siguiente).
Para evitar posibles LESIONES GRAVES o LA MUERTE por electrocución:
- Asegúrese de que la alimentación NO esté conectada ANTES de instalar el receptor.
Para evitar posibles LESIONES GRAVES o LA MUERTE por una puerta o portón de garaje en movimiento:
- MANTENGA SIEMPRE los mandos a distancia fuera del alcance de los niños. NUNCA permita que los niños utilicen o jueguen con los transmisores de control remoto.
- Active la puerta o el portón SÓLO cuando se pueda ver con claridad, esté correctamente ajustada y no haya obstrucciones para el recorrido de la puerta.
- MANTENGA SIEMPRE la puerta o el portón del garaje a la vista hasta que esté completamente cerrada.
NUNCA permita que nadie cruce la trayectoria de la puerta o el portón en movimiento.
Para evitar posibles LESIONES GRAVES o LA MUERTE, se PROHÍBE el uso de FUNCIONAMIENTO CONSTANTE en los abridores residenciales. Cuando se utiliza un receptor para activar un abridor de puerta comercial, se DEBE instalar un borde de inversión en la parte inferior de la puerta. No instalar un borde de inversión en estas circunstancias puede provocar LESIONES GRAVES o LA MUERTE a las personas atrapadas debajo de la puerta.
CABLEADO
Consulte el manual del propietario o los diagramas de cableado de su operador de puerta comercial u operador de portón para obtener información específica sobre el cableado.
UN CANAL

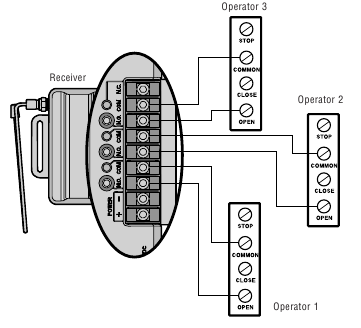

TRES CANALES
CABLEADO CONTINUADO

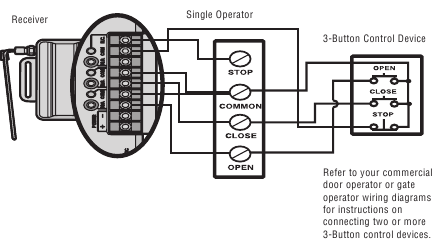

ABRIR, CERRAR, PARAR
PROGRAMACIÓN
PROGRAMAR UN MANDO A DISTANCIA DE UN SOLO BOTÓN
- Pulse y suelte el botón Learn (aprender) para el canal seleccionado en el receptor. El LED correspondiente se iluminará de forma fija durante 30 segundos.
- En un plazo de 30 segundos, mantenga pulsado el botón del mando a distancia que desea programar en el receptor.
- Suelte el botón del mando a distancia cuando el LED del receptor parpadee y, a continuación, se apague. La programación ha finalizado.
Repita los pasos anteriores para cada mando a distancia que desee programar.
PROGRAMAR UN MANDO A DISTANCIA DE 3 BOTONES COMO ABRIR, CERRAR Y PARAR
- Pulse y suelte el botón Learn (aprender) de CH1 en el receptor.
- En un plazo de 30 segundos, pulse el botón OPEN (abrir) deseado en el mando a distancia.
- Pulse y suelte el botón Learn (aprender) de CH2 en el receptor.
- En un plazo de 30 segundos, pulse el botón CLOSE (cerrar) deseado en el mando a distancia.
- Pulse y suelte el botón Learn (aprender) de CH3 en el receptor.
- En un plazo de 30 segundos, pulse el botón STOP (parar) deseado en el mando a distancia.
NOTA: Si no se pulsa un botón del mando a distancia en un plazo de 30 segundos, el LED situado junto al botón Learn (aprender) seleccionado se apagará. En ese caso, repita la programación.

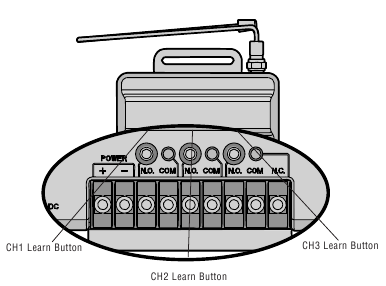

PROGRAMACIÓN DEL MODO DE FRECUENCIA ALTERNATIVA (AFM)
NOTA: Al mover el receptor de 315 MHz a 390 MHz en Security+2.0, TODOS los canales se moverán a la frecuencia alternativa. Si se aprenden mandos a distancia de 315 MHz al receptor, BORRE o ELIMINE la memoria PRIMERO.
- BORRAR la memoria:
- Mantener pulsados los 2 botones exteriores simultáneamente durante 6±0,5 segundos borrará todos los códigos de los 3 canales.
- Si se aprendió un mando a distancia de 315 MHz a este receptor, pulse ese mando a distancia para confirmar que ya no funciona.
- Cambiar a 390 MHz Security+2.0
- Pulse y suelte el botón amarillo Learn (aprender) para el canal 1: el LED del canal 1 se encenderá.
- Pulse y suelte el botón amarillo Learn (aprender) para el canal 3: Confirme que el LED del canal 1 parpadea UNA vez.
- Pulse y suelte el botón amarillo Learn (aprender) para el canal 3 por segunda vez. Confirme que el LED del canal 1 parpadea DOS veces.
- El receptor está configurado en 390 MHz, pero requiere una transmisión desde un botón de mando a distancia AFM ya programado para ser Security+2.0 de 390 MHz.
- Transmita la señal de 390 MHz desde un mando a distancia Security+2.0 de 390 MHz.
- Todos los LED se apagarán y ese transmisor ya está aprendido y el receptor ahora es AFM de 390 MHz.
- Pruebe que el transmisor de 390 MHz hace funcionar el receptor.
PARA BORRAR LA MEMORIA
- Mantenga pulsado el botón Learn (aprender) para el canal que desea borrar. Suelte el botón cuando el LED correspondiente se apague; la memoria se ha borrado.
ESPECIFICACIONES
Clasificación de contacto: 5 amperios 28 V CA o CC máx.
Alimentación: 9-42 V CC 70 mA máx.
:9-30 V CA ~60 Hz 250 mA máx.
Formato de código: Security+2.0 (315MHz predeterminado)
NOTA: Si su operador no cumple con las especificaciones de alimentación, necesitará un transformador (modelo enchufable 85LM o cableado 95LM).
ACCESORIOS COMPATIBLES
Mandos a distancia*: Modelos 811LMX, 813LMX, 891LM, 893LM, 890MAX, 893MAX, 892LT, 894LT
Teclados*: Modelos 877LM, 878MAX
Kits de extensión de antena: Modelos 86LM, 86LMT
Solo antena: K77-36541
* Si el receptor se cambia de 315 MHz predeterminado a 390 MHz, los mandos a distancia compatibles son: 811LMX, 813LMX 893MAX, 892LT y 894LT. El teclado compatible es 878MAX
